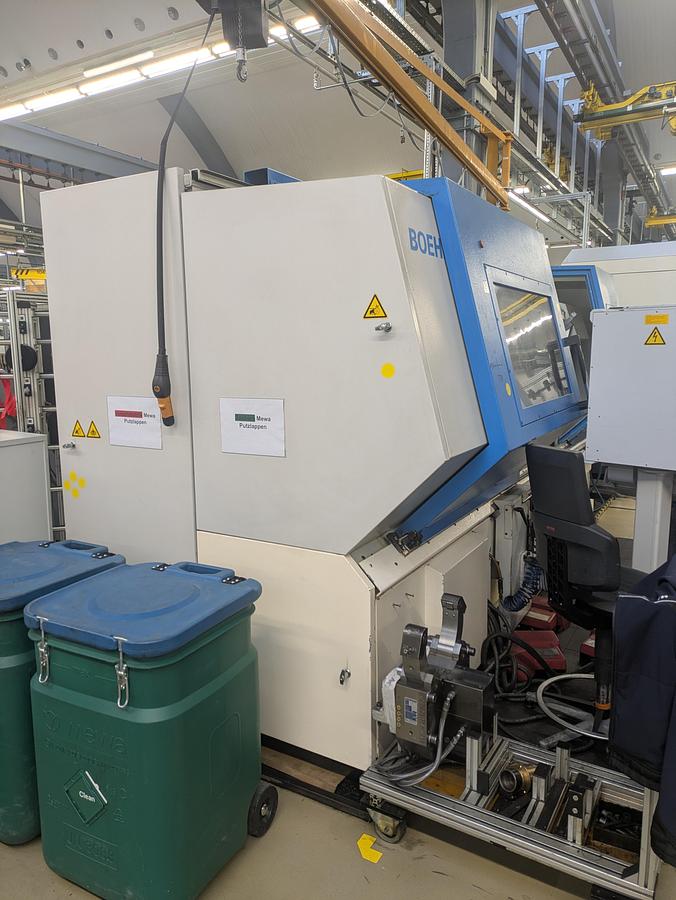

VDF BÖHRINGER 250 (315) CM mit C Achse und automatischer Lynette

Hersteller: VDF BOEHRINGER

Baureihe: VDF 250 Cm / VDF 315 Cm

Ausführung: DL 2000

Maschinenart: CNC-Drehmaschine mit C-Achse und angetriebenen Werkzeugen

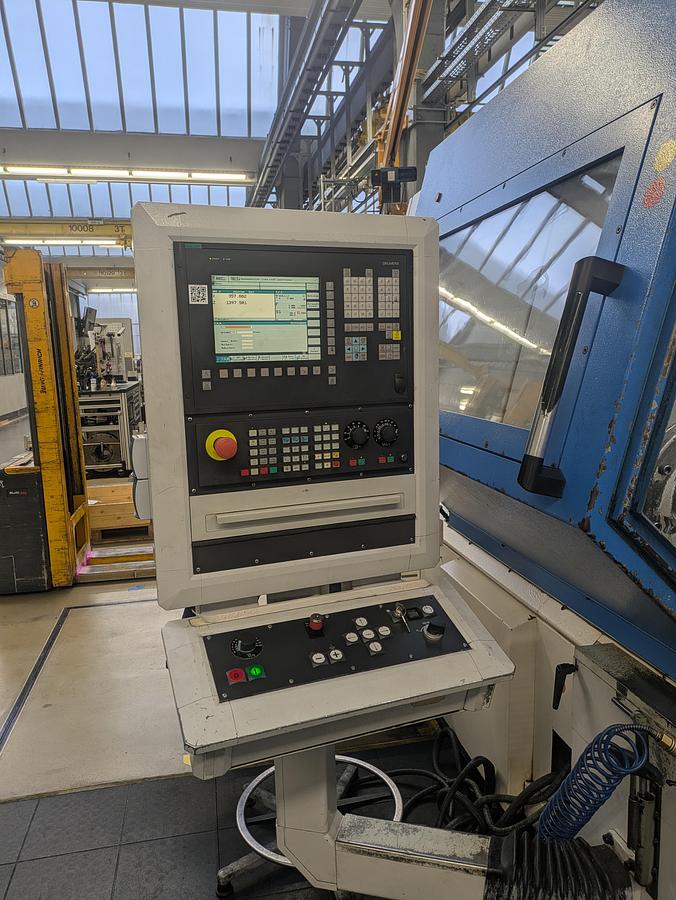

Steuerung: Siemens SINUMERIK 840D

Drehlänge: 2.000 mm

Max. Drehdurchmesser: ca. 480 mm

Umlaufdurchmesser über Bettabdeckung: ca. 520 mm

X-Verfahrweg: ca. 405 mm

Z-Verfahrweg: ca. 2.049 mm

Spindeldrehzahl: ca. 7–2.800 U/min

Hauptspindelleistung: ca. 53 kW

Max. Spindeldrehmoment: ca. 3.456 Nm

Spindelbohrung: ca. 103 mm

Nutzbarer Stangendurchmesser: ca. 82 mm

Spindelkopf: A8 / A11 nach DIN 55026, abhängig von Ausführung

Spannfutter: hydraulisches 3-Backen-Kraftspannfutter

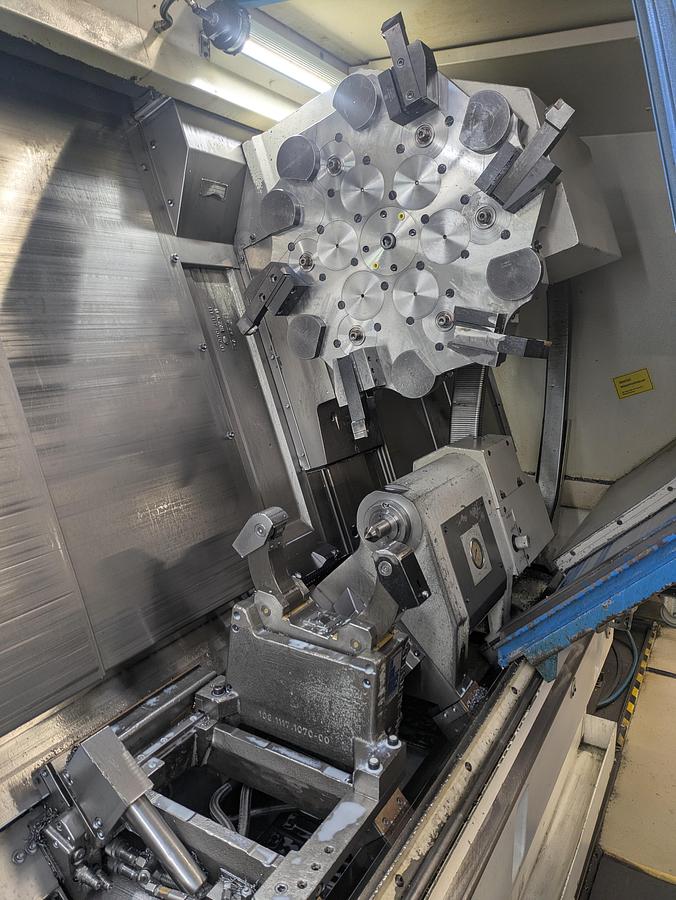

Werkzeugrevolver: 12-fach

Werkzeugaufnahme: Zylinderschaft ca. Ø 50 mm

Angetriebene Werkzeugstationen: 6

C-Achse: vorhanden

Reitstock: vorhanden

Pinolendurchmesser: ca. 100 mm

Pinolenhub: ca. 100 mm

Spannkraft Reitstock: ca. 14 kN

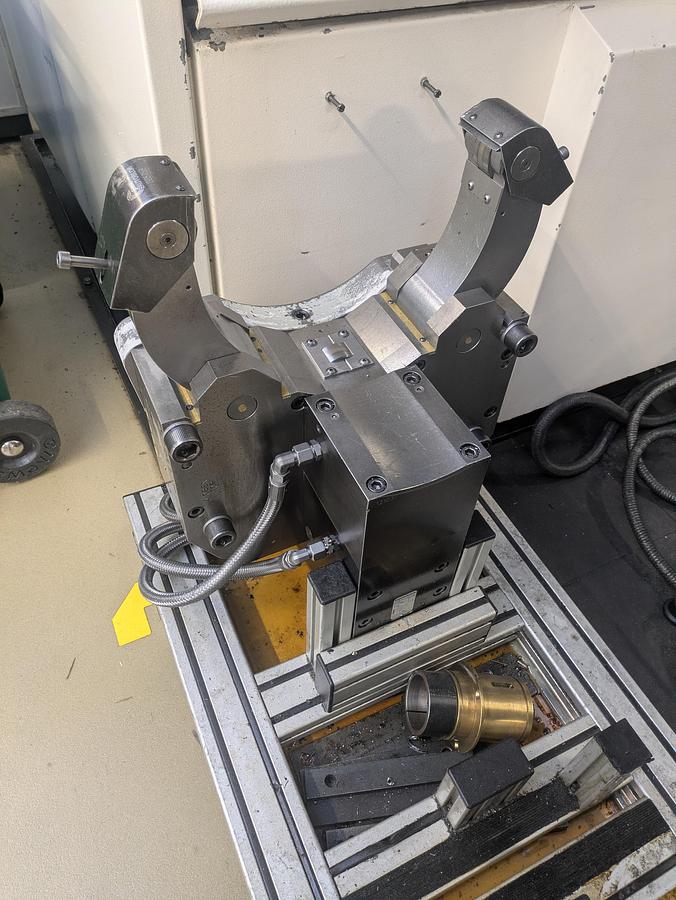

Lünetten: 2 Stück

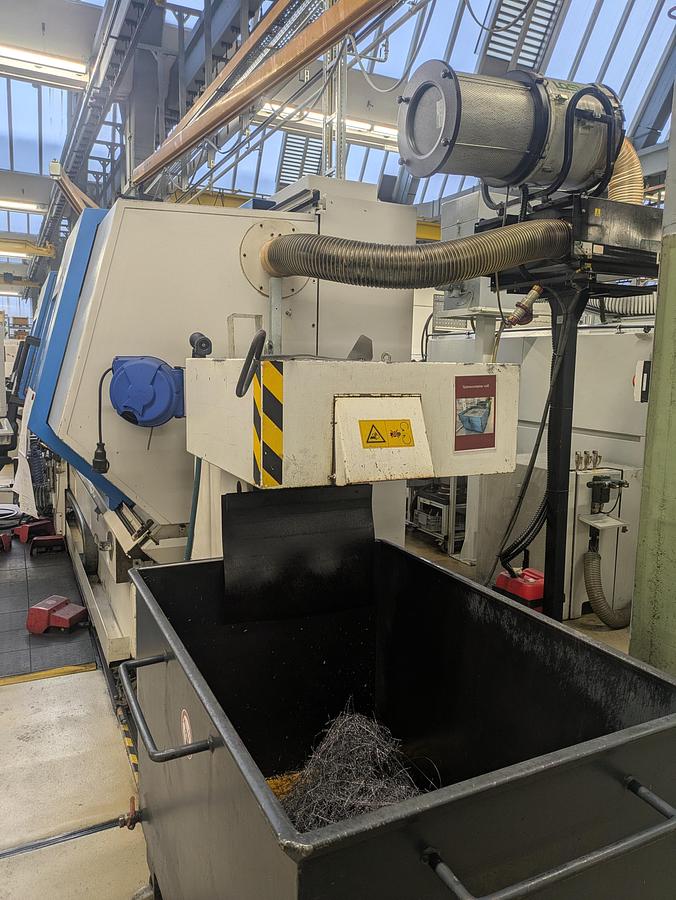

Späneförderer: vorhanden

Spänebehälter: vorhanden

Kühlmitteleinrichtung: vorhanden

Ölnebel-/Emulsionsnebelabsaugung: vorhanden

Vollverkleidung: vorhanden

Arbeitsraumbeleuchtung: vorhanden

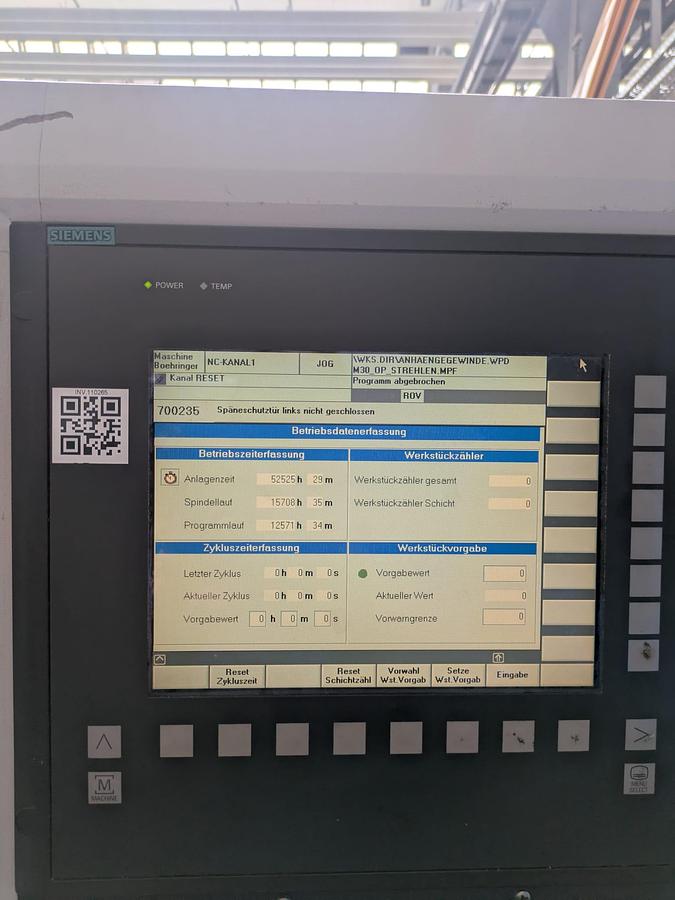

Anlagenzeit: 52.525 h 29 min

Spindellaufzeit: 15.708 h 35 min

Programmlaufzeit: 12.571 h 34 min

Maschinenlänge: ca. 6.360 mm

Maschinenbreite: ca. 2.280 mm

Gesamtbreite inkl. Bedienbereich: ca. 3.700–3.800 mm

Maschinenhöhe: ca. 3.000 mm

Maschinengewicht: ca. 14.000 kg
