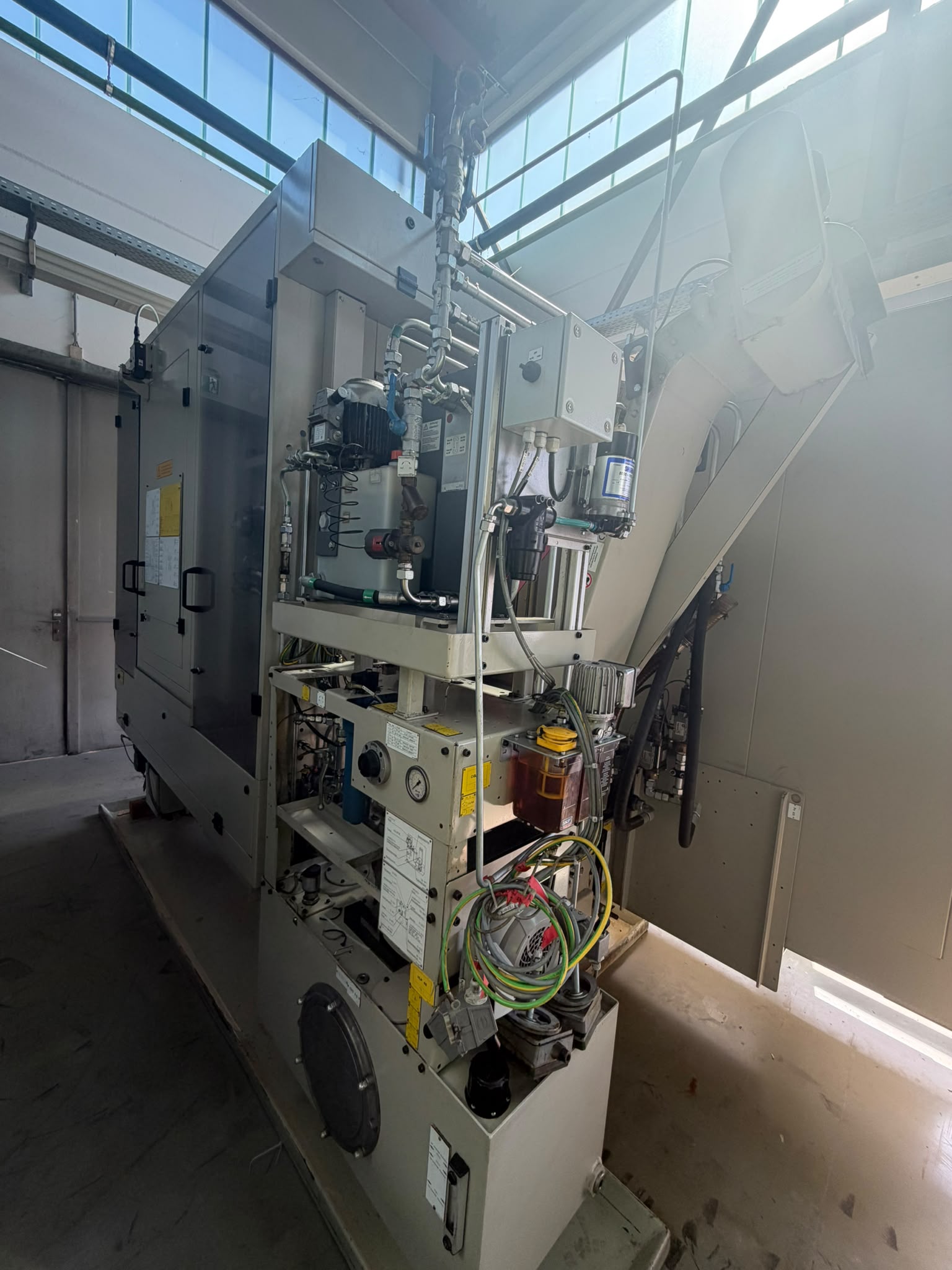

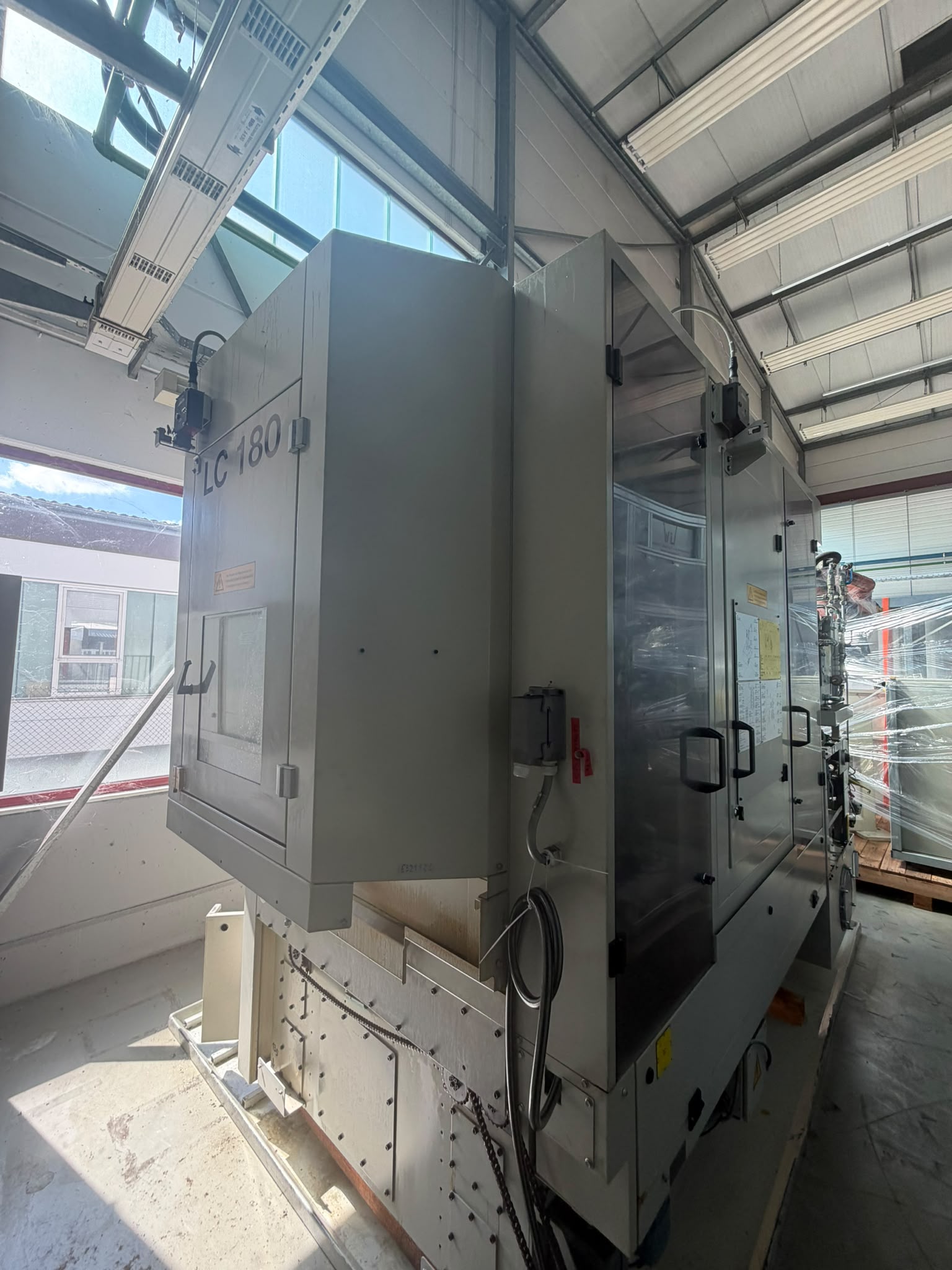

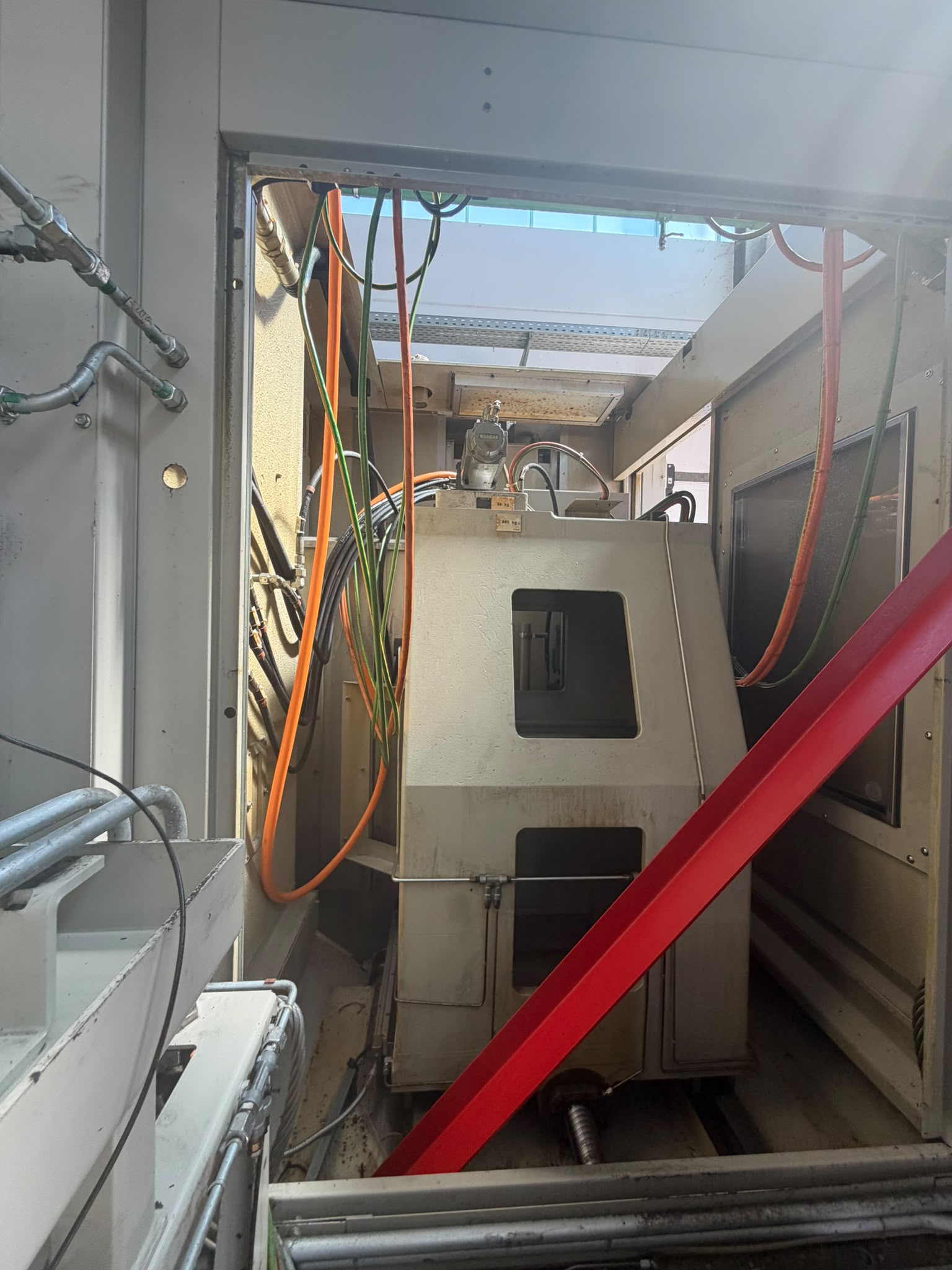

LIEBHERR LC 180

LIEBHERR LC 180 CNC-Zahnrad-Wälzfräsmaschine

Hersteller: LIEBHERR Verzahntechnik GmbH, Kempten

Standort: SAARBRÜCKEN

Typ: LC 180

Fabriknummer: FN 5032

Baujahr: 2012

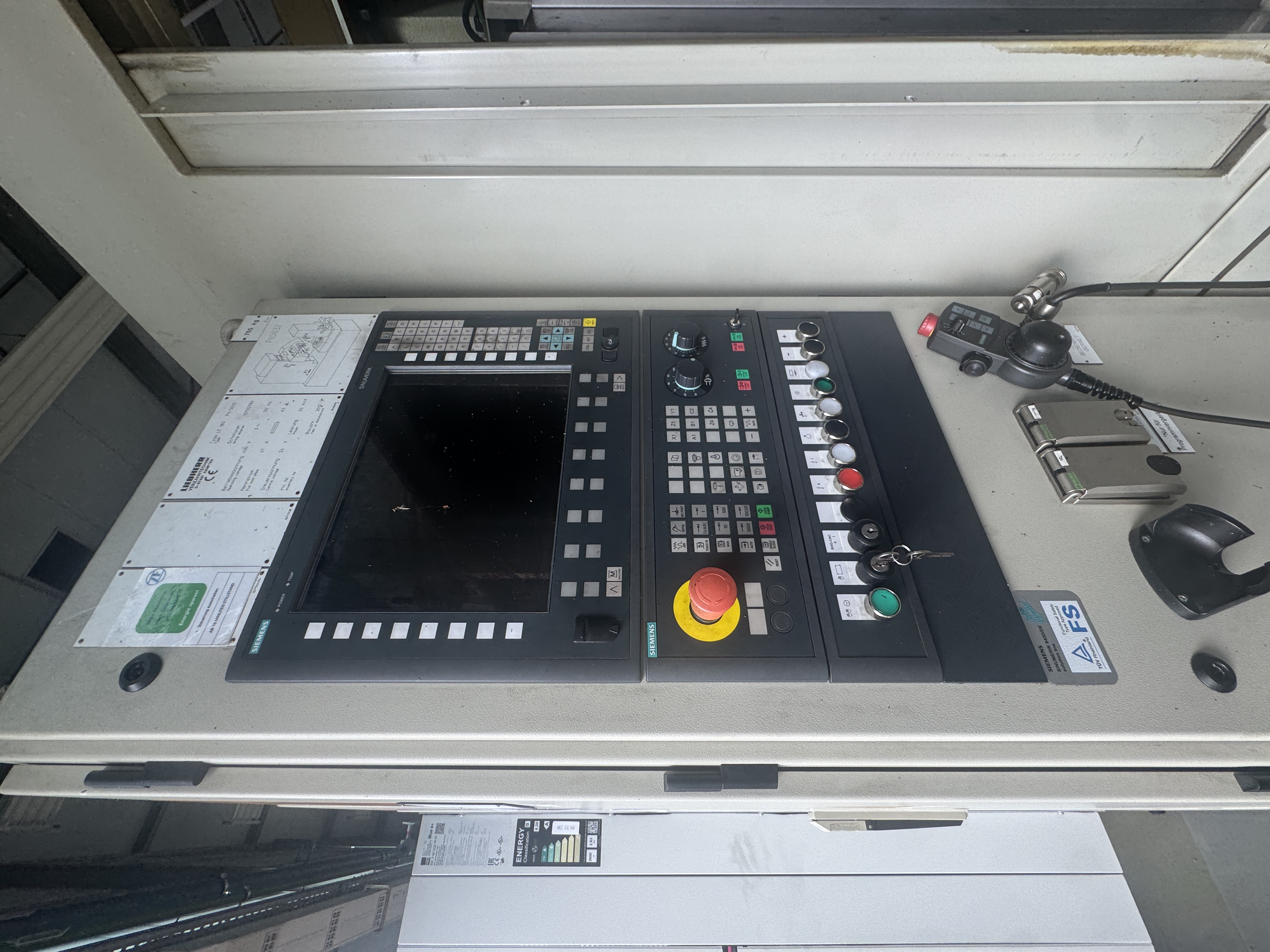

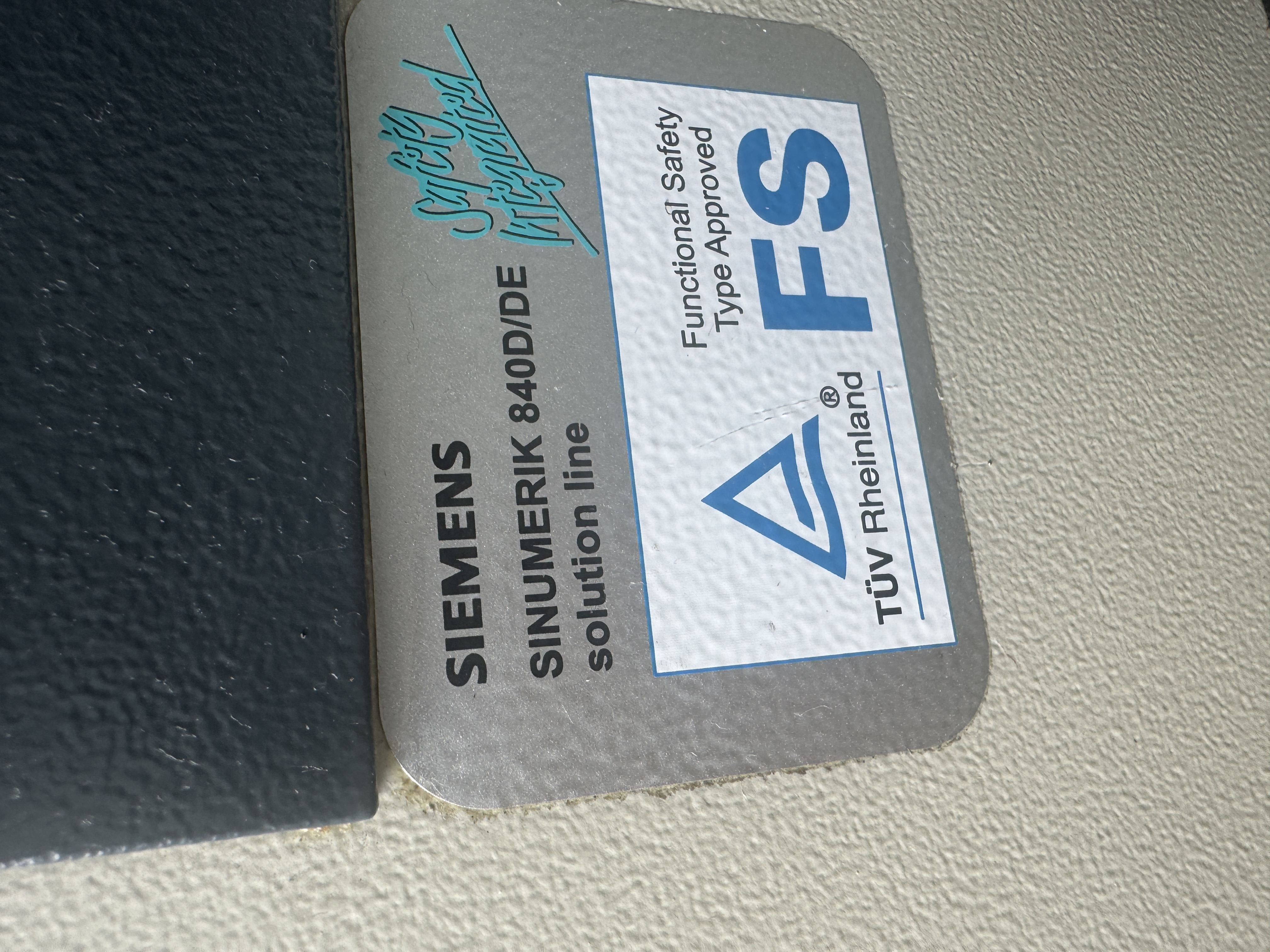

Steuerung: SIEMENS SINUMERIK 840D/DE solution line

Sicherheitssystem: Siemens Safety Integrated / Functional Safety

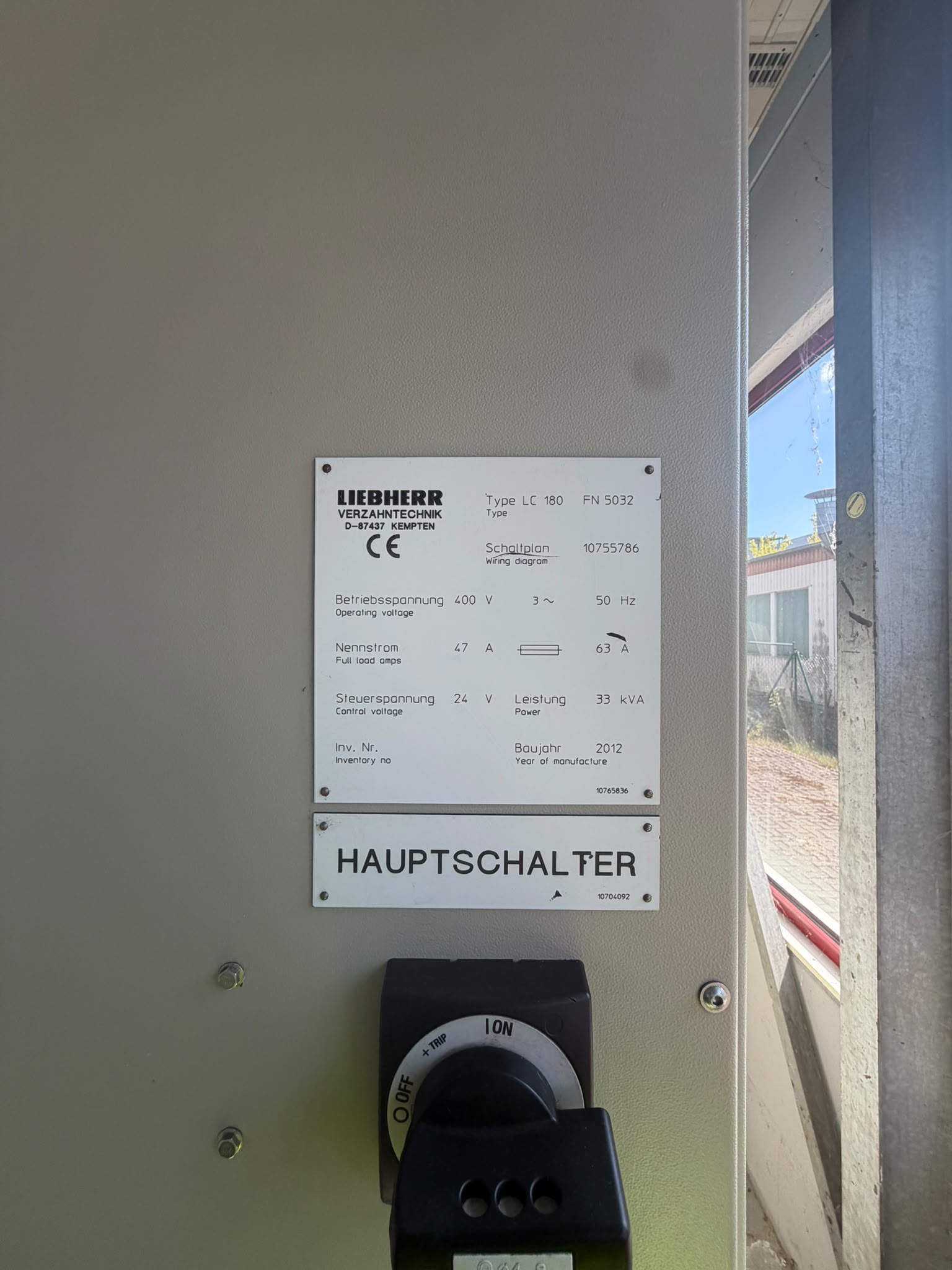

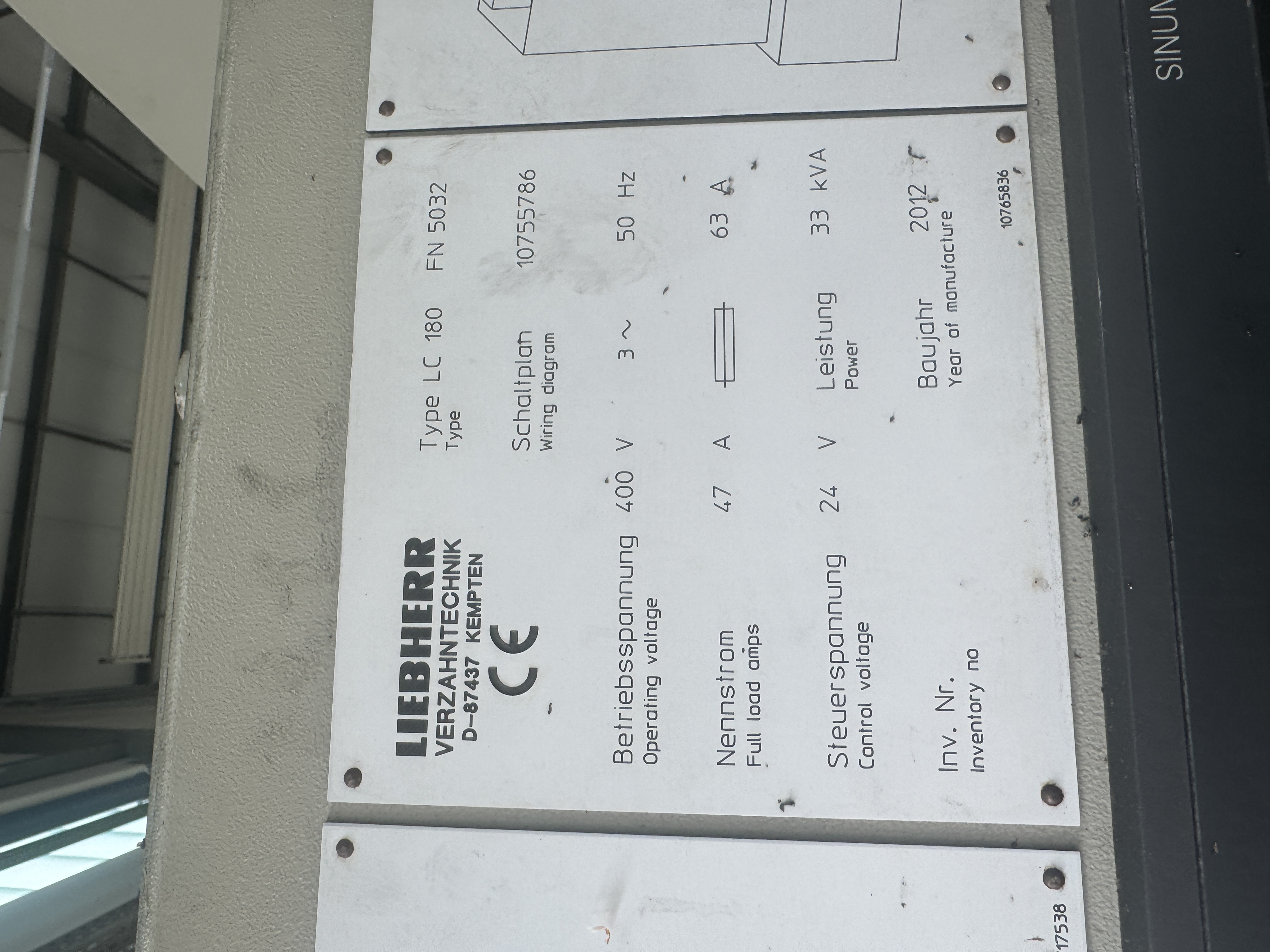

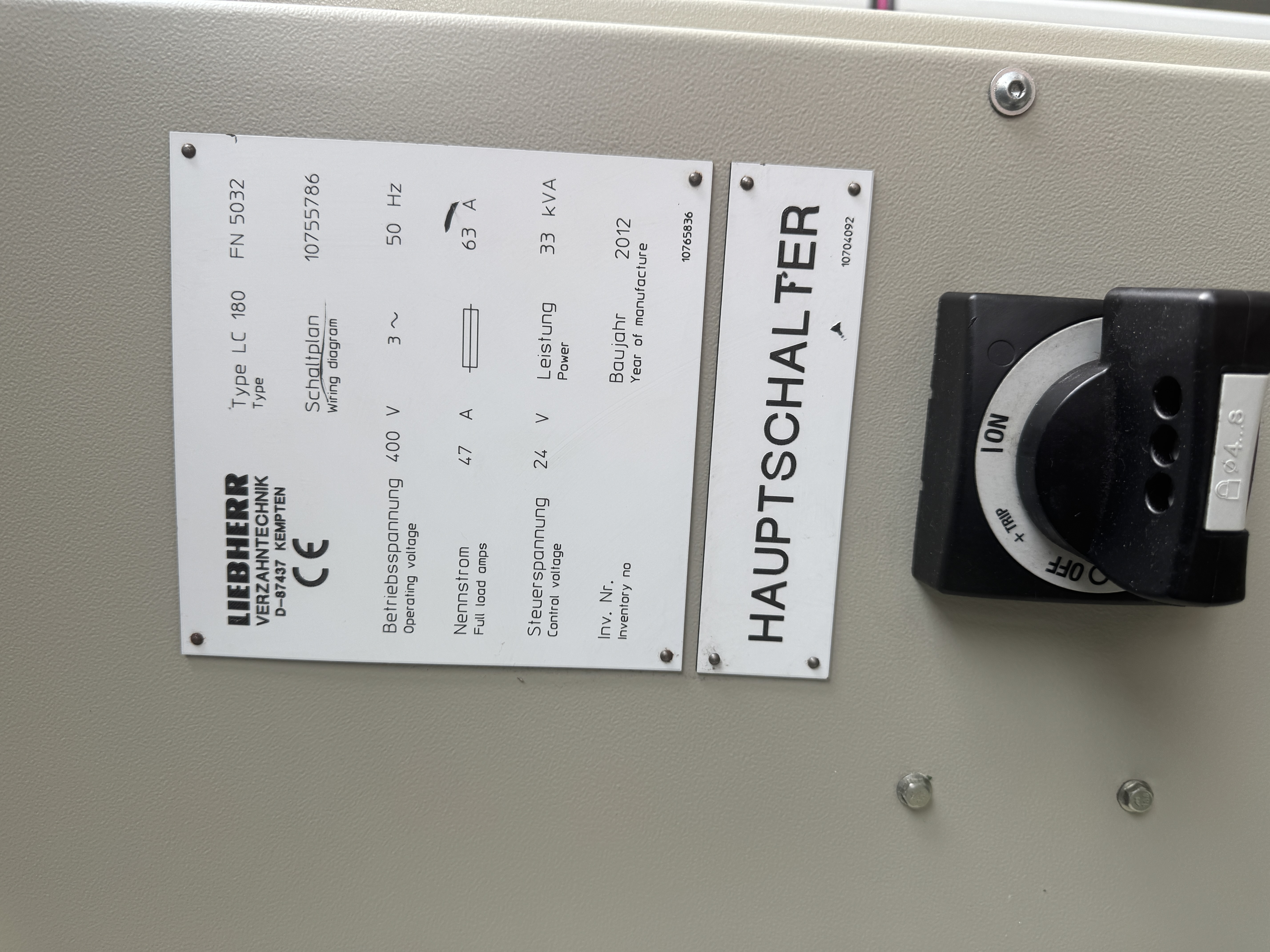

Schaltplan-Nr.: 10755786

Max. Werkstückdurchmesser: 180 mm

Max. Modul beim Wälzfräsen: 3 mm

Max. Modul beim Profilfräsen: 5 mm

Max. Verzahnungsbreite: ca. 220–250 mm

Werkstücktischdurchmesser: ca. 145 mm

Werkstücktischdrehzahl: bis ca. 800 U/min

Minimaler Achsabstand: ca. 10 mm

Maximaler Achsabstand: ca. 200 mm

Schwenkbereich Fräskopf: ca. ±45°

Max. Wälzfräserdurchmesser: ca. 90 mm

Max. Werkzeugeinspannlänge: ca. 211 mm

Frässpindeldrehzahl: bis ca. 6.000 U/min

Frässpindelleistung: ca. 23 kW

Tangentialweg: ca. 180 mm

Tangentialgeschwindigkeit: bis ca. 7.500 mm/min

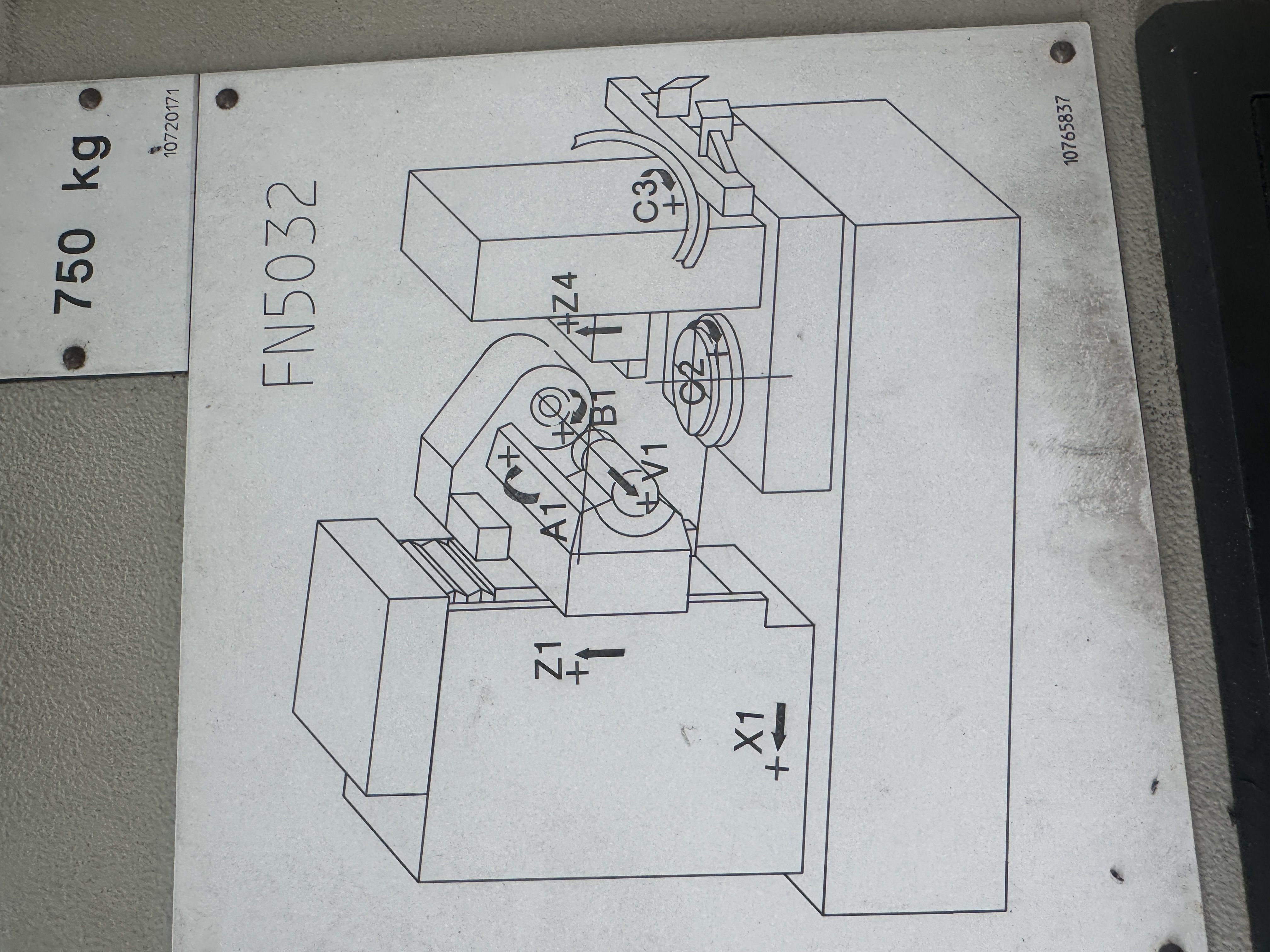

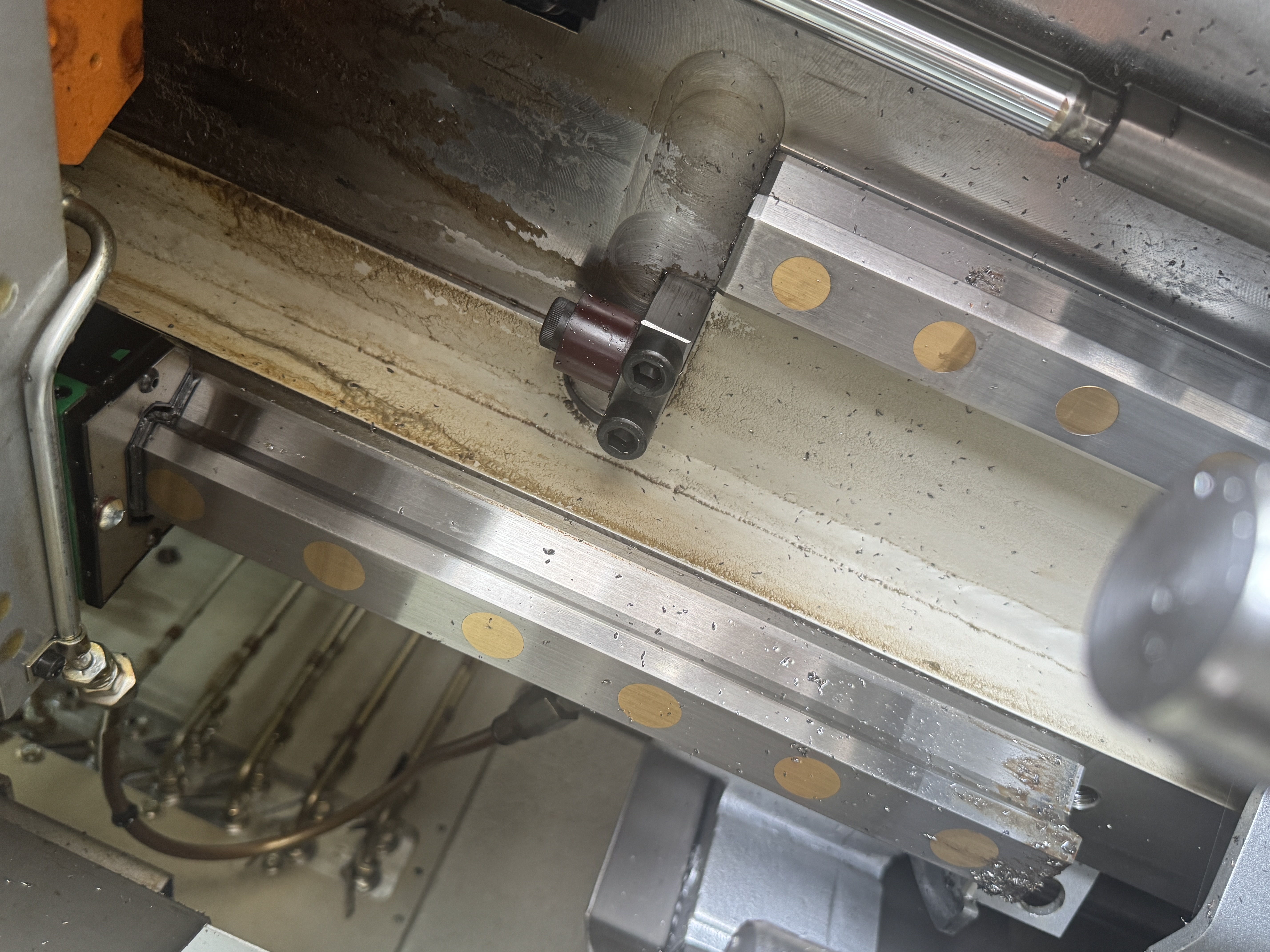

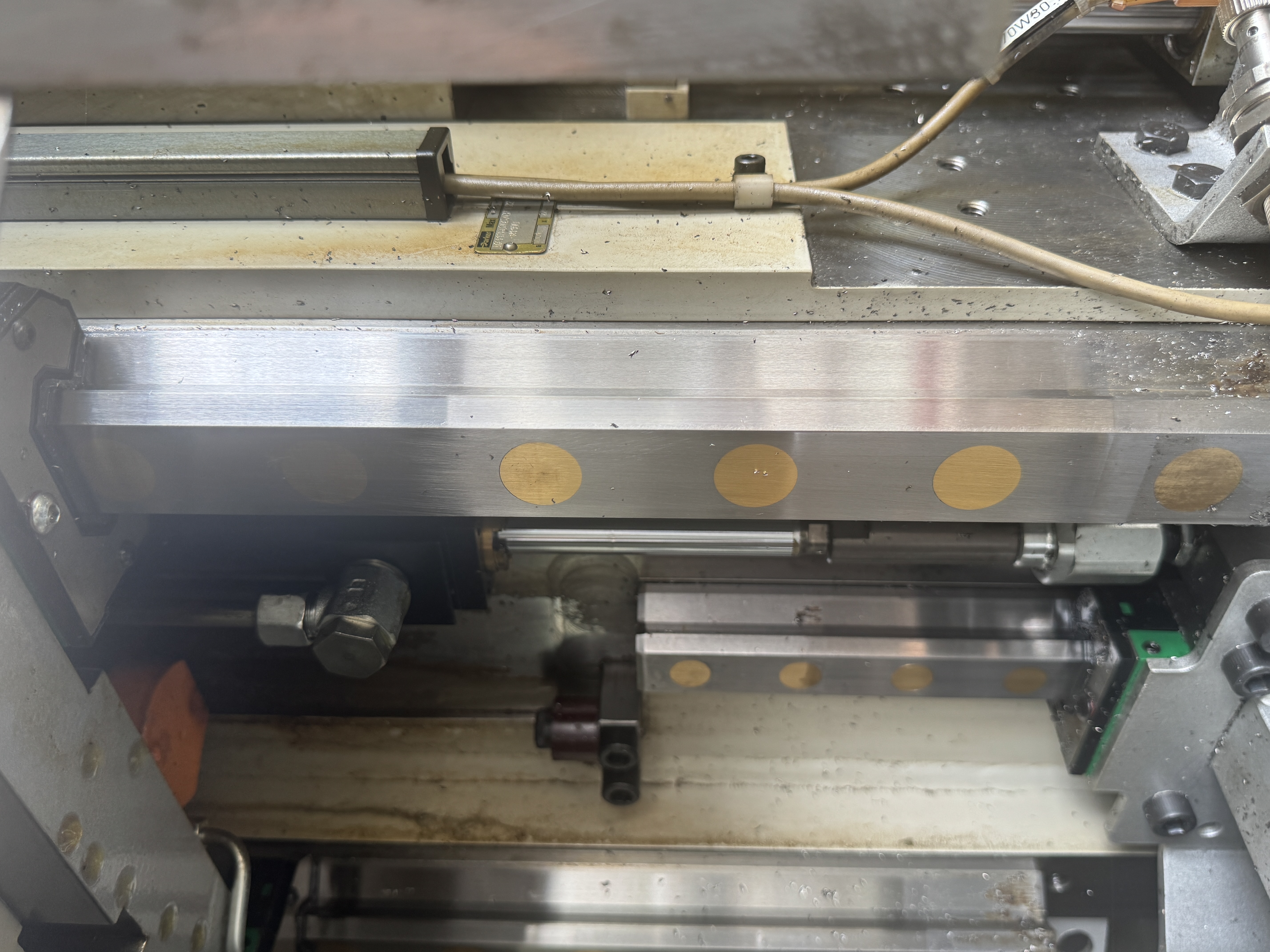

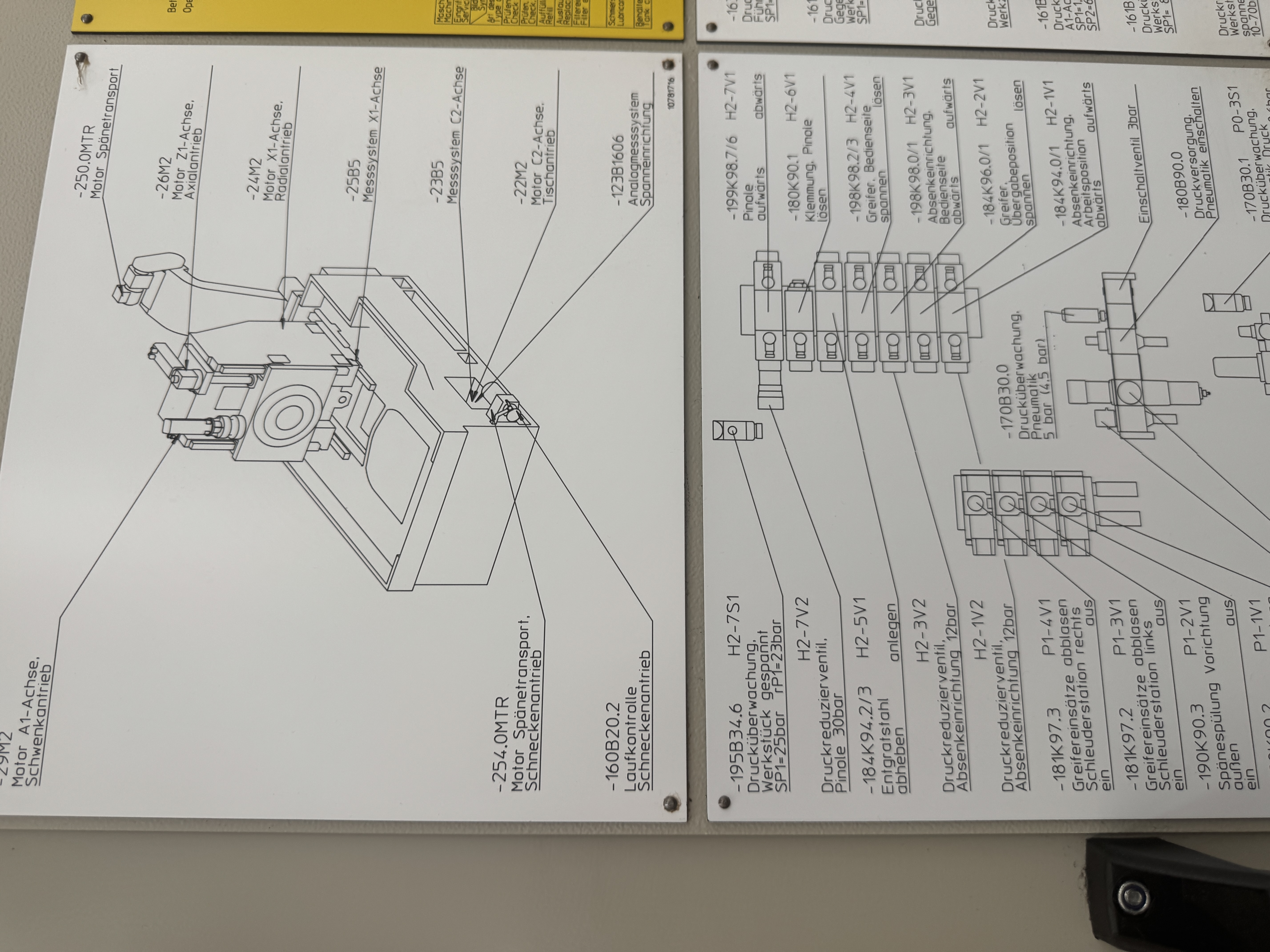

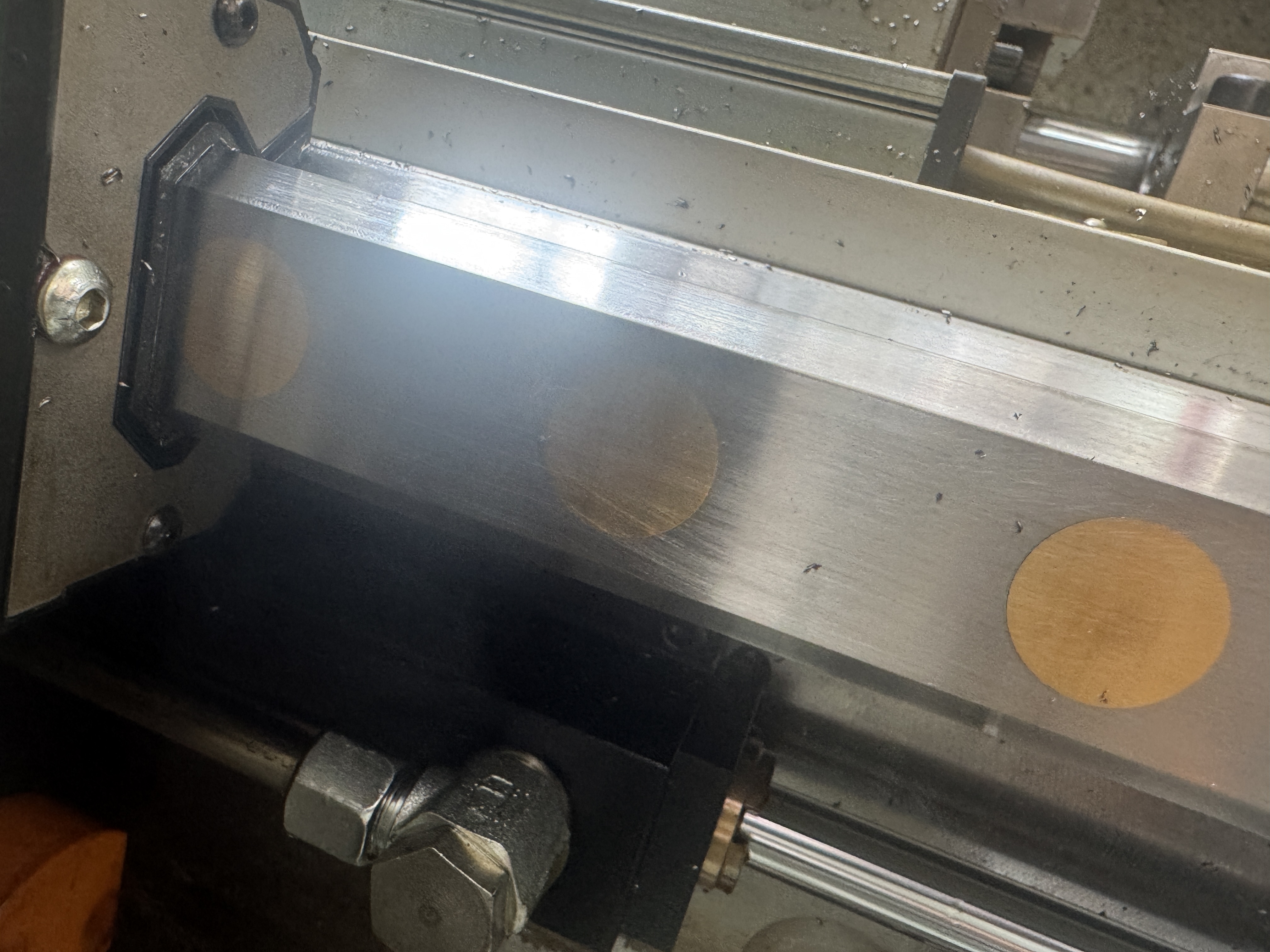

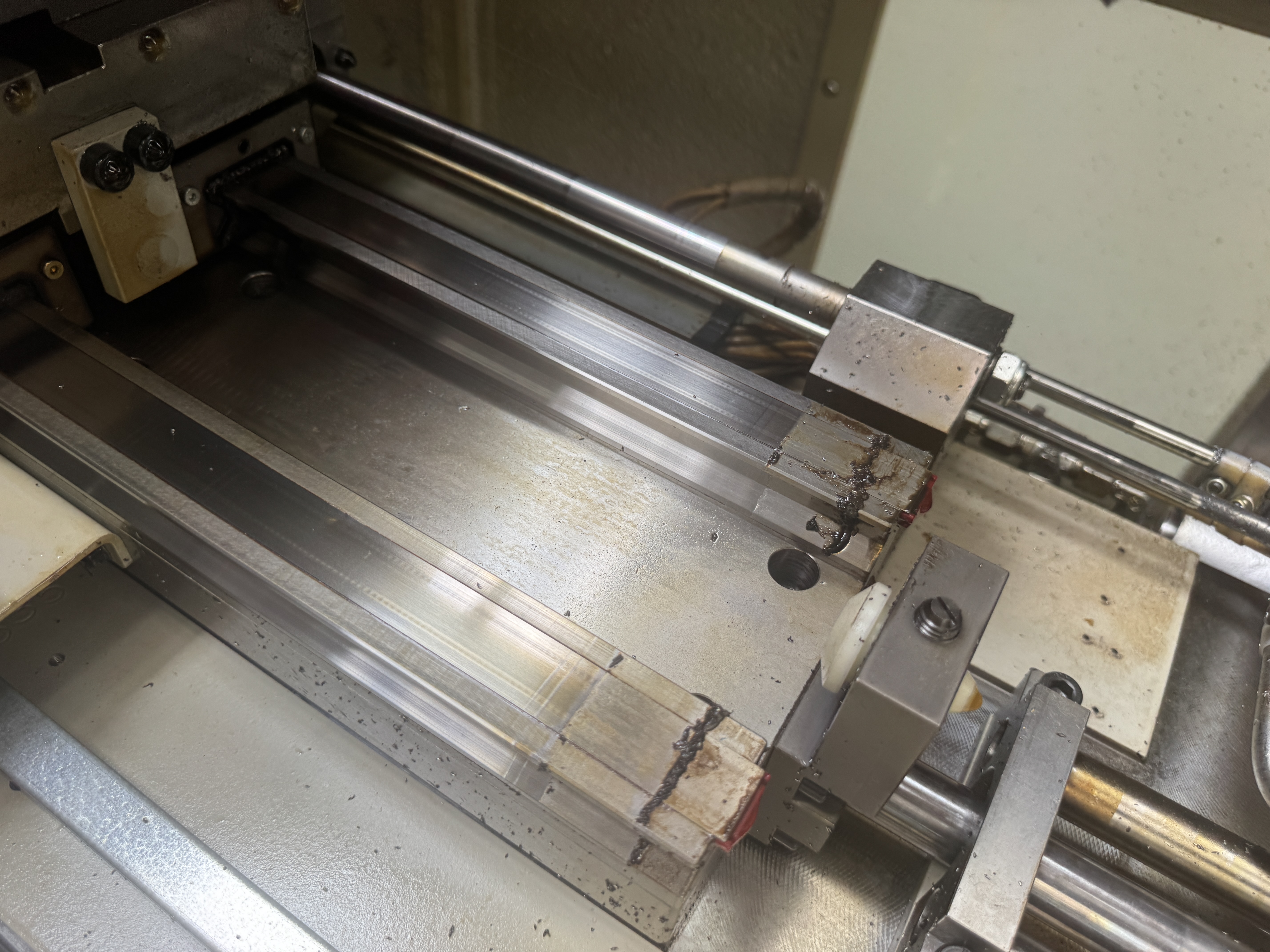

CNC-Achsen: X1, Z1, A1, B1, C2, Z4

X1-Achse: Radialachse

Z1-Achse: Axialachse

A1-Achse: Schwenkachse

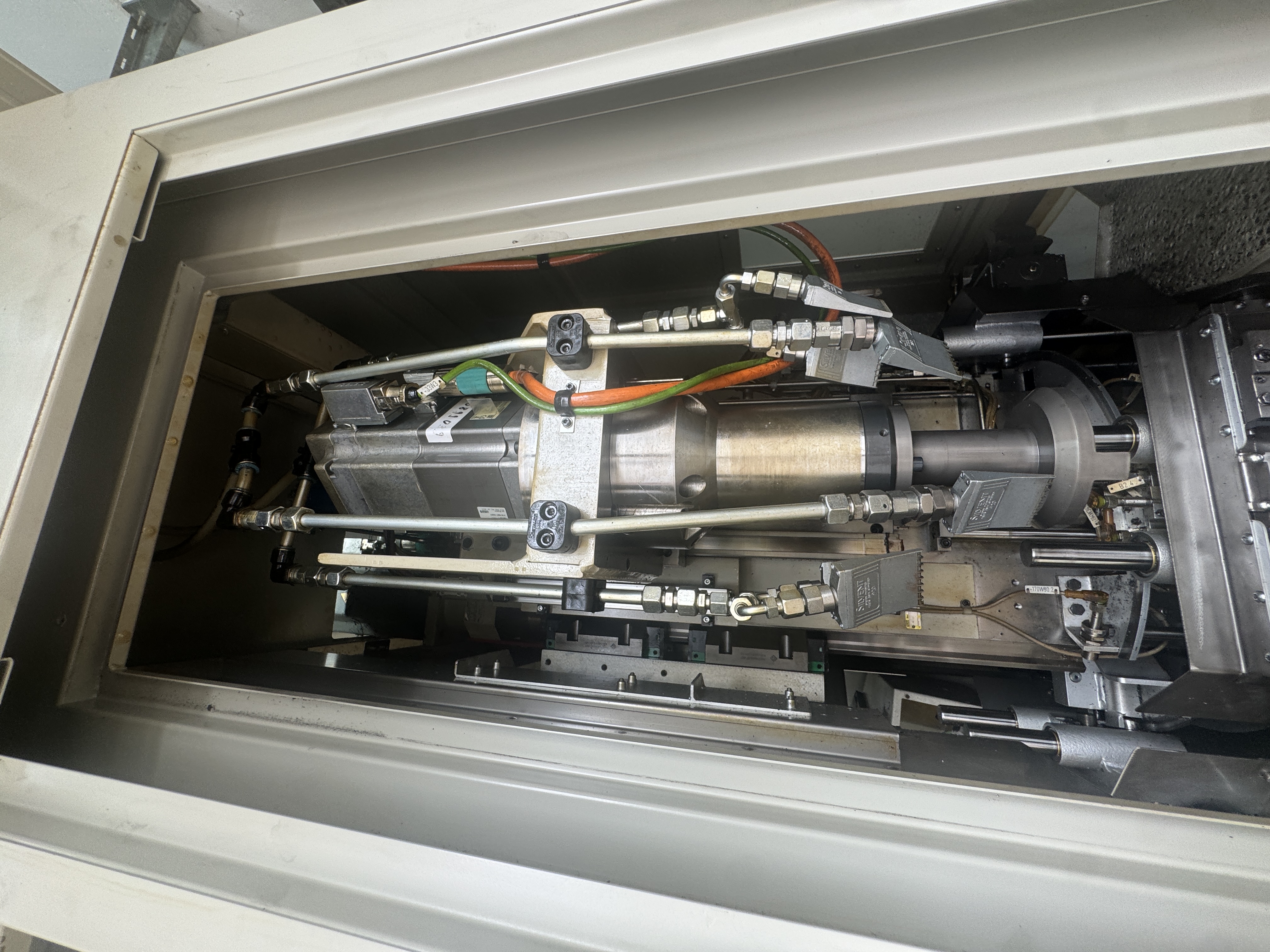

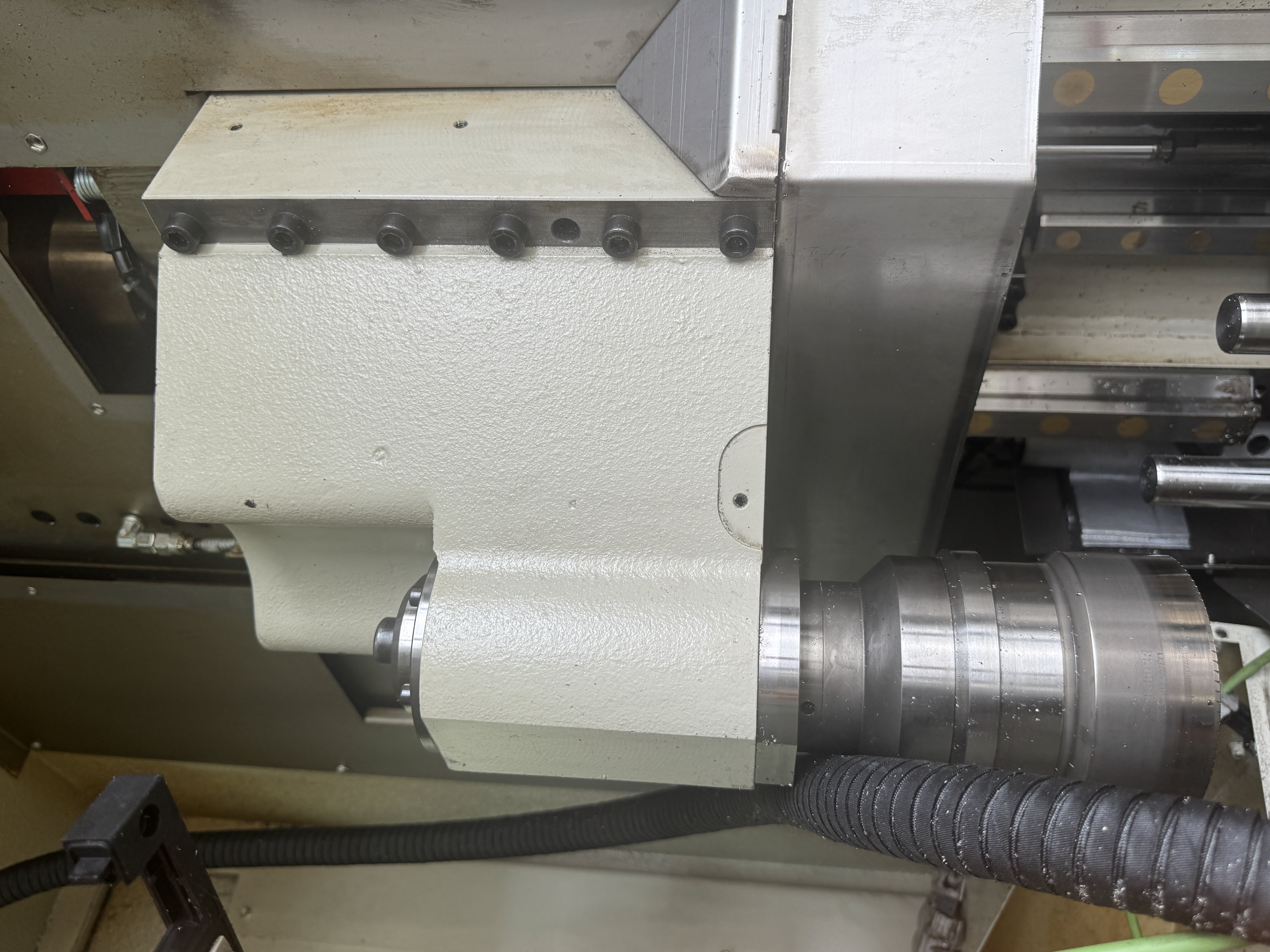

B1-Achse: Werkzeug-/Frässpindel

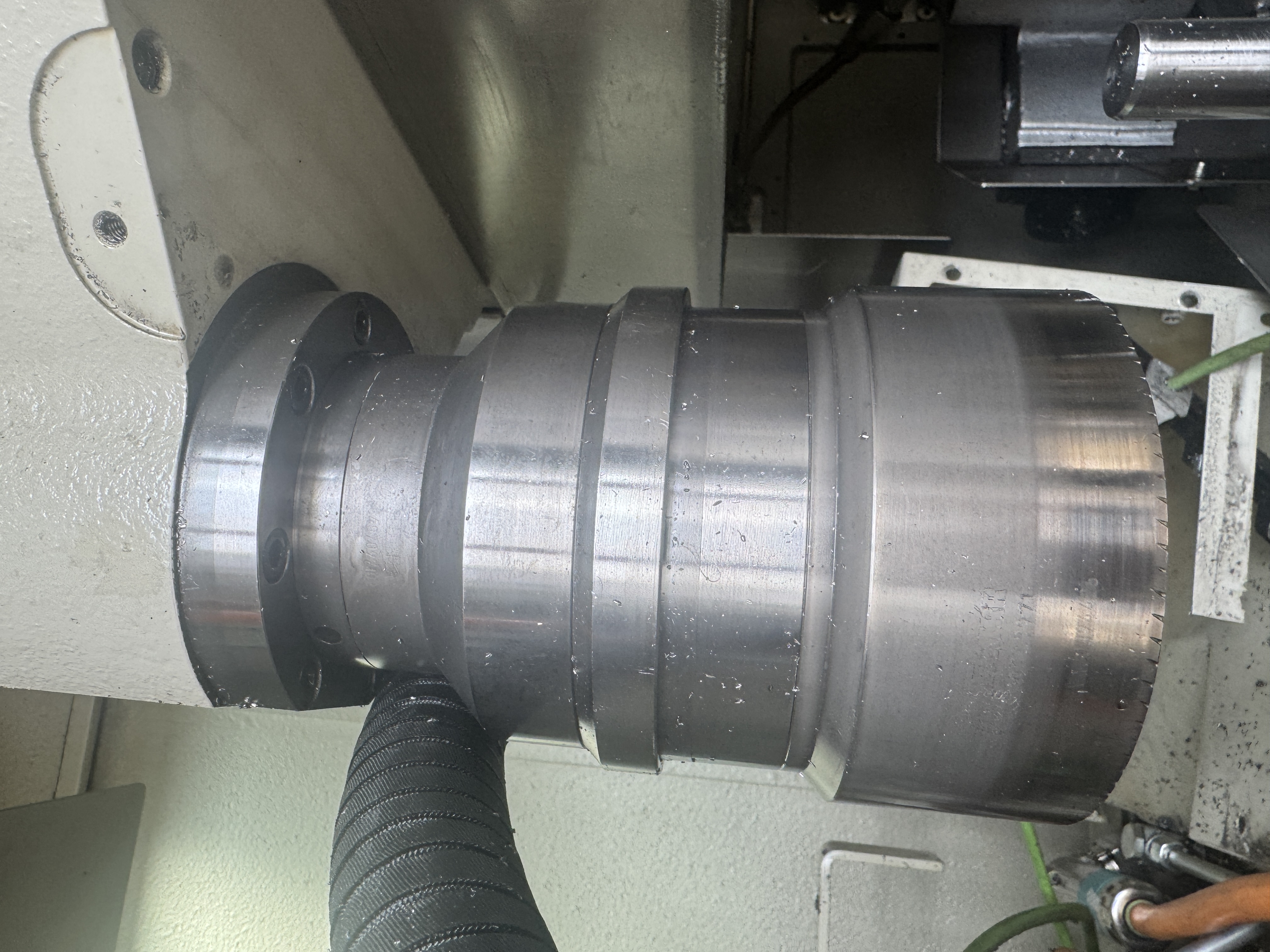

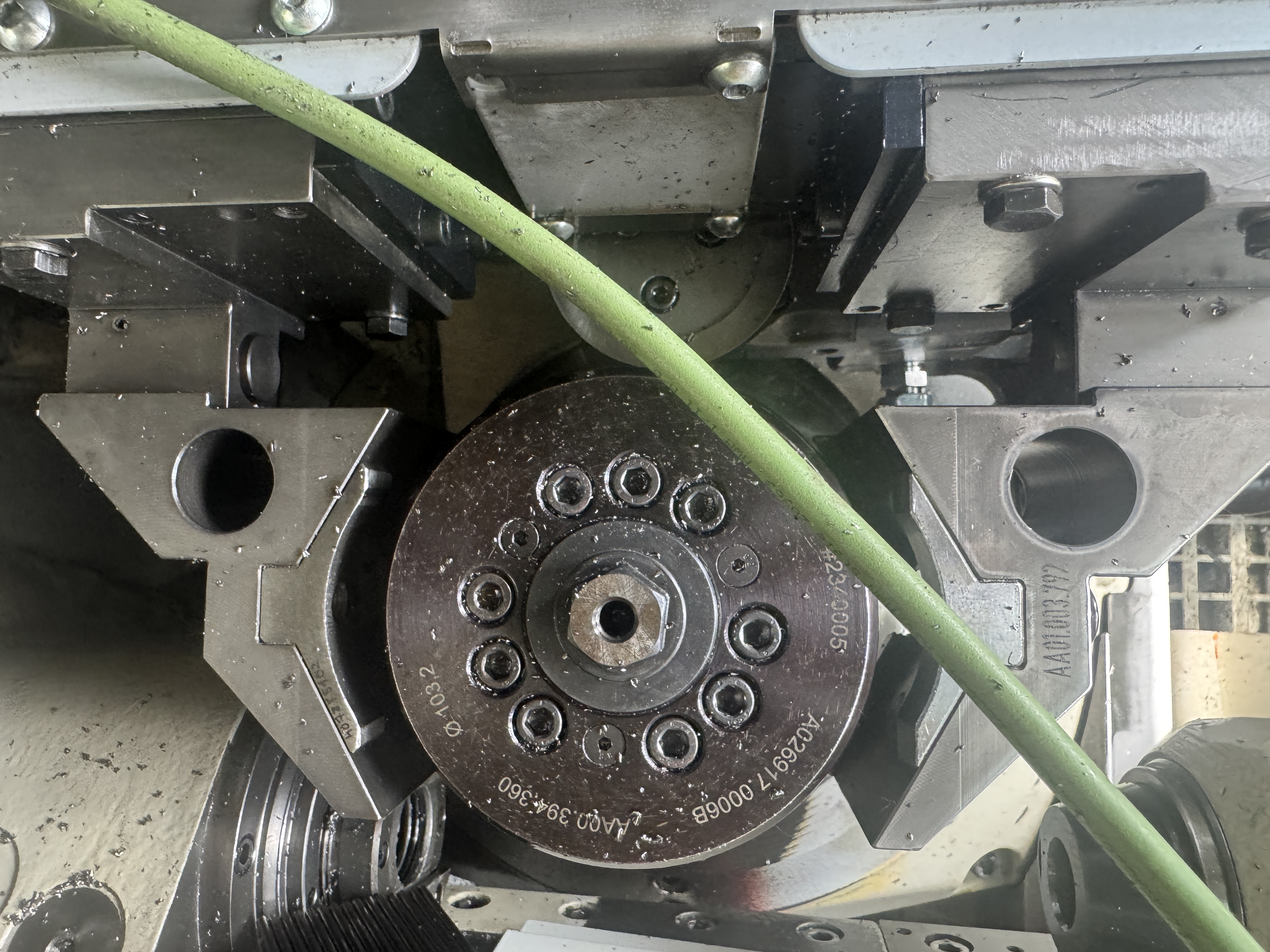

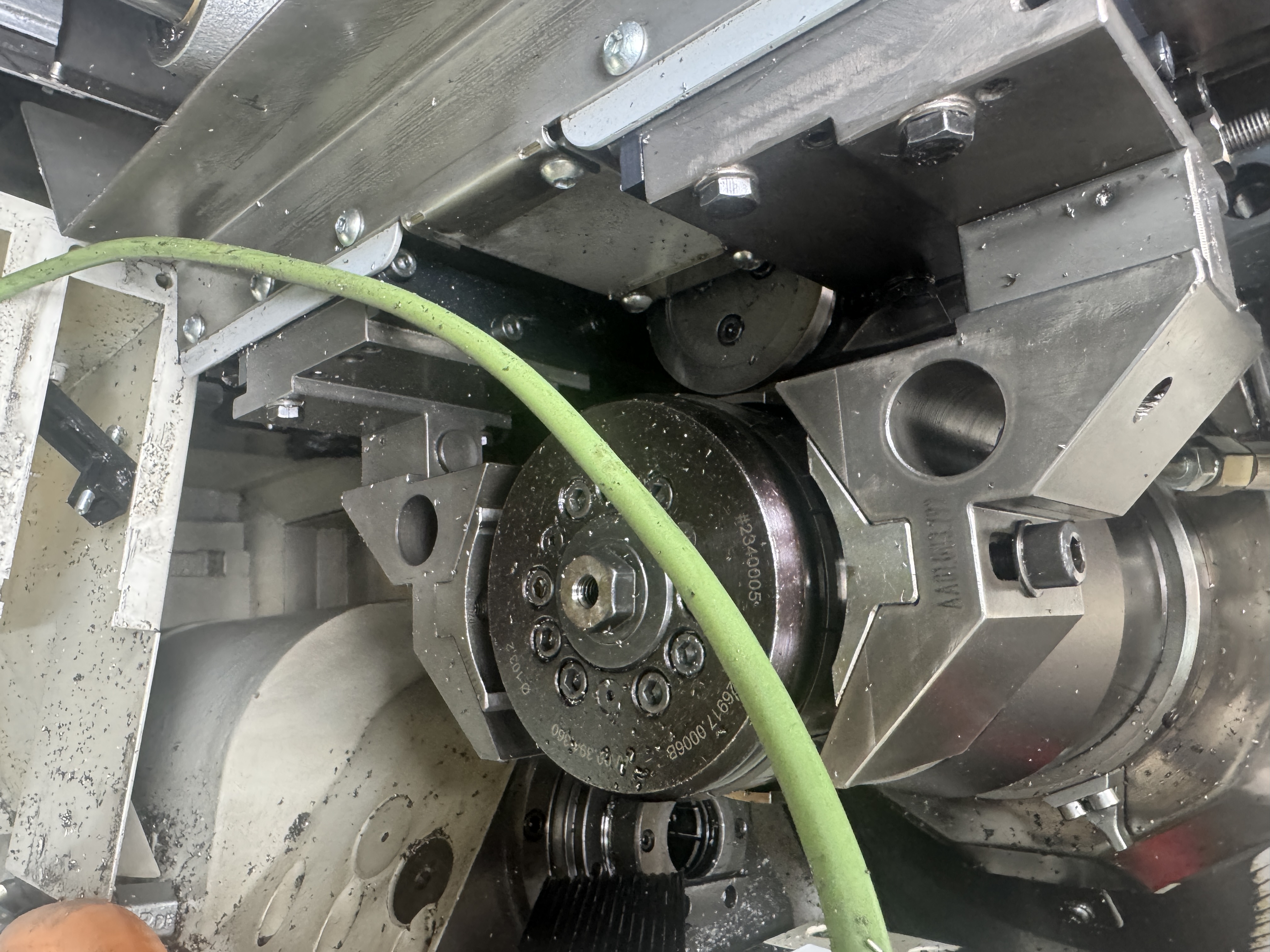

C2-Achse: Werkstücktisch

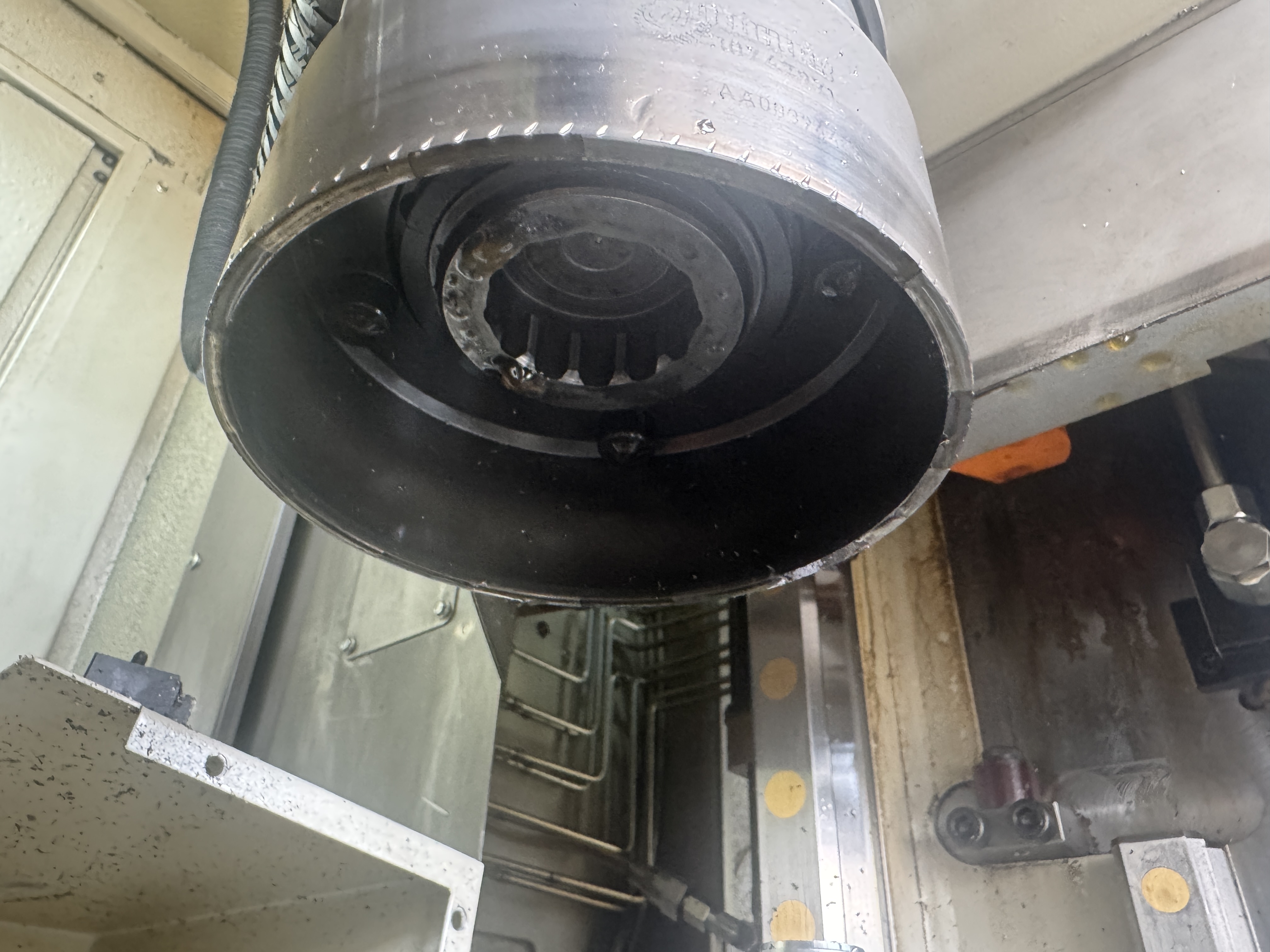

Z4-Achse: Gegenlager-/Pinolenachse

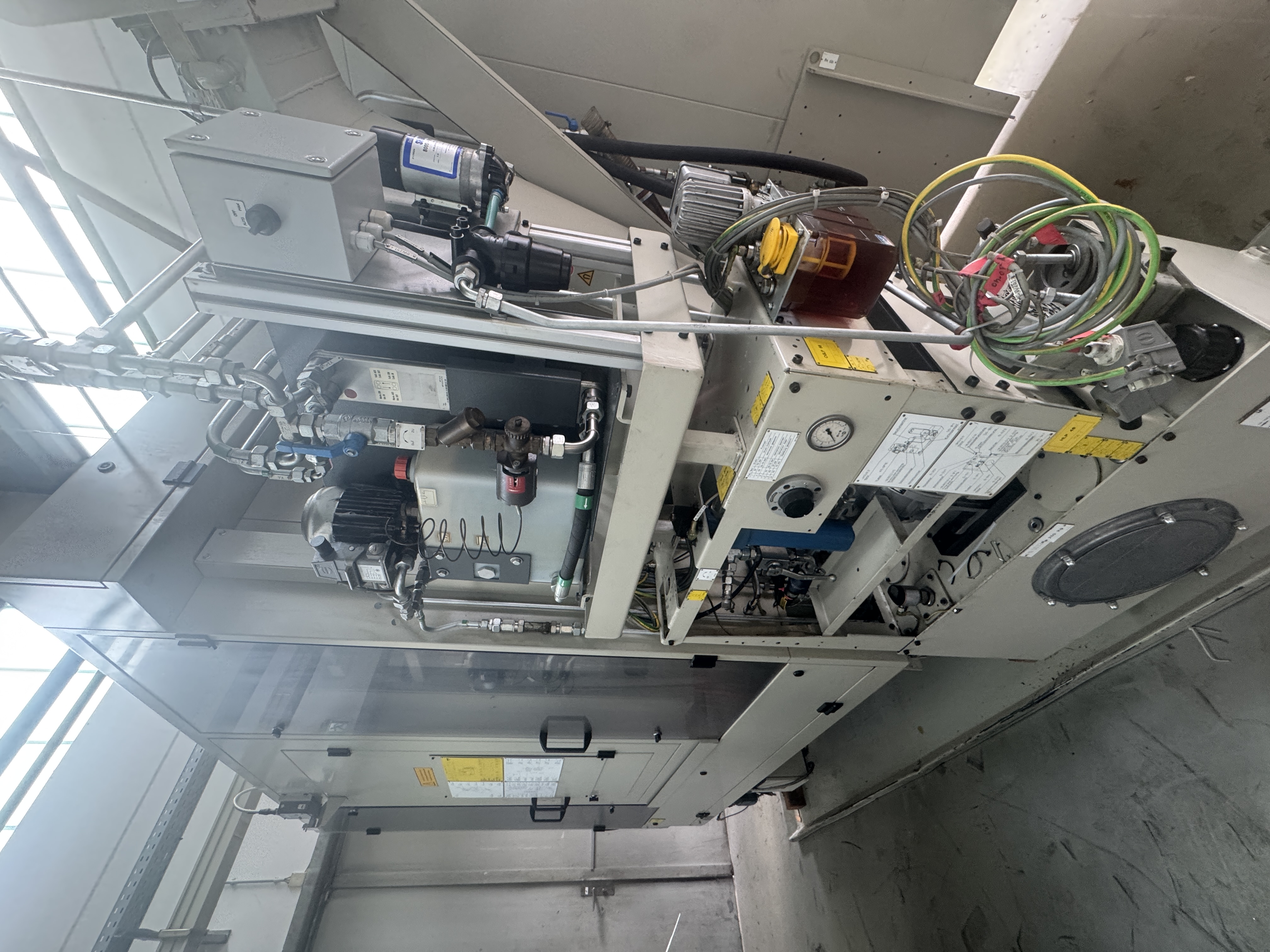

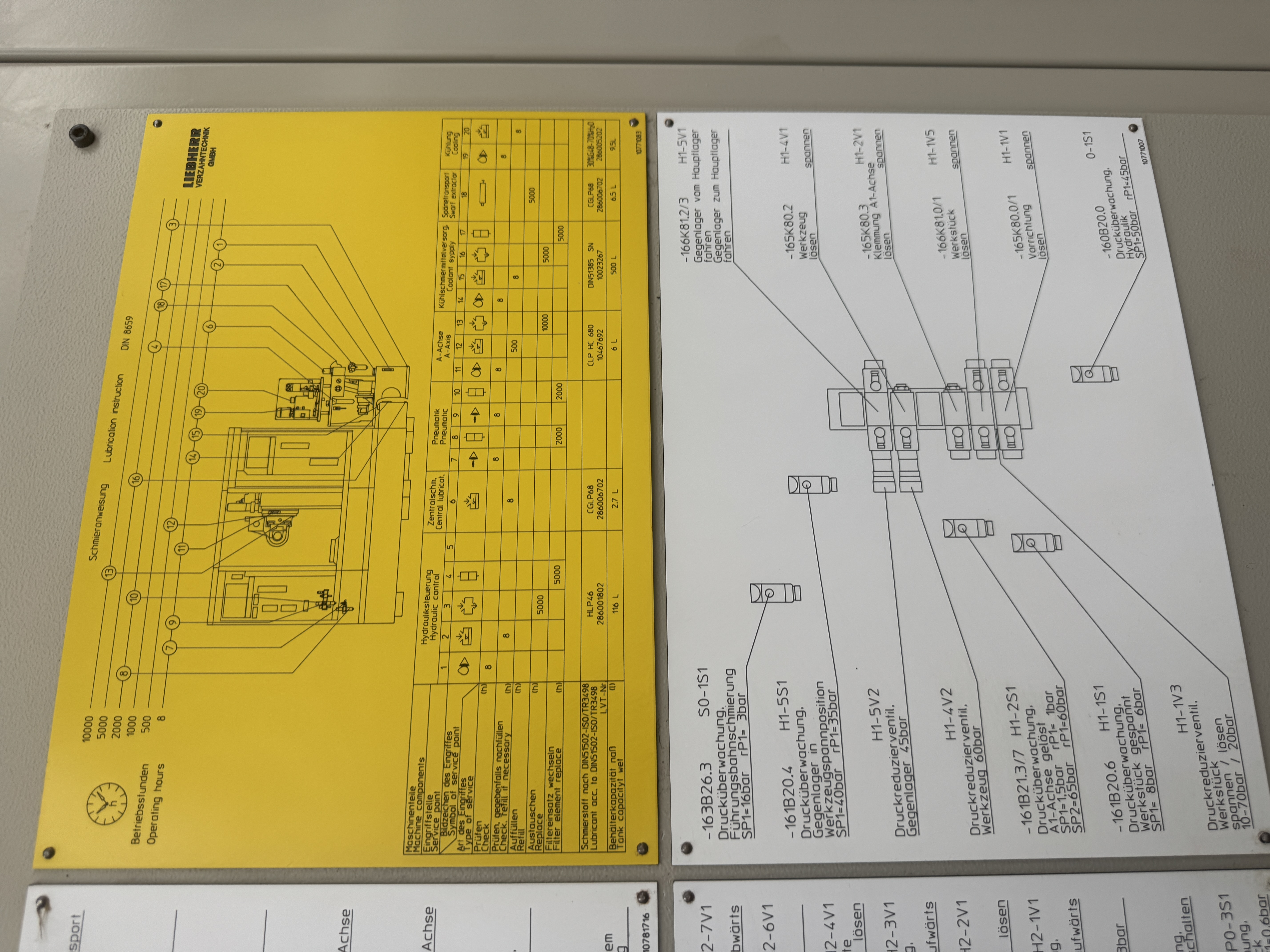

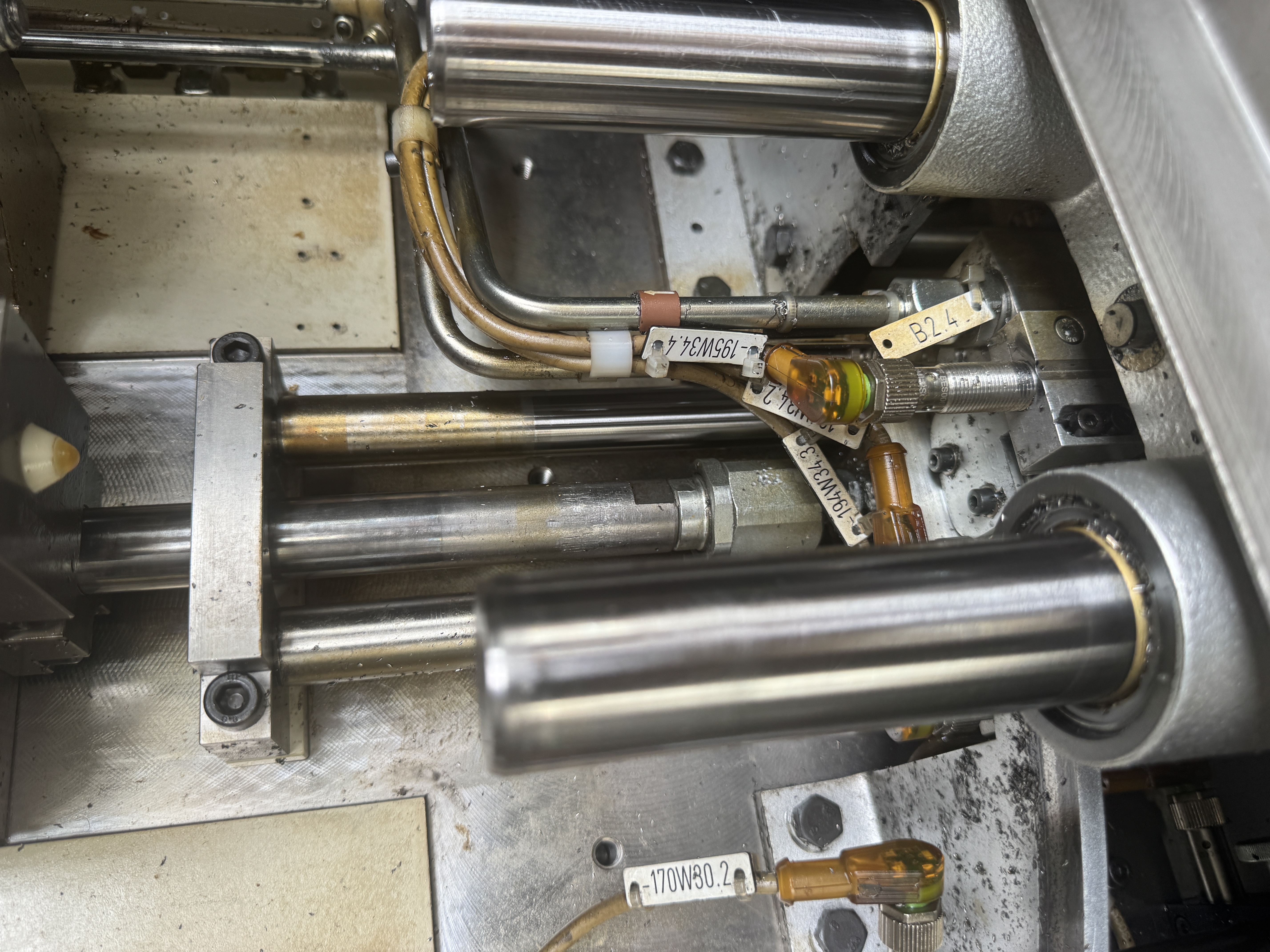

Hydraulische Werkstückspannung

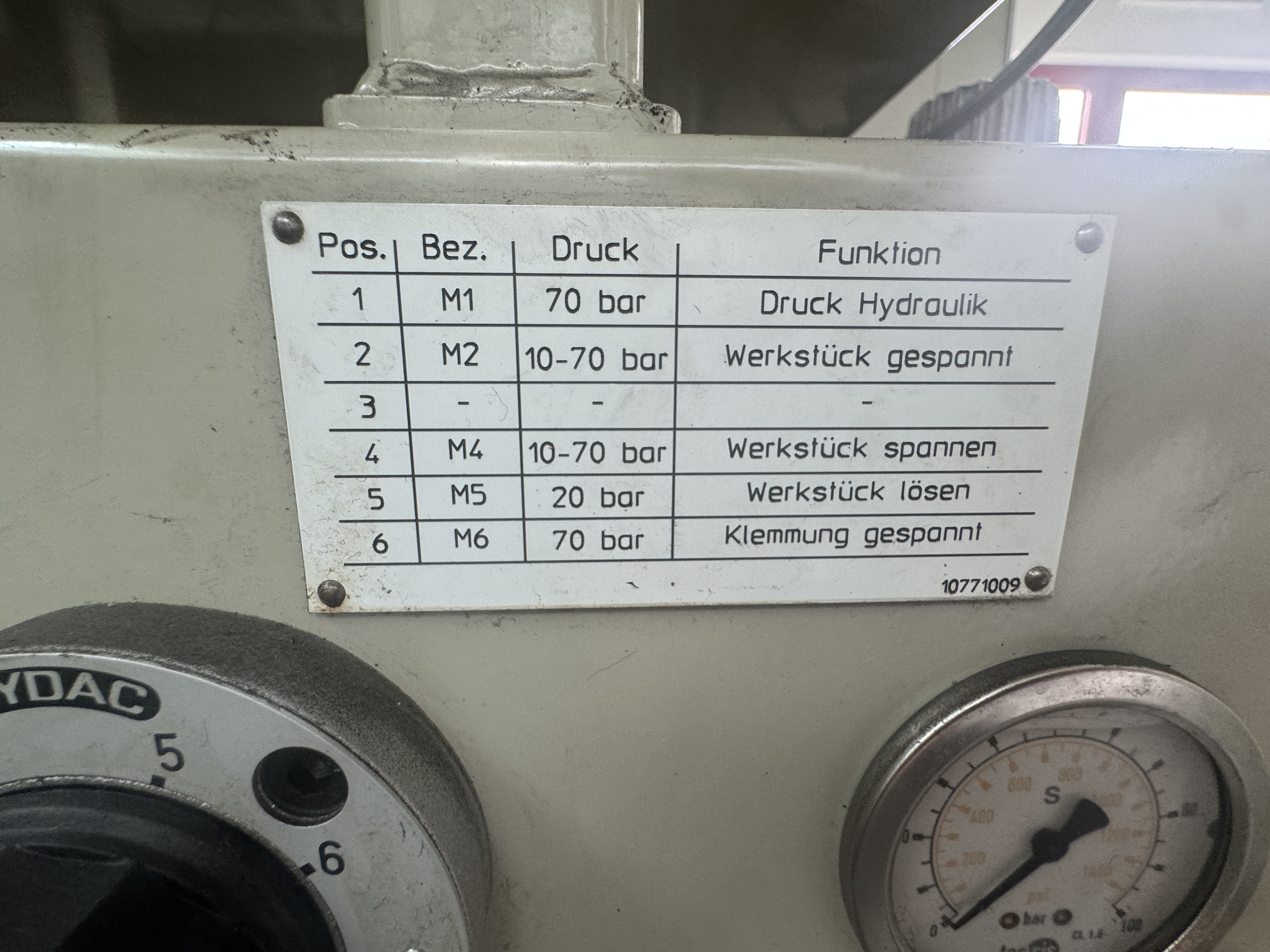

Hydraulikdruck: 70 bar

Werkstückspanndruck: 10–70 bar

Werkstück lösen: 20 bar

Klemmung: 70 bar

Hydrauliktank: 116 Liter

Hydrauliköl: HLP 46

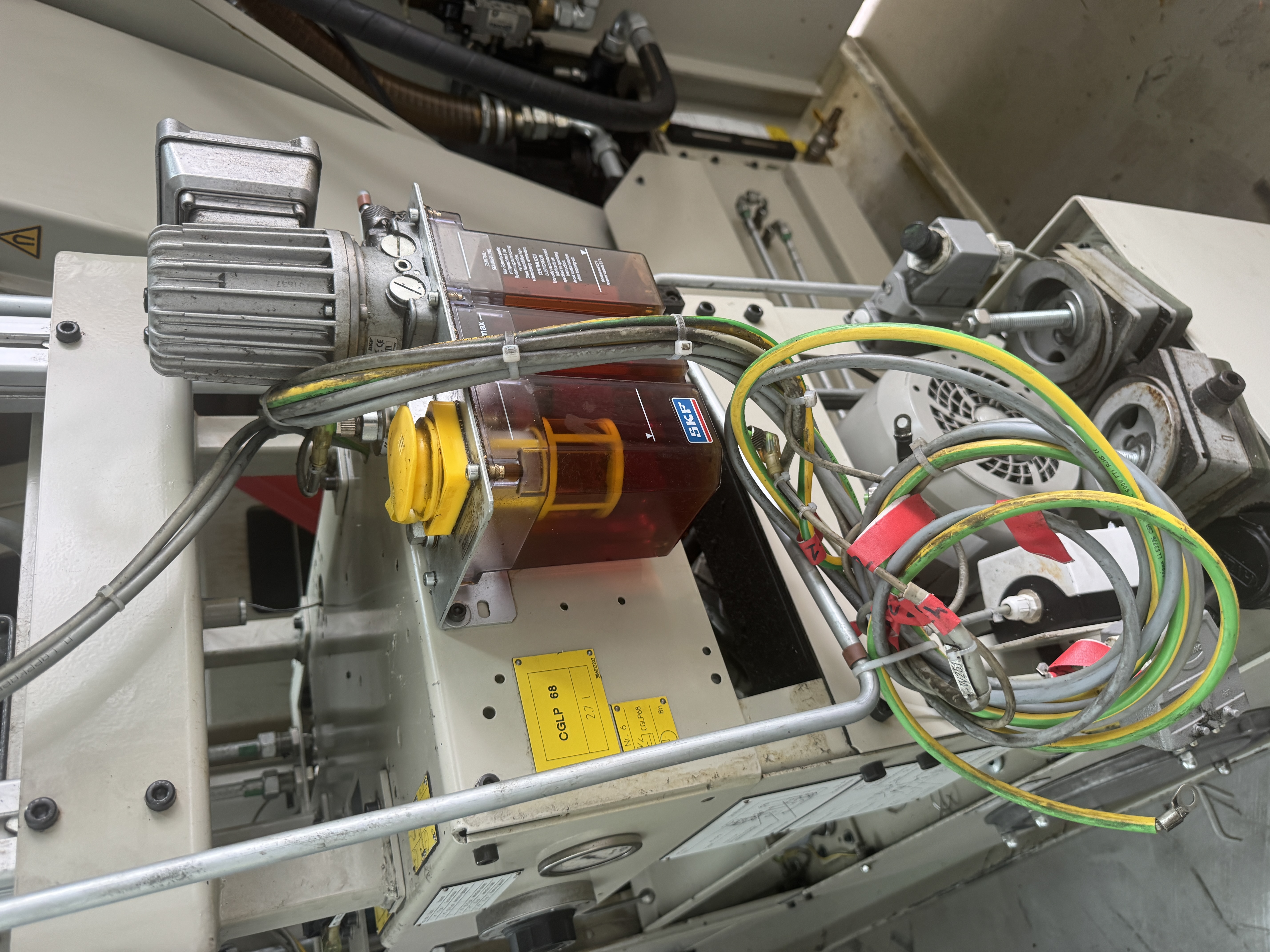

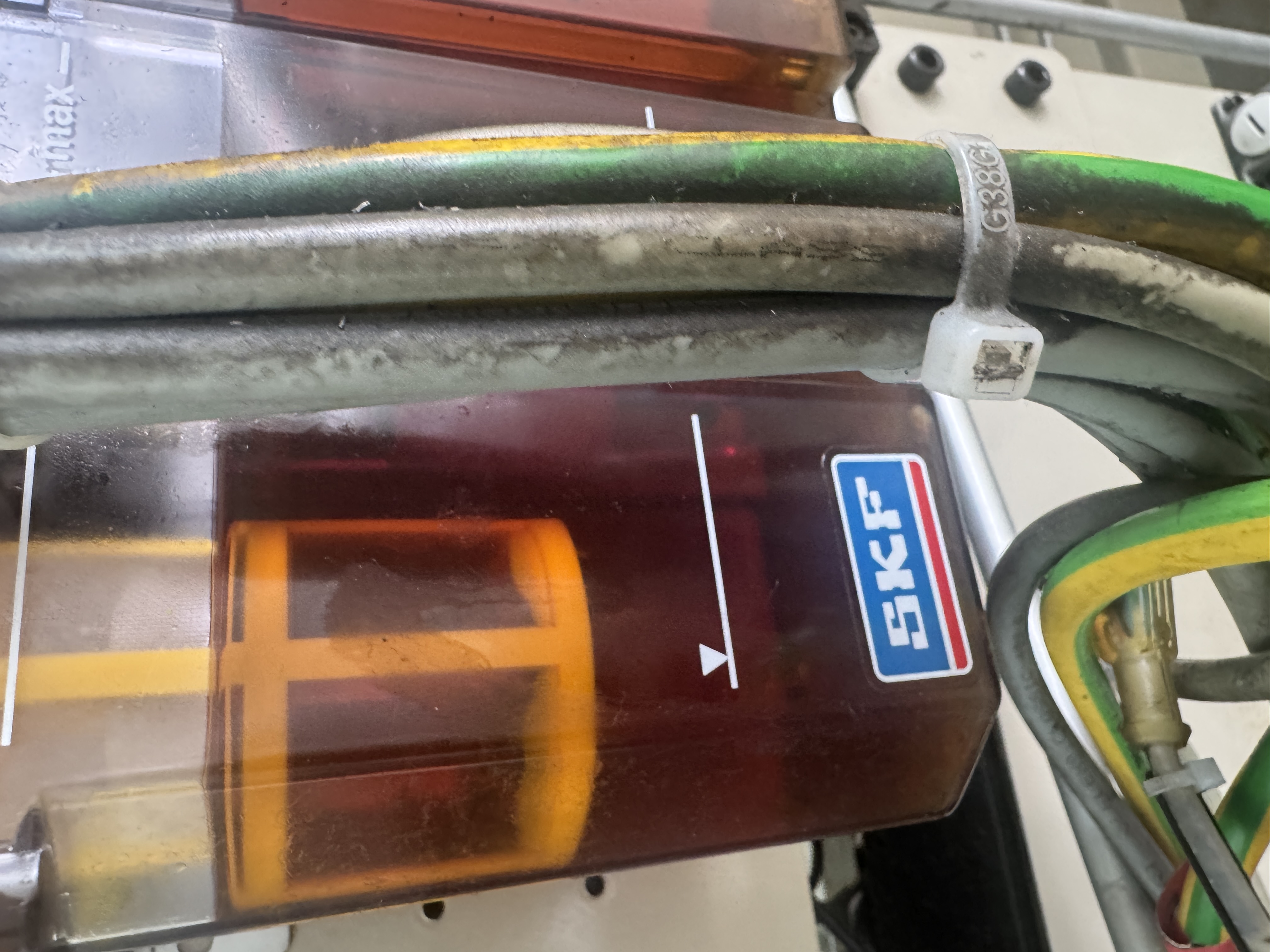

Zentralschmierung

Schmierstoff: CGLP 68

Füllmenge Zentralschmierung: 2,7 Liter

A-Achsen-Schmierung

Schmierstoff: CLP HC 680

Füllmenge: 6 Liter

Kühlschmiermittelanlage: ca. 500 Liter

Separate Kühlung: ca. 95 Liter

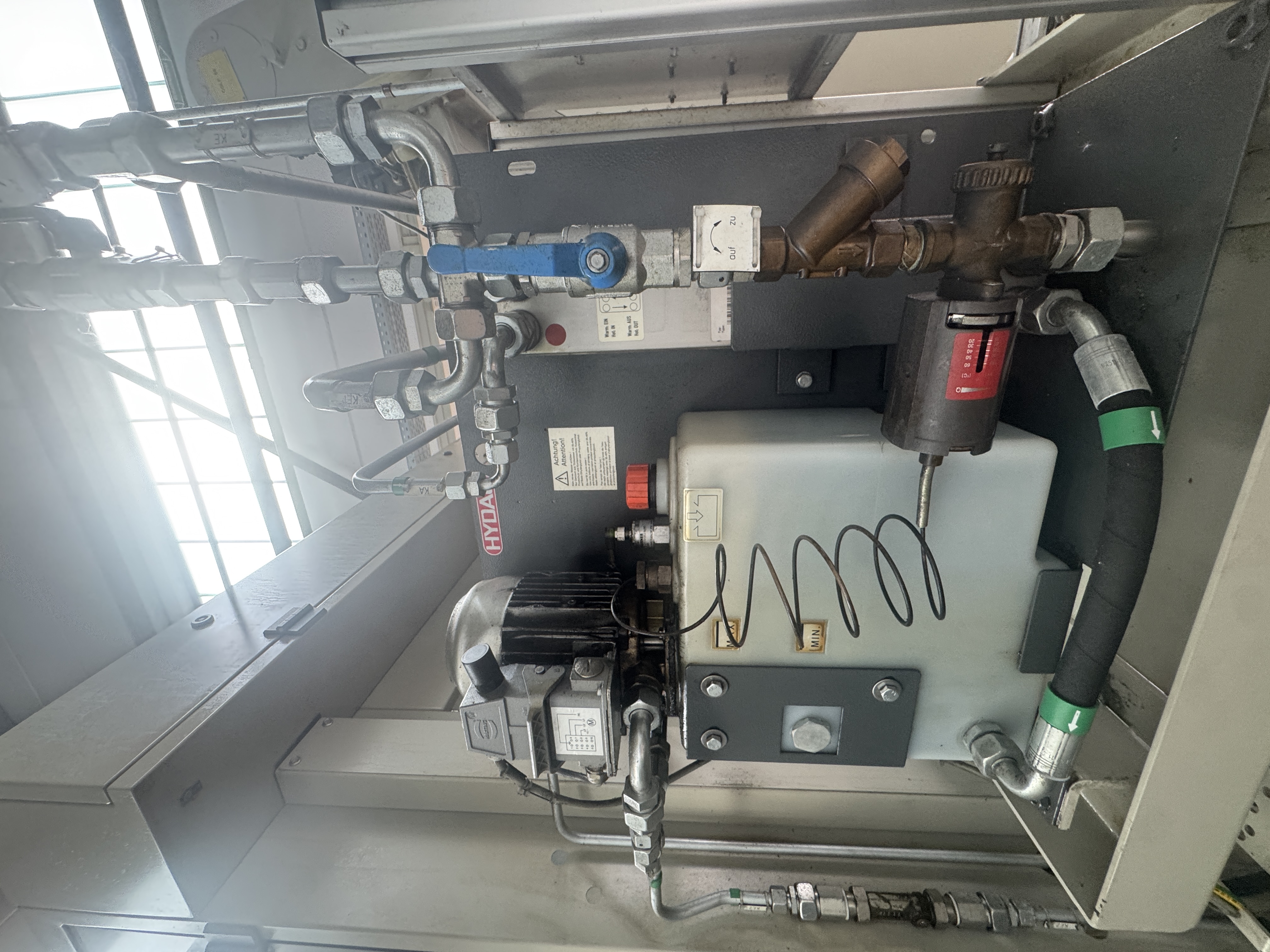

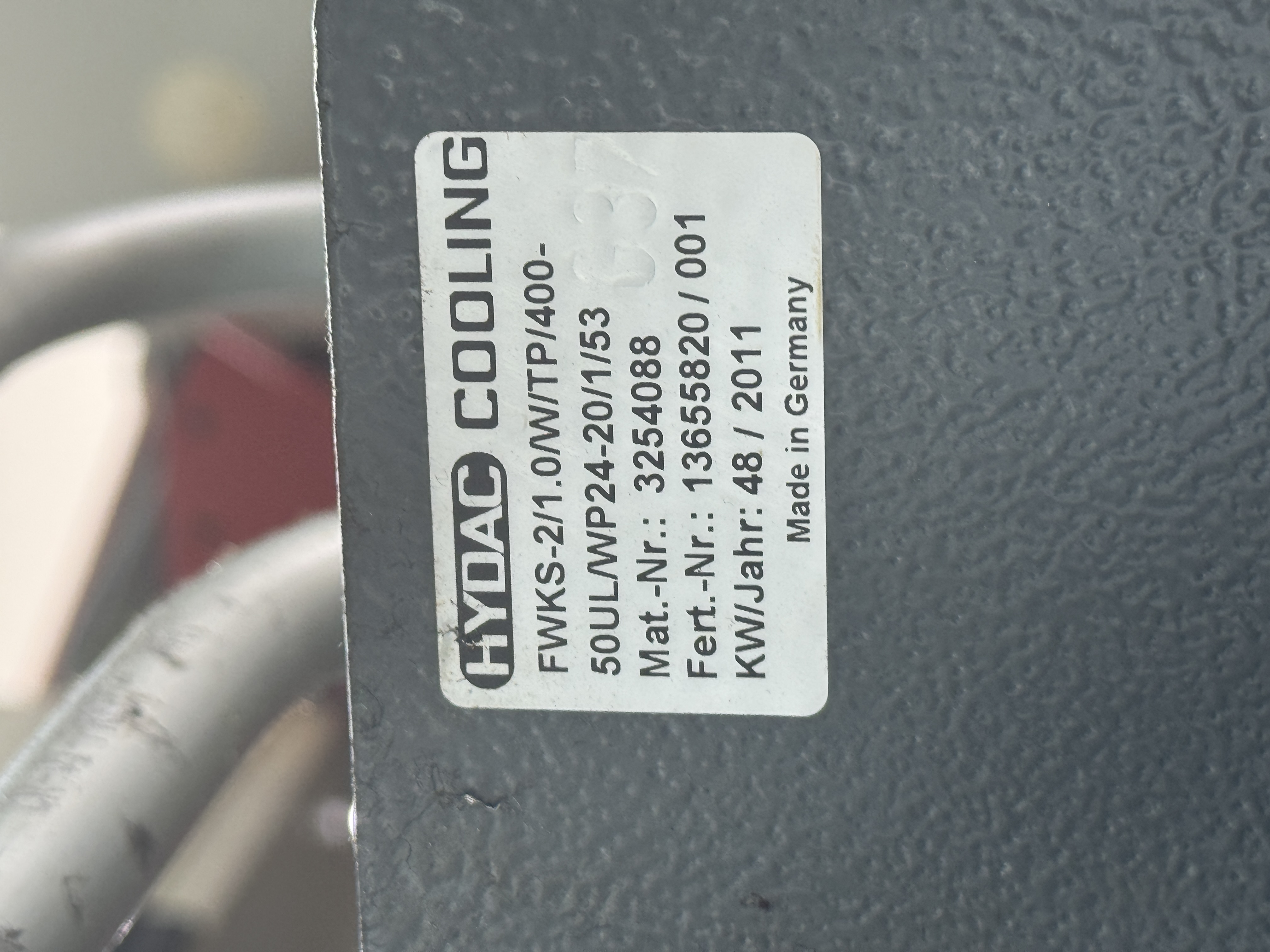

HYDAC Kühlanlage

Typ: FWKS-2/1.0/W/TP/400-50UL/WP24-20/1/53

Material-Nr.: 3254088

Fertigungs-Nr.: 13655820/001

Baujahr Kühlanlage: 2011

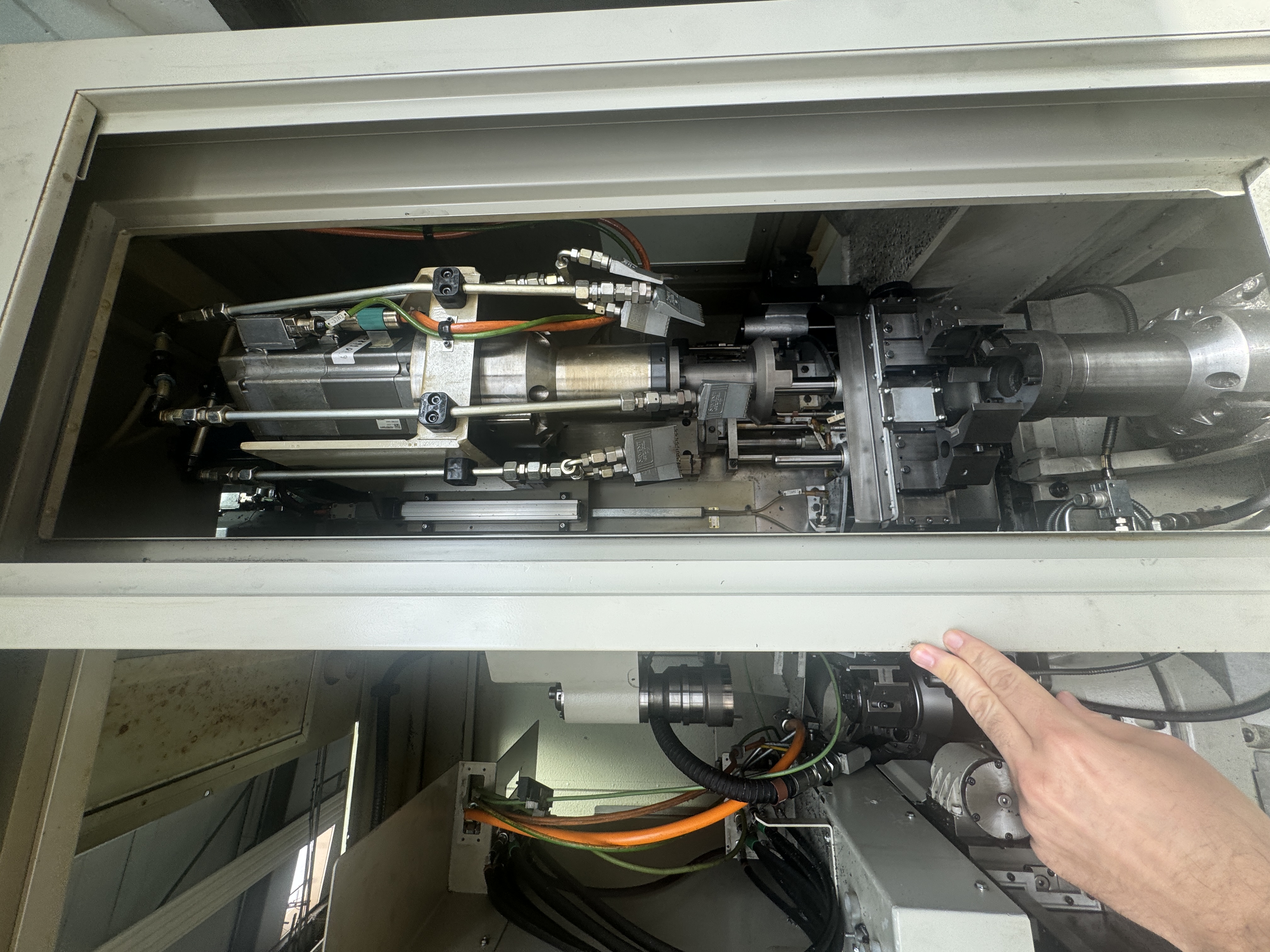

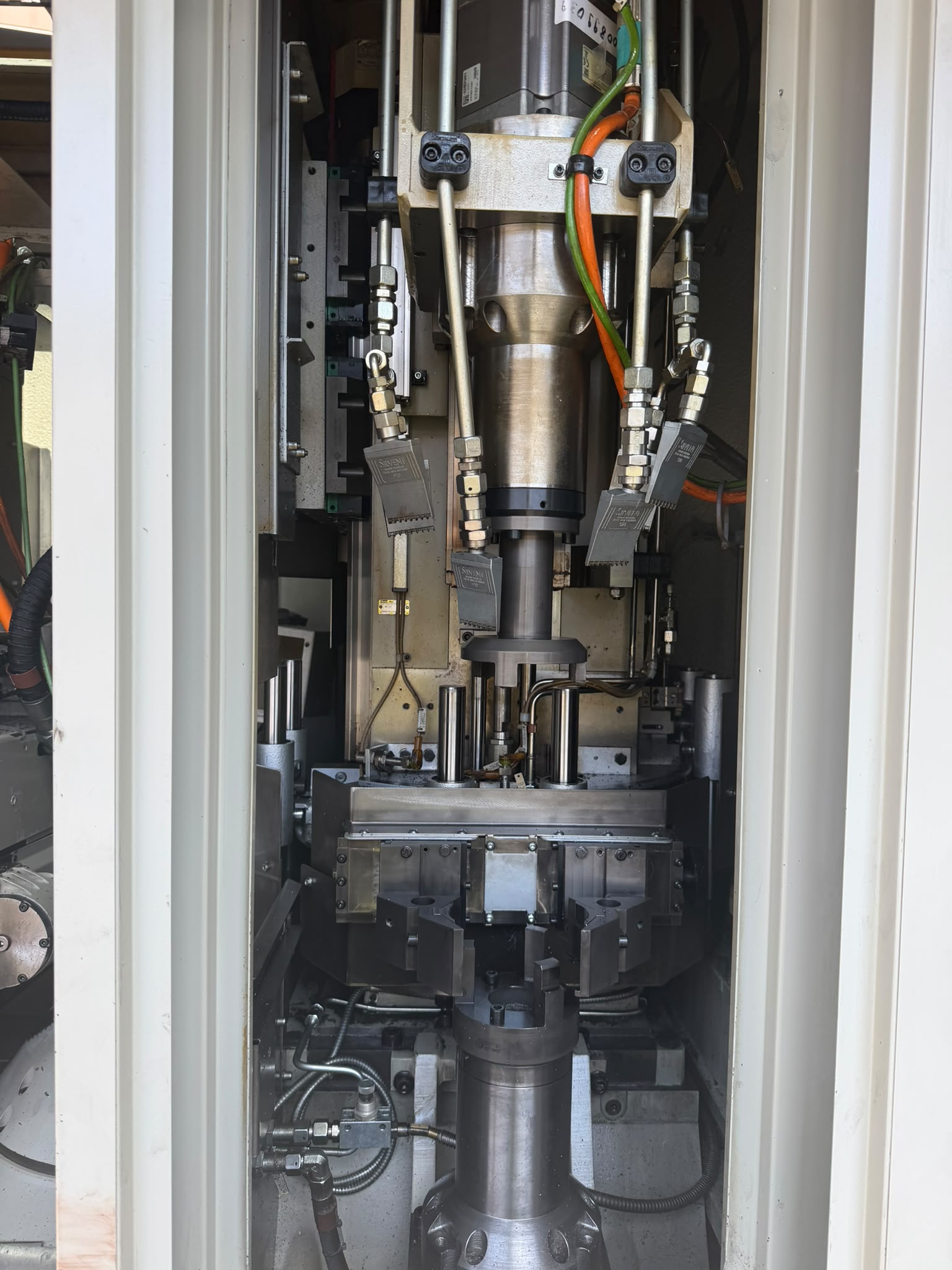

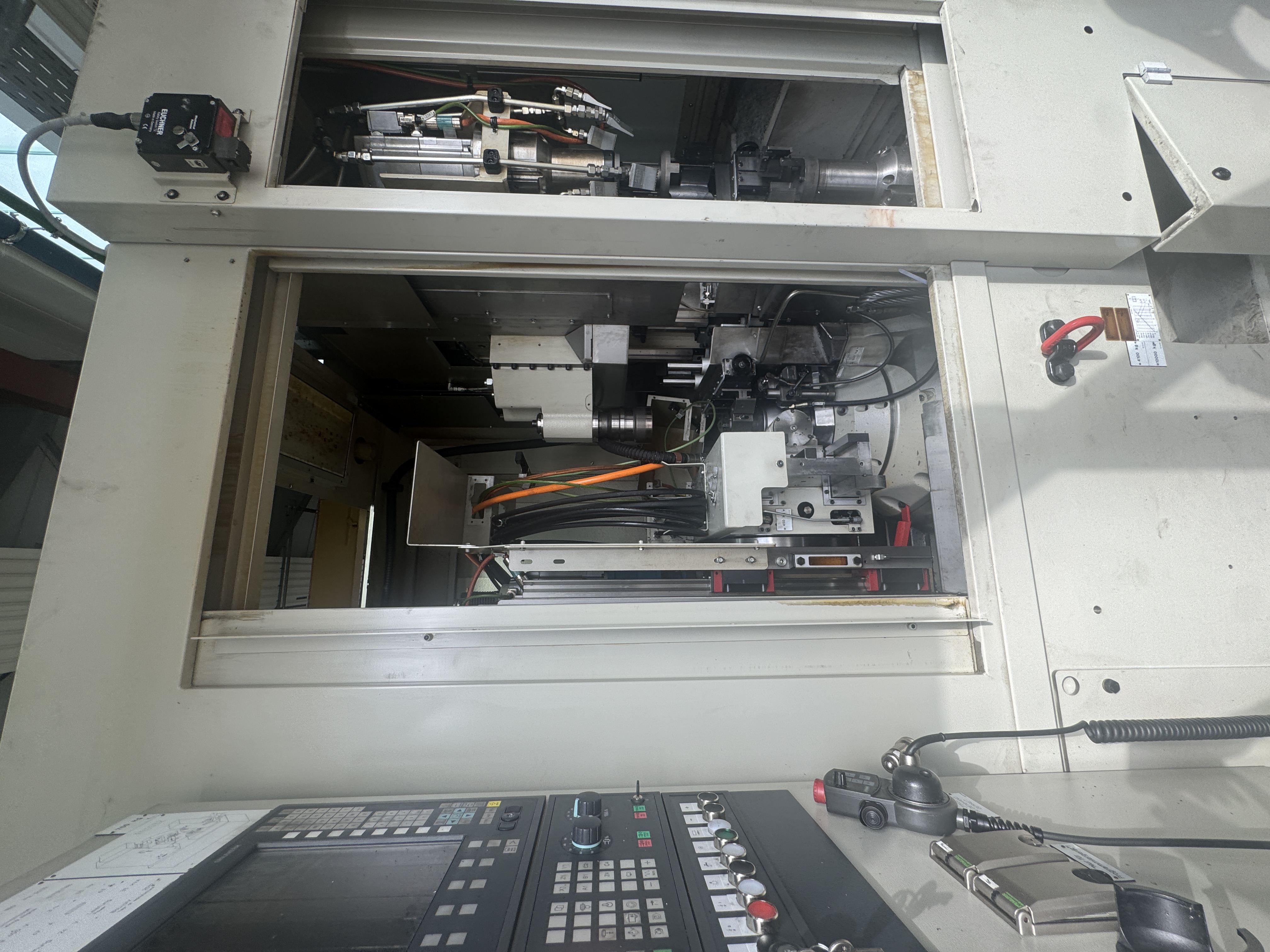

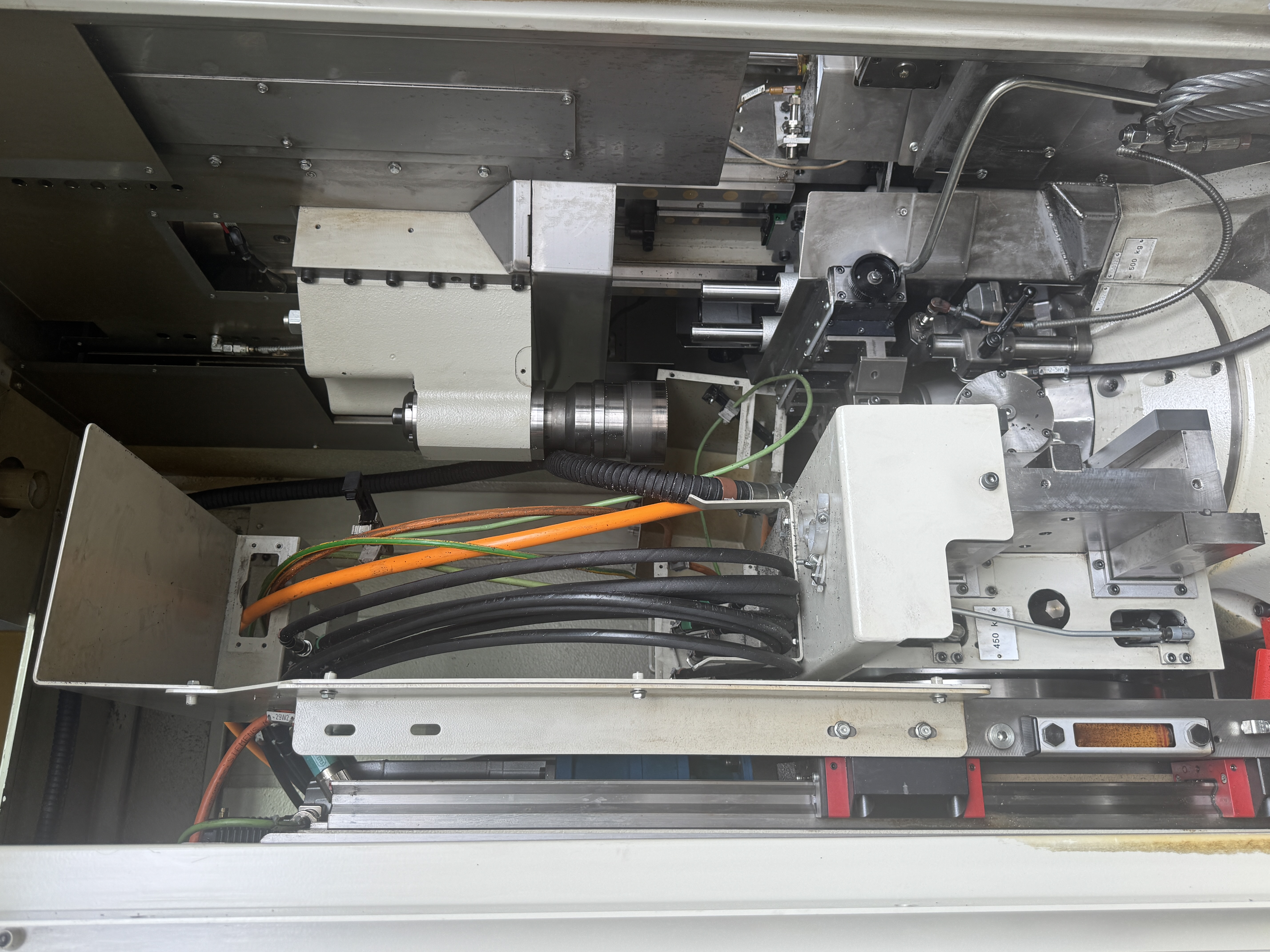

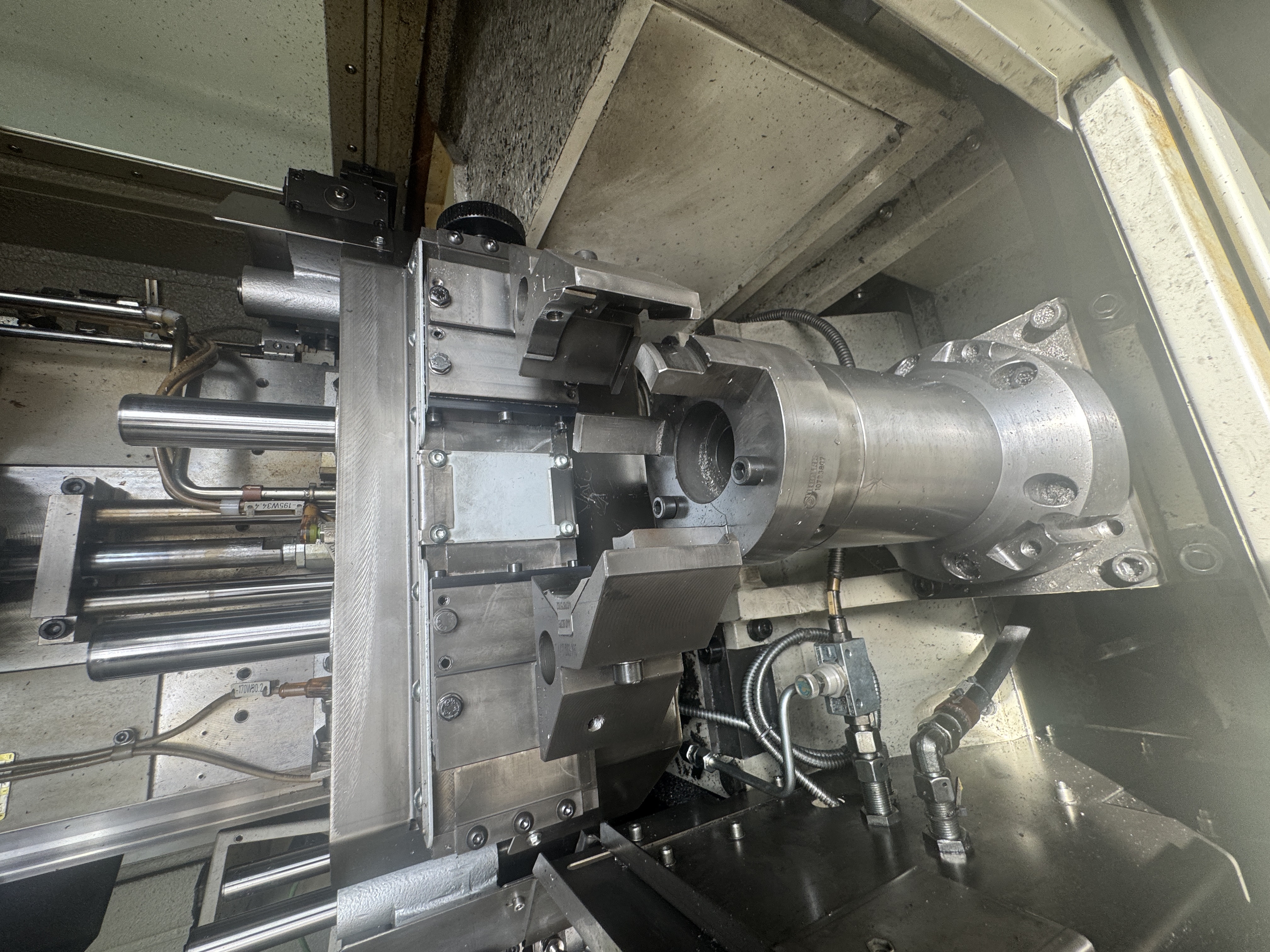

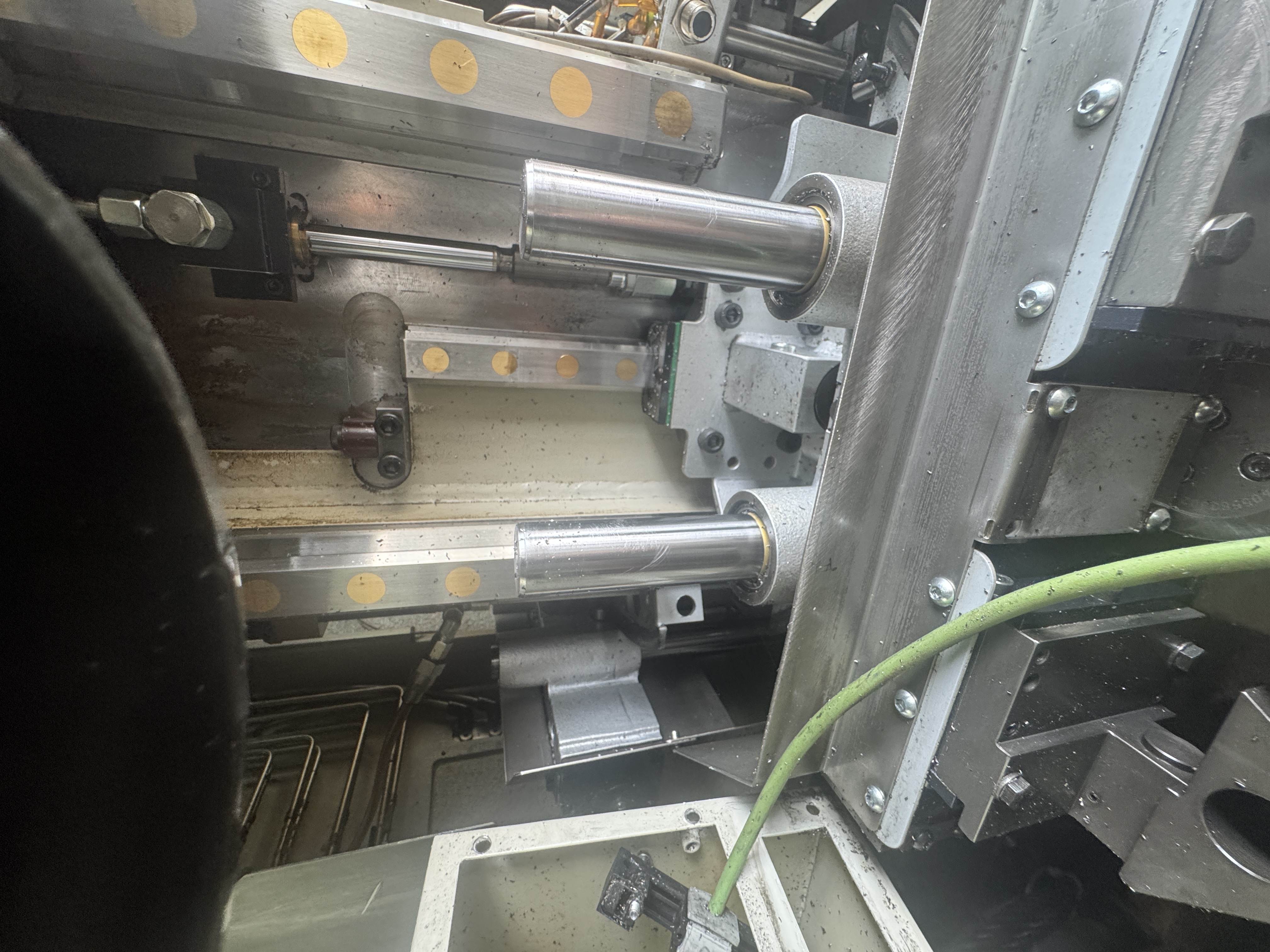

Integriertes Werkstückhandling

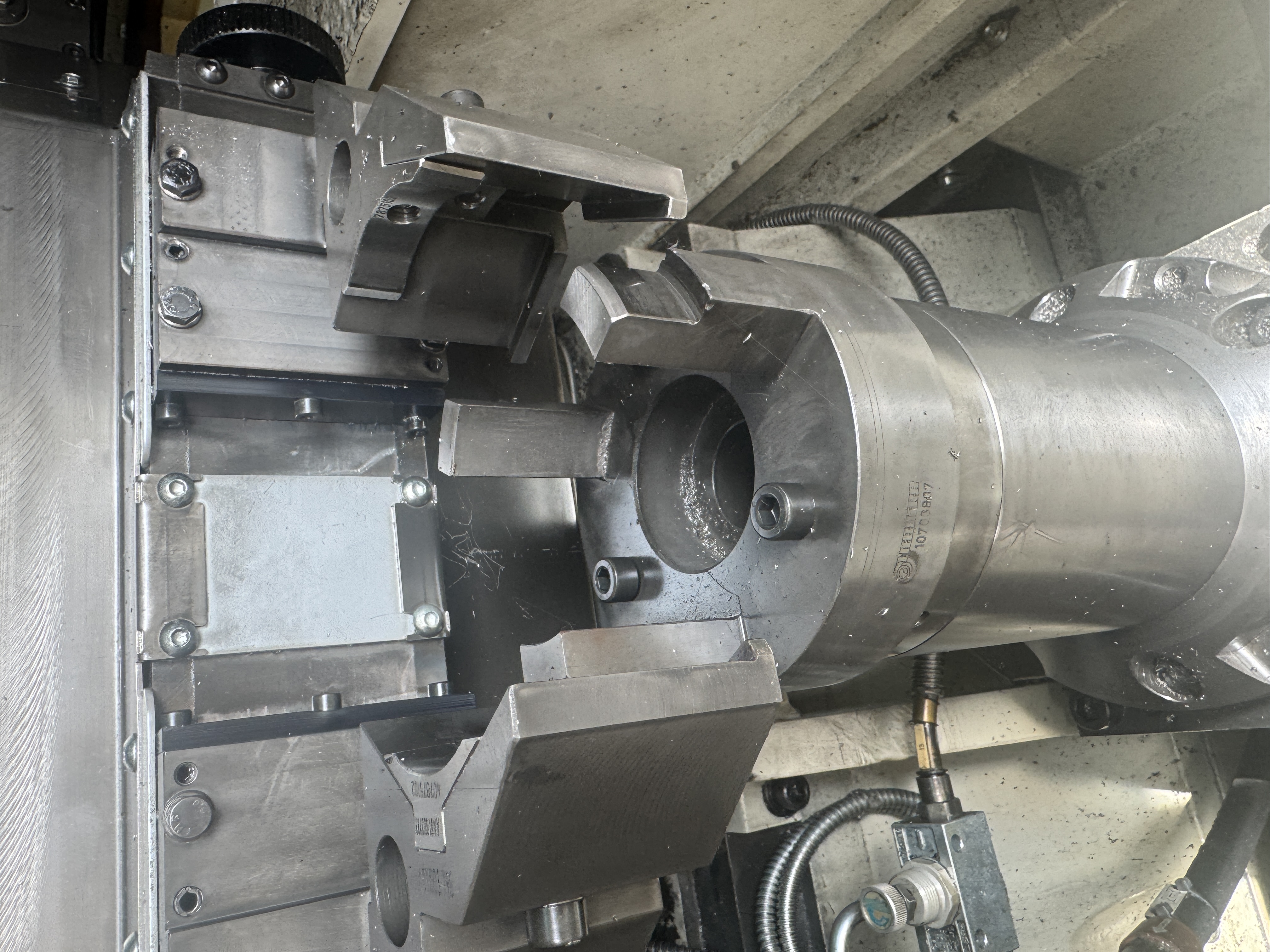

Greifersystem

Übergabestation

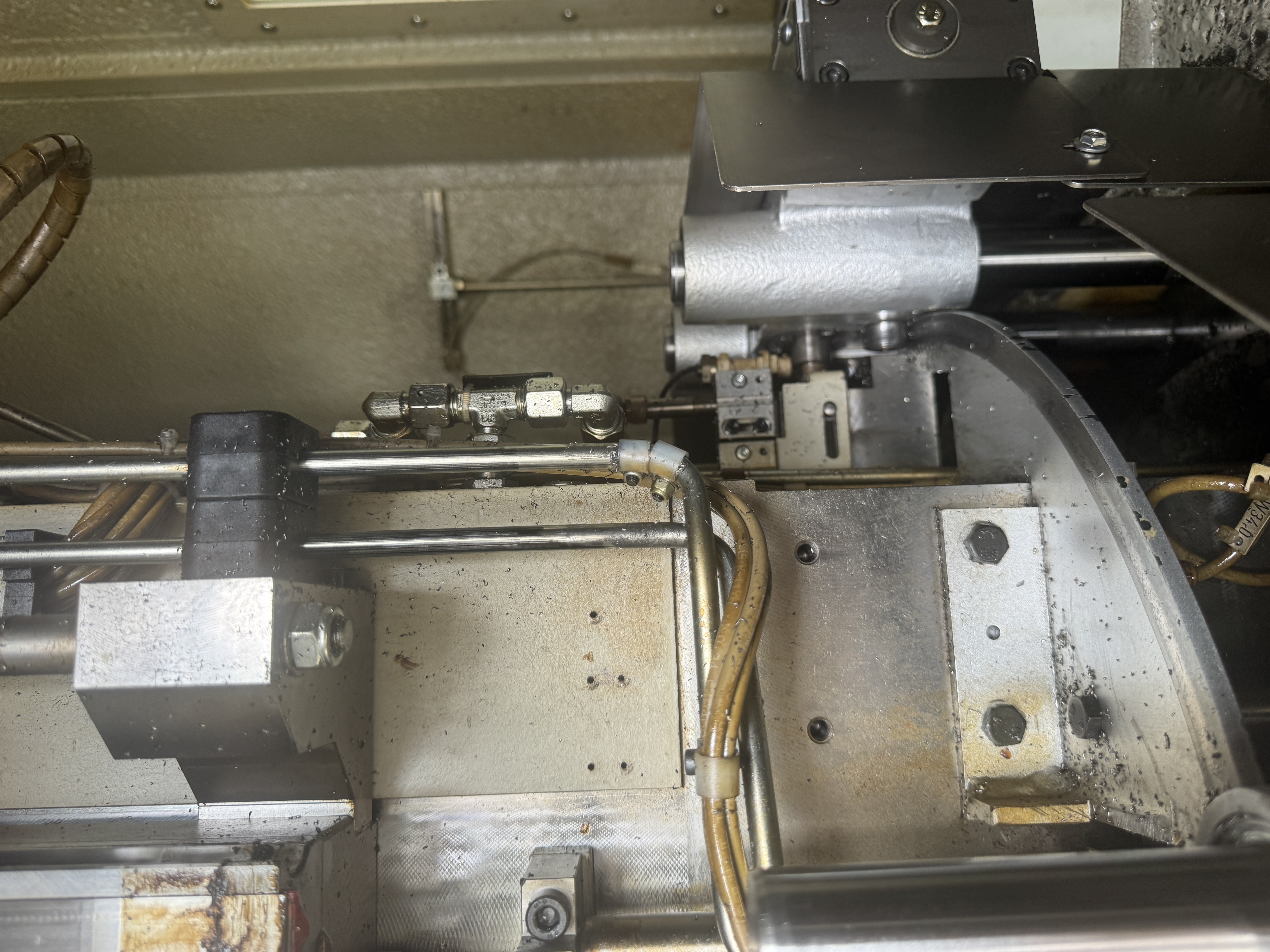

Gegenlager mit Pinole

Absenkeinrichtung

Schleuderstation

Spänespülung

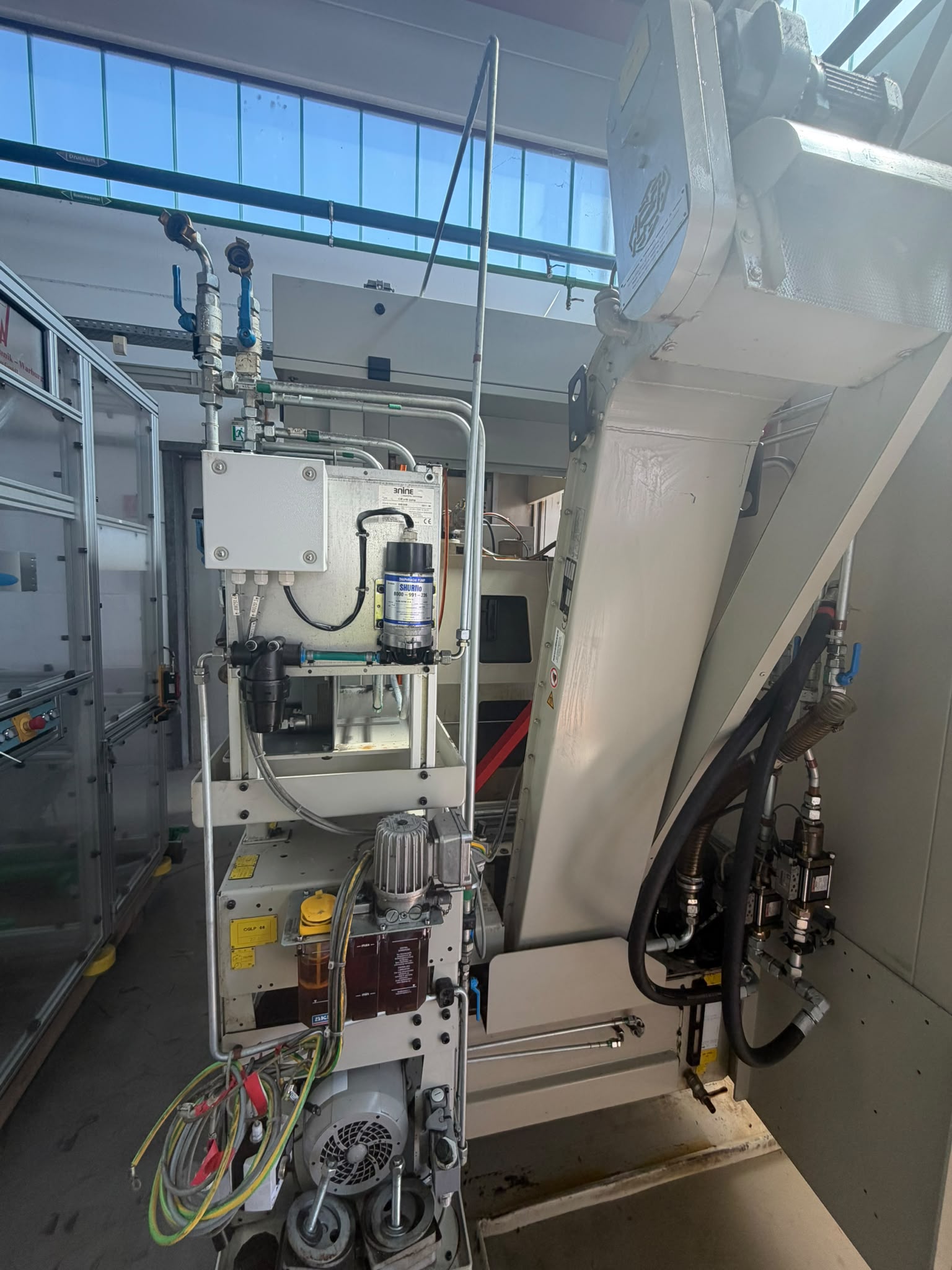

Späneförderer

Schneckenspäneförderer

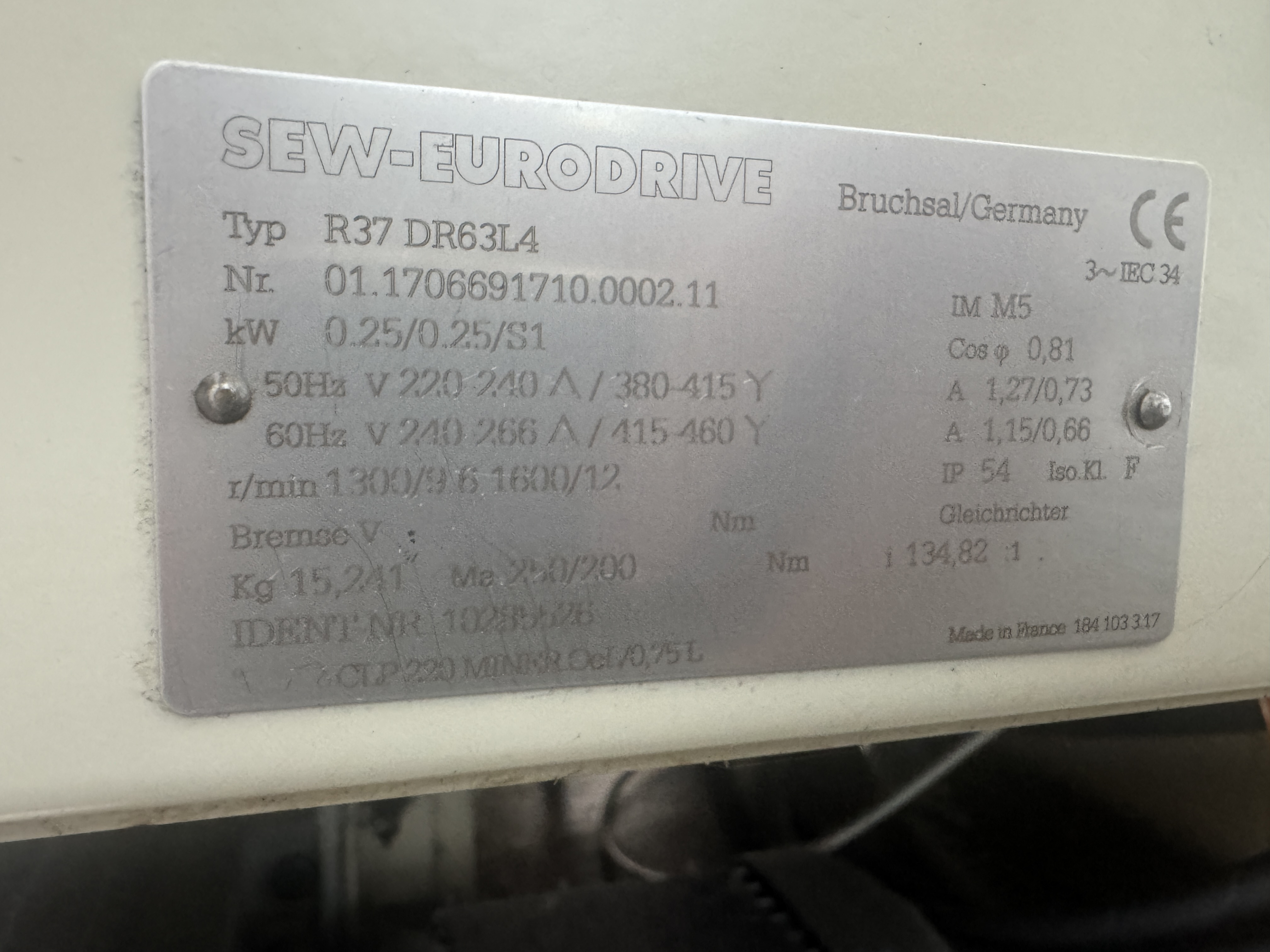

SEW-EURODRIVE Getriebemotor Späneförderung

Typ: R37 DR63L4

Motorleistung: 0,25 kW

Schutzart: IP54

Isolationsklasse: F

Übersetzung: 134,82 : 1

Betriebsspannung: 400 V

Netzanschluss: 3-phasig

Frequenz: 50 Hz

Nennstrom: 47 A

Vorsicherung: 63 A

Steuerspannung: 24 V

Anschlussleistung: 33 kVA
