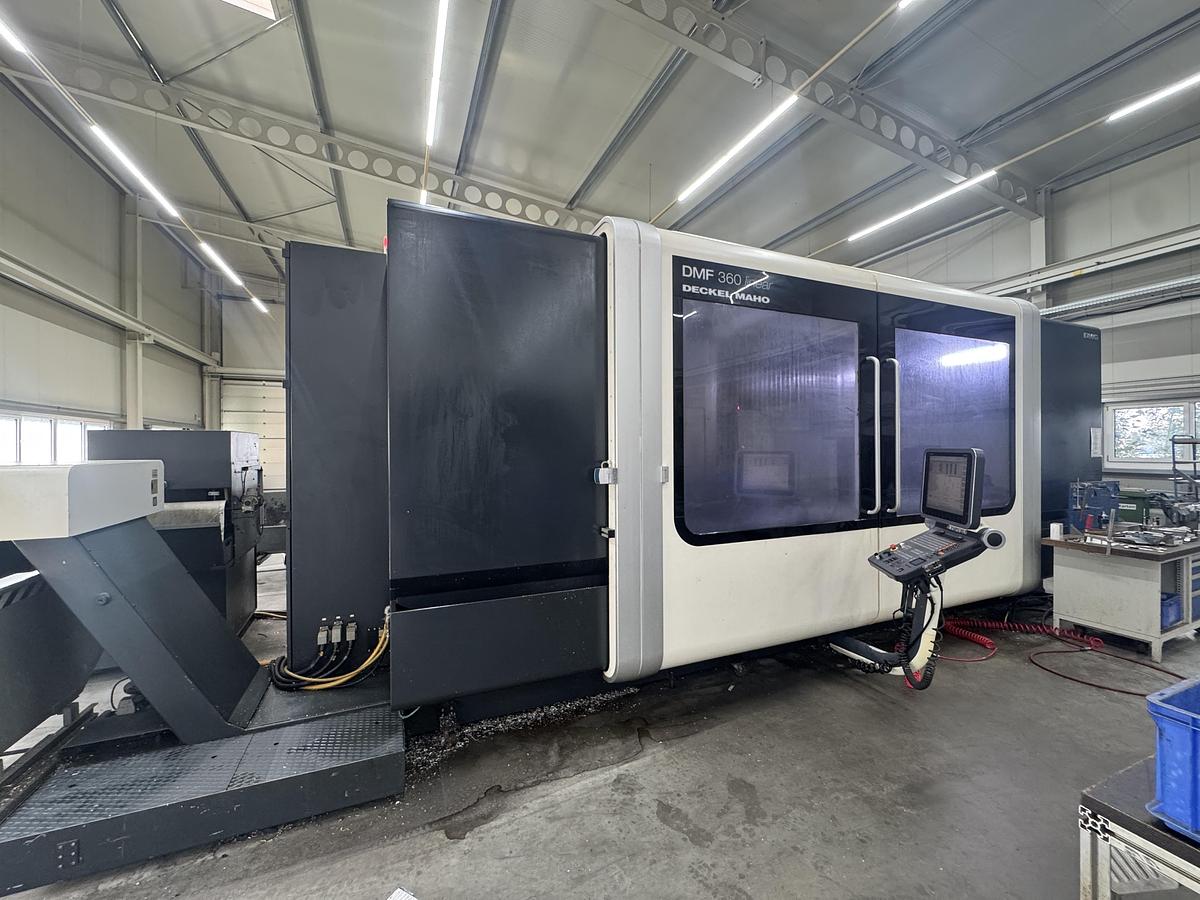

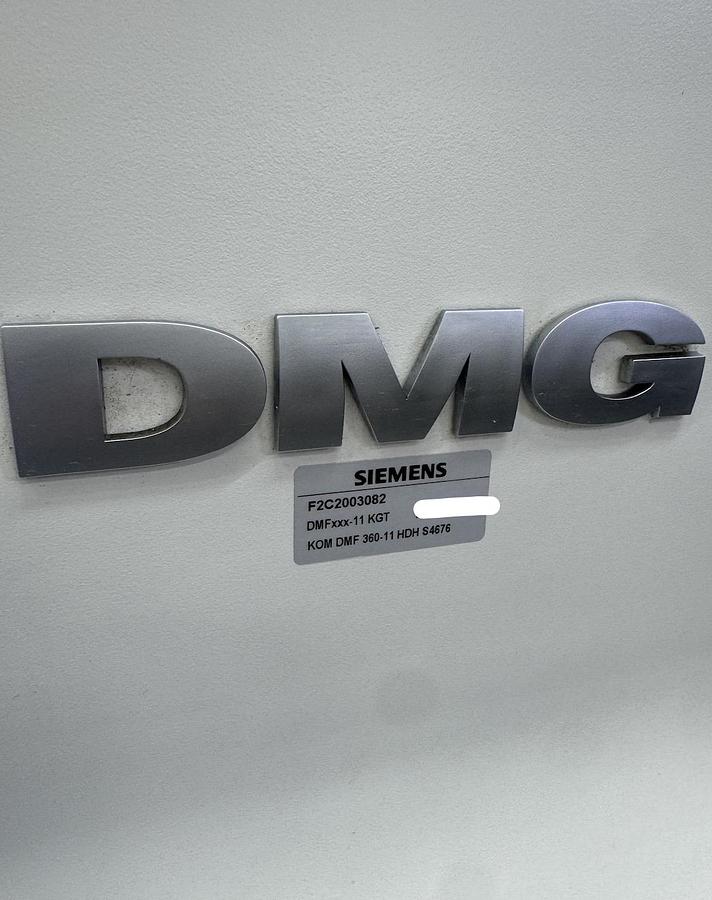

DMG MORI DMF 360-11 LINEAR

DECKEL MAHO DMF 360-11 linear

Hersteller: DECKEL MAHO / DMG

Modell: DMF 360-11 linear

Baujahr: 2012

Maschinentyp: CNC-Fahrständer-Bearbeitungszentrum

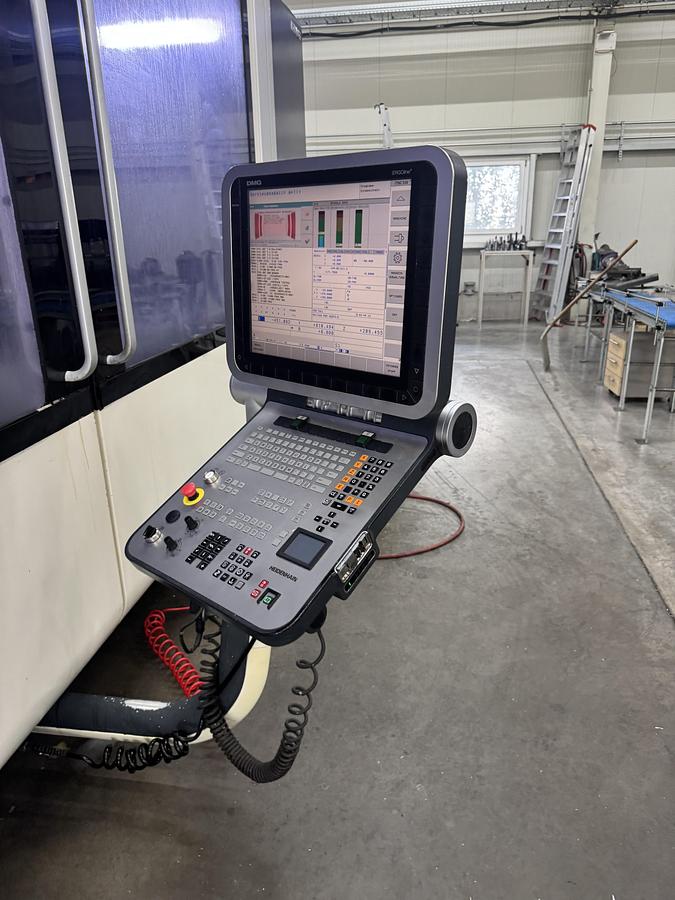

CNC-Steuerung: HEIDENHAIN iTNC 530 / Netservice

Arbeitswege

Verfahrweg X-Achse: 3.600 mm

Verfahrweg Y-Achse: 1.100 mm

Verfahrweg Z-Achse: 900 mm

X-Achsantrieb: Linearantrieb

Eilgang X/Y/Z: 80 / 60 / 60 m/min

Beschleunigung X/Y/Z: 5 / 6 / 6 m/s²

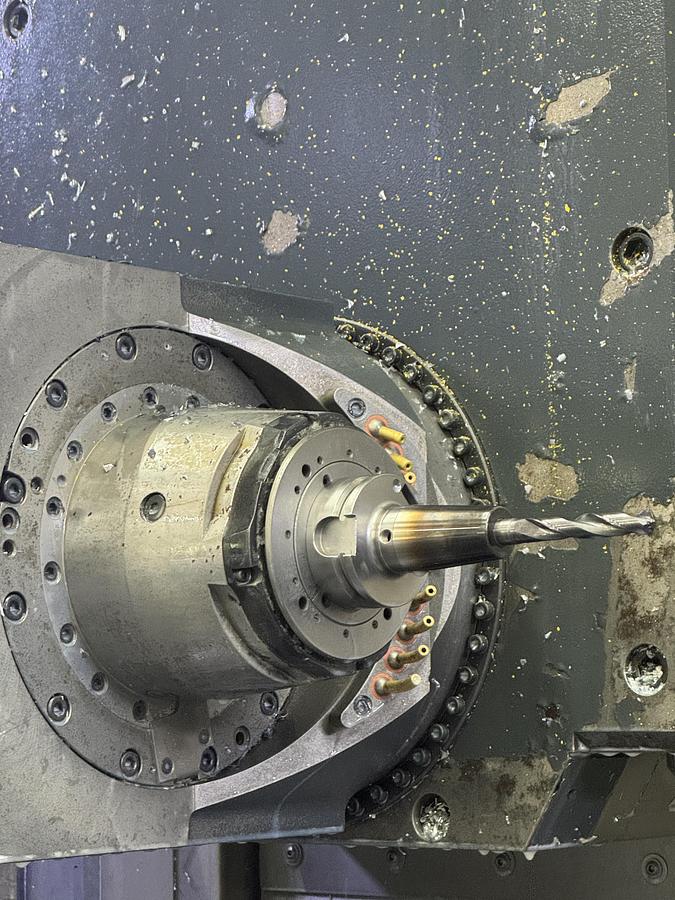

Hauptspindel

Spindeldrehzahl: 20–18.000 U/min

Werkzeugaufnahme: HSK-A63

Spindelleistung: 35 / 25 kW

Werkzeugwechsler

Werkzeugmagazin: 60 Plätze

Ausführung: Kettenmagazin mit Doppelgreifer

Span-zu-Span-Zeit: 7,5 Sekunden

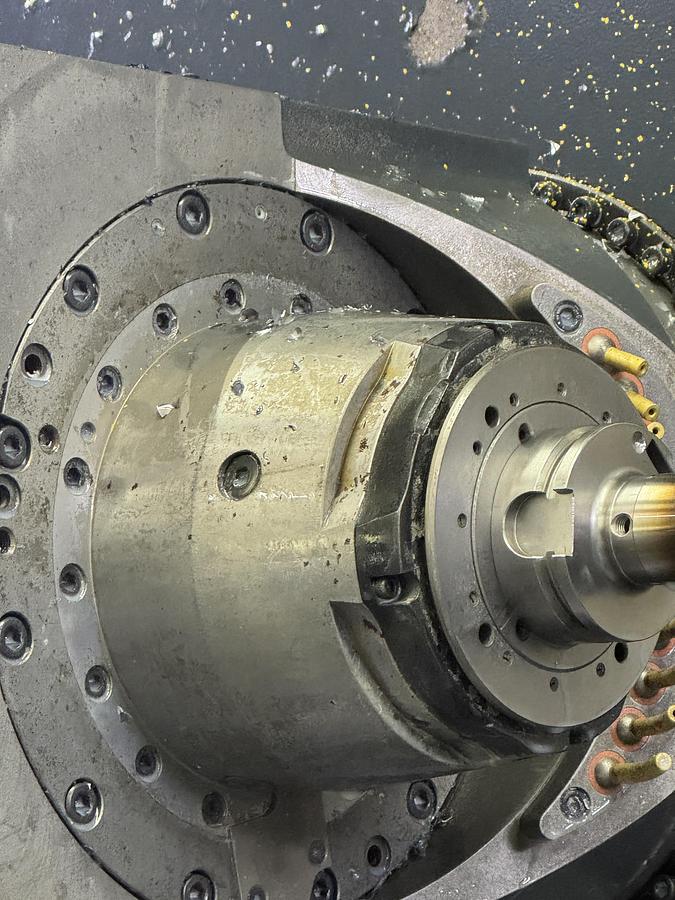

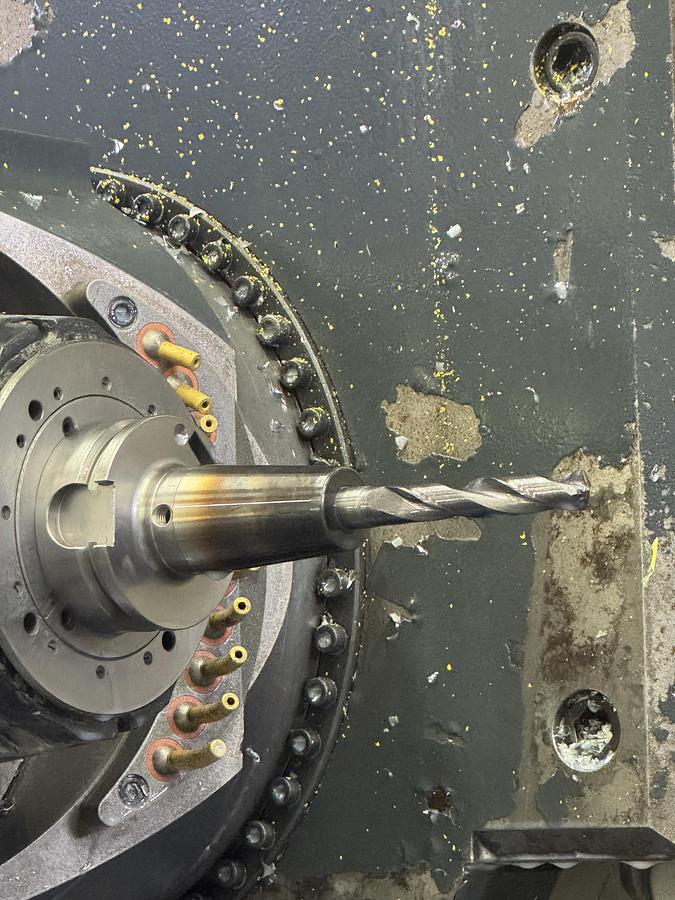

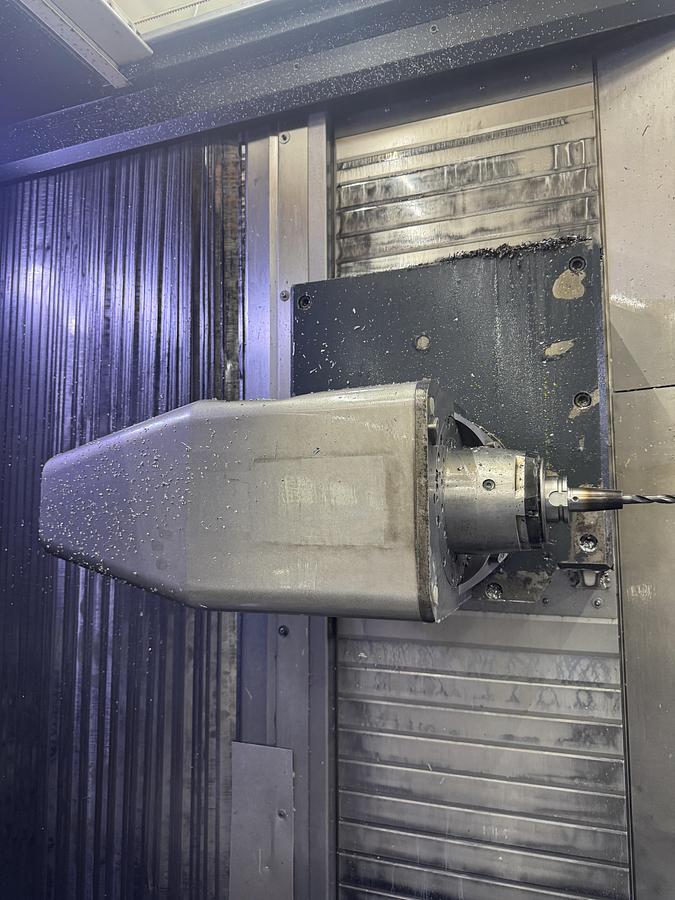

Schwenkkopf / 5-Achs-Ausstattung

CNC-gesteuerter Schwenkkopf: Ja

B-Achse: Ja

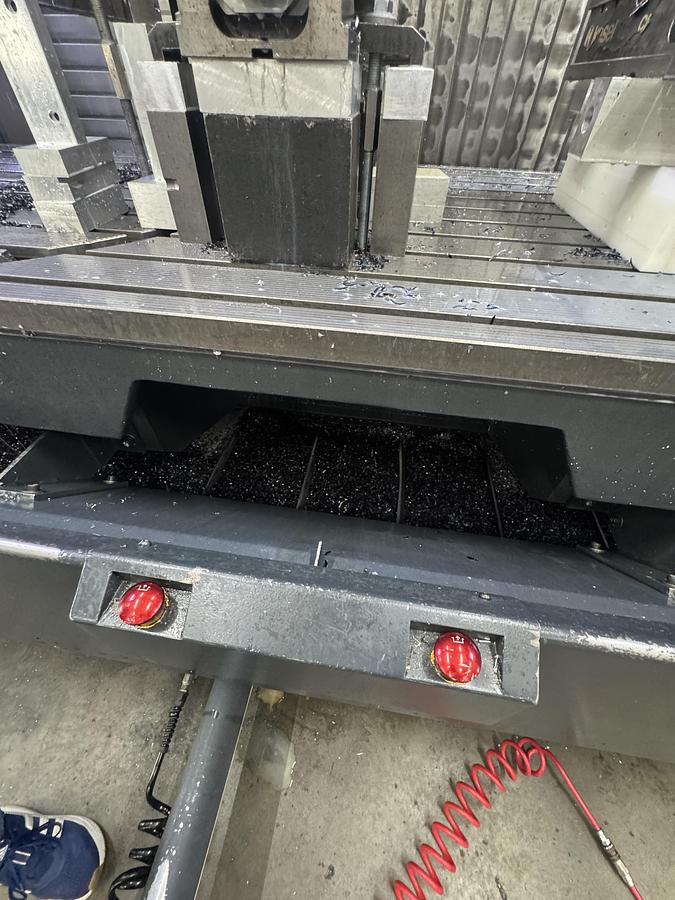

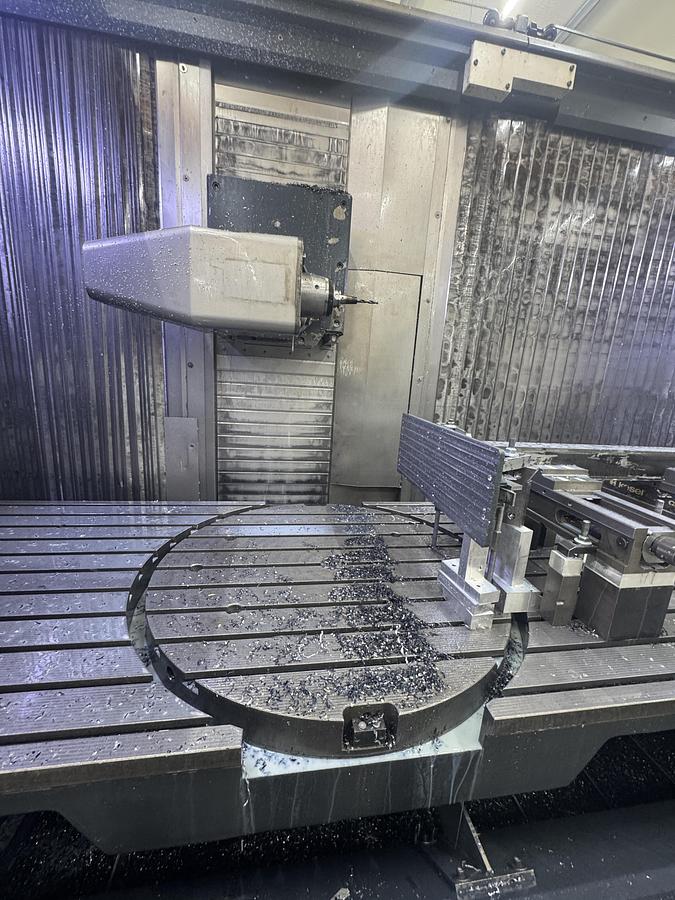

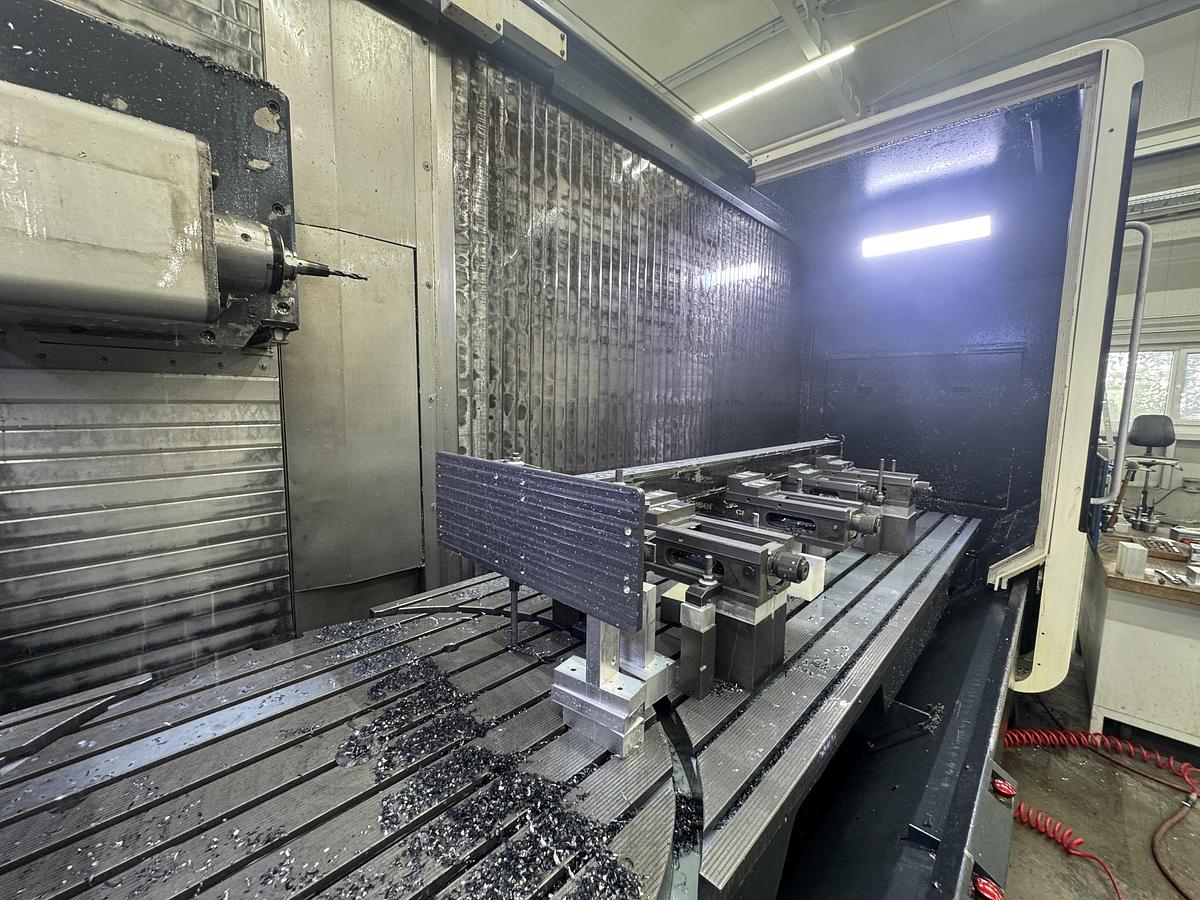

Tisch

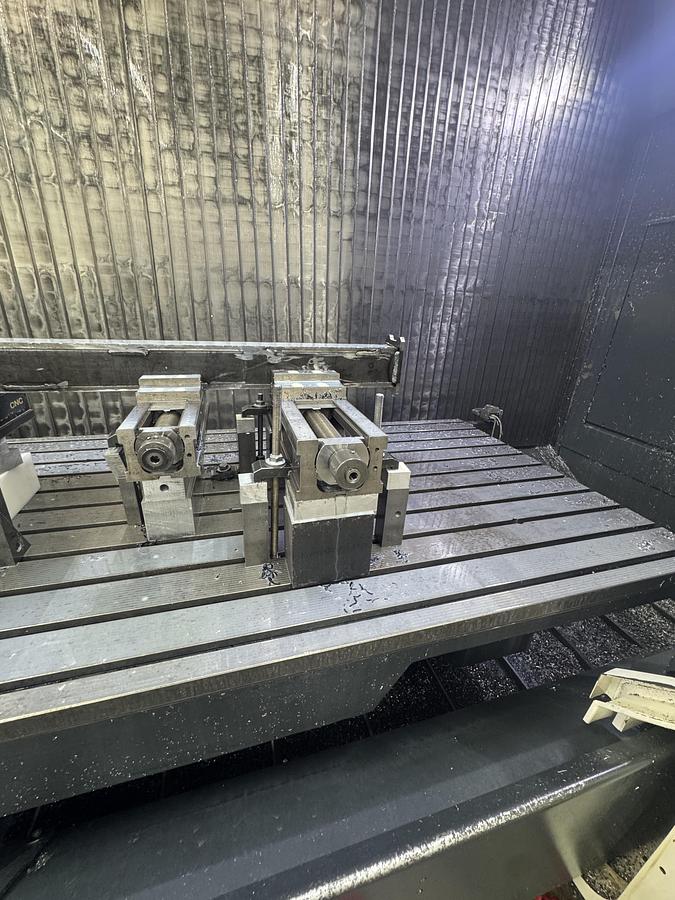

Festtisch: 4.200 × 1.100 mm

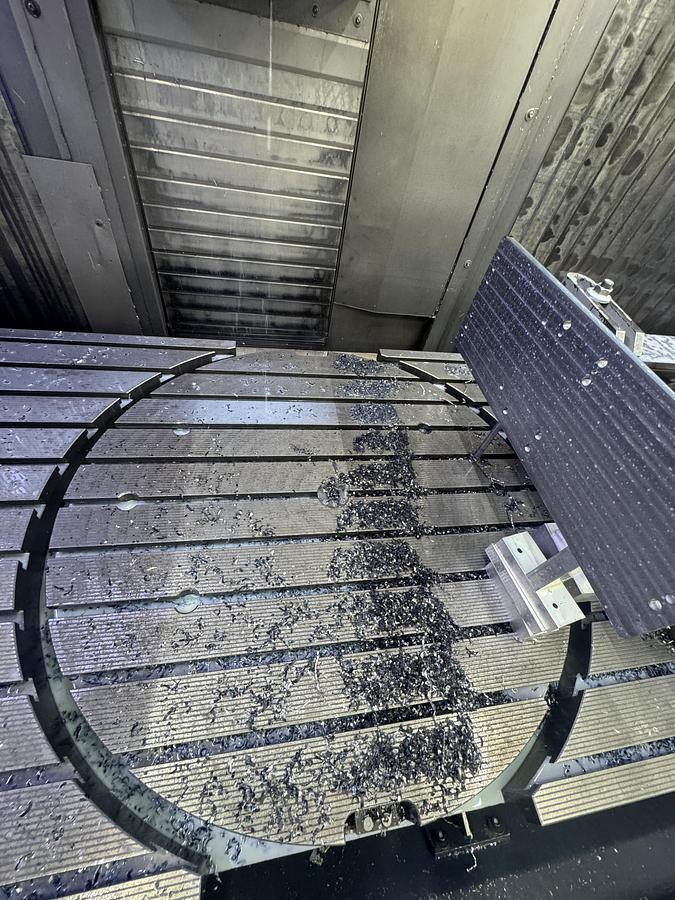

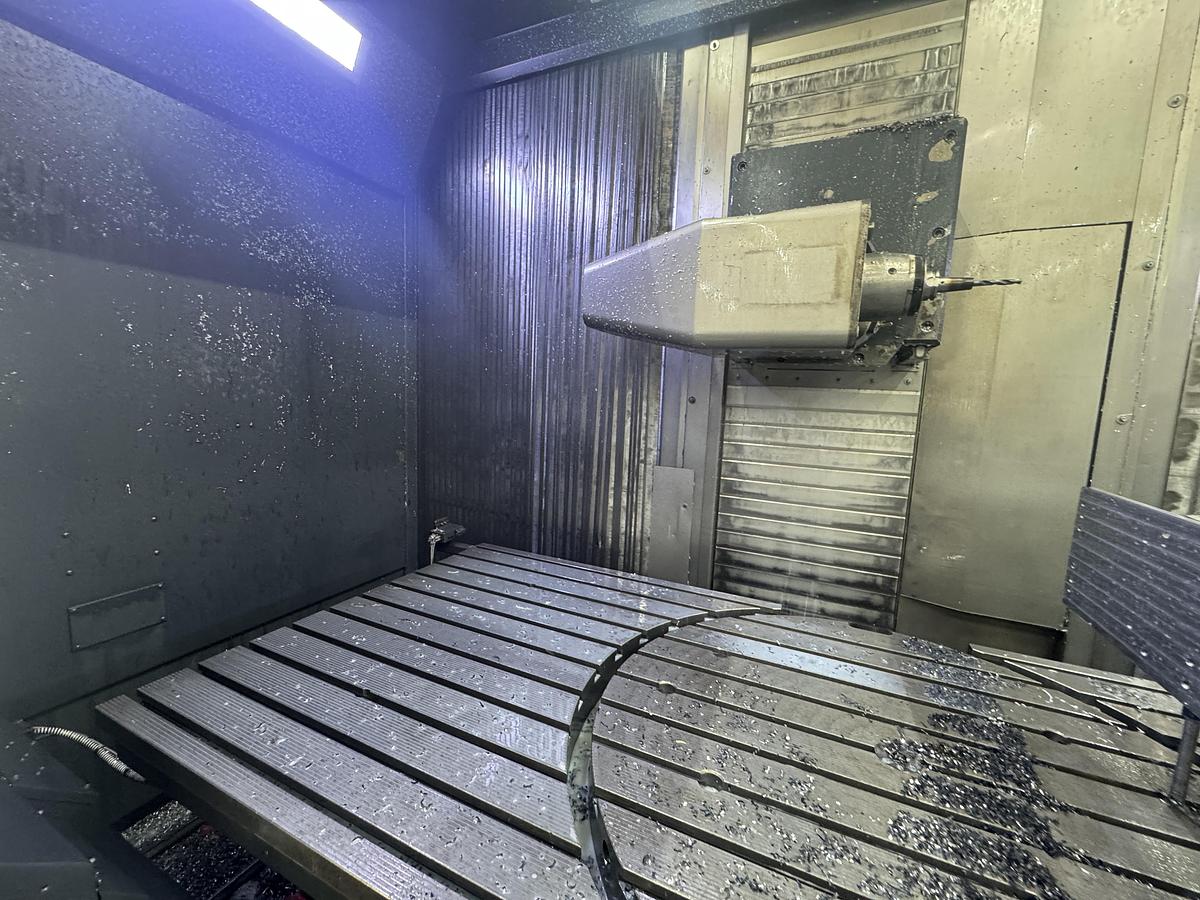

Integrierter Rundtisch: Ø 1.050 mm

Max. Rundtischbelastung: 1.200 kg

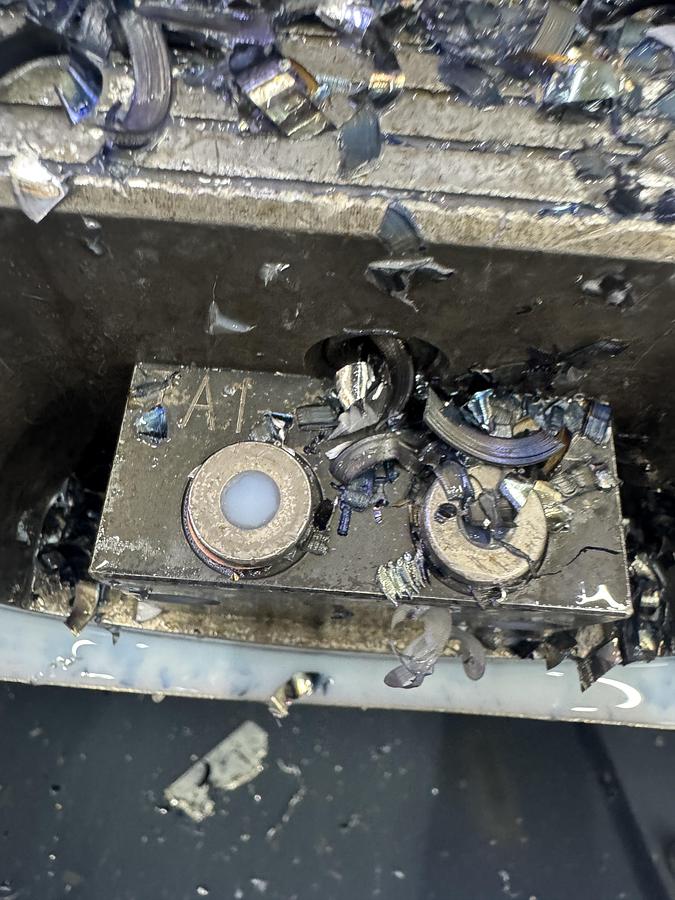

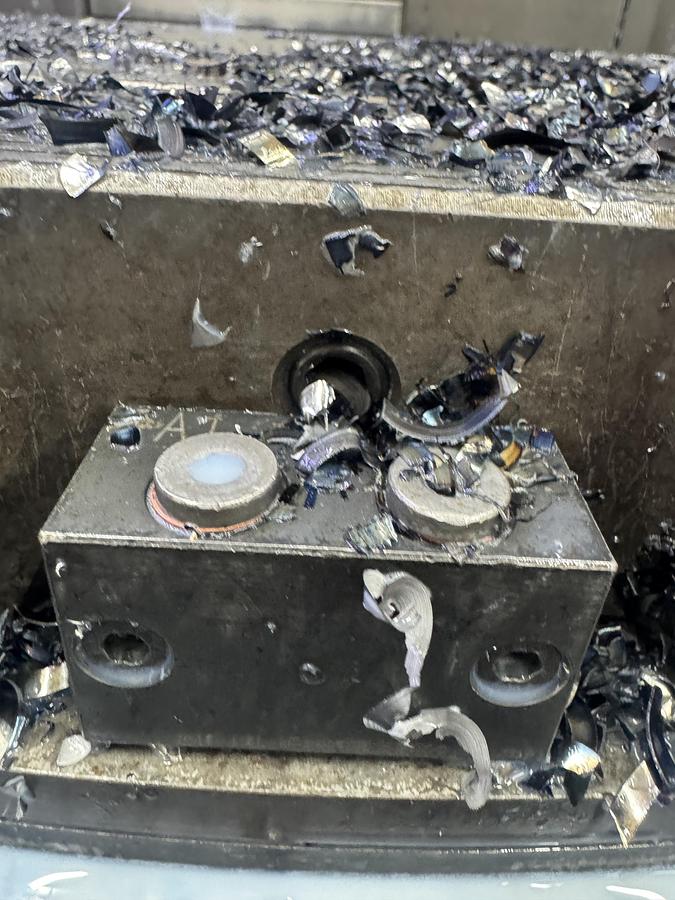

Rundtischklemmung: hydraulisch

Hydraulischer Spanndruck: 30–240 bar

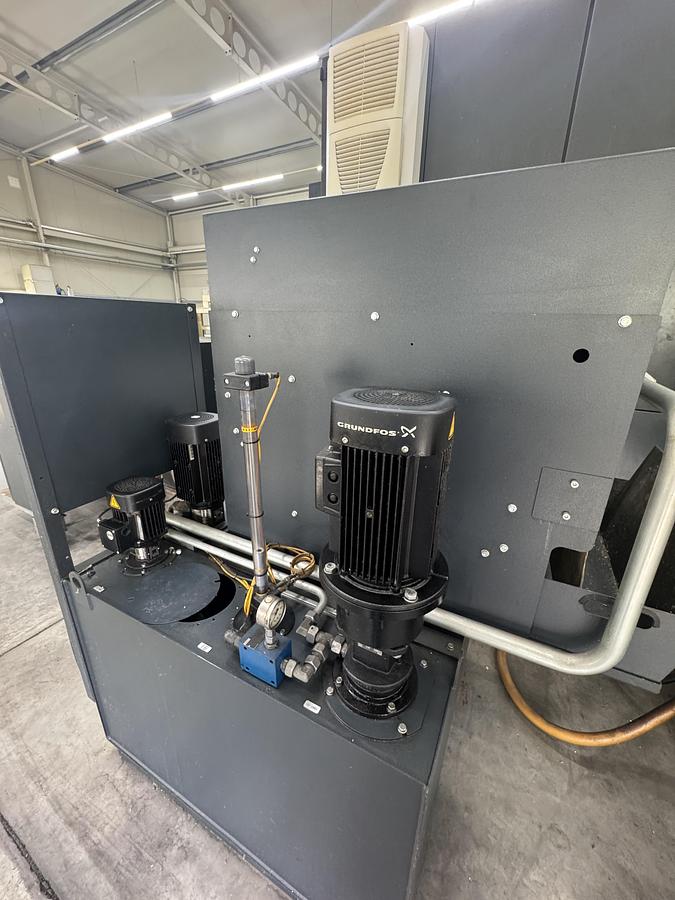

Kühlmittel / Späneentsorgung

Innenkühlung durch die Spindel: 40 bar

Kühlmitteltank: 980 Liter

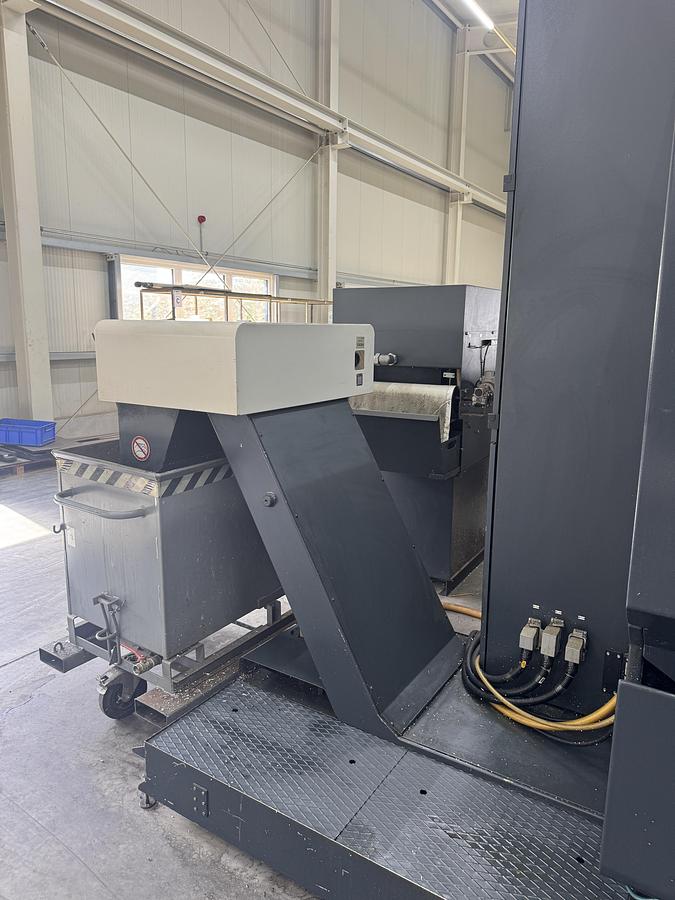

Späneförderer: Ja

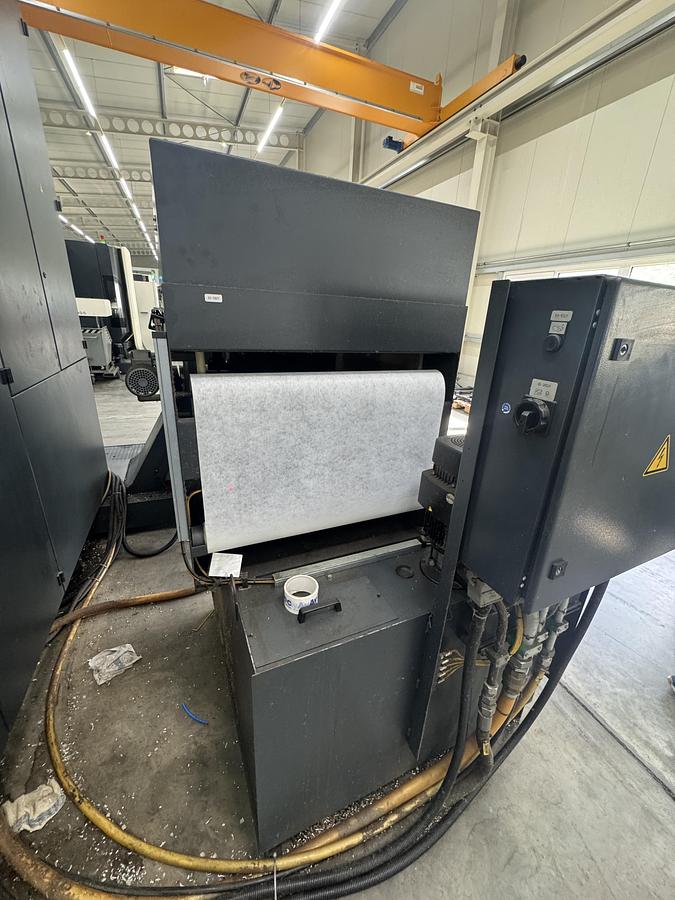

Filteranlage: Ja

Spülpistole: Ja

Blasluft durch die Spindel: Ja

Mess- und Überwachungssysteme

Messtaster: HEIDENHAIN TS 649 DMG Infrarot-Messtaster

Werkzeugbruchkontrolle: Laser

Arbeitsraum / Ausstattung

Pendelbearbeitung: Ja

Arbeitsbereiche: 2

Arbeitsraumtrennwand: herausnehmbar

Automatische Arbeitsraumtüren: Ja

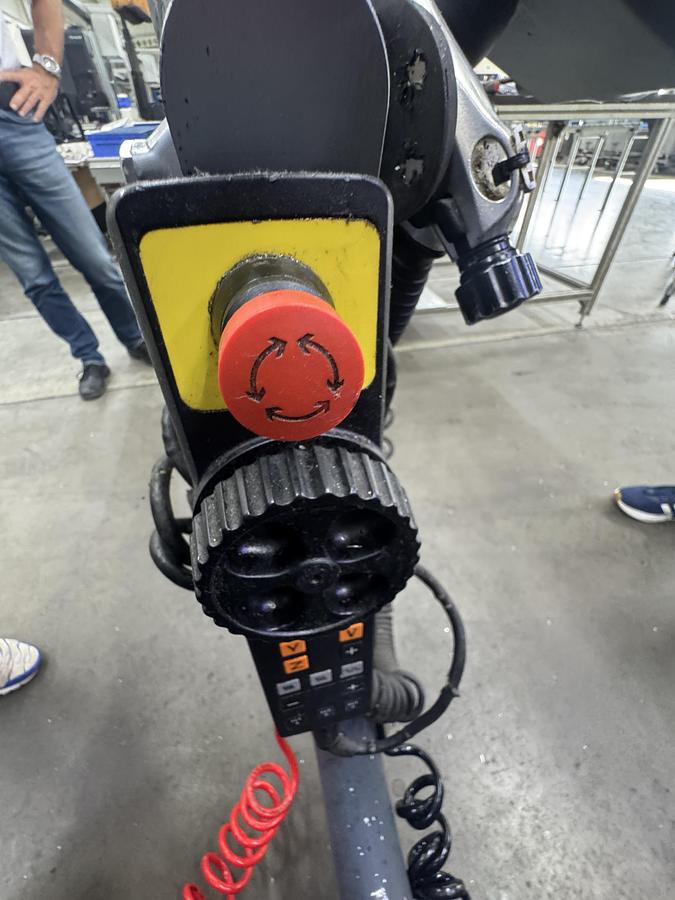

Elektronisches Handrad: Ja

Betriebsart 4 / Prozessbeobachtung: Ja

Rotierende Sichtscheiben: 2

Sicherheitspaket bei Netzausfall: Ja

Überspannungsschutz: Ja

Unterspannungsüberwachung: Ja

DMG Netservice Client: Ja

DMG Messenger Web: Ja

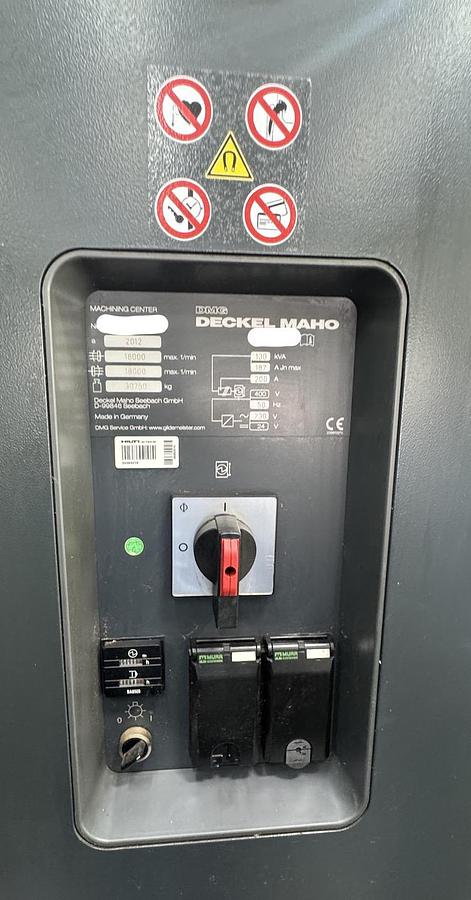

Elektrische Daten laut Typenschild

Maschinengewicht: 30.750 kg

Anschlussleistung: 130 kVA

Max. Nennstrom: 187 A

Absicherung: 200 A

Netzspannung: 400 V

Frequenz: 50 Hz

Steuerspannungen: 230 V / 24 V

Betriebsstunden

Oberer Zähler / Betriebs- bzw. Einschaltstunden:

ca. 48.793,6 Stunden

Unterer Zähler / Bearbeitungs- bzw. Spindelstunden:

ca. 21.785,9 Stunden

Umfangreiche DMG-MORI-Großreparatur 2025

Besonders wertrelevant ist, dass die Maschine 2025 direkt durch DMG MORI Deutschland umfassend instandgesetzt wurde.

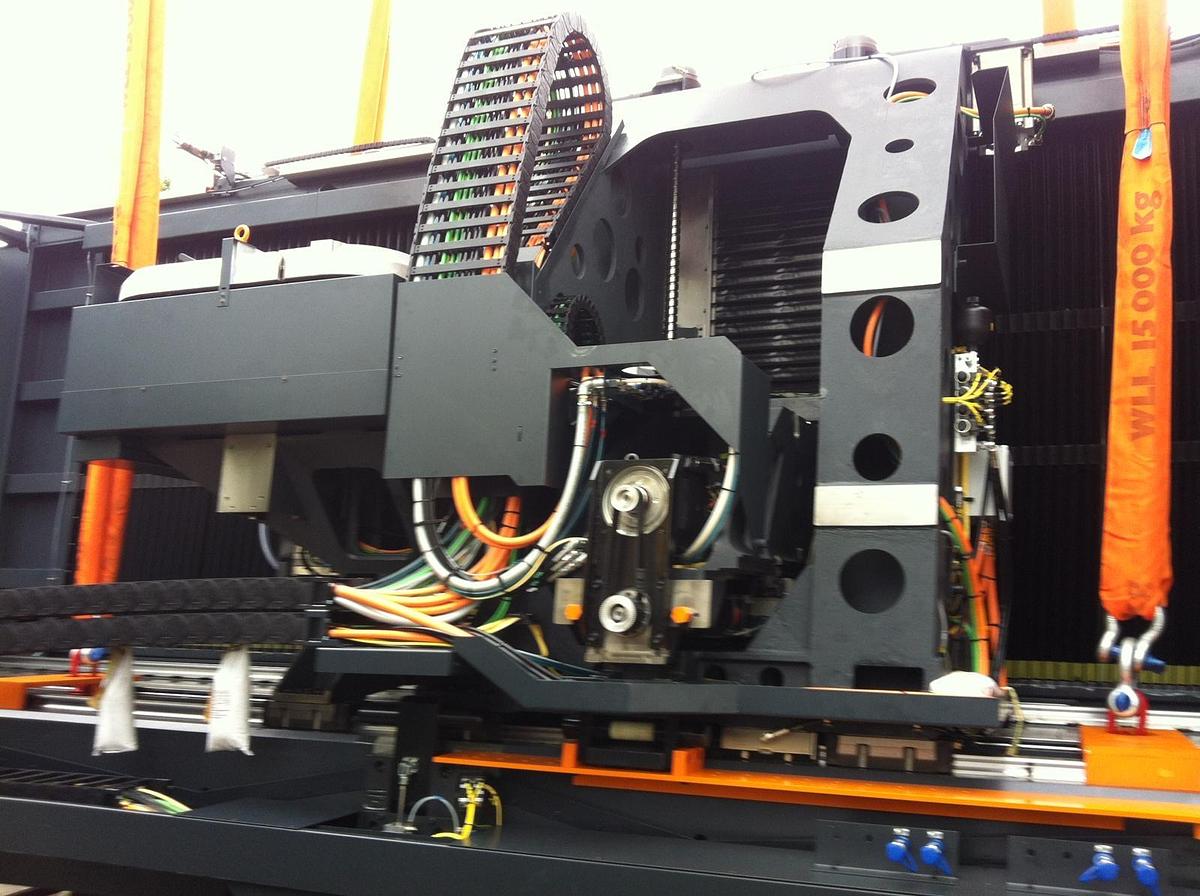

Y-Achse – umfassende Überholung

Grund war der Verschleiß der Führungswagen. Im Zuge der Reparatur wurde die Y-Achse umfassend demontiert und das Führungssystem erneuert.

DMG MORI lieferte unter anderem:

• neues Linearführungsset
• 2 Führungsschienen
• 4 Führungswagen
• zusätzliche Linearführungswagen Größe 65
• weitere Laufwagen für die Linearführung
• Befestigungs- und Klemmkomponenten

Allein diese Ersatzteilrechnung betrug:

9.647,24 € netto

Neue Kugelrollspindel Y-Achse

Zusätzlich wurde eine neue Kugelrollspindel eingebaut:

Gesamtlänge: 1.497 mm

Gewindelänge: 1.325 mm

Spindeldurchmesser: 50 mm

Außerdem wurden unter anderem erneuert:

• Axial-Schrägkugellager
• Zahnscheibe
• Zahnriemen
• Anschlussleitung
• Schmierungskomponenten
• Hochdruckschlauch
• verschiedene Abstreifer
• Befestigungsteile

Rechnungsbetrag:

5.759,82 € netto

DMG-MORI-Monteurleistungen

Der eigentliche Serviceeinsatz lief vom 02.2025 bis 03.2025.

175 dokumentierte DMG-MORI-Arbeitsstunden

zzgl. Einsatzpauschalen, Überstunden und Nebenkosten.

Rechnungsbetrag:

32.411,00 € netto

Spezialvorrichtung Y-Achse

Für den Austausch der Y-Achsen-Führungen wurde eine spezielle DMG-MORI-Leih-/Montagevorrichtung eingesetzt.

Die Rechnung nennt ausdrücklich:

„Tausch Y-Achs-Führungen“

Hin- und Rücktransport der Vorrichtung:

1.616,44 € netto

Messsystem / Abtastkopf – Mai 2025

Im Mai 2025 wurde zusätzlich das Messsystem bearbeitet.

Erneuert wurden:

• magnetischer Abtastkopf
• 18 m Anschlussleitung

Materialrechnung:

1.660,59 € netto

Zusätzlich wurde ein weiterer DMG-MORI-Technikereinsatz durchgeführt:

5,5 Stunden Technikerarbeitszeit

Rechnungsbetrag:

1.322,00 € netto

Gesamtkosten der dokumentierten Reparaturen

Y-Achsen-Führungssystem / Ersatzteile: 9.647,24 €

Kugelrollspindel und weitere Komponenten: 5.759,82 €

DMG-MORI-Montage / 175 Technikerstunden: 32.411,00 €

Montagevorrichtung / Transport: 1.616,44 €

Großreparatur Y-Achse gesamt:

49.434,50 € netto

Zusätzlich:

Messsystem / Abtastkopf: 1.660,59 €

zusätzlicher DMG-MORI-Service: 1.322,00 €

Gesamte dokumentierte DMG-MORI-Investition 2025:

52.417,09 € netto

entspricht:

62.376,34 € brutto
