BOEHRINGER VDF DUS 560 ti

CNC-Zyklen- / Universal-Spitzendrehmaschine

Allgemeine Daten

Hersteller: Boehringer Werkzeugmaschinen GmbH, Göppingen

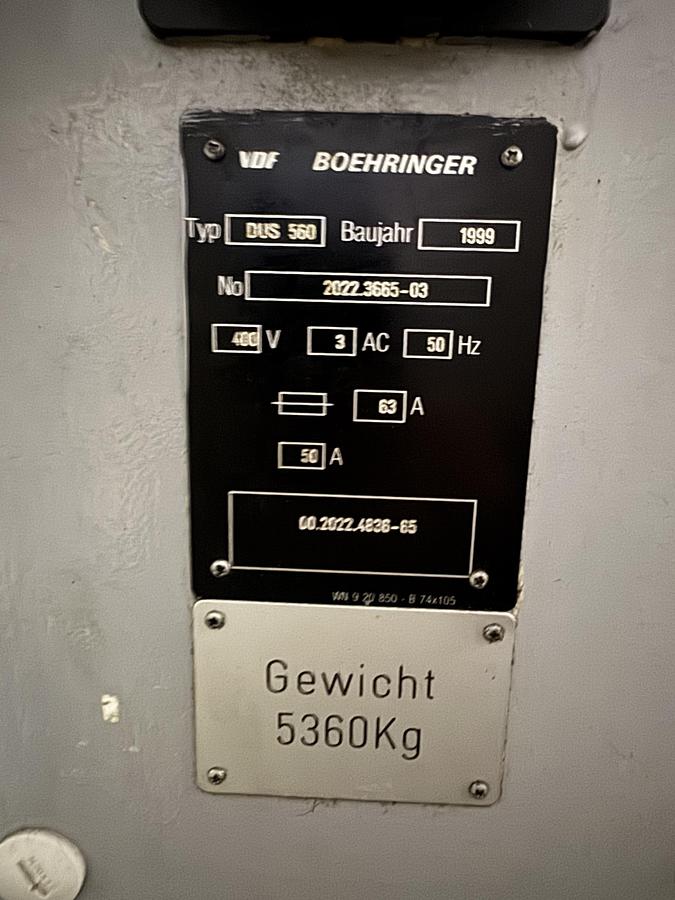

Typ: DUS 560 ti

Maschinenart: VDF Universal-Spitzendrehmaschine mit programmierbaren Zyklen

Baujahr: 1999

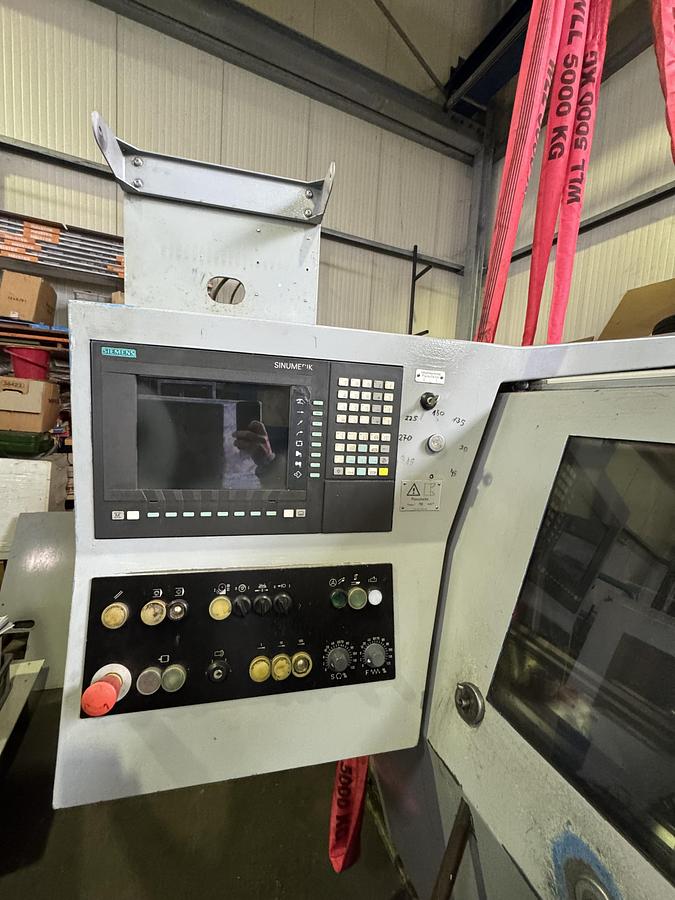

Steuerung: Siemens SINUMERIK 810D

Bedienoberfläche: ManualTurn mit Zyklenunterstützung

Prozessor: 32 Bit

Bildschirm: 10,4"-Farb-LCD-Display

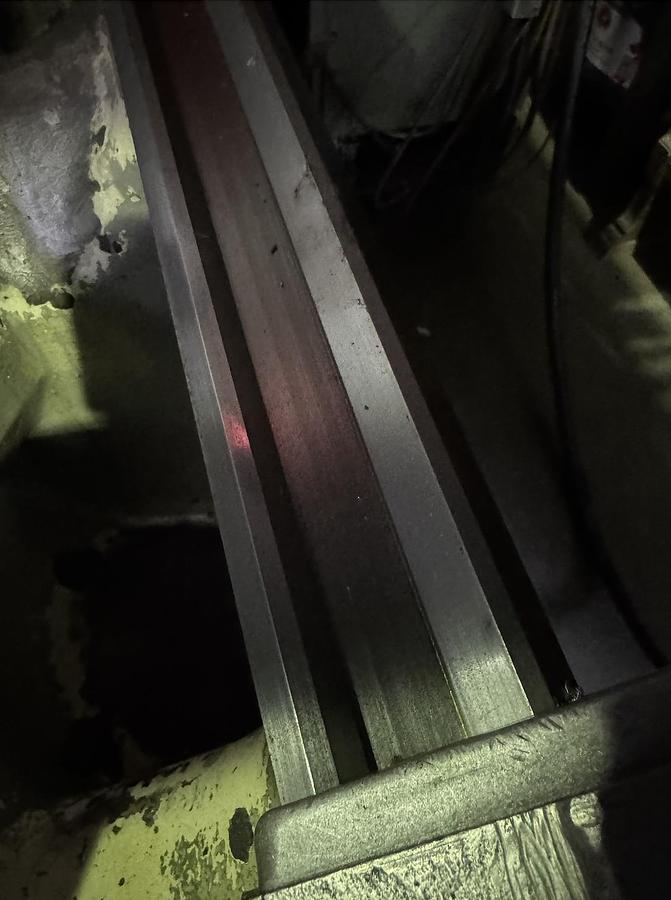

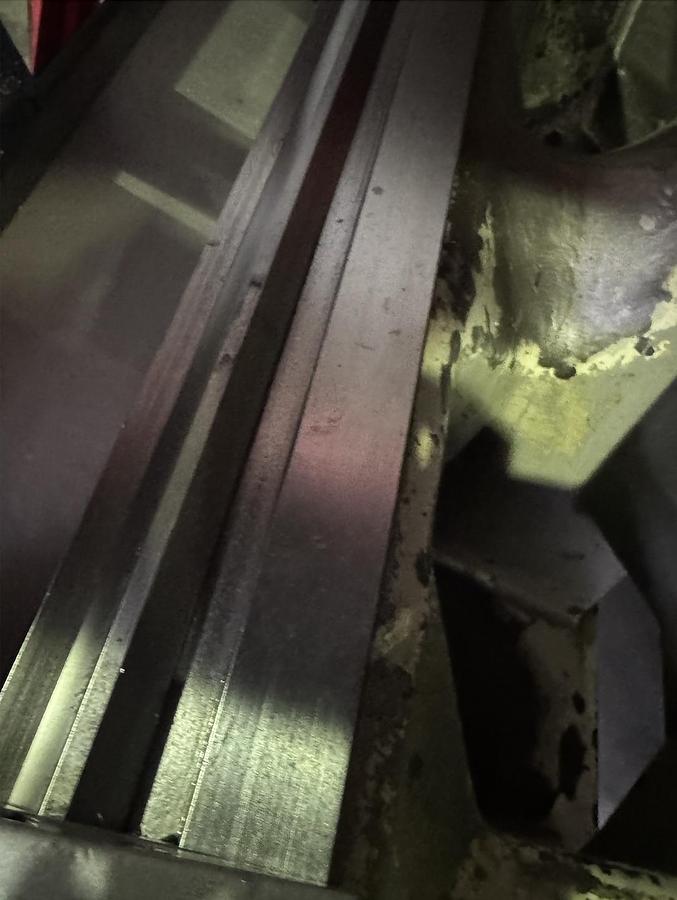

Arbeitsbereich

Max. Umlaufdurchmesser über Bett: 570 mm

Max. Umlaufdurchmesser über Support: 365 mm

Max. Drehlänge: 1.500 mm

Spitzenhöhe über Flachbahn: 280 mm

Max. Werkstückgewicht: 400 / 1.000 kg

Max. Werkstückeinspannlänge: 1.300 mm

Arbeitsspindel

Spindelkopf: DIN 55027, Größe 8

Innenkegel: 70

Spindelbohrung: Ø 62 mm

Spindeldurchmesser im vorderen Lager: 100 mm

Spindeldurchgang, Tiefe: 200 mm

Max. Futterdurchmesser: Ø 315 mm

Drehzahlbereich: 3–2.500 min⁻¹

Max. Planscheibendurchmesser: Ø 560 mm

Max. Planscheibendrehzahl: 700 min⁻¹

Max. Drehmoment: 1.800 Nm

Spindeldrehzahlbereiche

Getriebestufe I: 3–500 min⁻¹

Getriebestufe II: 15–2.500 min⁻¹

Drehzahlbeeinflussung: 50–120 %

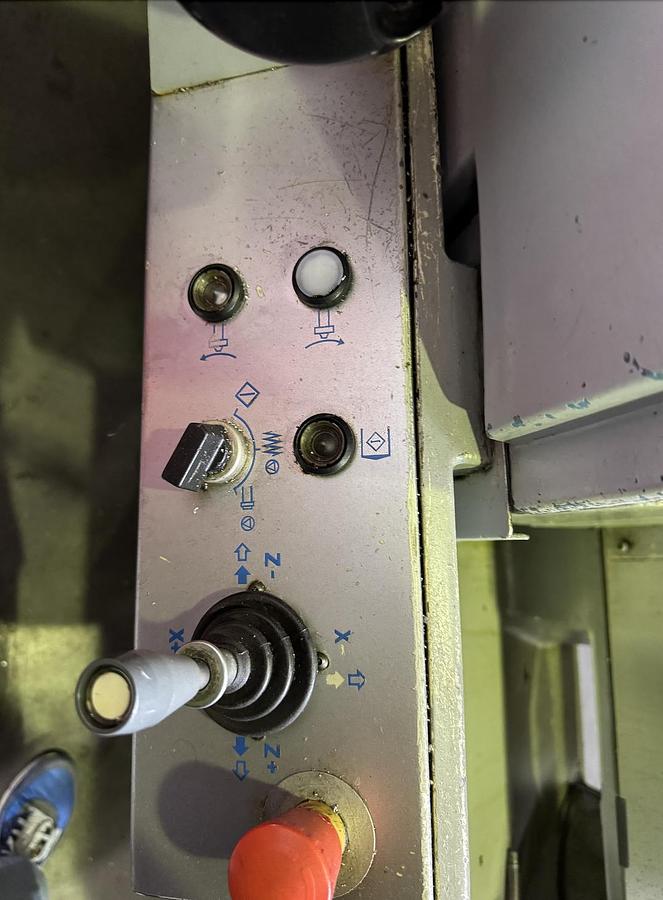

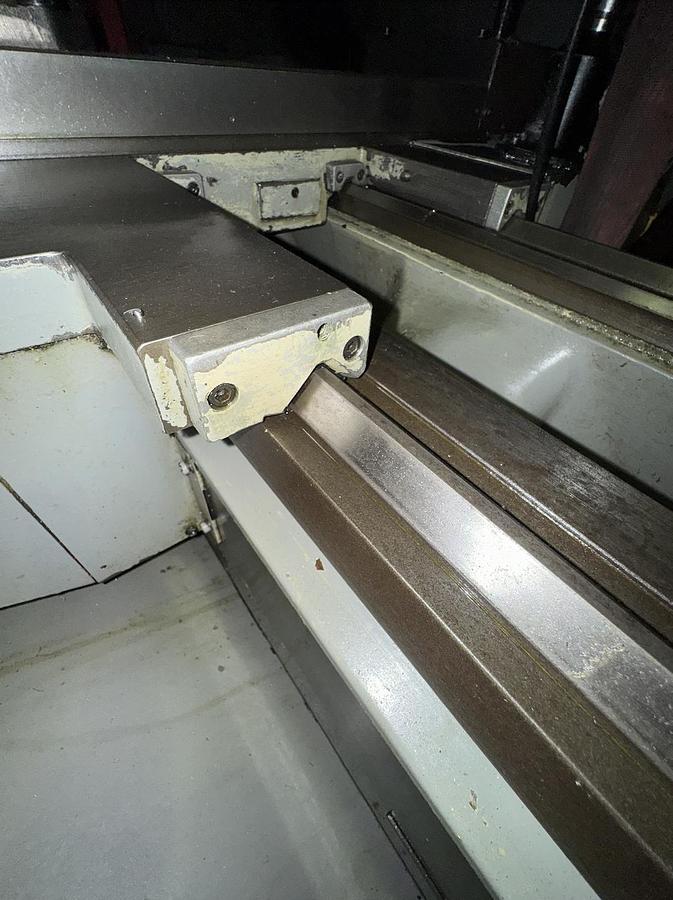

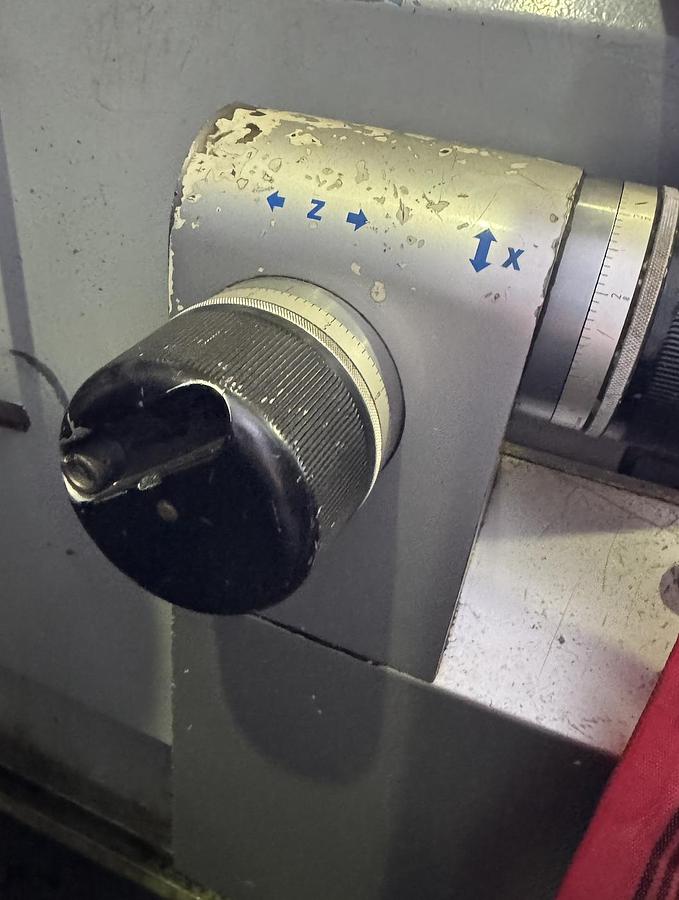

Support / Verfahrwege

Längshub Z-Achse: 1.160 mm

Planhub X-Achse: 345 mm

Vorschub X-Achse: 0,01–5.000 mm/min

Vorschub Z-Achse: 0,01–10.000 mm/min

Automatischer Vorschub längs und plan: 0,01–50 mm/U

Vorschubbeeinflussung: 0–120 %

Eilgang X-Achse: 5 m/min

Eilgang Z-Achse: 10 m/min

Max. Vorschubkraft X-Achse: 7.100 N

Max. Vorschubkraft Z-Achse: 12.500 N

Werkzeugsystem

Werkzeugsystem: PARAT 3

Meißelquerschnitt nach DIN 770: 32 × 25 mm

Support / Revolver: Größe 3

PARAT 4-fach

Manuell um 4 × 90° drehbar

Zusätzlich montiert: Tripan-Werkzeugaufnahme

Werkzeuge und Werkzeughalter sind nicht Bestandteil des Lieferumfangs.

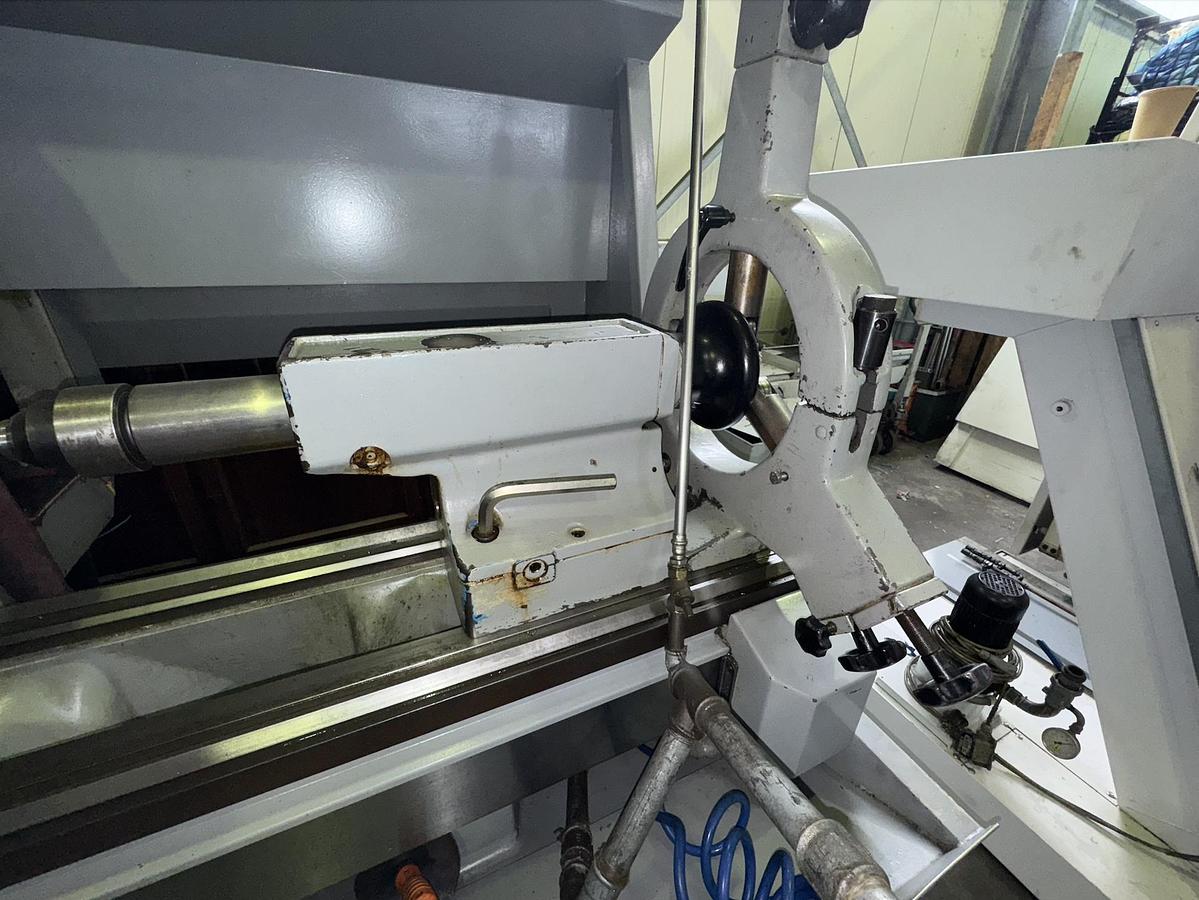

Reitstock

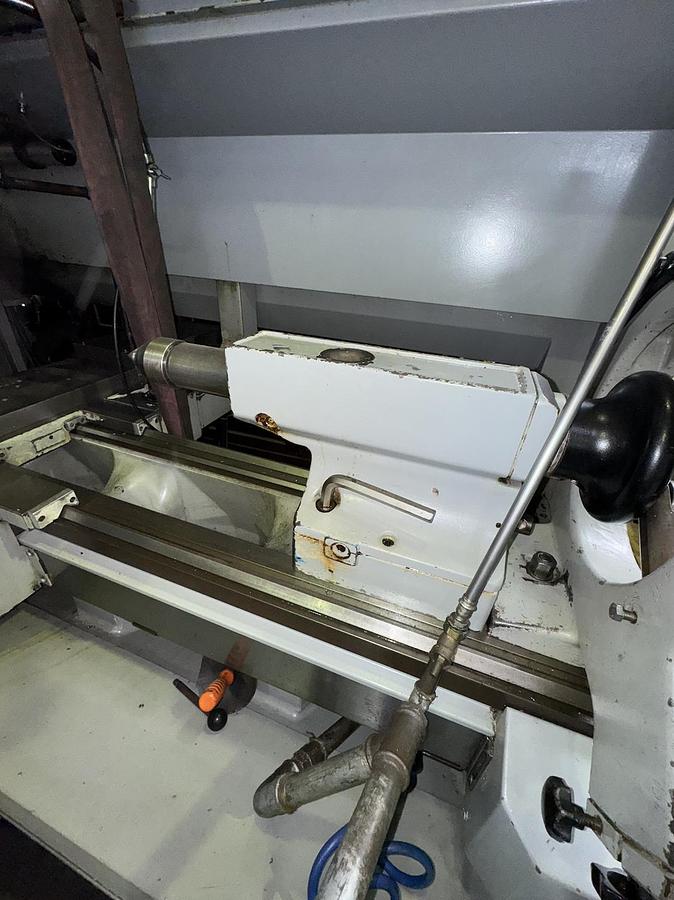

Reitstockverstellung: manuell

Pinolenkegel: MK 5

Pinolendurchmesser: 80 mm

Pinolenweg: 190 mm

Hauptantrieb

Hersteller Hauptantrieb: Siemens

Antriebsleistung: 20 / 30 kW

Drehzahl Hauptantrieb: 8.000 min⁻¹

Schutzart: IP55

Elektrische Daten

Betriebsspannung: 400 V

Frequenz: 50 Hz

Kühlmittelanlage

Kühlmittelmenge: 47 l/min

Kühlmitteldruck: 0,2 bar

Späneförderer mit Emulsionstank und integrierter Pumpe.

Maschinenabmessungen und Gewicht

Länge: ca. 4.980 mm

Breite: ca. 2.100 mm

Höhe: ca. 1.980 mm

Maschinengewicht: ca. 4.800 kg

Ausstattung / Lieferumfang

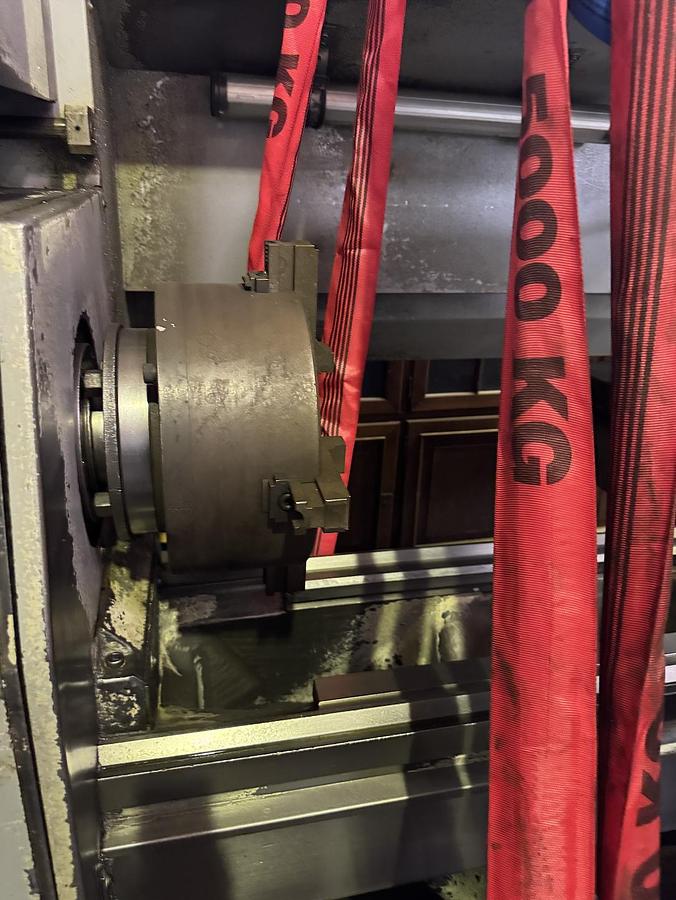

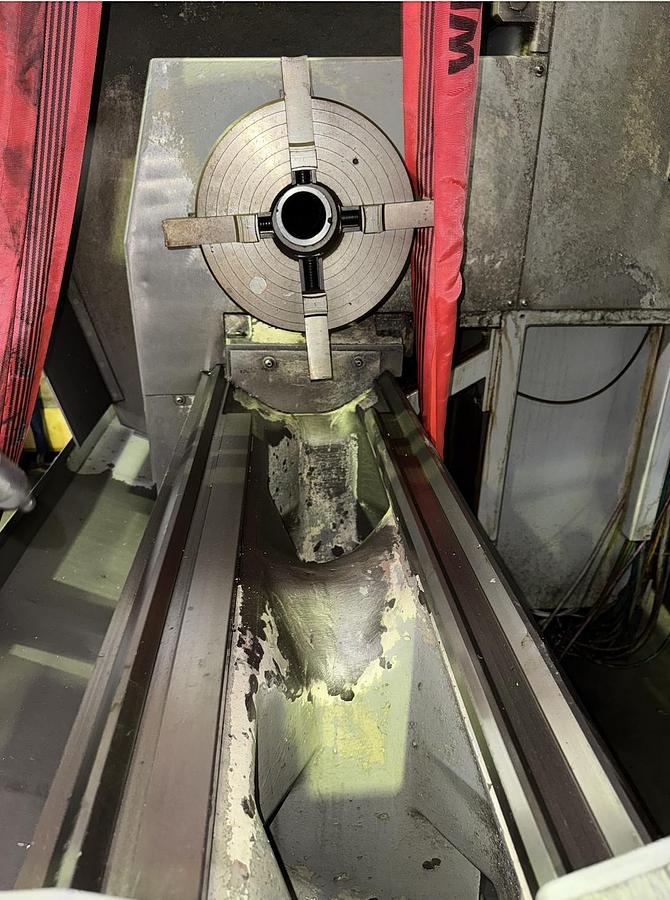

• Kombiniertes 4-Backen-Westcott-Futter mit montiertem Backensatz
• 3-Backenfutter Ø 315 mm
• Planscheibe Ø 350 mm
• Verwendung von Planscheiben bis Ø 560 mm bei dünnen Werkstücken
• Tripan-Werkzeugaufnahme

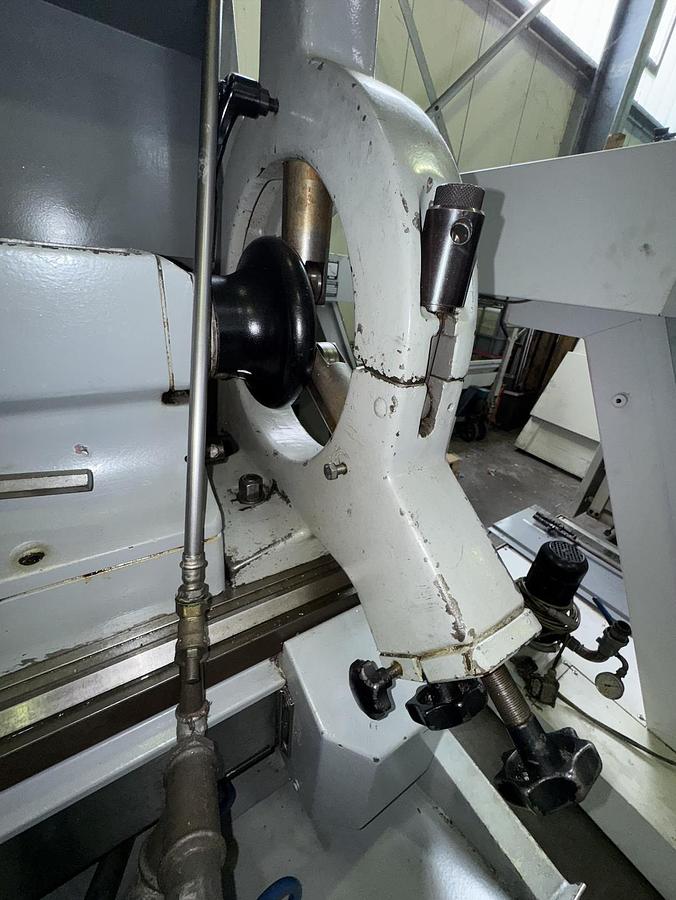

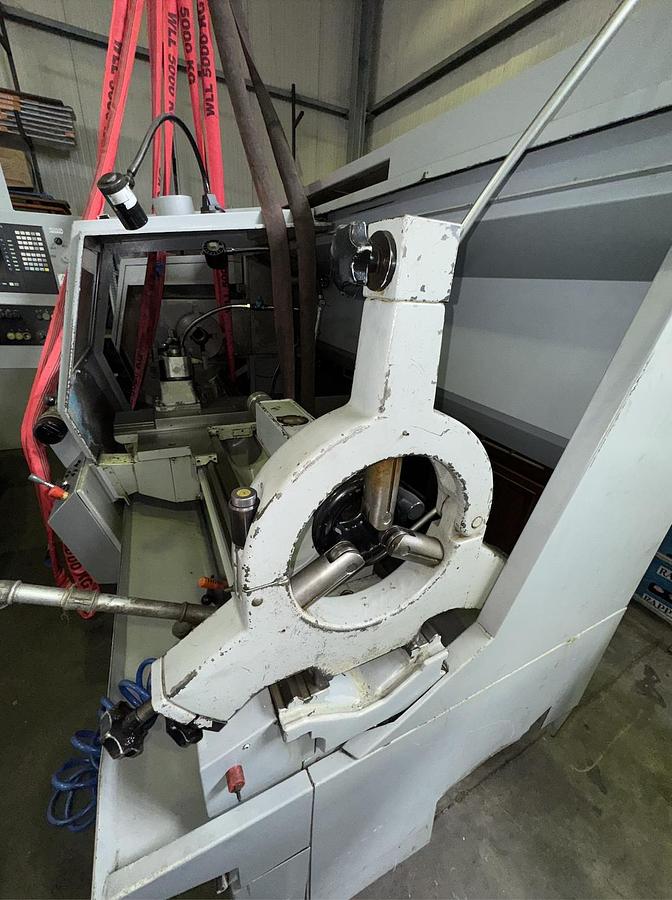

• Feststehende Lünette
• PARAT-4-fach-Revolver
• Späneförderer
• Emulsionstank
• Integrierte Kühlmittelpumpe
• Radiusdrehen
• Siemens SINUMERIK 810D
• ManualTurn mit Zyklenunterstützung



Bearbeitungsmöglichkeiten

Konventionelle Bearbeitung sowie NC-Bearbeitung mit Zyklenunterstützung.

Geeignet für Werkstücke innerhalb der angegebenen Maschinen- und Verfahrbereiche.

Dokumentation

Bedienungsanleitung vorhanden.

Maschinenkarte vorhanden.

Interner Prüf- bzw. Assessmentbericht aus dem Jahr 2017 vorhanden.

Maschinenzustand

Nach Auskunft des bisherigen Betreibers befand sich die Maschine zum Zeitpunkt der letzten Betreiberinformation in Betrieb.

Zu diesem Zeitpunkt waren keine wesentlichen Mängel oder Einschränkungen hinsichtlich der Nutzung bekannt.
