MANDELLI Storm 2500

Horizontal-Bearbeitungszentrum / flexible Fertigungszelle mit Palettensystem

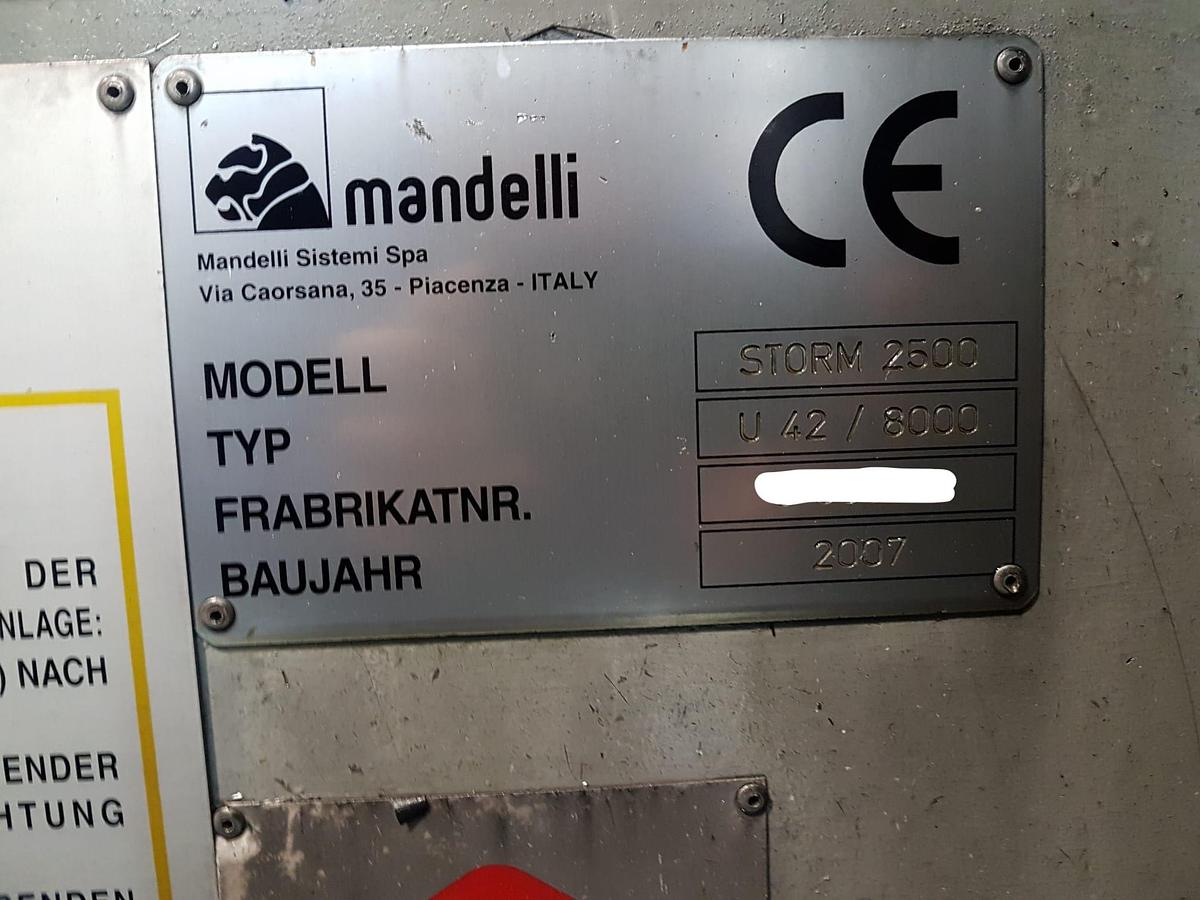

Hersteller: Mandelli Sistemi S.p.A.

Modell: Storm 2500

Typ: U 42 / 8000

Fabrik-Nr.: XXX

Baujahr: 2007

Herkunft: Made in Italy

Maschinentyp: Horizontal-Bearbeitungszentrum / flexible Fertigungszelle für große und schwere Werkstücke

Zustand: gebraucht, produktionsbereit, 1-Schicht-Maschine mit kaum Stunden

Verfügbarkeit: SOFORT

Steuerung / Bedienung

CNC-Steuerung: Siemens Sinumerik 840D

Anlagensteuerung / Plant Supervisor: CswWin

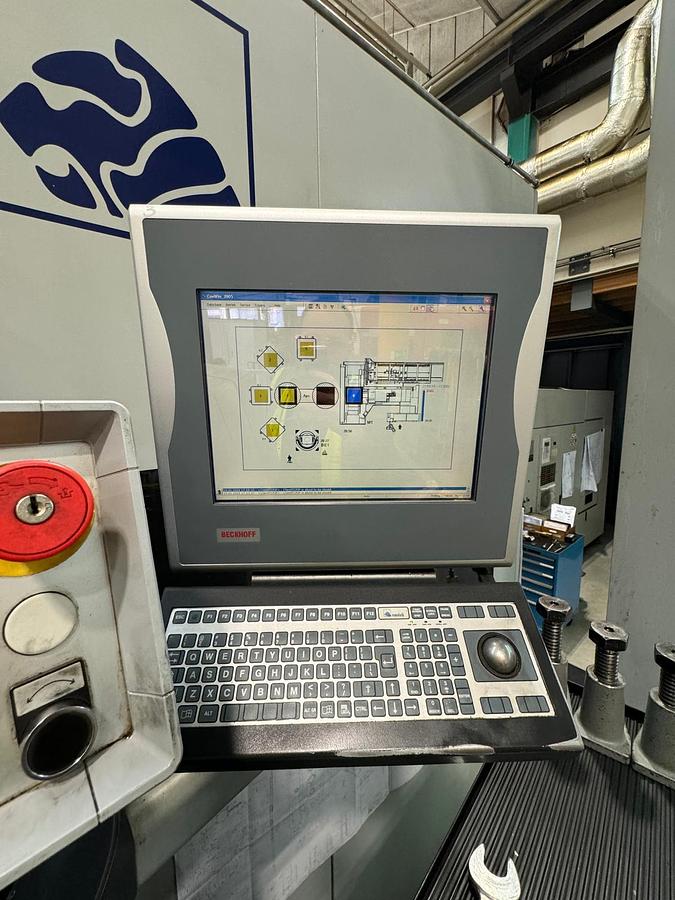

Separates Anlagenbedienpanel: Beckhoff Industrie-PC mit CswWin-Oberfläche

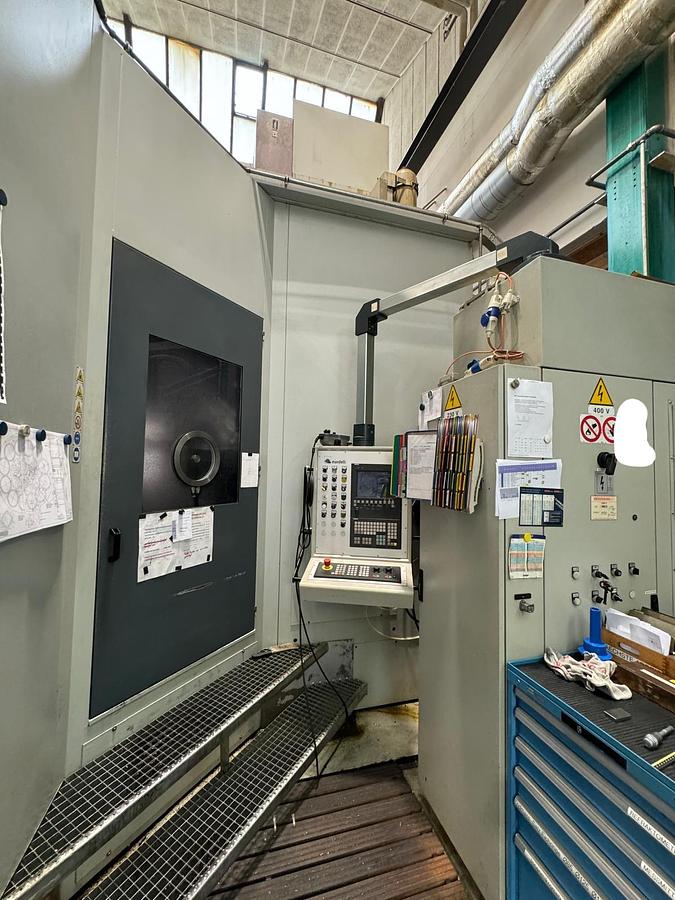

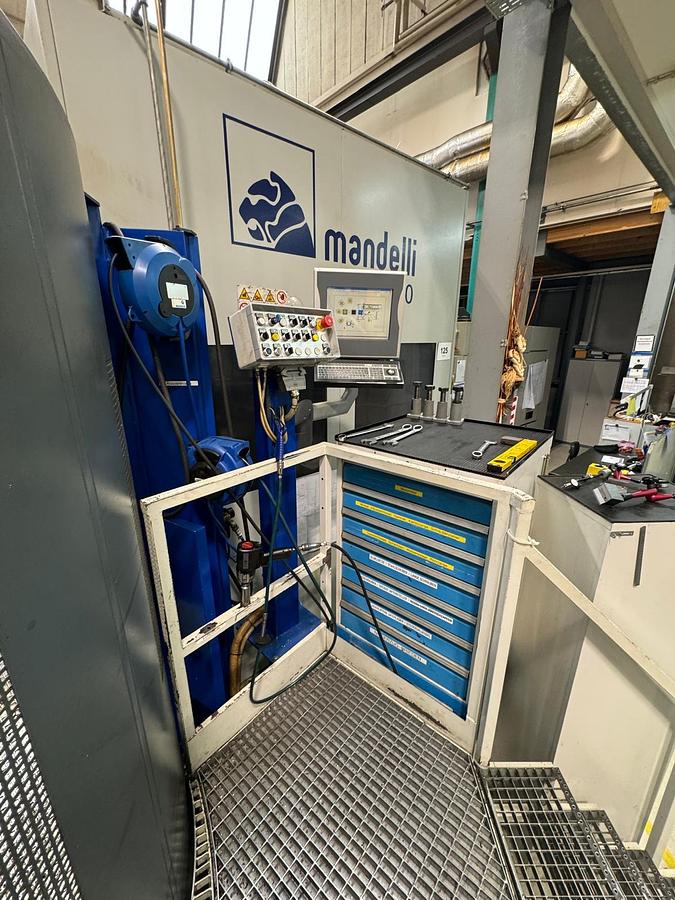

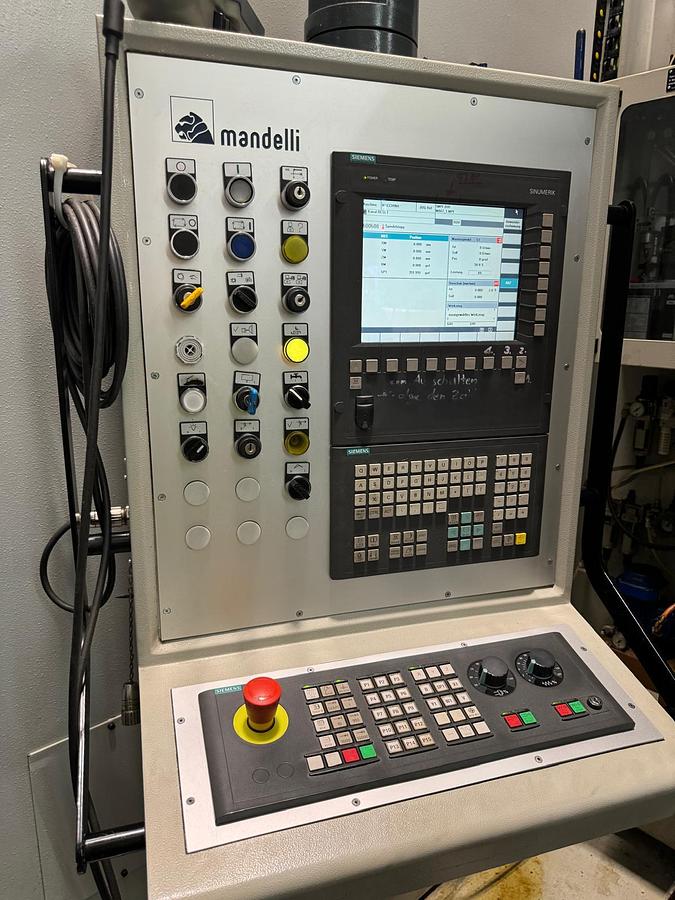

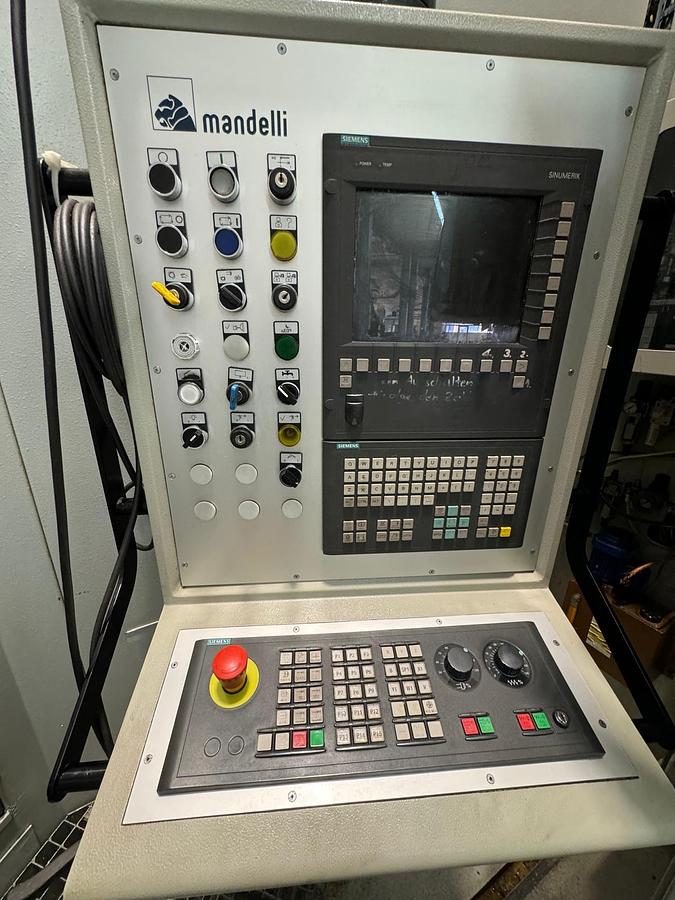

Bedienung: Siemens Maschinenbedienfeld

Option: SL 1B Operate

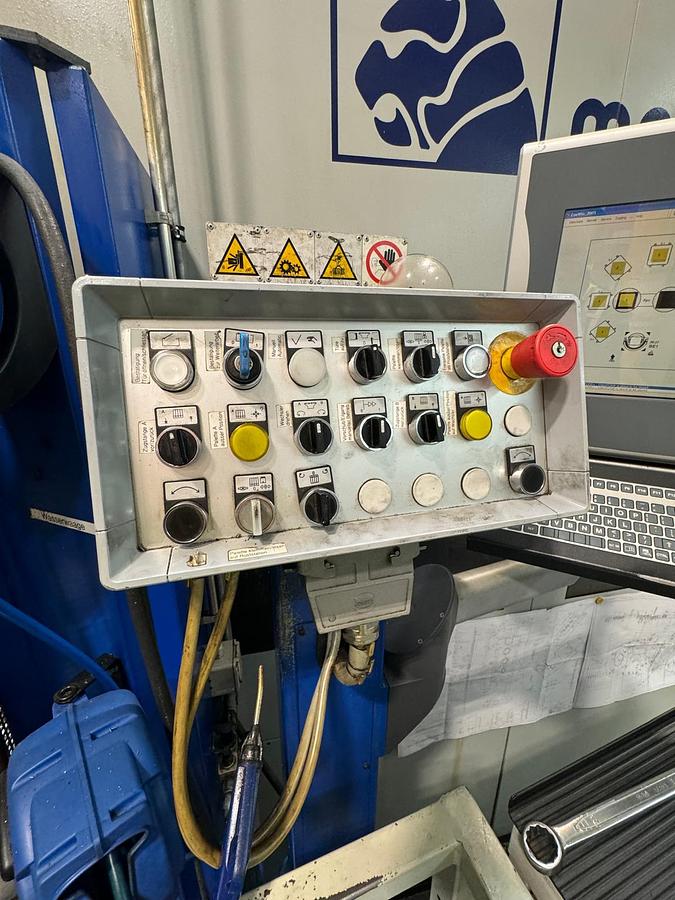

Externes Bedienpult: für Werkzeugdaten- und Maschinenfunktionen

Die Maschine ist mit einer Siemens Sinumerik 840D CNC-Steuerung ausgestattet. Zusätzlich verfügt die Anlage über ein separates Beckhoff-Bedienpanel mit CswWin-Oberfläche für Anlagen- und Palettenfunktionen.

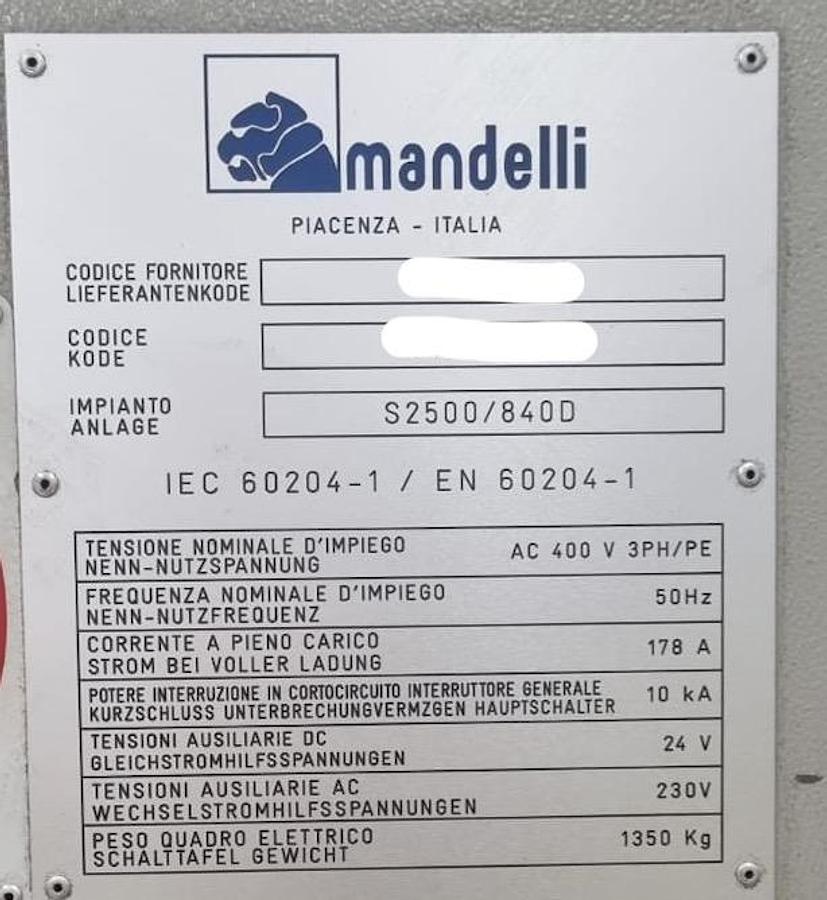

Elektrische Daten laut Schaltschrank-Typenschild

Anlage: S2500 / 840D

Code: XXX

Lieferantencode: XXX

Norm: IEC 60204-1 / EN 60204-1

Nennspannung: AC 400 V, 3 Ph / PE

Frequenz: 50 Hz

Strom bei voller Ladung: 178 A

Kurzschluss-Unterbrechungsvermögen Hauptschalter: 10 kA

DC-Hilfsspannung: 24 V

AC-Hilfsspannung: 230 V

Schaltschrankgewicht: ca. 1.350 kg

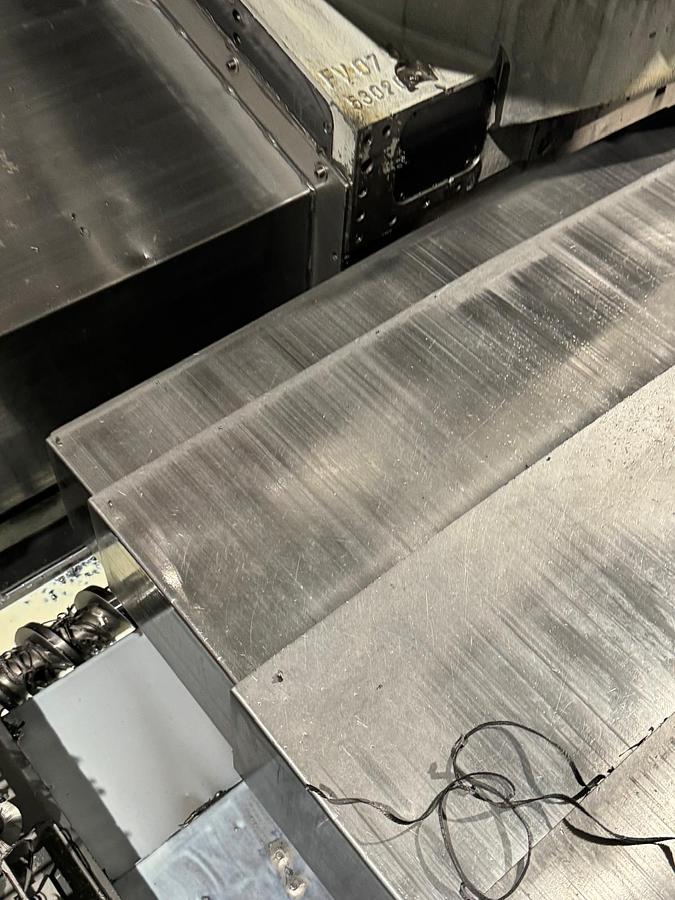

Verfahrwege / Achsen

X-Verfahrweg: 2.600 mm

Y-Verfahrweg: 1.500 mm

Z-Verfahrweg: 1.800 mm

B-Achse: 360.000 Positionen / kontinuierliche Rotation

APC / Palettenachse: 360.000 Positionen

Eilgang Linearachsen: 35 m/min

B-Achs-Geschwindigkeit: 8 U/min

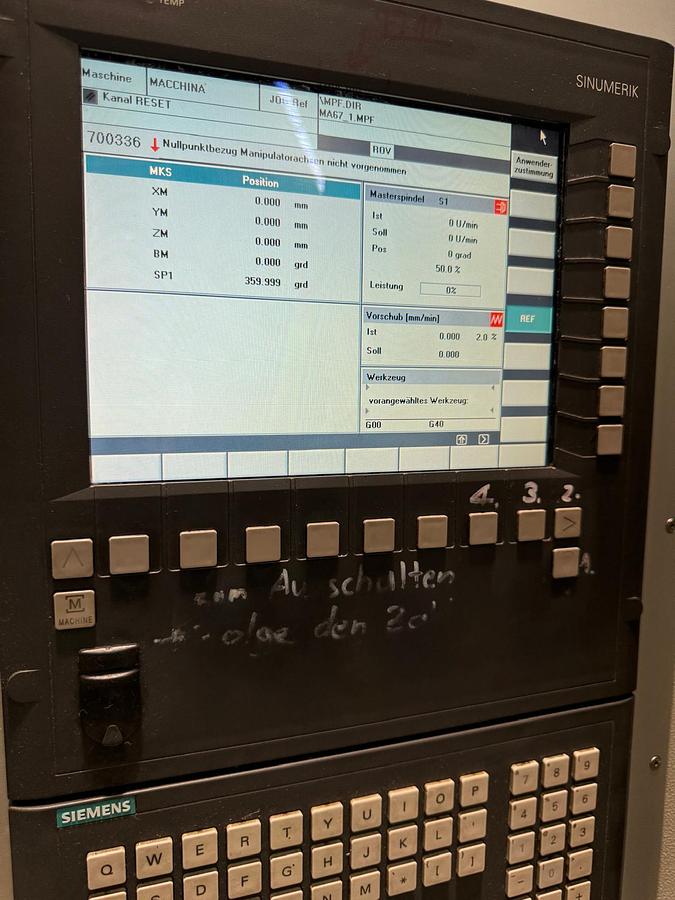

Auf dem Siemens-Bildschirm sind die Achsen XM, YM, ZM, BM sowie SP1 sichtbar.

Genauigkeit Linearachsen nach VDI 3441

Positioniergenauigkeit P: 10 µm

Wiederholgenauigkeit Ps: 5 µm

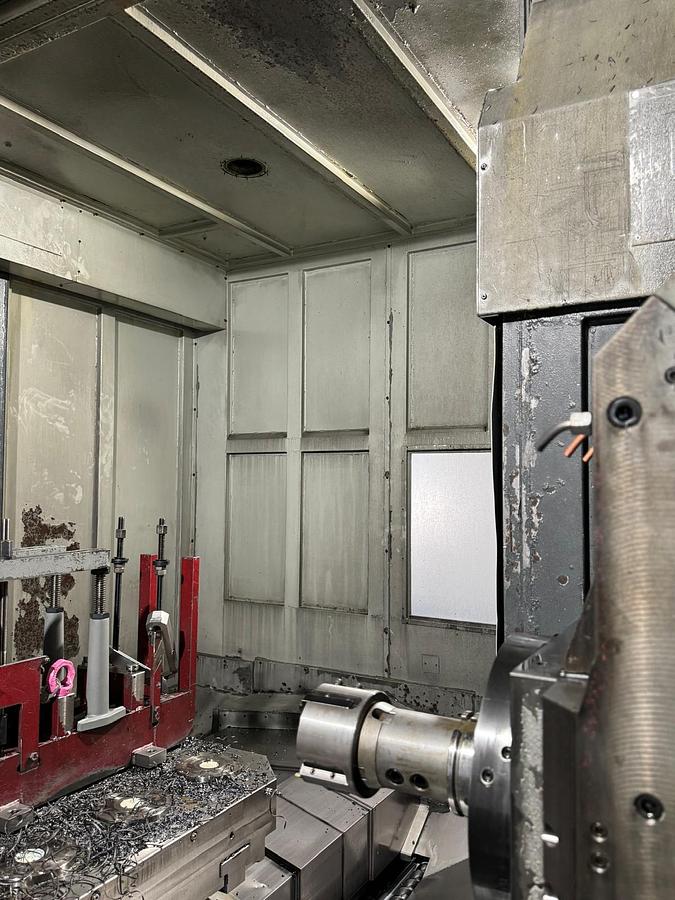

Fräskopf / Spindel

Kopf: U-Kopf, horizontal / vertikal

Spindelaufnahme: ISO SK 50

Spindeldrehzahlbereich: 37 – 6.000 U/min

Spindelantriebsleistung: 44 kW

Maximales Drehmoment: 706 Nm

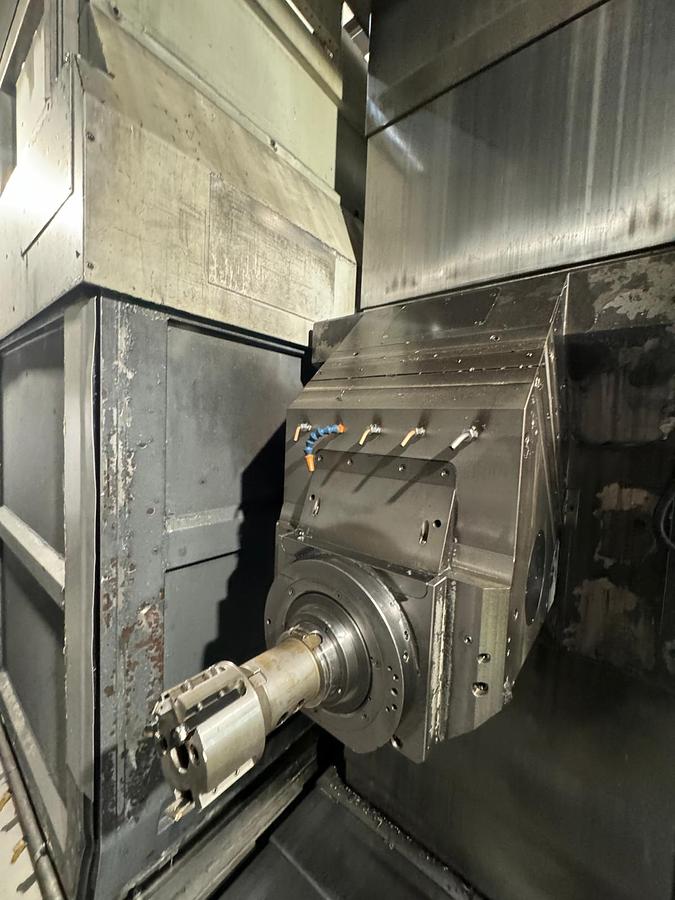

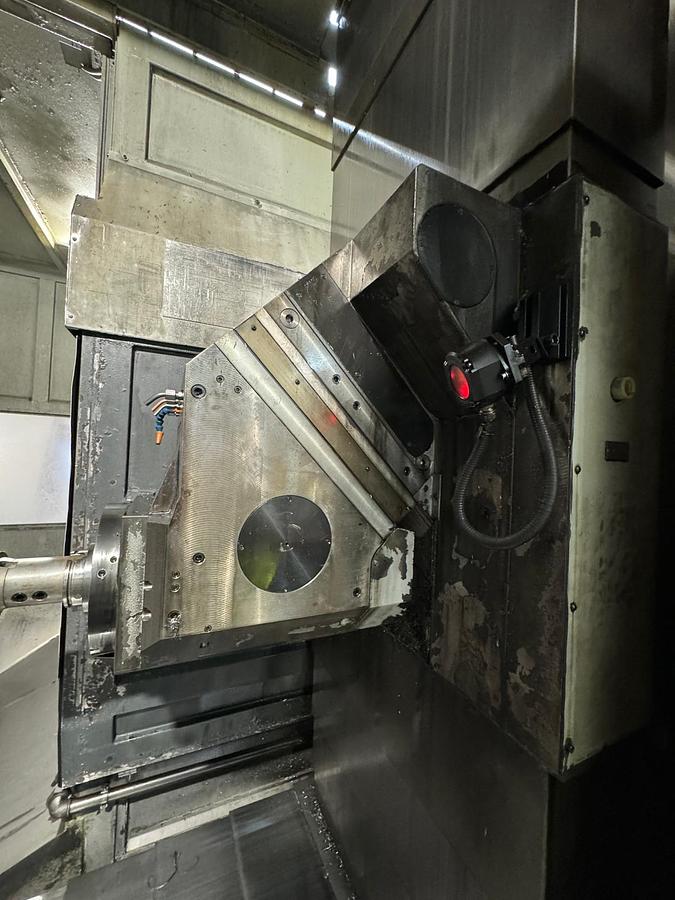

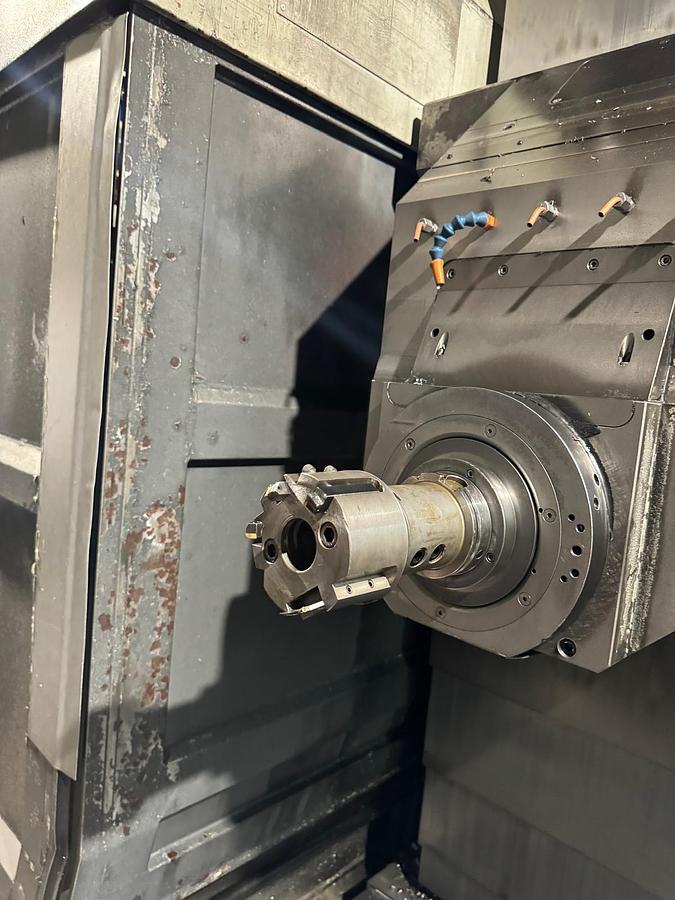

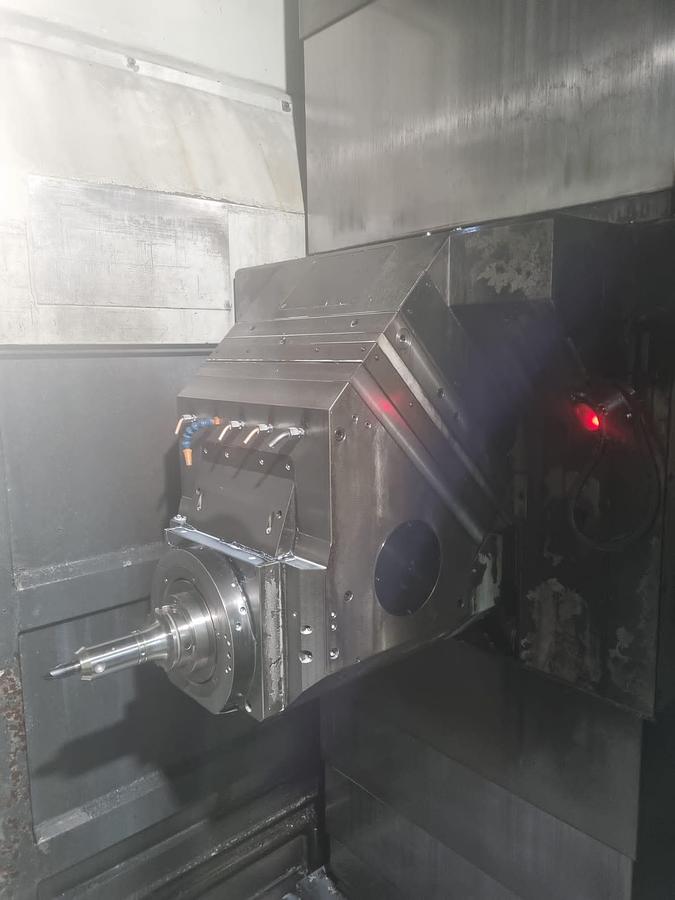

Die Maschine verfügt über einen massiven schwenkbaren U-Fräskopf und ist für schwere Zerspanungsaufgaben an großen und komplexen Werkstücken ausgelegt.

Werkzeugmagazin

Werkzeugplätze: 208

Ausführung: Großes Rack-Werkzeugmagazin mit automatischem Werkzeughandling

Werkzeugaufnahme: ISO SK 50

Maximale Werkzeuglänge: 600 mm

Maximaler Werkzeugdurchmesser: 450 mm

Maximales Werkzeuggewicht: 35 kg

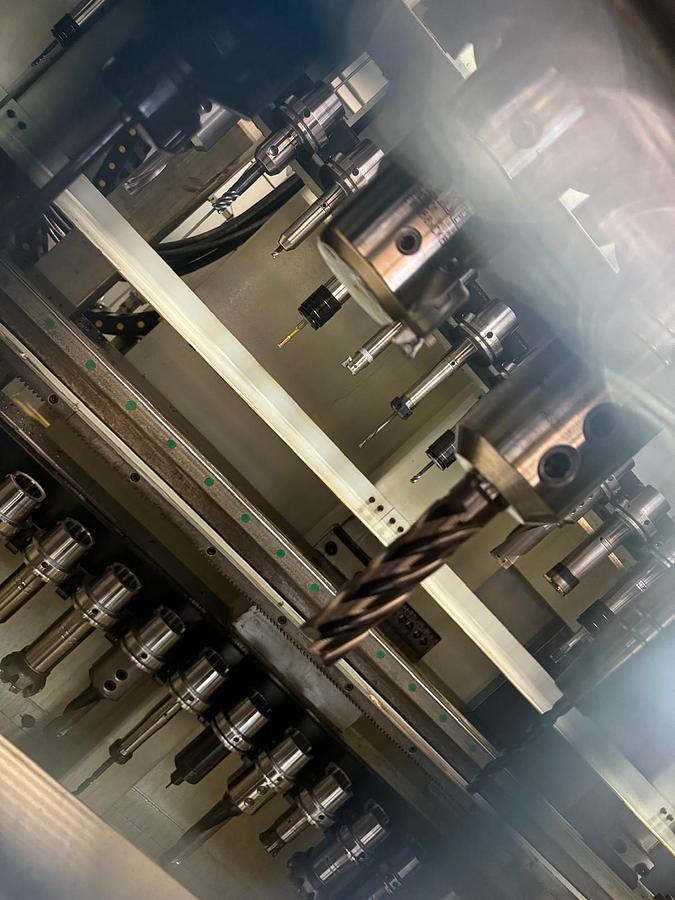

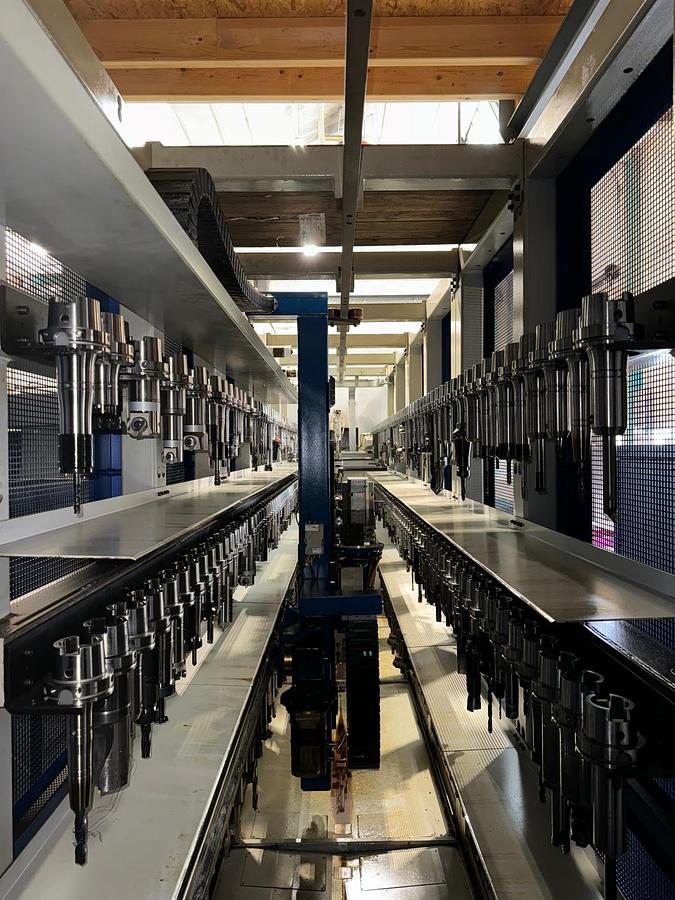

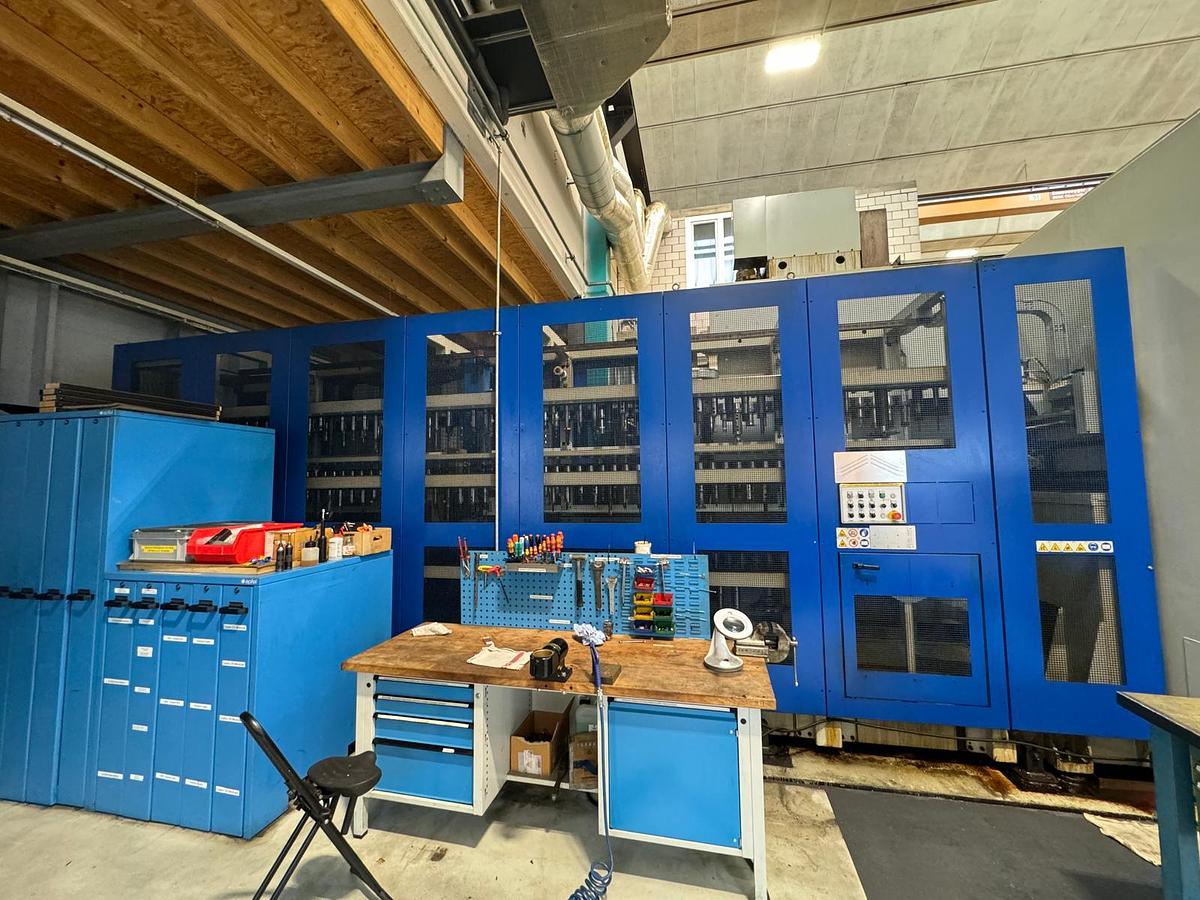

Das Werkzeugmagazin ist beidseitig ausgeführt und mit automatischer Handlingeinheit ausgestattet. Auf den Fotos sind zahlreiche SK50-Werkzeugaufnahmen im Magazin sichtbar.

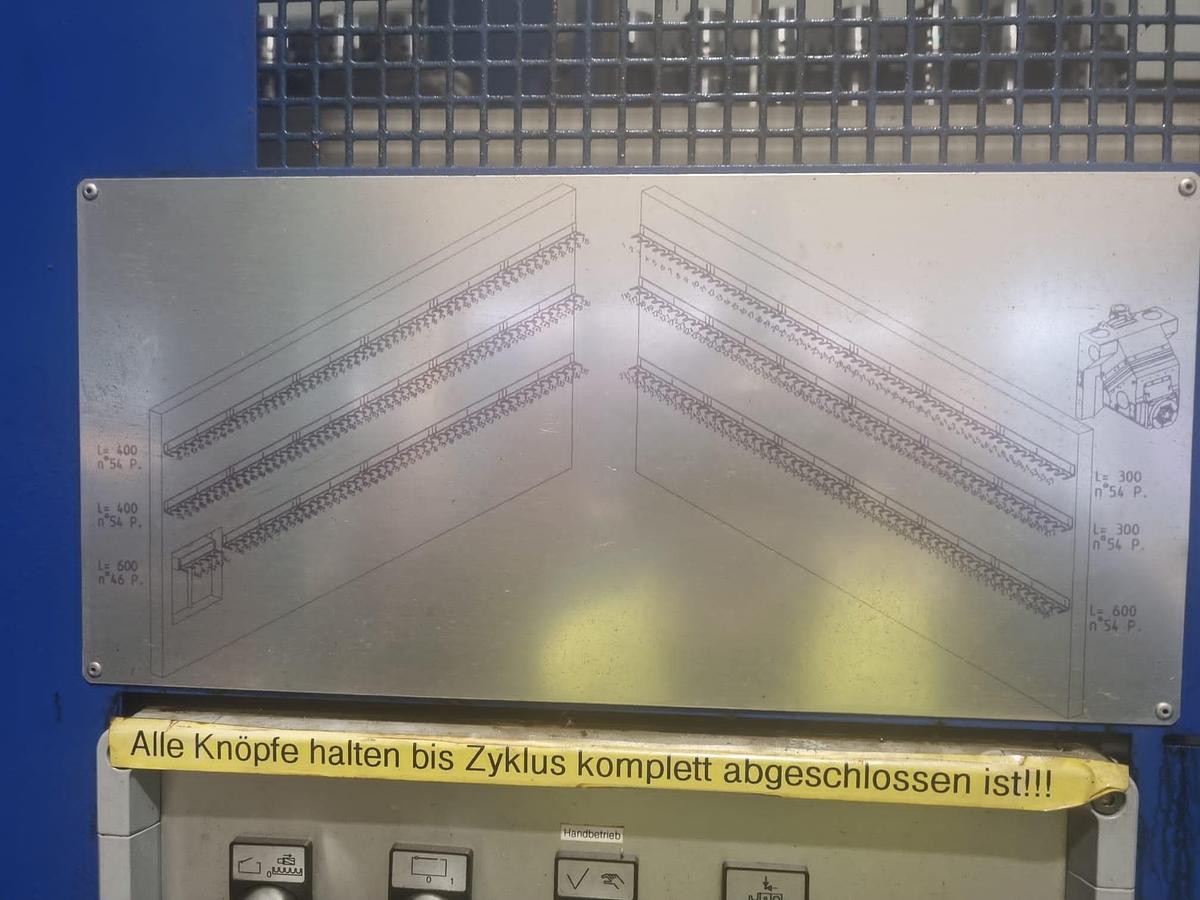

Laut Magazinschema sind folgende Bereiche erkennbar:

Linke Magazinseite:

L = 400 mm, 54 Plätze

L = 400 mm, 54 Plätze

L = 600 mm, 46 Plätze

Rechte Magazinseite:

L = 300 mm, 54 Plätze

L = 300 mm, 54 Plätze

L = 600 mm, 54 Plätze

Die tatsächliche Bestückung und genaue Platzaufteilung sollte bei Besichtigung nochmals geprüft werden.

Palettensystem / Front-Transpallet

Ausführung: Front-Transpallet / automatisches Palettenwechselsystem

APC: 360.000 Positionen

Feste Stationen: 4

Dreheinheit: zum Be- und Entladen von Werkstücken

Anzahl Paletten: 6 Stück

Palettengröße: je 1.000 x 1.250 mm

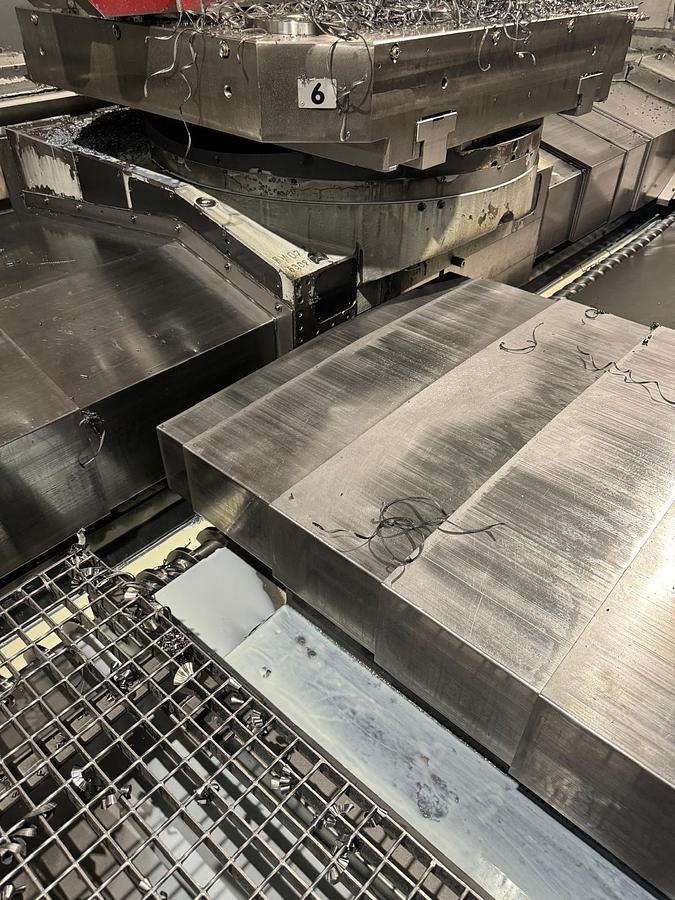

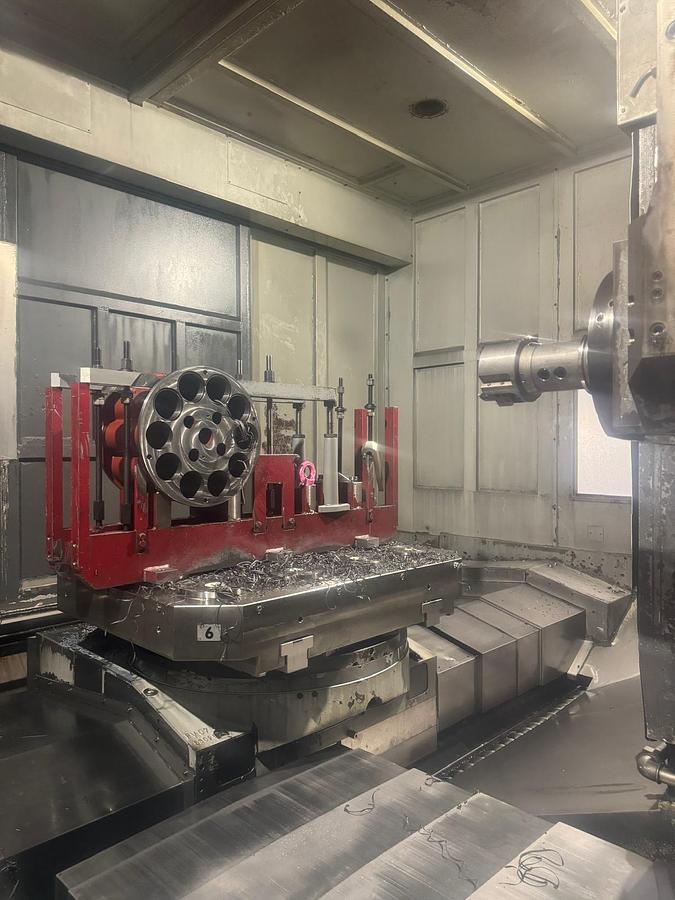

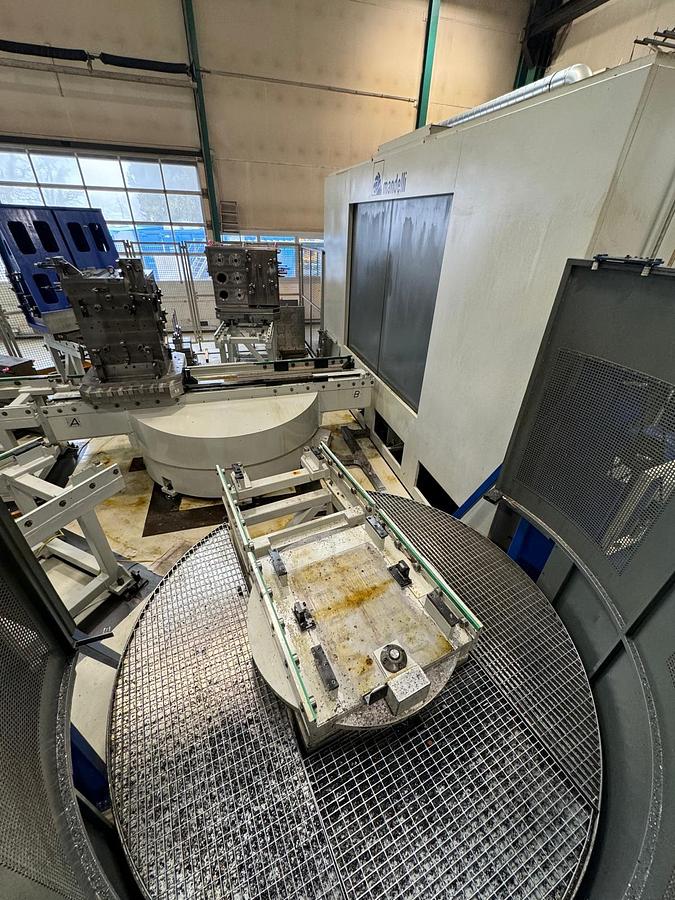

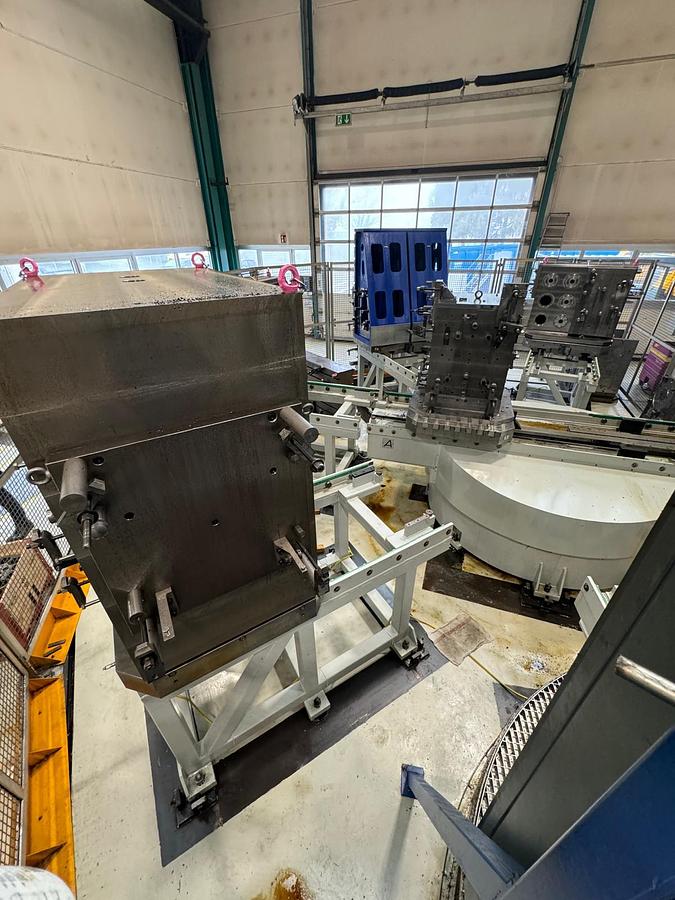

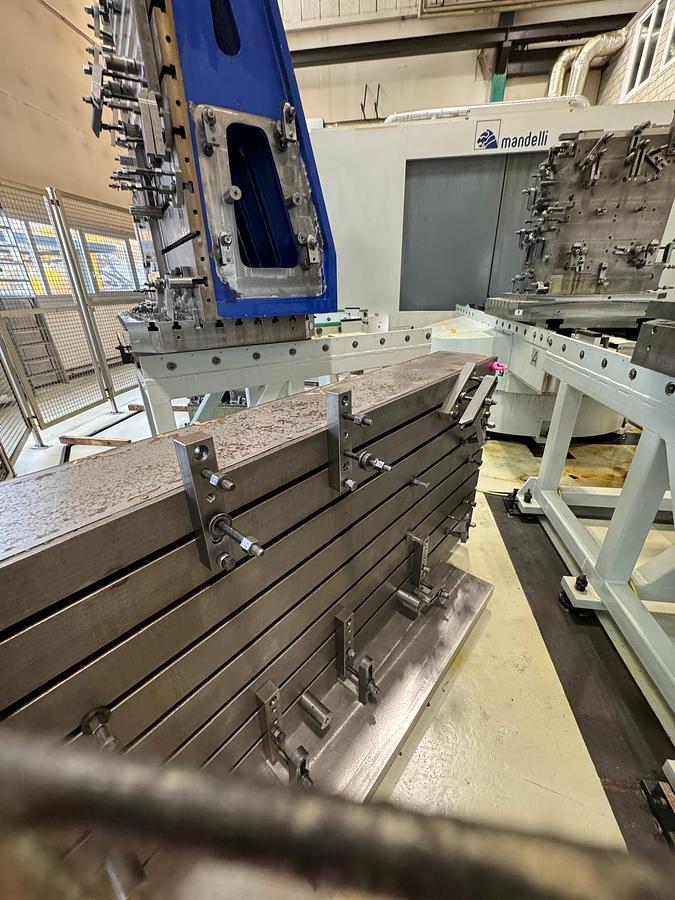

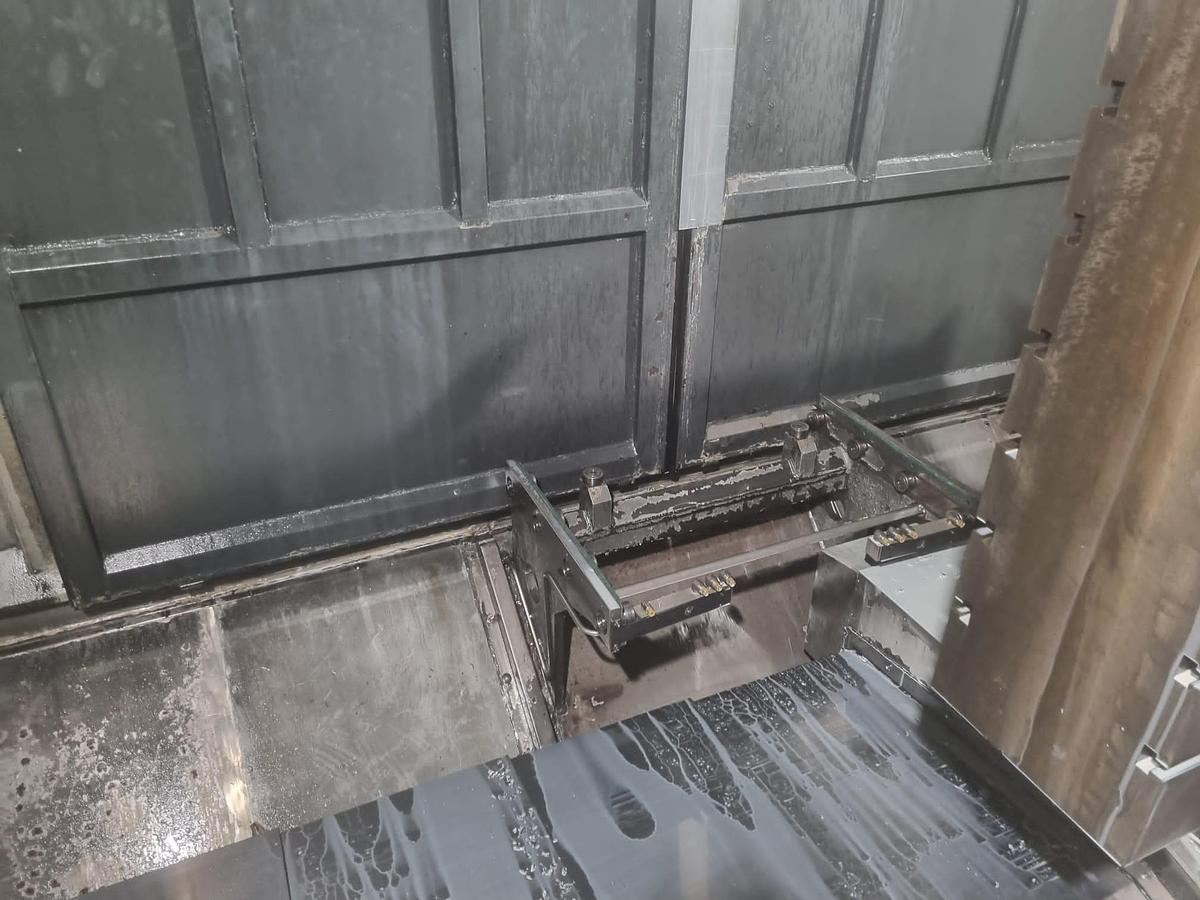

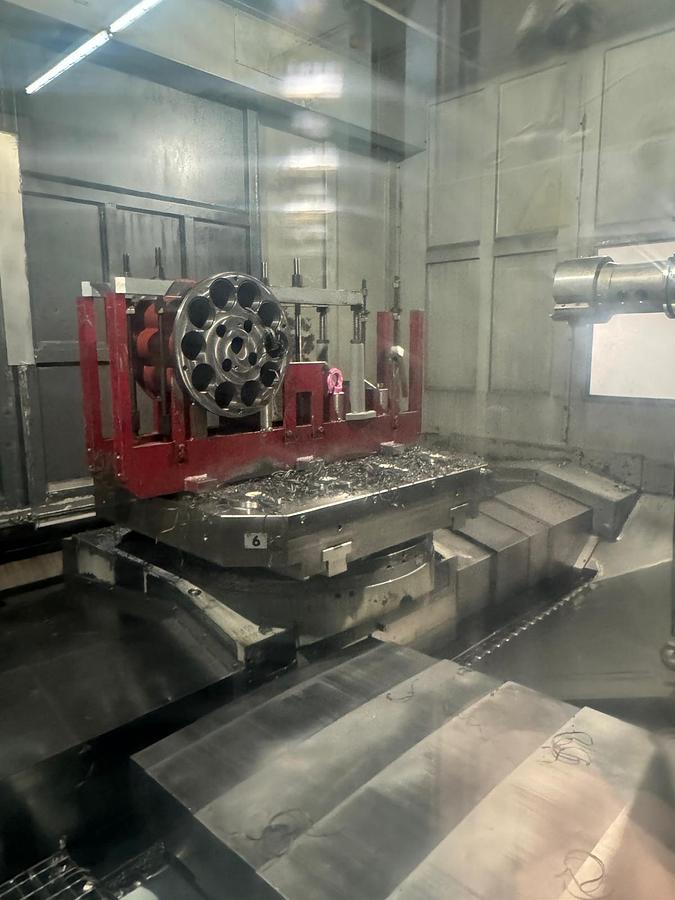

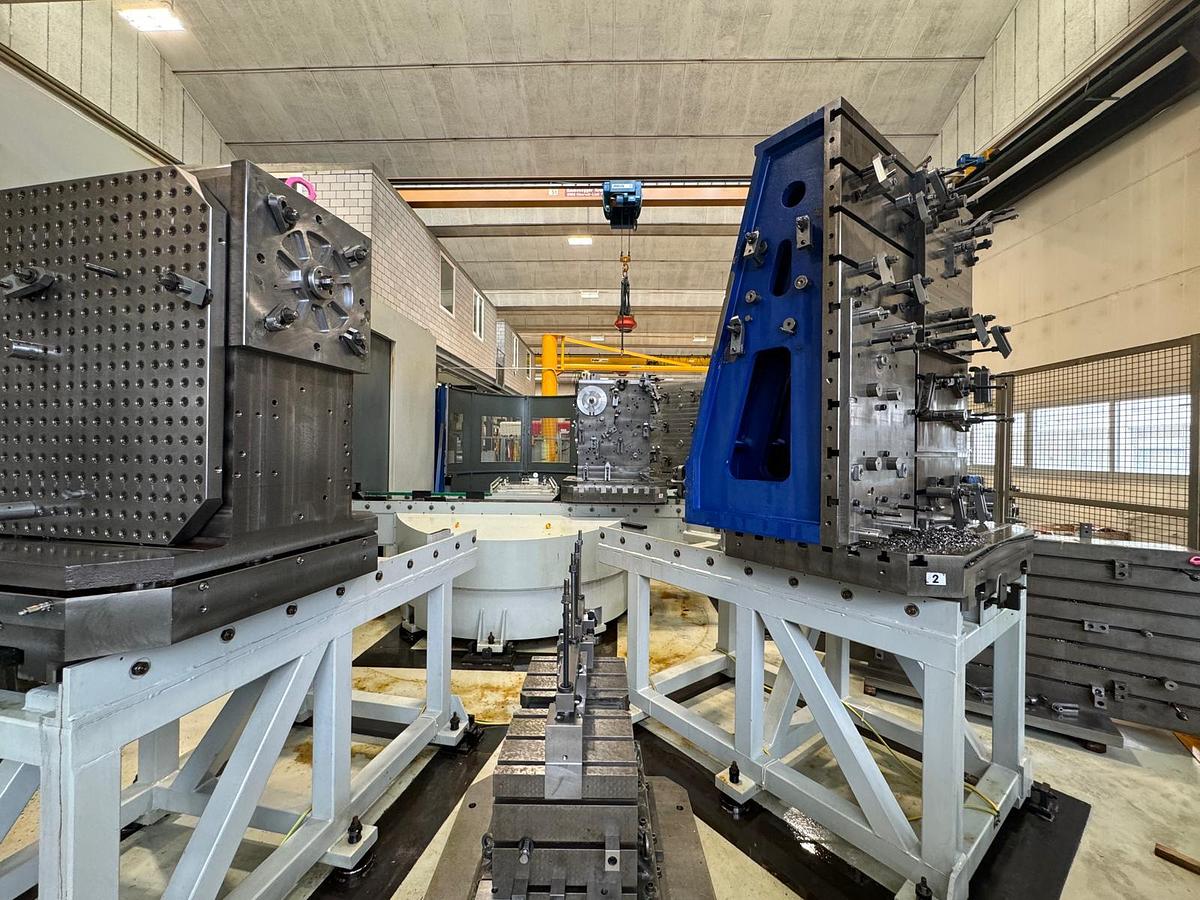

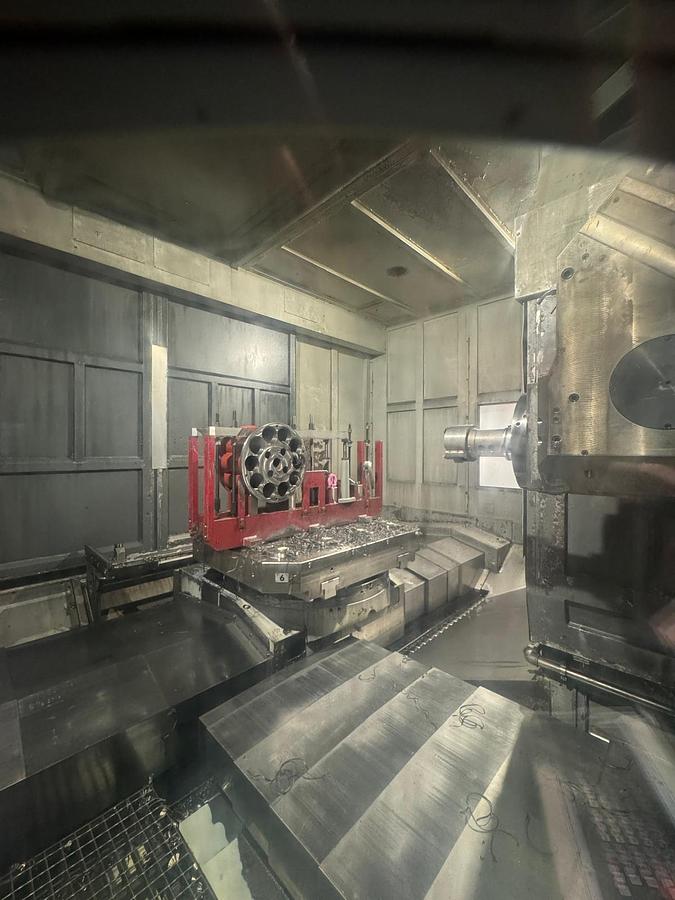

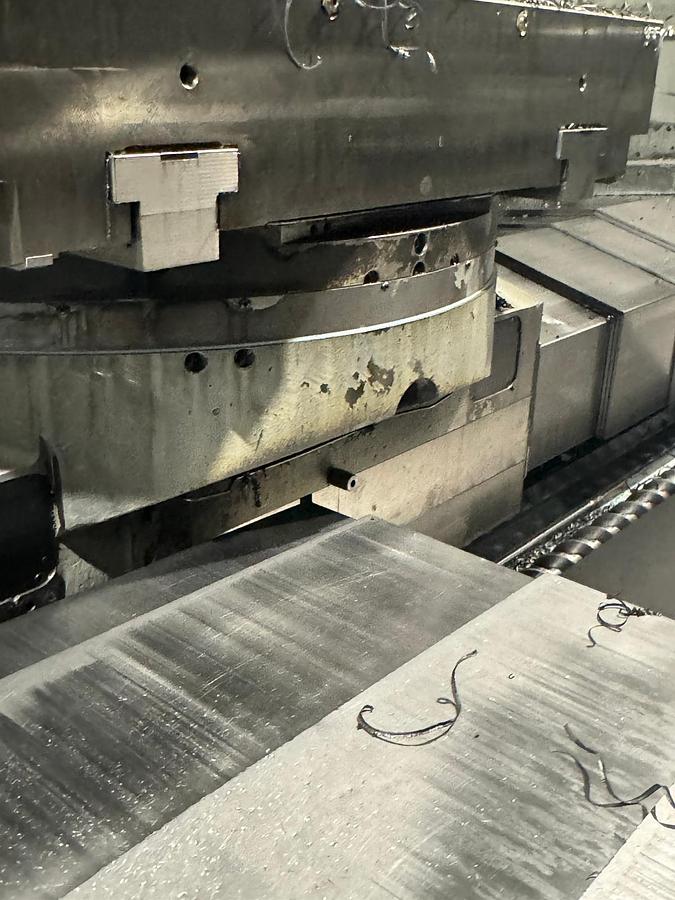

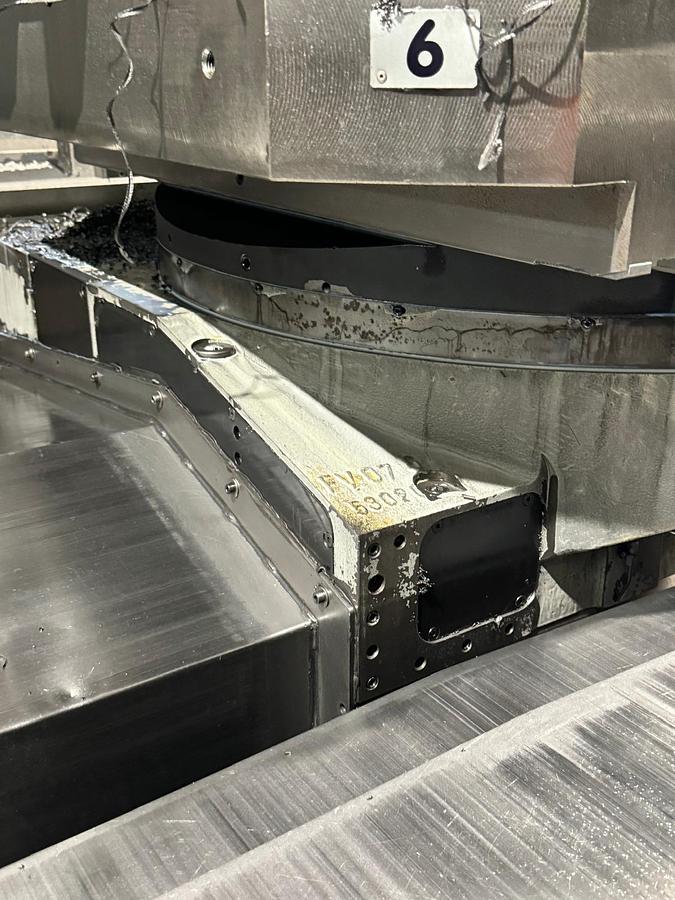

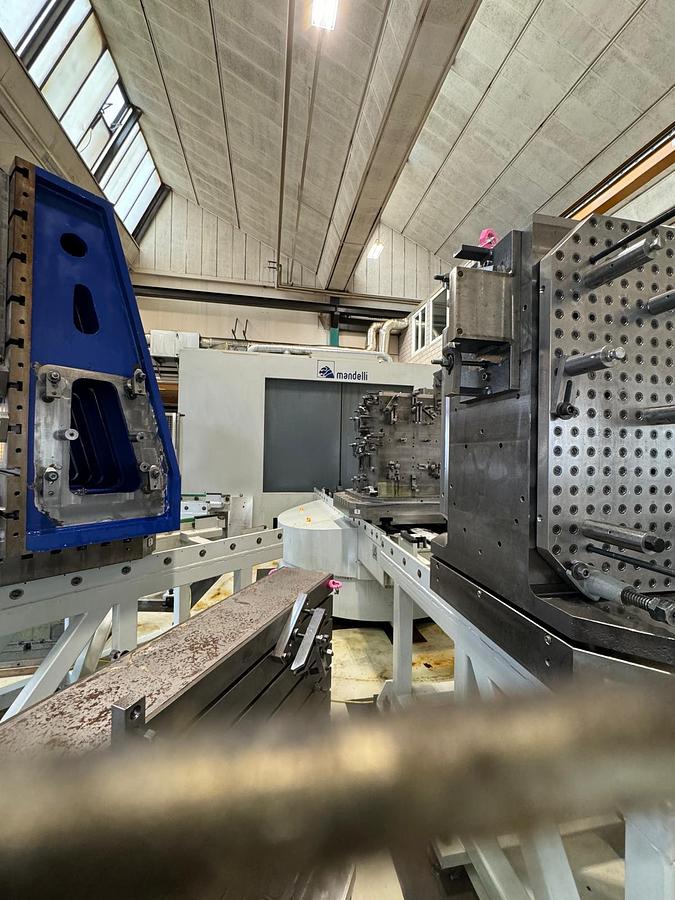

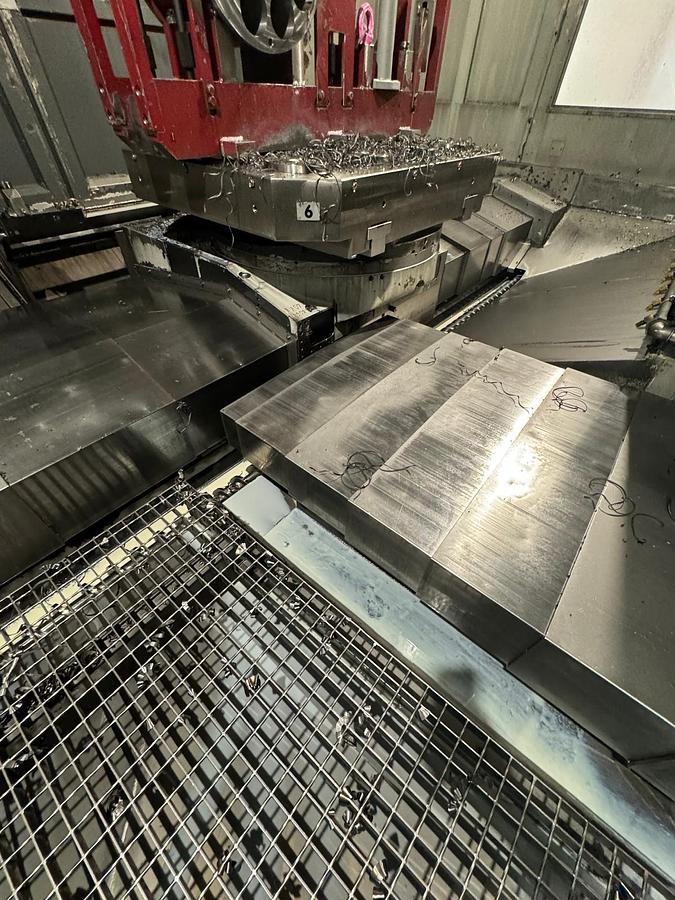

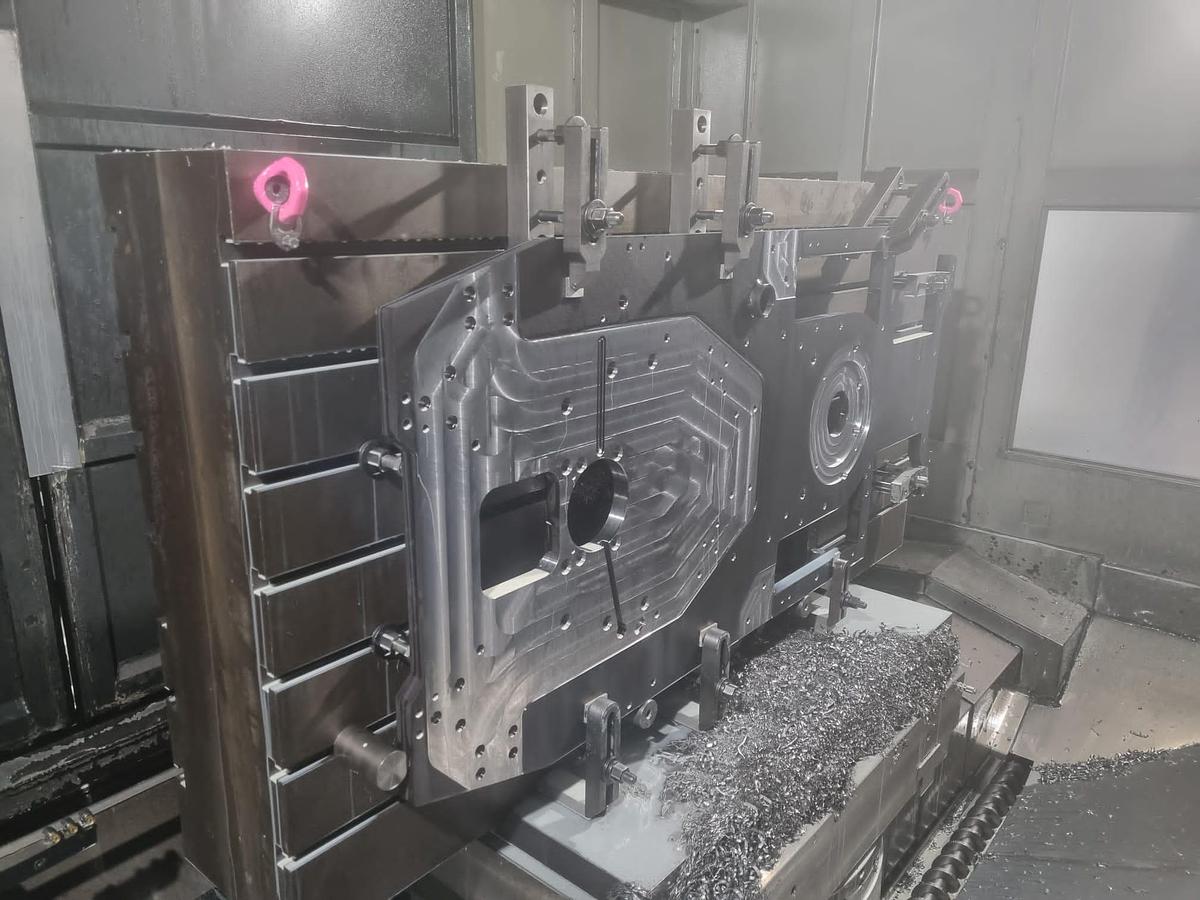

Die Anlage verfügt über ein automatisches Palettensystem mit Rund-/Drehstation im Frontbereich, Palettenumlauf, Sicherheitsumhausung und mehreren Palettenstationen. Auf den Fotos sind verschiedene Paletten mit Aufspannwinkeln und kundenspezifischen Vorrichtungen sichtbar.

Aufspannmittel / Vorrichtungen

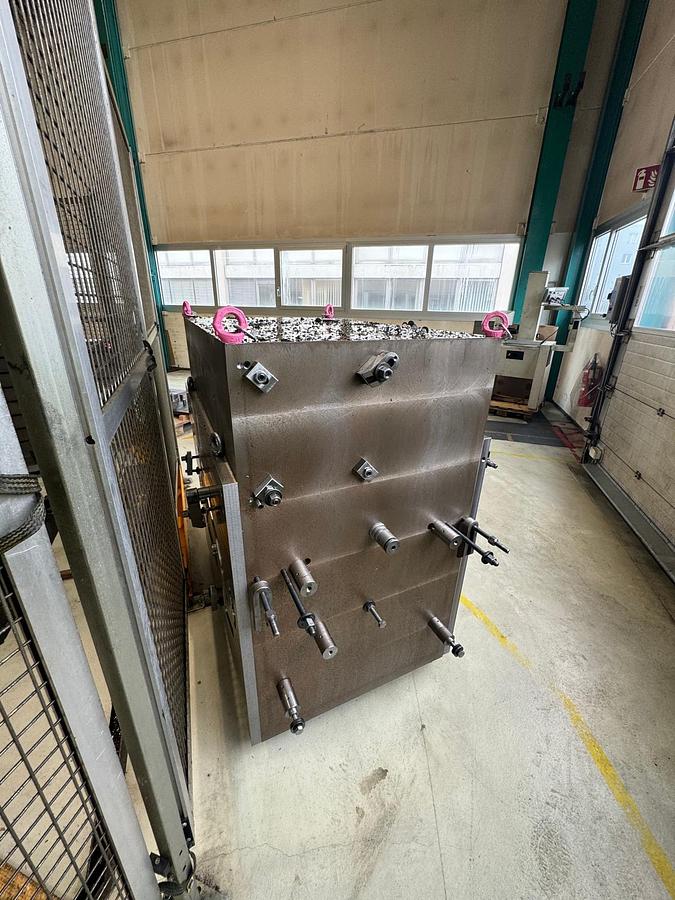

Zum Anlagenumfang gehören mehrere massive Aufspannmittel und Vorrichtungen, darunter:

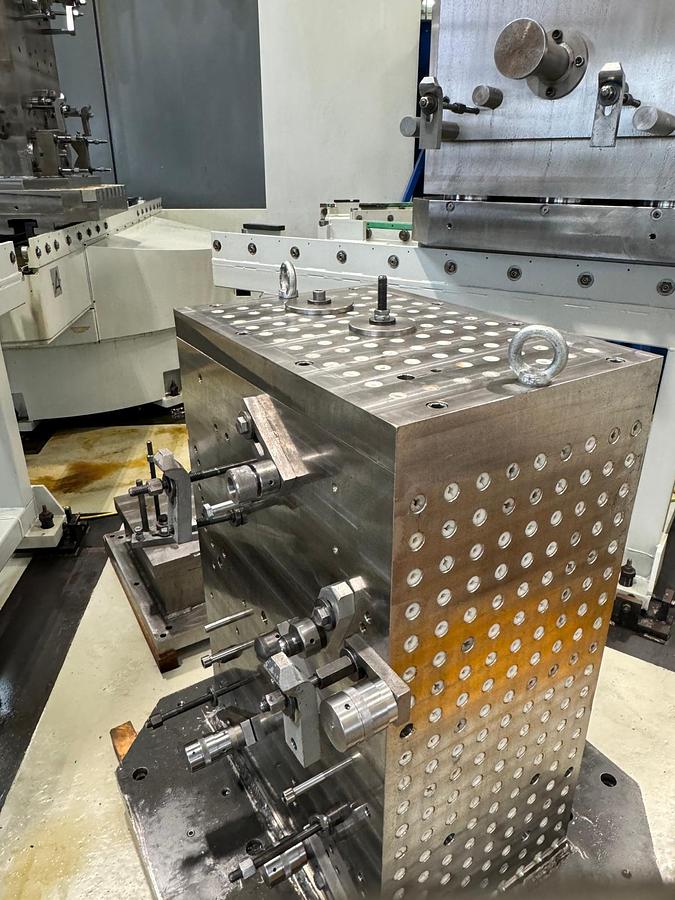

Schwere vertikale Aufspannwinkel

Große Vorrichtungsplatten

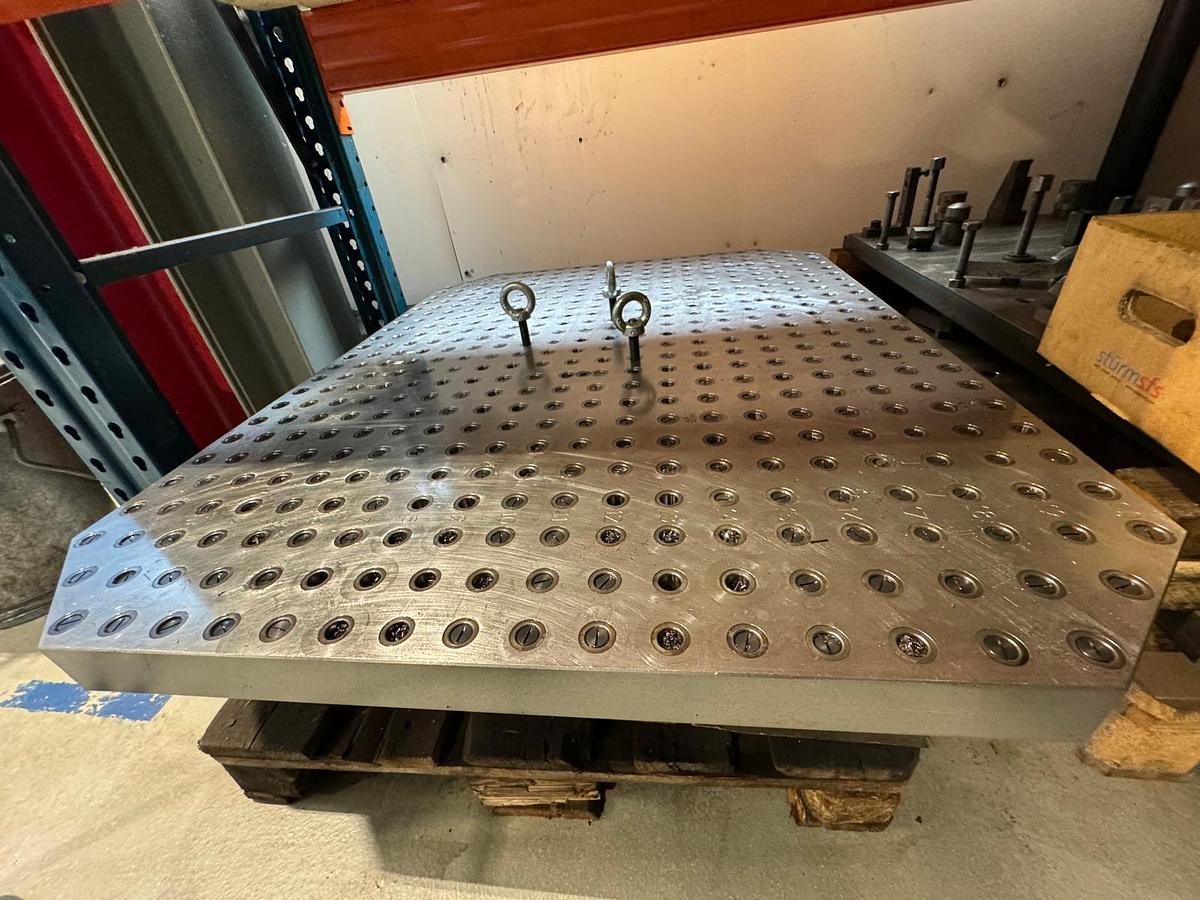

Loch- / Rasterspannplatte

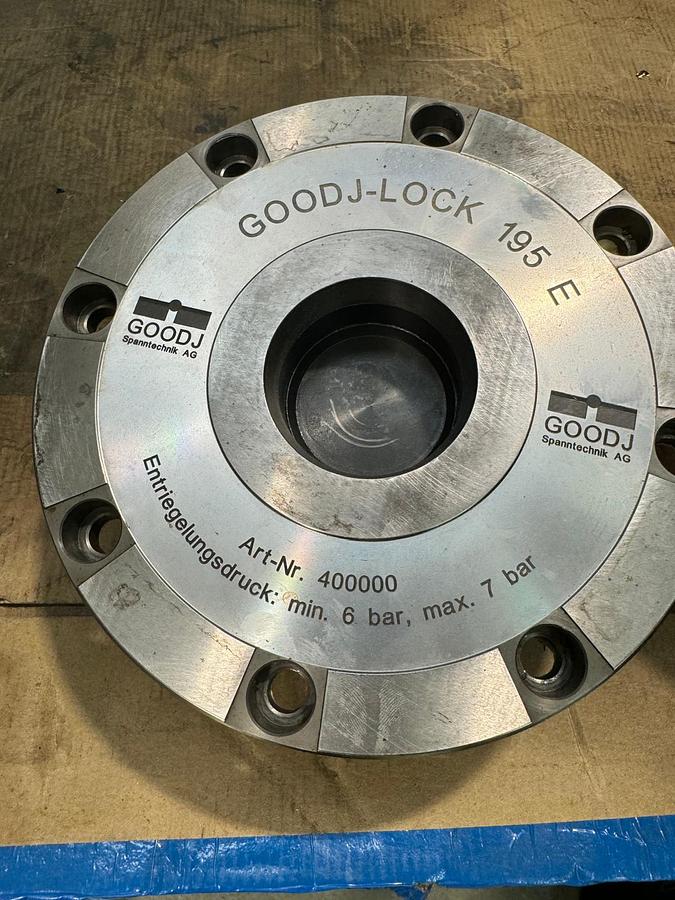

Kundenspezifische Spannvorrichtungen

Vorrichtungsträger für große und schwere Werkstücke

Palettenaufbauten und Spannbrücken

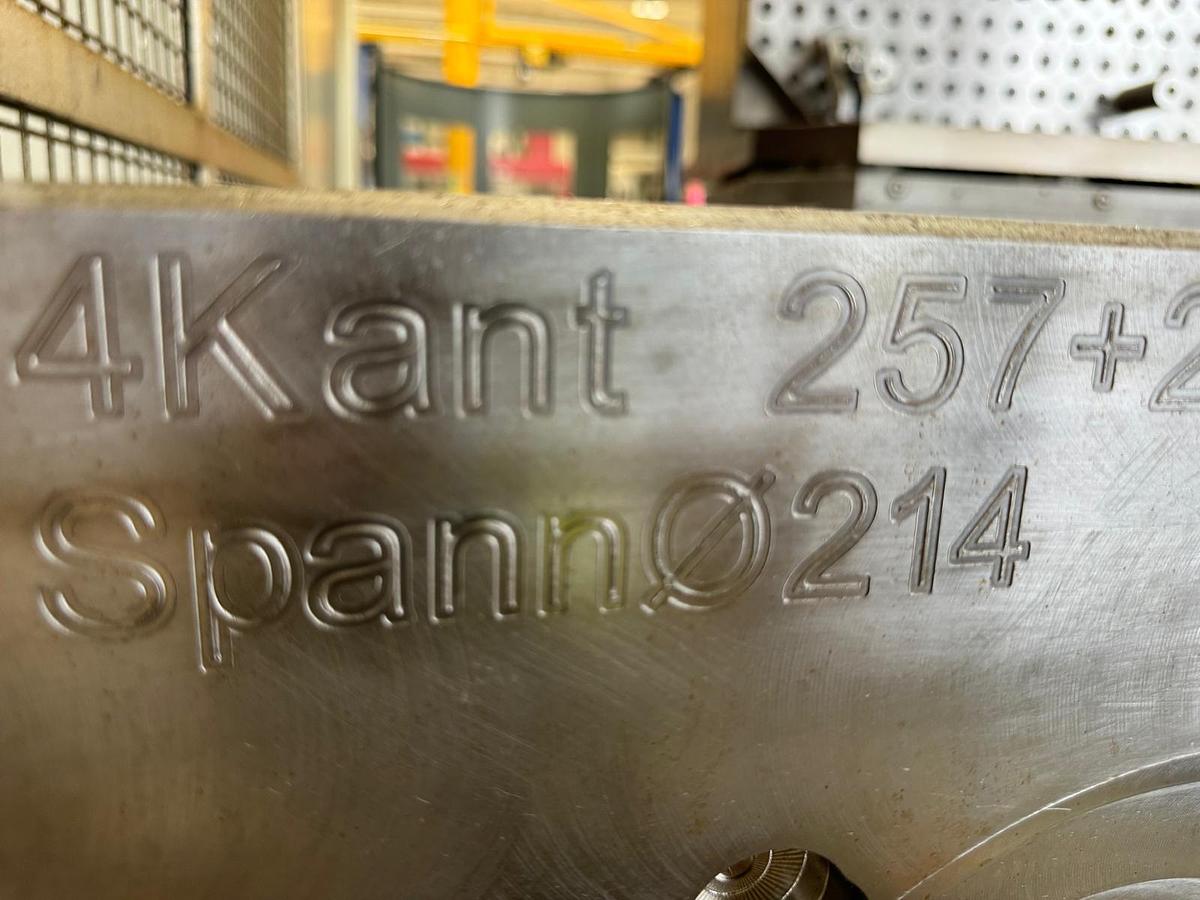

Auf einer Vorrichtung ist die Prägung „4kant 257+… / Spann Ø214“ sichtbar. Diese Angabe sollte bei einer Besichtigung nochmals exakt geprüft werden.

Späneentsorgung / Späneförderer

Späneförderer vorhanden

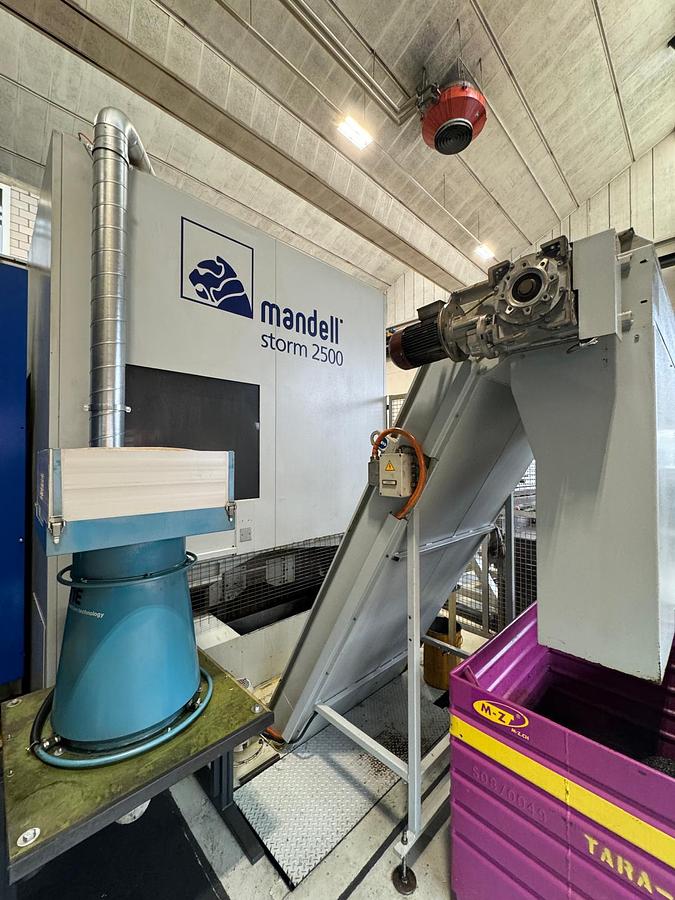

Hersteller Späneförderer: Meta, convogliatori di trucioli

Modell laut Schild: Mandelli

Typ: 75950689

Matrikel-/Seriennummer: 06 07 19790 TDN

Baujahr Späneförderer: 2007

Gewicht Späneförderer: ca. 1.100 kg

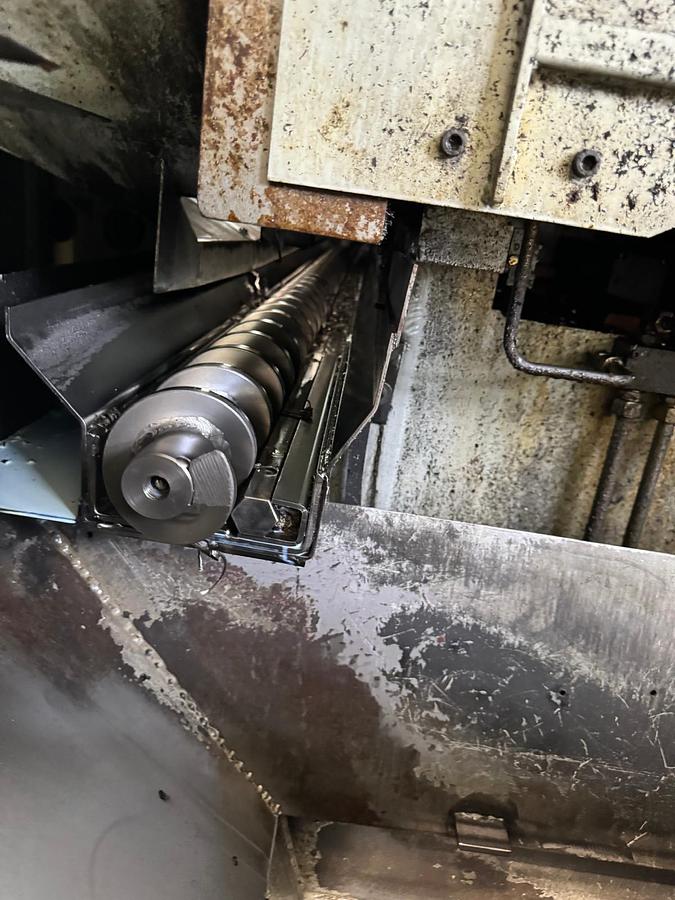

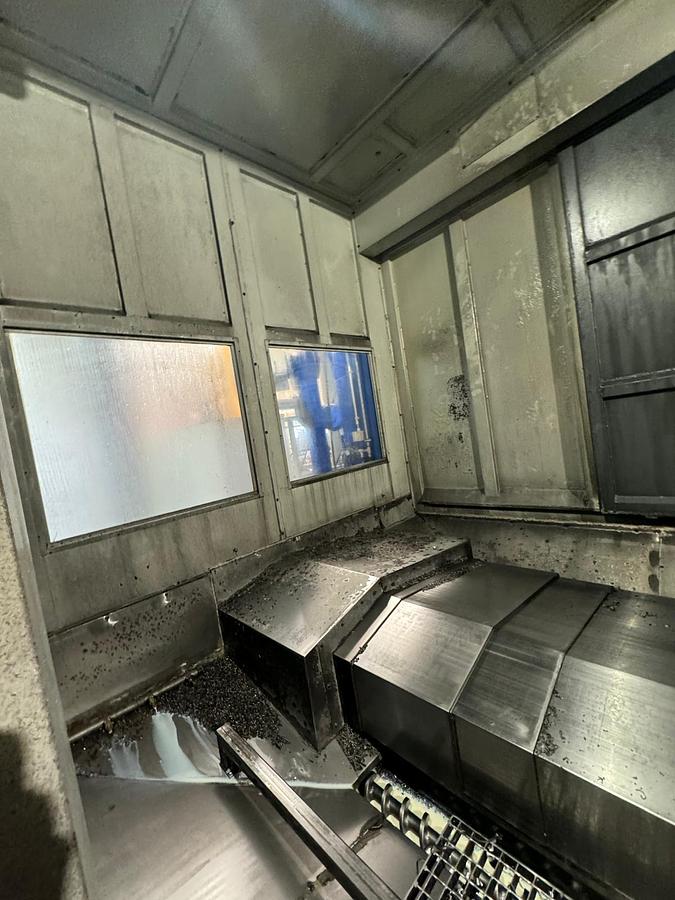

Zusätzlich ist im Maschinenbereich eine Schneckenförderung sichtbar. Die Maschine verfügt damit über eine integrierte Späneabfuhr mit externer Fördertechnik.

Kühlmittel / Filter / Peripherie

Kühlmittel- / Filteranlage vorhanden

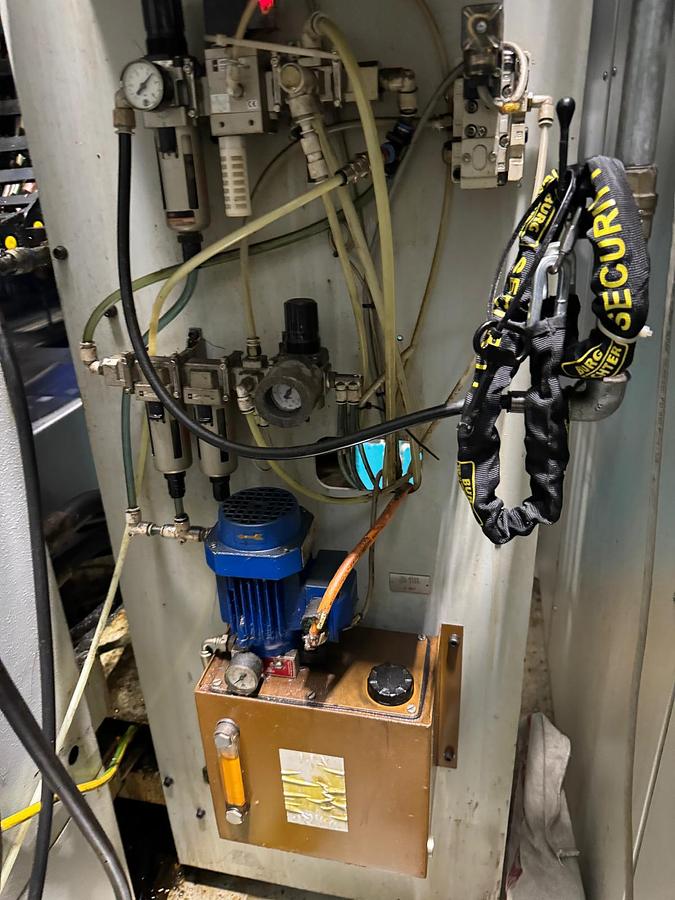

Hydraulikaggregat vorhanden

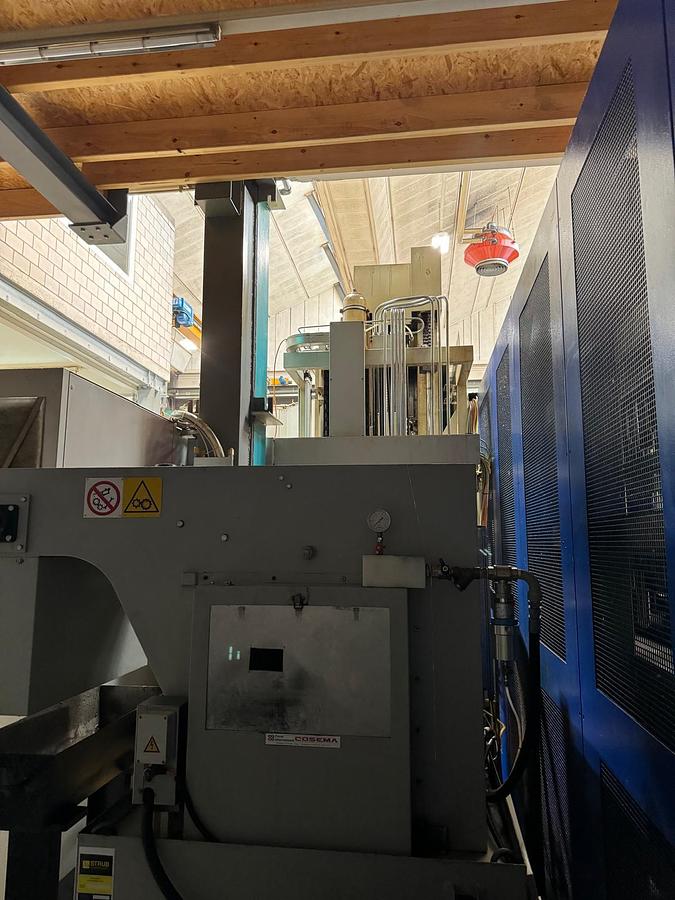

COSEMA-Peripherieeinheit sichtbar

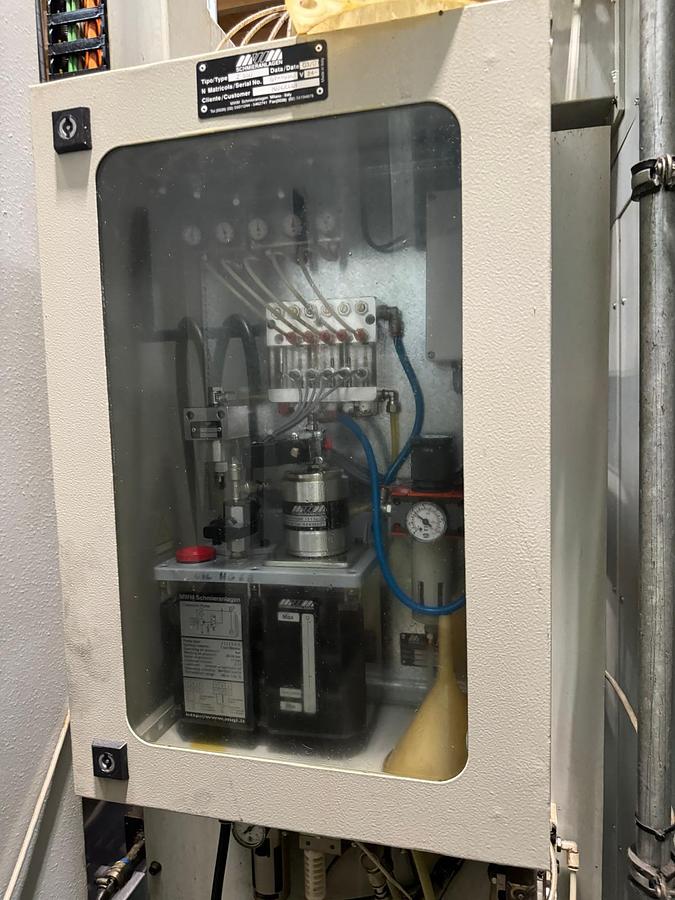

Schmier- / Kühlmittelperipherie vorhanden

Schaltschrankanlage vorhanden

Späneförderer / Schneckenförderung vorhanden

Absaug- / Filtereinheit sichtbar

Die Anlage ist umfangreich mit Peripherie für Kühlmittel, Filterung, Hydraulik, Späneentsorgung und Maschinenversorgung ausgestattet.

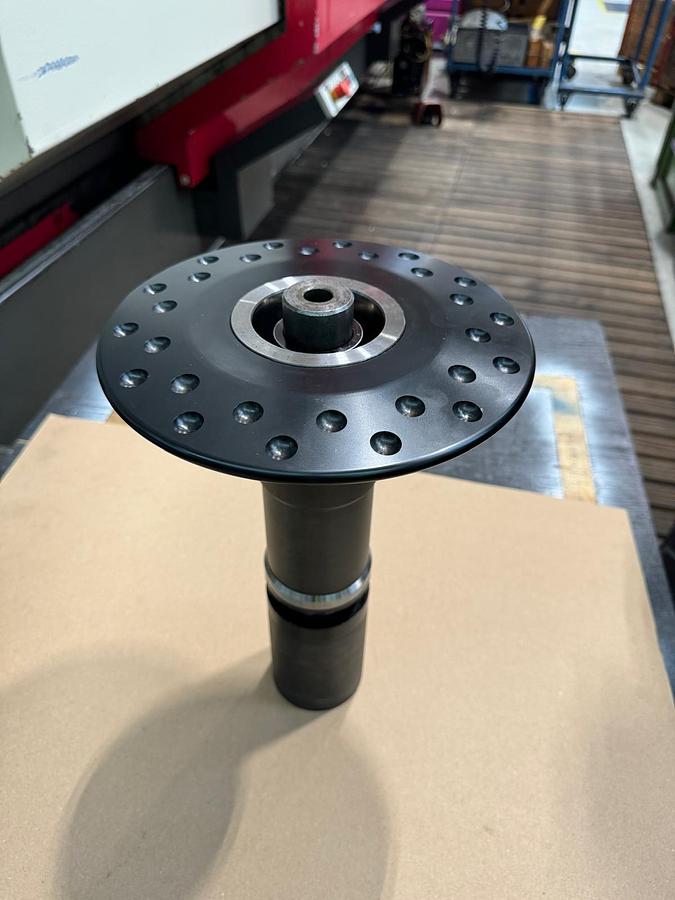

Werkzeugaufnahmen / Zusatzwerkzeuge

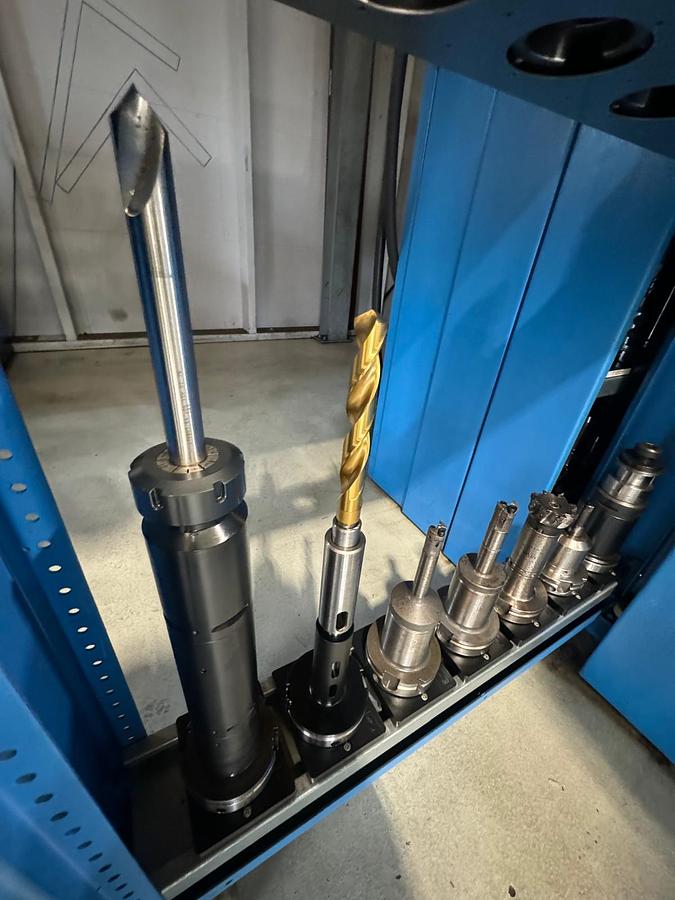

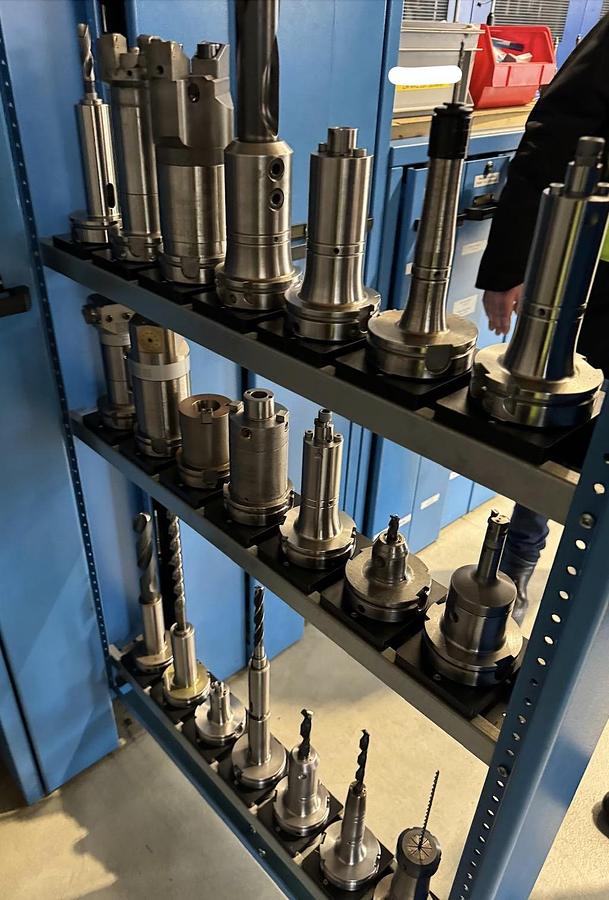

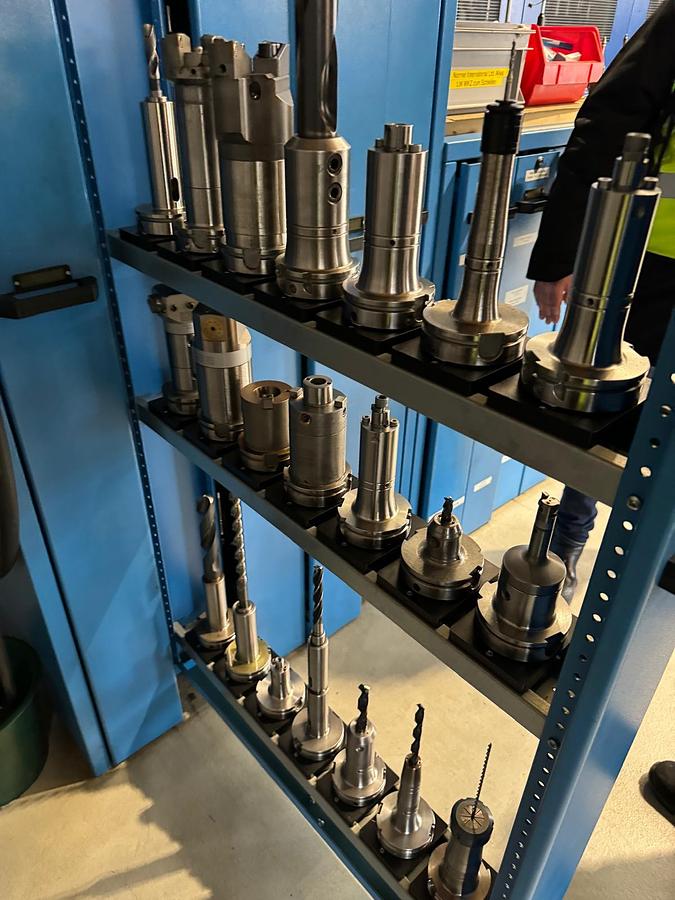

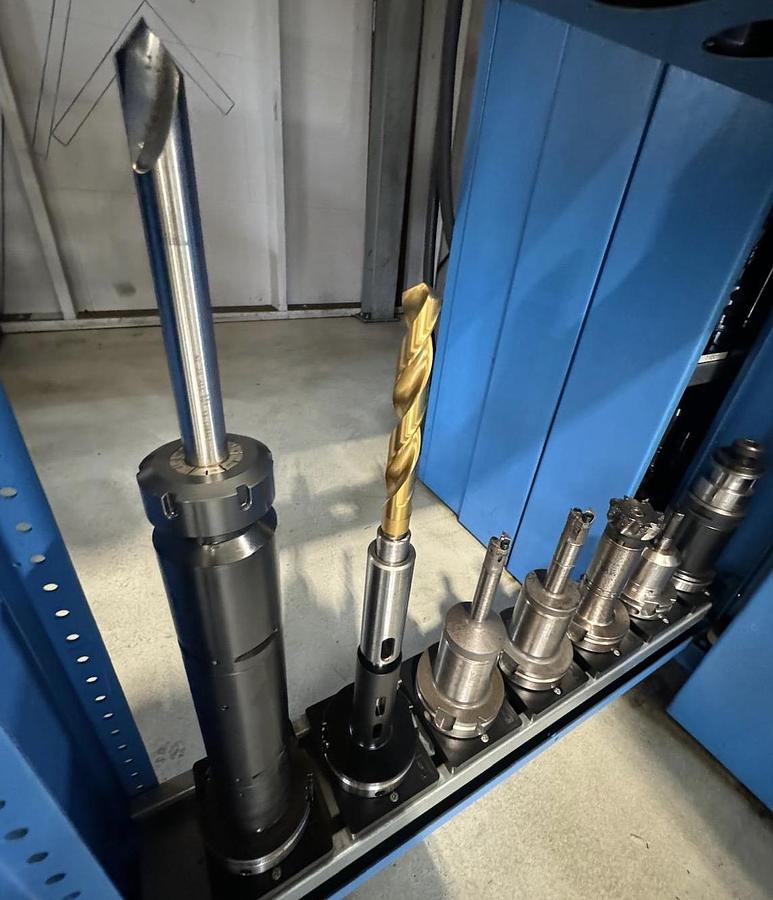

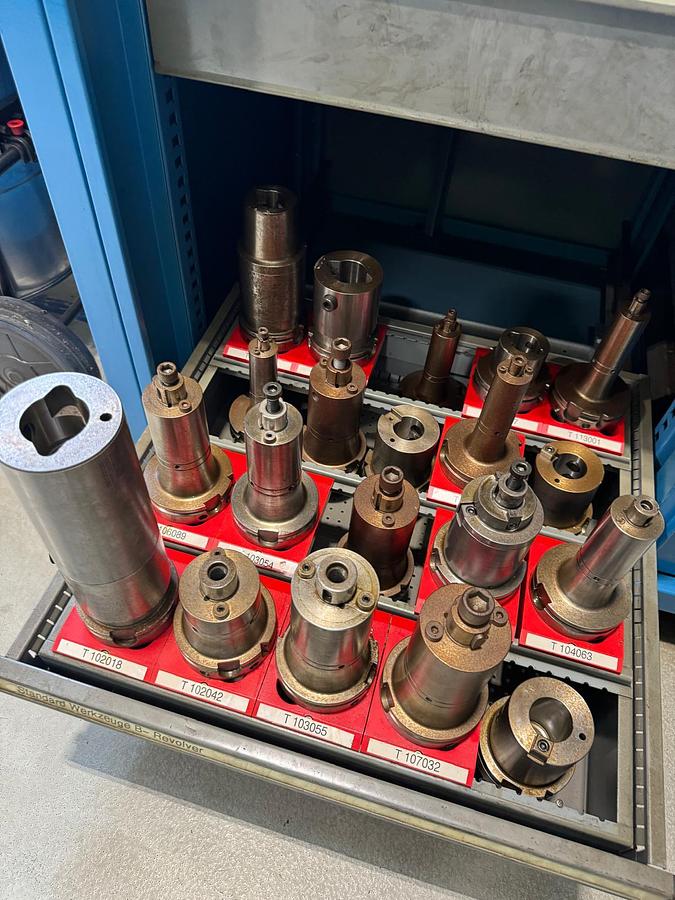

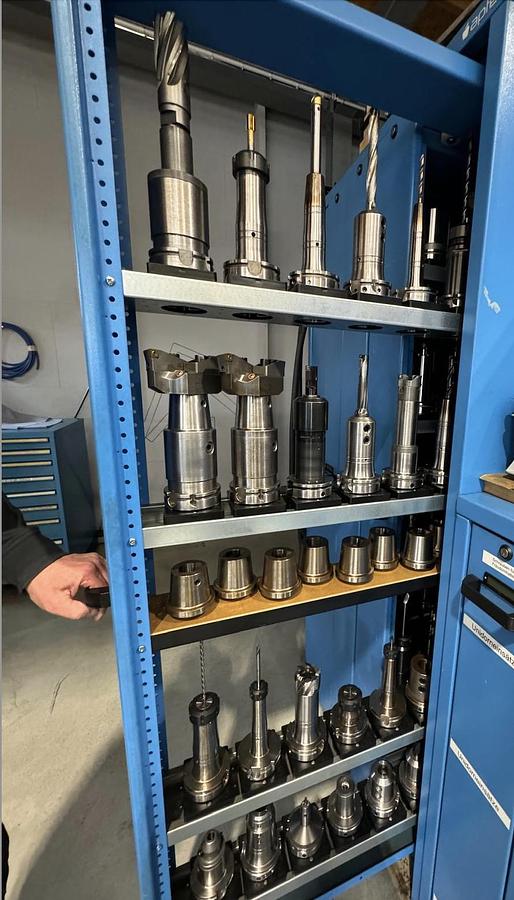

Auf den Fotos sind umfangreiche Werkzeugbestände sichtbar, darunter:

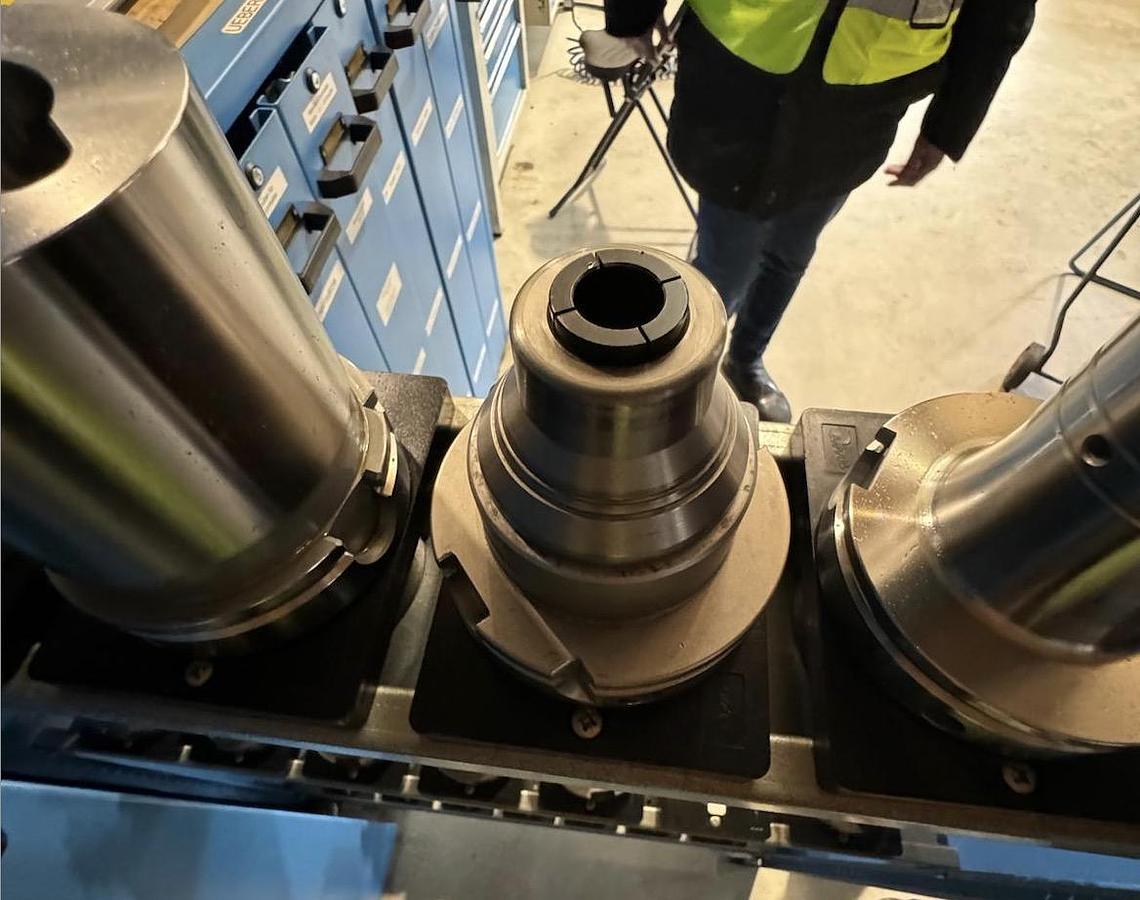

ISO SK 50 Werkzeugaufnahmen

Bohrstangen

Ausdrehwerkzeuge

Fräseraufnahmen

Bohr- und Reibwerkzeugaufnahmen

Verlängerungen und Adapter

Schrumpf-, Spann- und Reduzieraufnahmen

Ersatzwerkzeuge und Standardwerkzeuge

Werkzeuge im 208-fach-Werkzeugmagazin

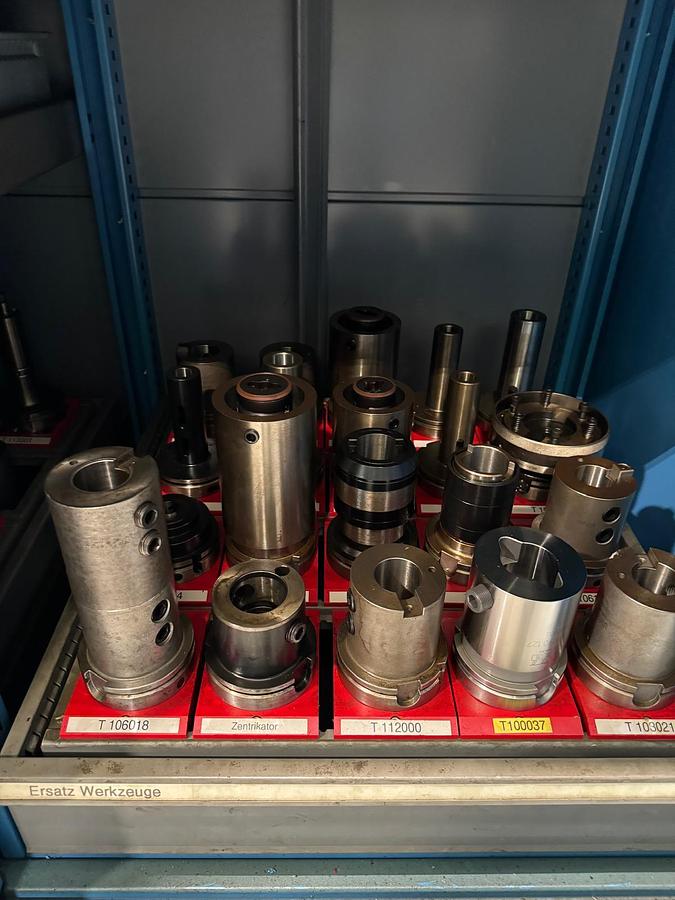

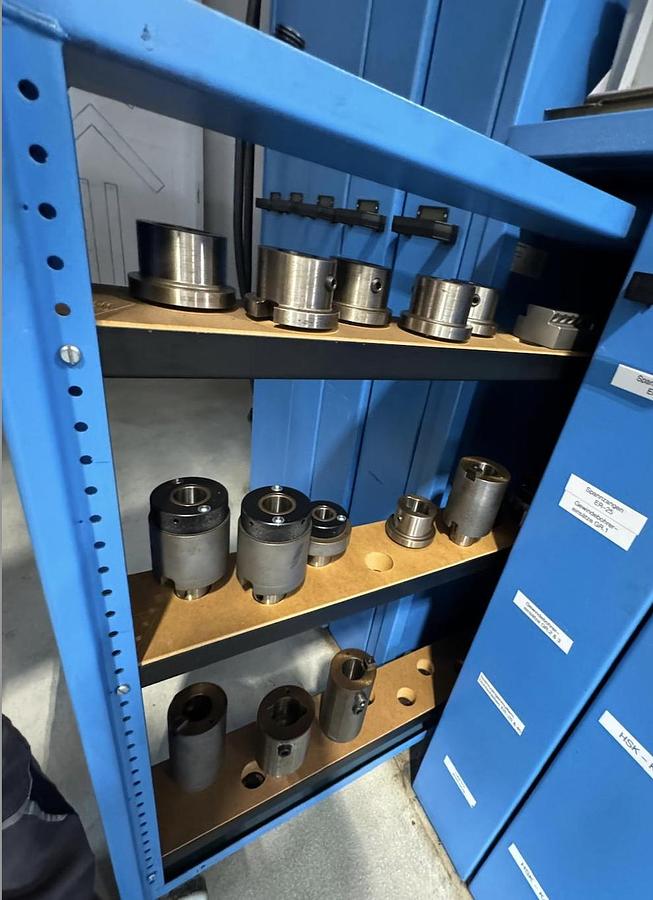

Zusätzliche Werkzeuge in Apfel-Werkzeugschränken und Regalsystemen

Mehrere hundert Werkzeugaufnahmen können auf Anfrage zusätzlich erworben werden.

Zusätzliches Zubehör, optional / auf Anfrage

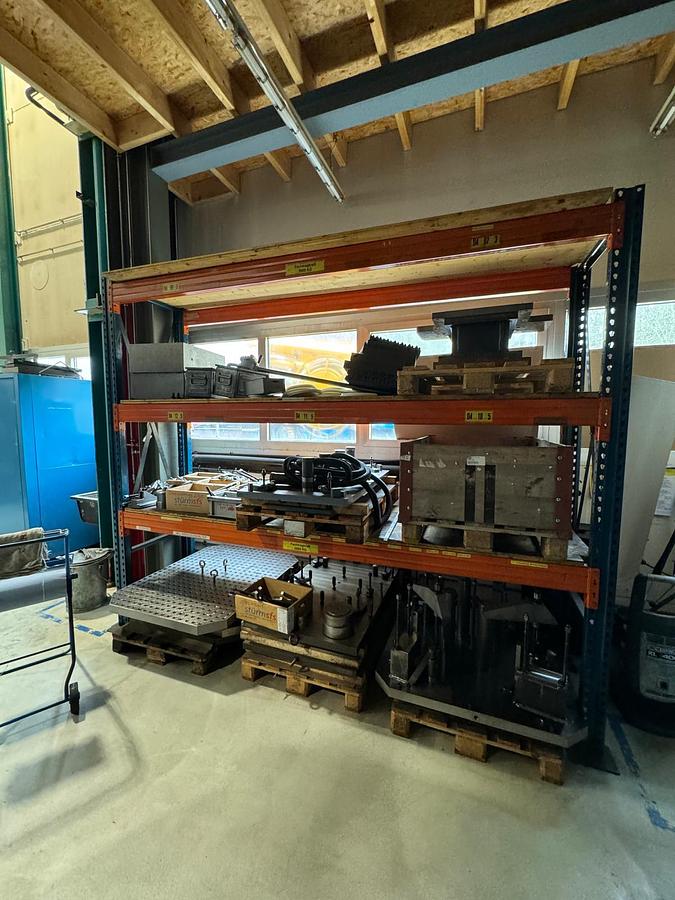

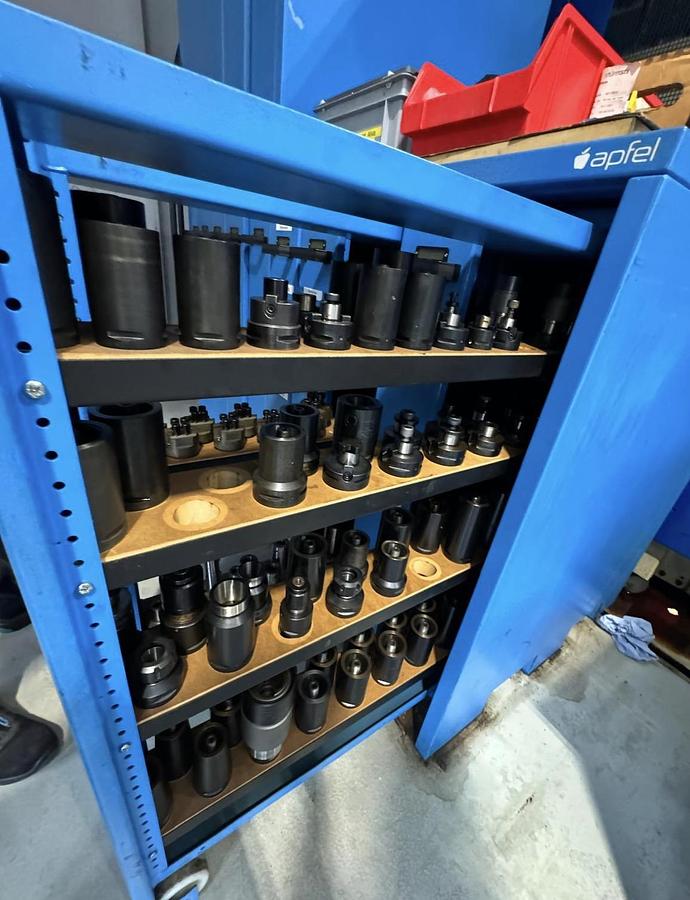

Apfel Werkzeugschränke mit umfangreichem Werkzeugbestand

Mehrere SK50-Werkzeugaufnahmen hauptsächlich neuwertig

Weitere Spannmittel und Vorrichtungen

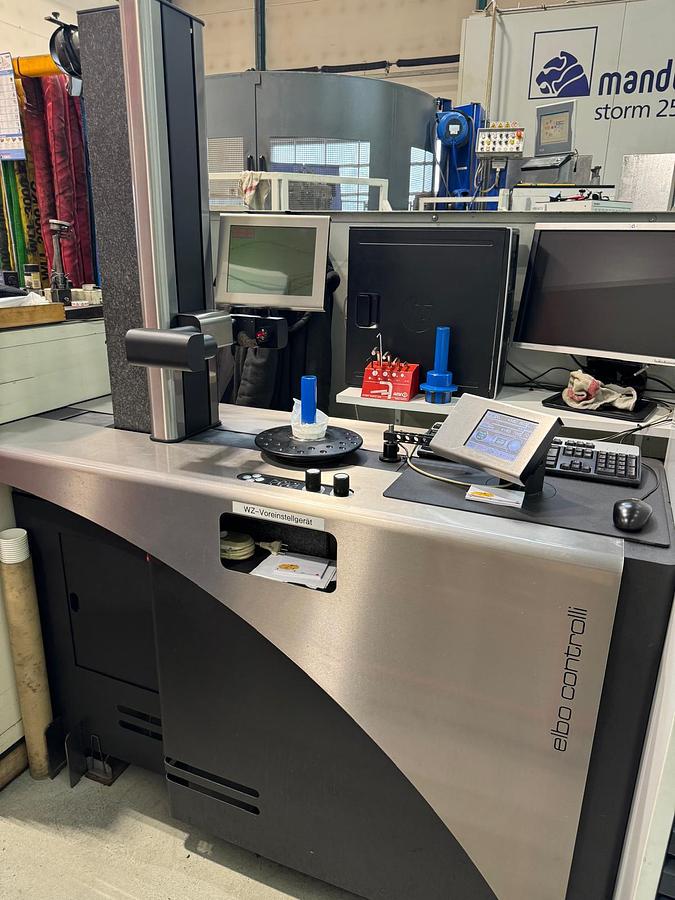

ELBO CONTROLLI Werkzeug-Voreinstellgerät

Werkbänke / Werkzeugablagen / Regalsysteme nach Absprache

Das auf den Fotos sichtbare ELBO CONTROLLI Werkzeug-Voreinstellgerät ist nicht automatisch im Standardlieferumfang enthalten, kann jedoch auf Anfrage zusätzlich erworben werden.
