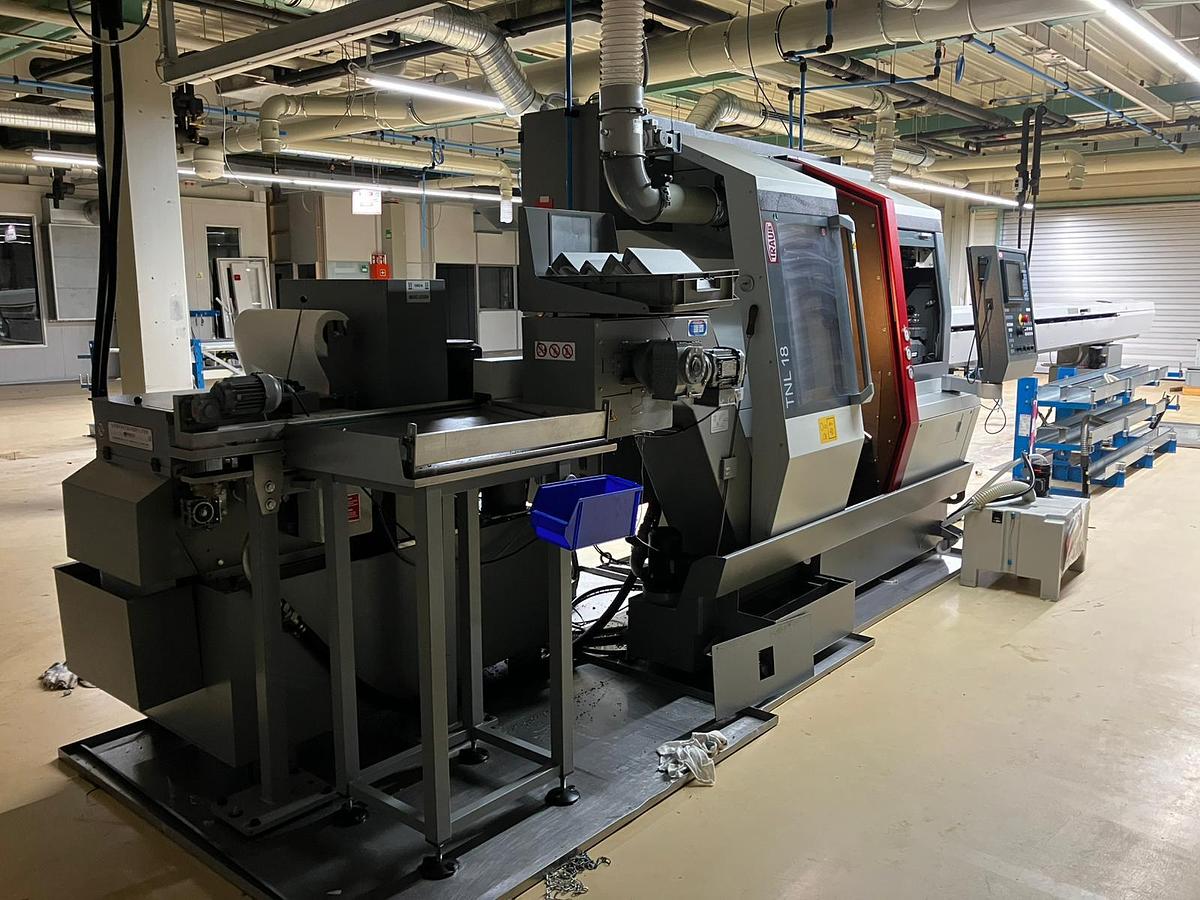

2015 INDEX-TRAUB TNL 18-9P

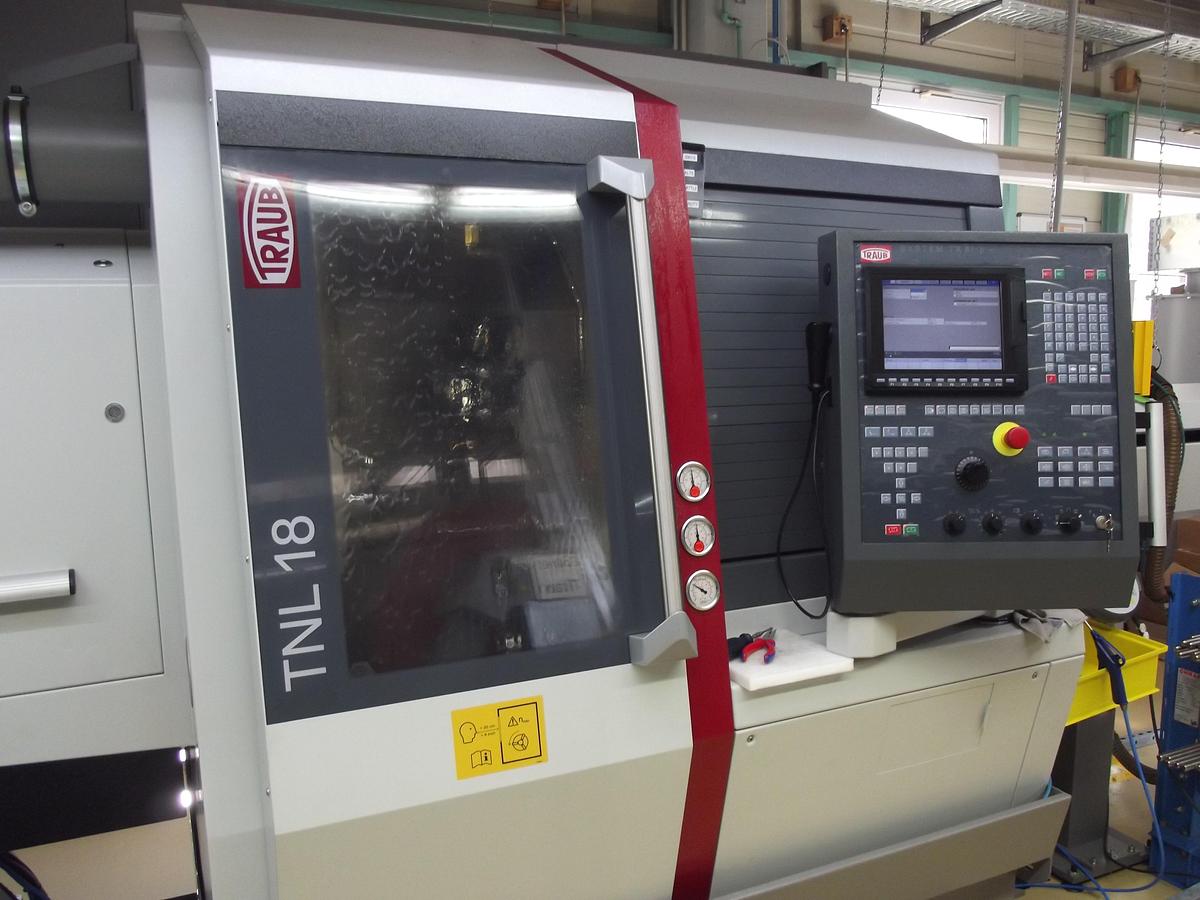

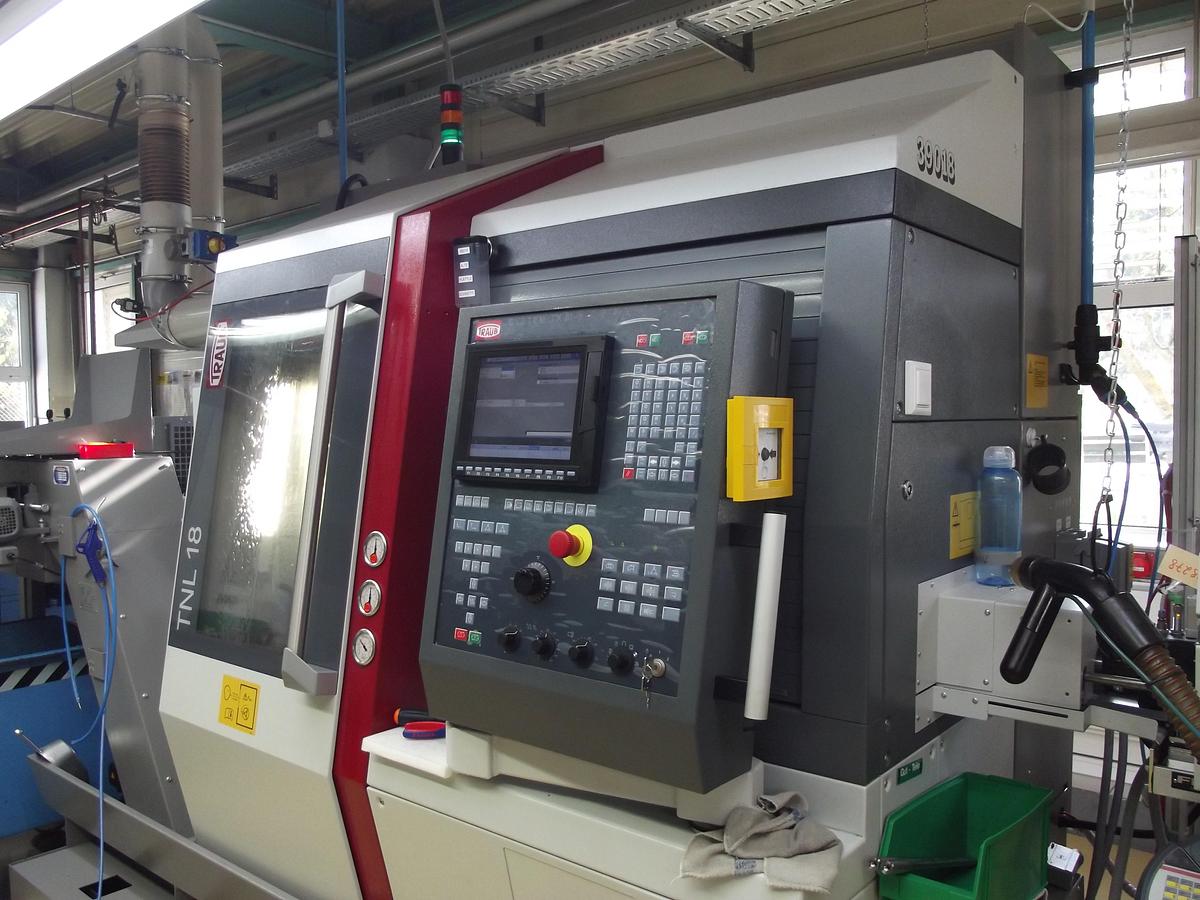

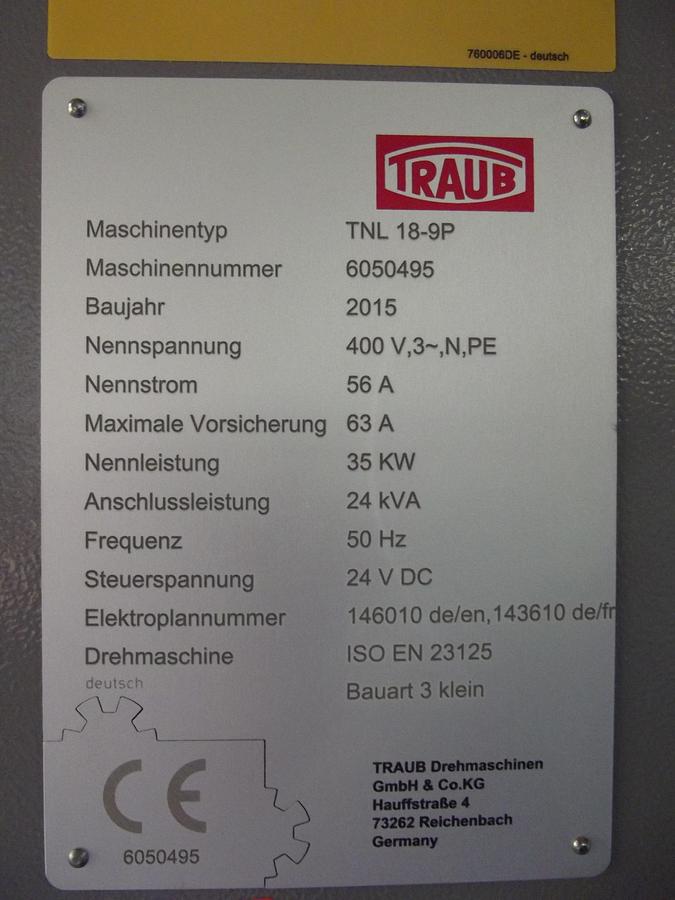

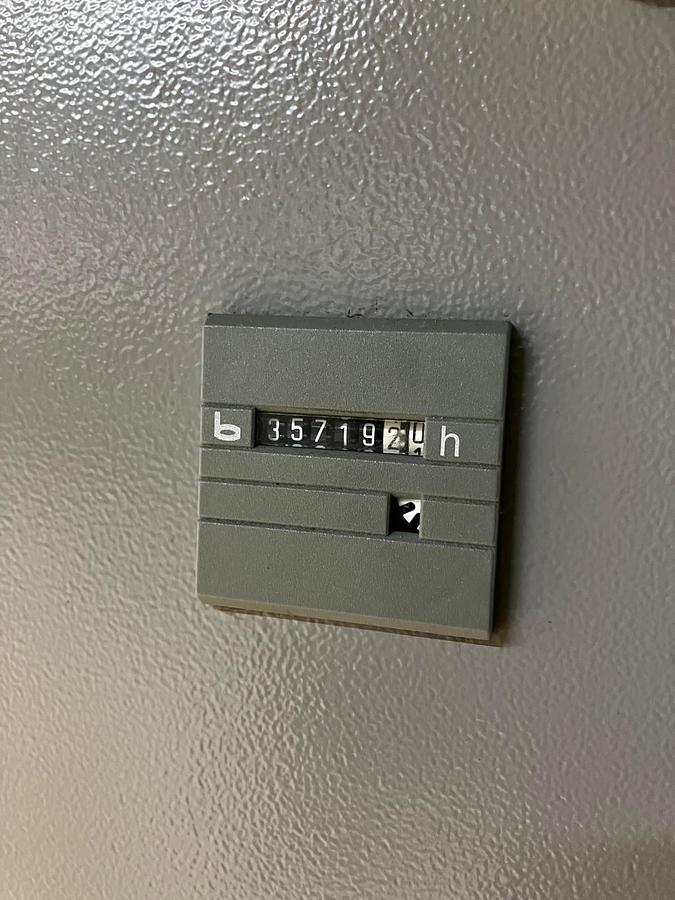

TRAUB TNL 18-9P

CNC-Drehautomat

Paketmaschine

Auslieferung als TNL 18 Langdrehbetrieb

Ausführung für Lang- und Kurzdrehbetrieb

Konkrete numerische Verfahrwege sind in den gezeigten Unterlagen nicht ausdrücklich angegeben.

Bestätigt ist jedoch folgendes Achskonzept:

Hauptspindel mit C-Achse

Gegenspindel mit X-Z-C-Achse

Werkzeugrevolver unten mit X-Y-Z-H-Achse

Werkzeugrevolver oben mit X-Y-Z-H-Achse

Linearmesssystem in allen X-Achsen

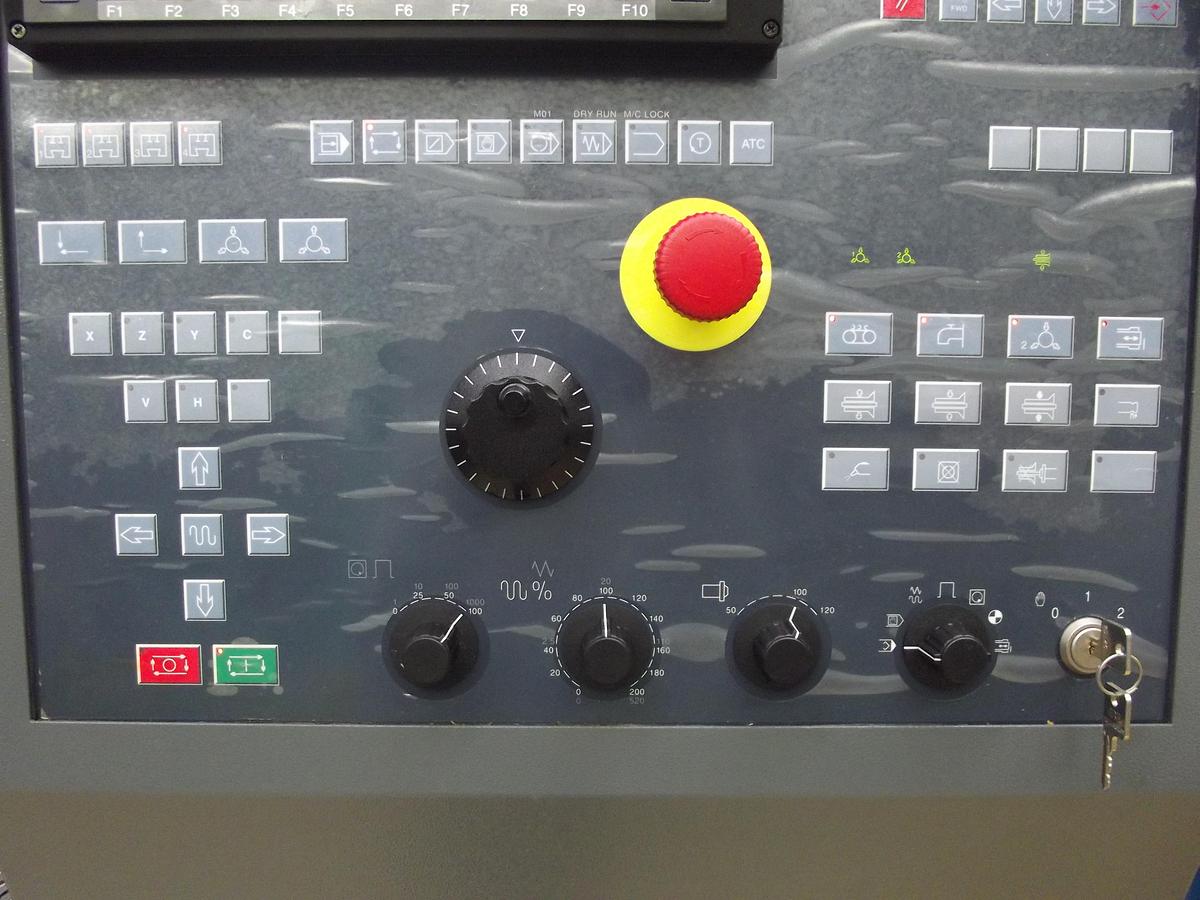

Steuerung / CNC / Bedienung

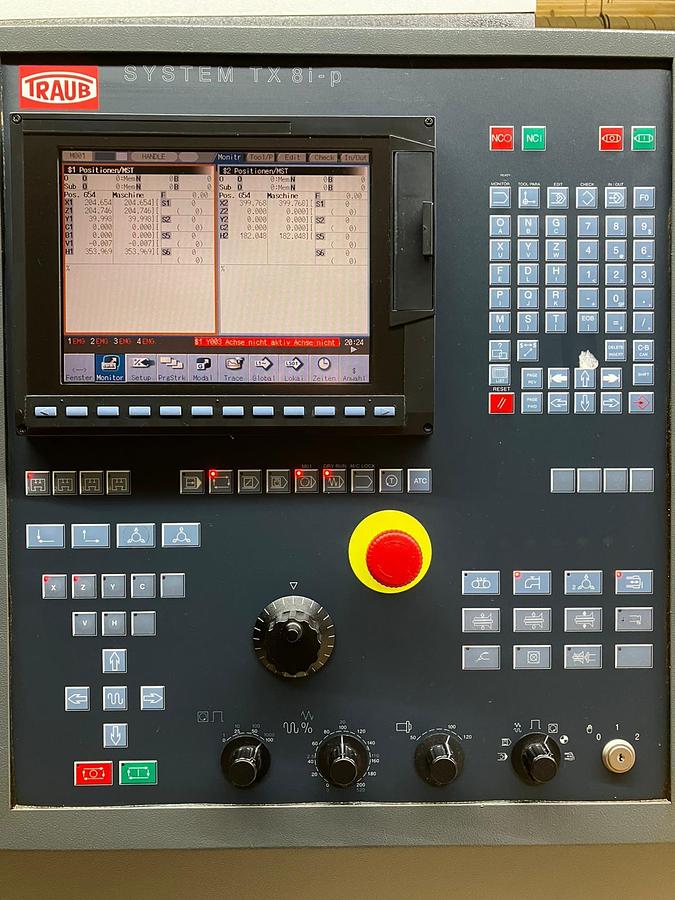

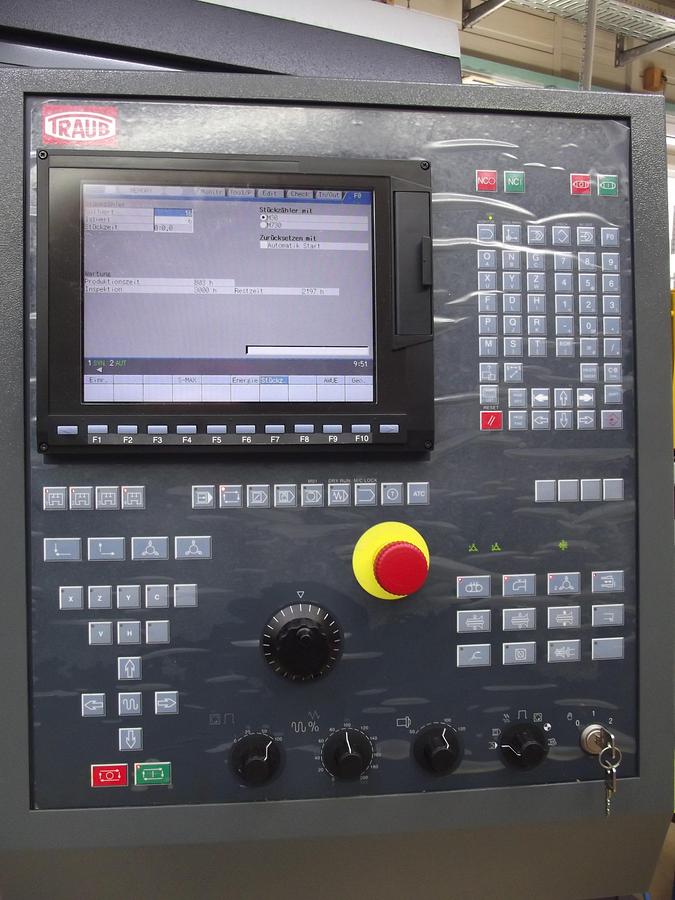

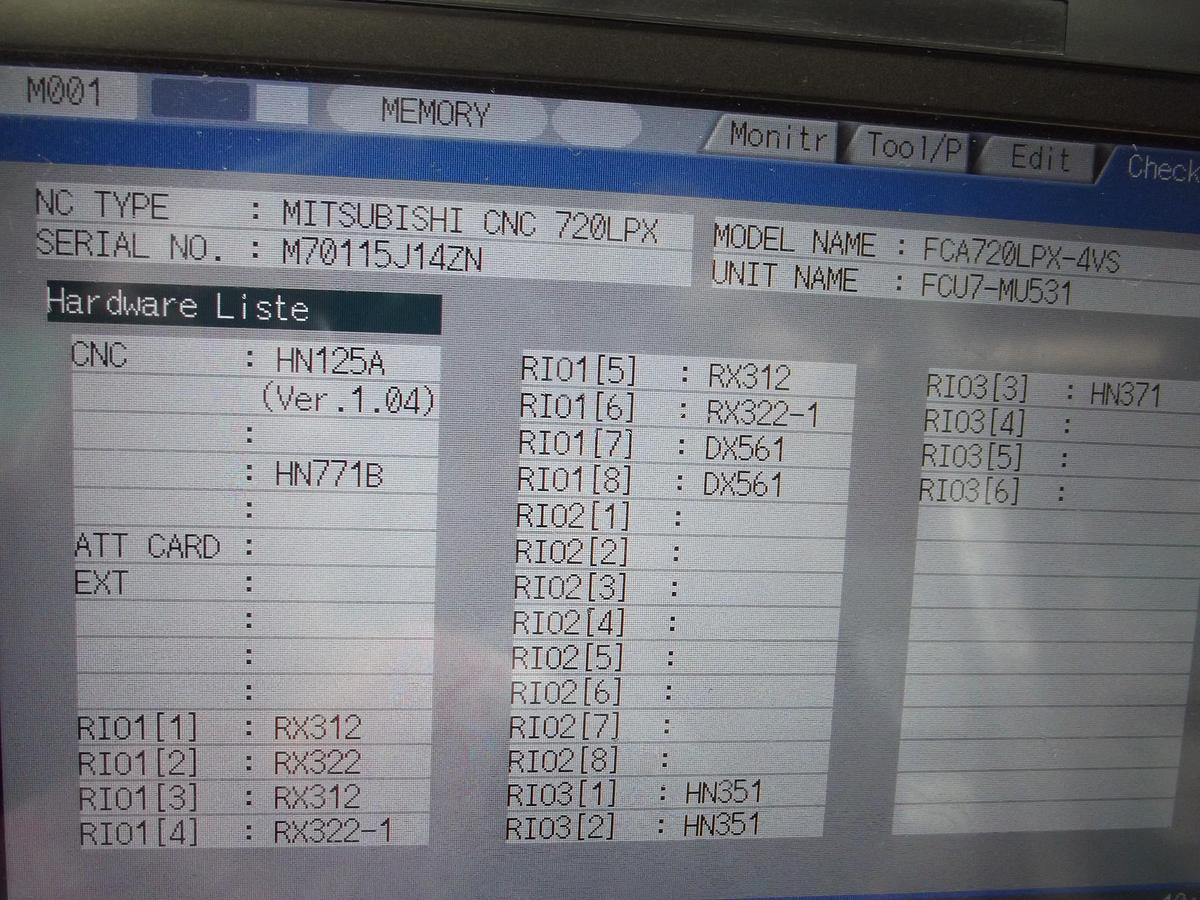

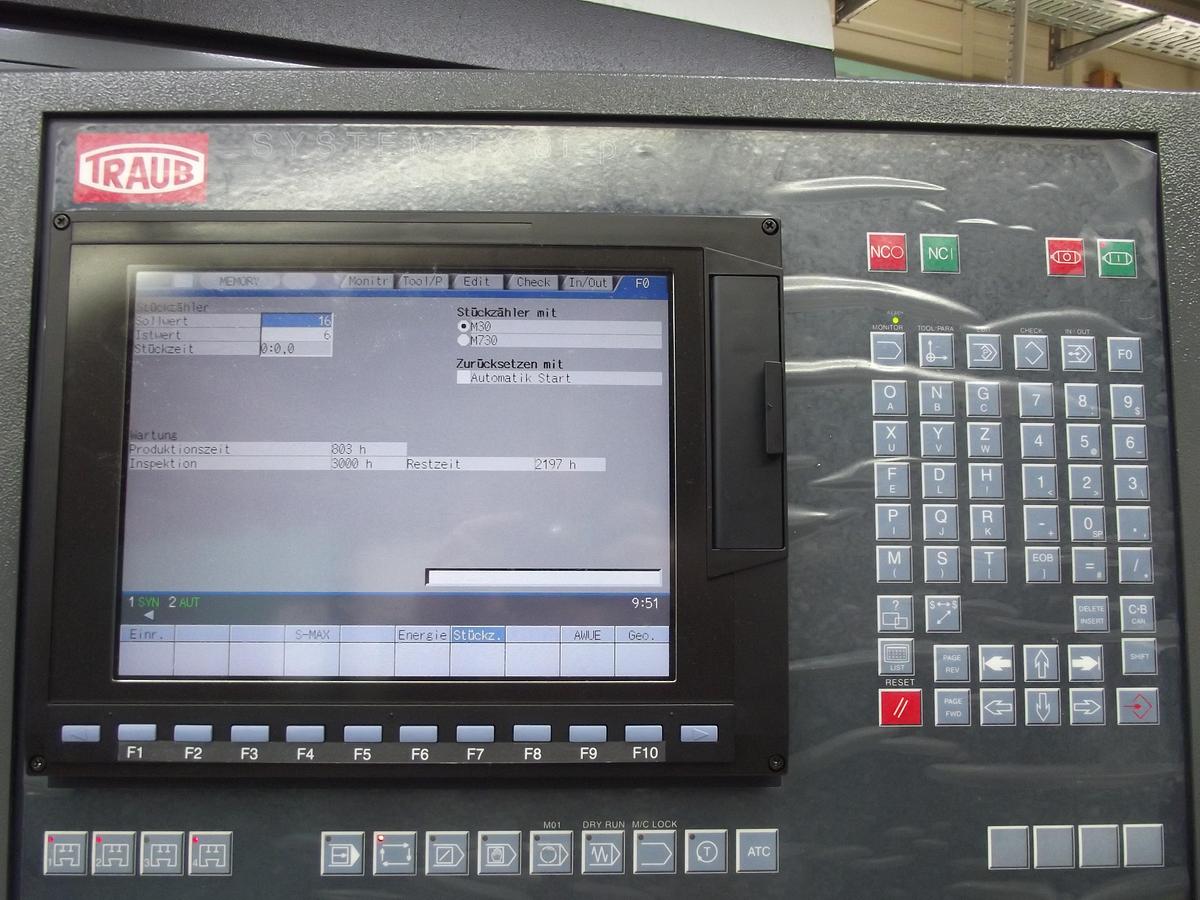

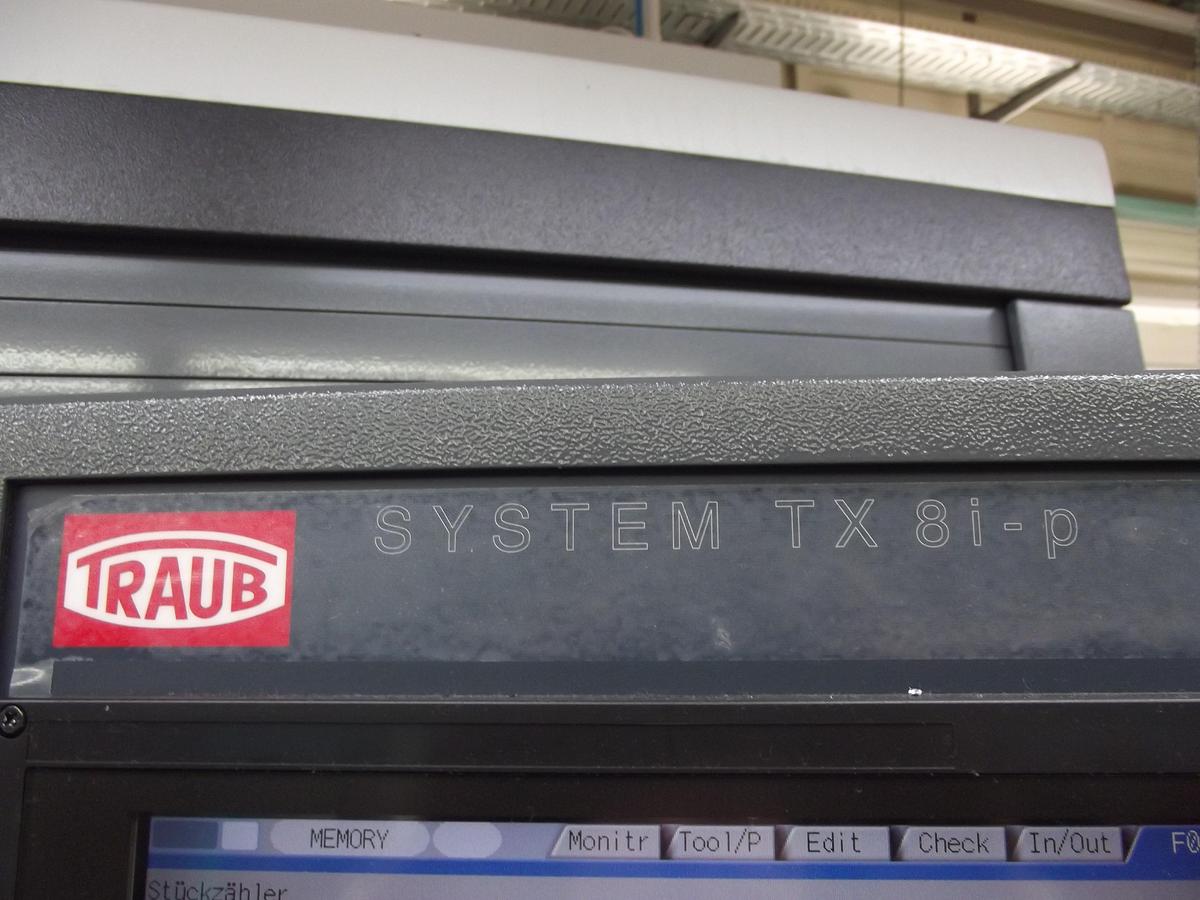

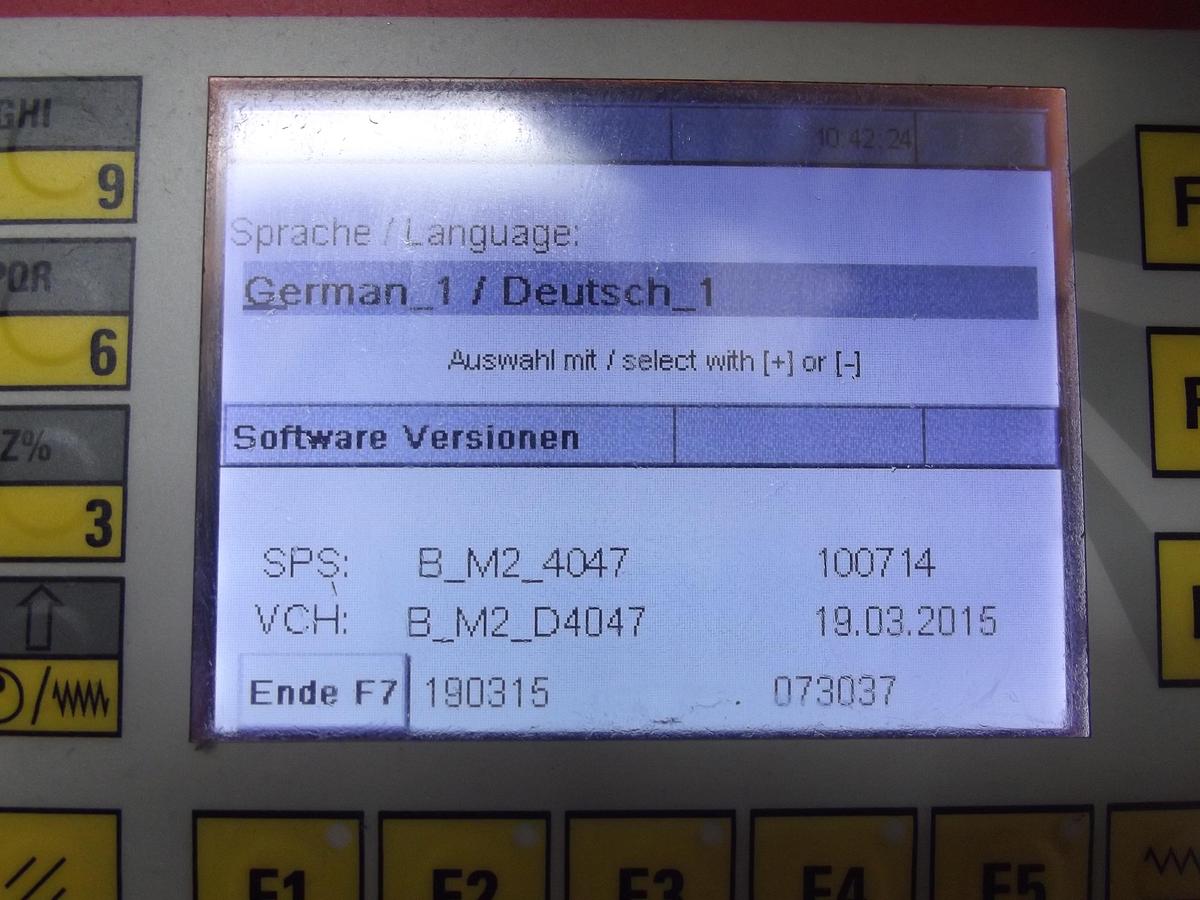

Steuerung TX8i-p mit 64-bit RISC CNC/PLC Prozessor

USB-Schnittstelle

Softwarepaket Helical

Softwarepaket Polyform

Gewindeschneiden ohne Ausgleichsfutter

Abstechstahlbruchüberwachung

Abschaltung Achse, GSP auf Block fahren

T-ATC, Touch ATC

TRAUB-Werkzeugüberwachung

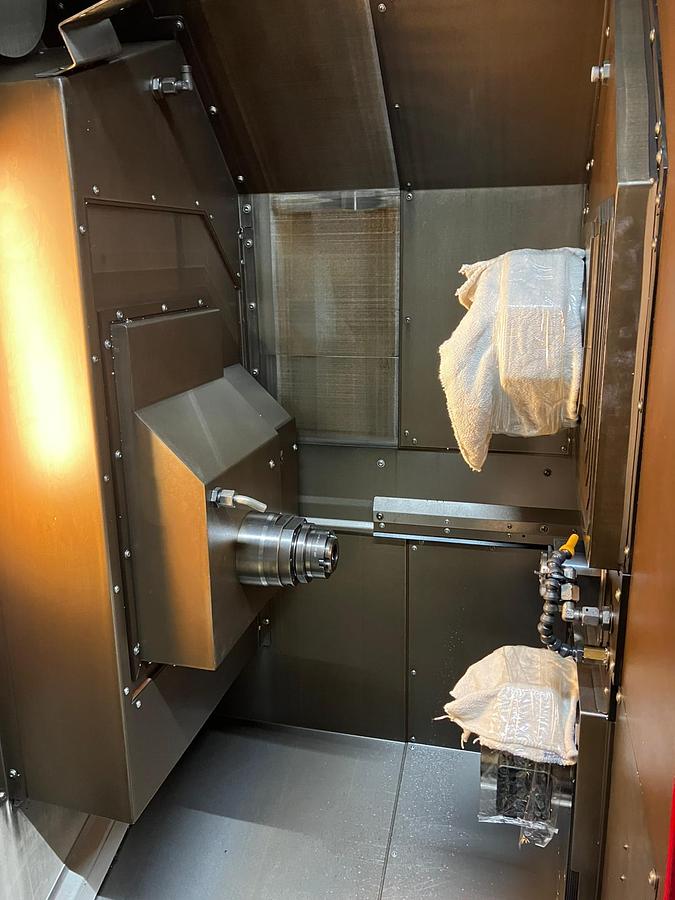

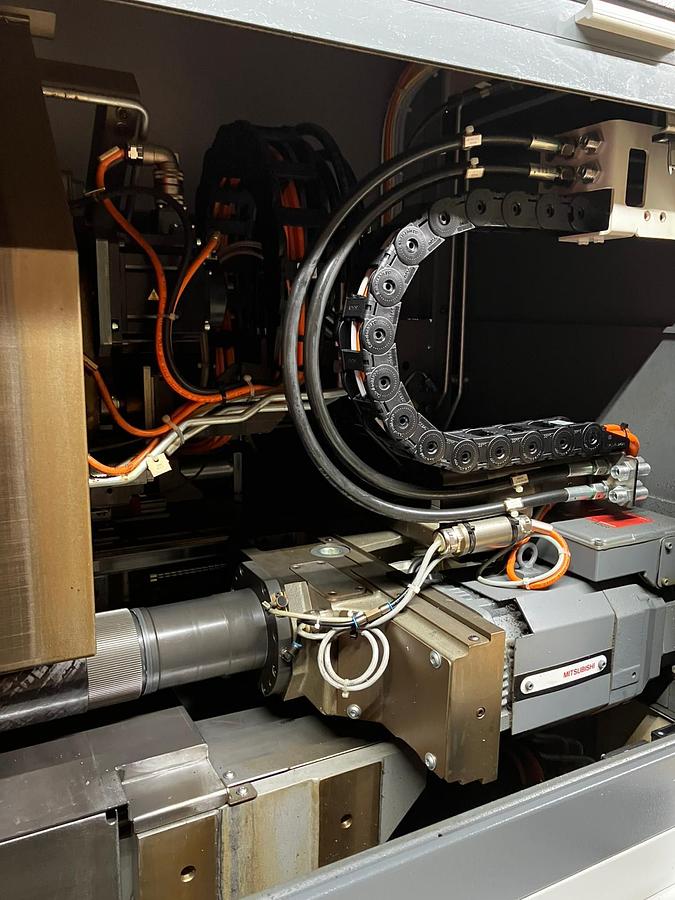

Spindeln / Achsen

Hauptspindel mit Riemenantrieb

Hohlspannzylinder an der Hauptspindel

C-Achse an der Hauptspindel

Gegenspindel mit Riemenantrieb

Hohlspannzylinder an der Gegenspindel

X-Z-C-Achse an der Gegenspindel

Auspüleinheit zum Ausspülen der Werkstücke aus der Gegenspindel

Werkzeugsystem

Werkzeugrevolver unten mit X-Y-Z-H-Achse

Gesamtantrieb unten

8 Werkzeugaufnahmen unten

Werkstückgreifer hydraulisch einschließlich Greiferbackensatz und Förderband

Werkzeugrevolver oben mit X-Y-Z-H-Achse

Gesamtantrieb oben

8 Werkzeugaufnahmen oben

5 Verschluss-Stopfen

Führungsbuchse / Lang-Kurz-Drehbetrieb

Aufnahme TNL 18 für angetriebene und programmierbare Führungsbuchse

Afixsystem

Mit Ansteuerung, Montage und Inbetriebnahme

Ausführung für Lang- und Kurzdrehbetrieb bestätigt

Auslieferung als Langdrehbetrieb bestätigt

Spanntechnik

Hohlspannzylinder Hauptspindel

Hohlspannzylinder Gegenspindel

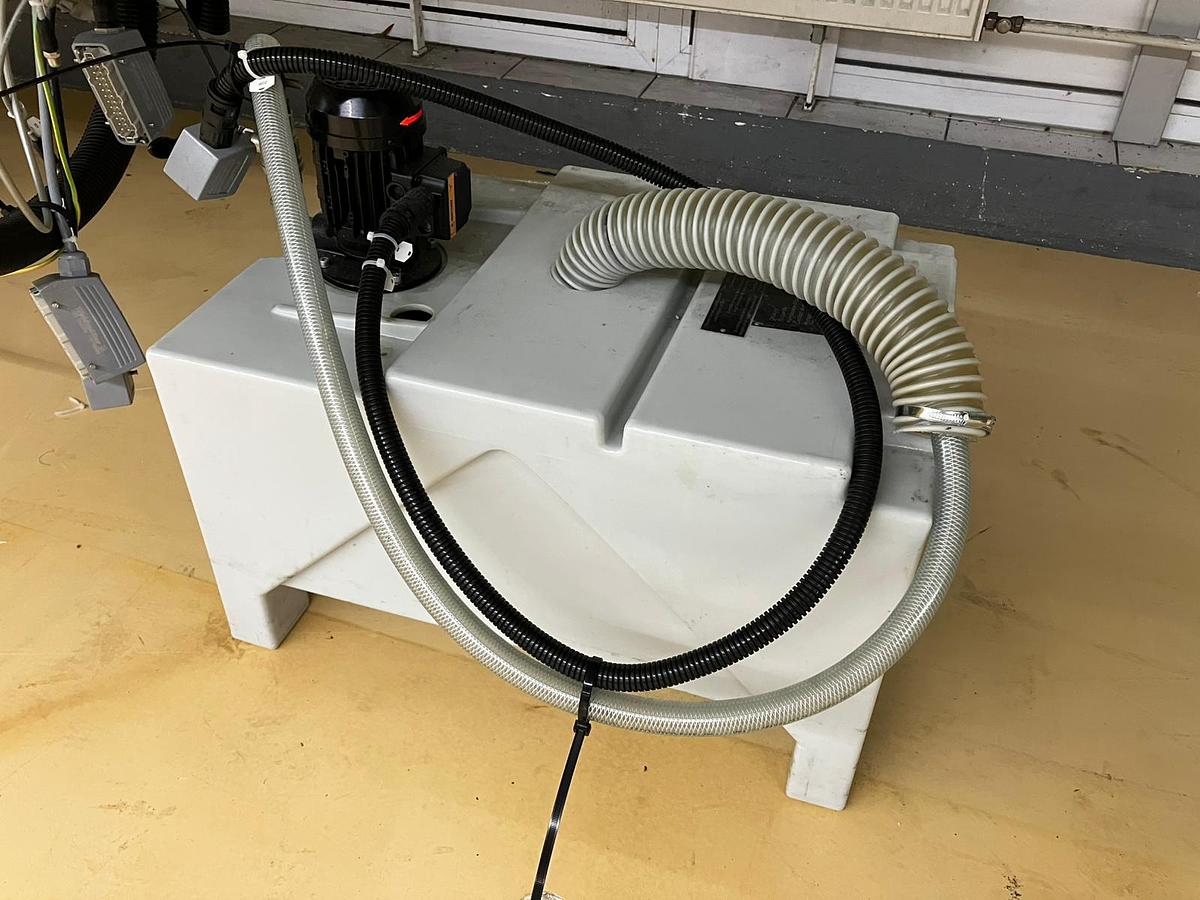

Kühlschmierstoff / Filtration / Hochdruck

Maschine ist vorzugsweise mit Schneidöl zu betreiben

Kühlschmierstoff Schneidöl

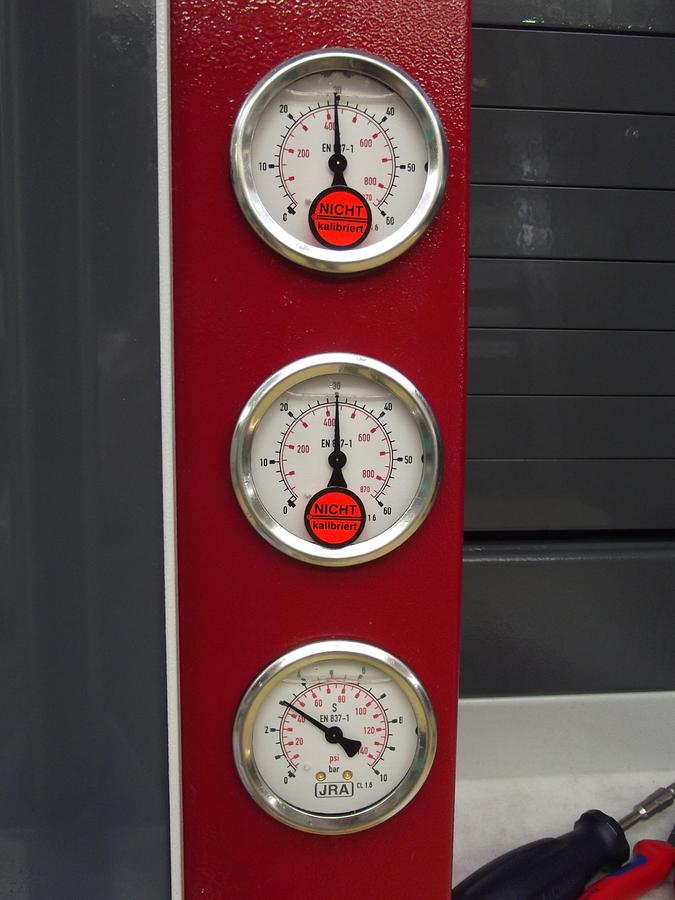

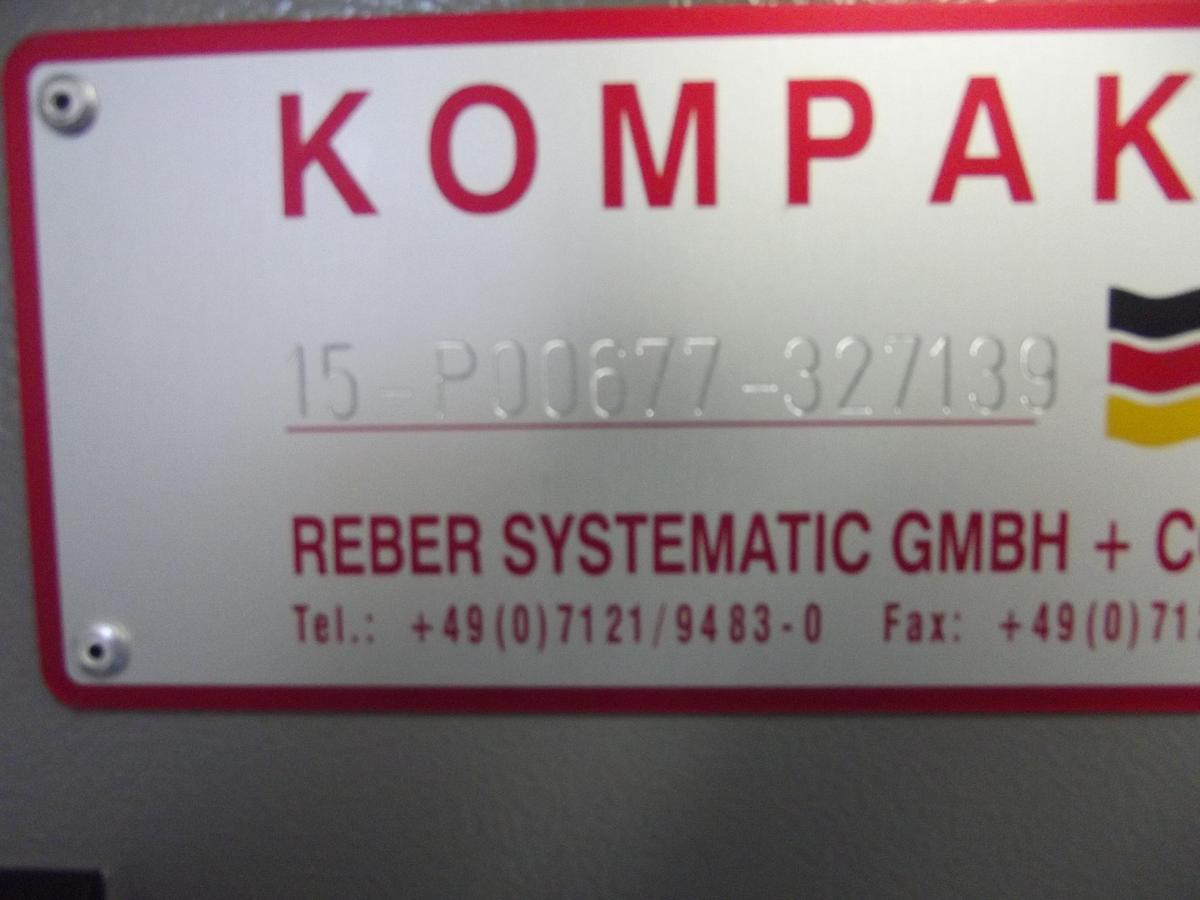

KSS-Anlage 3 / 8 / 20 bar

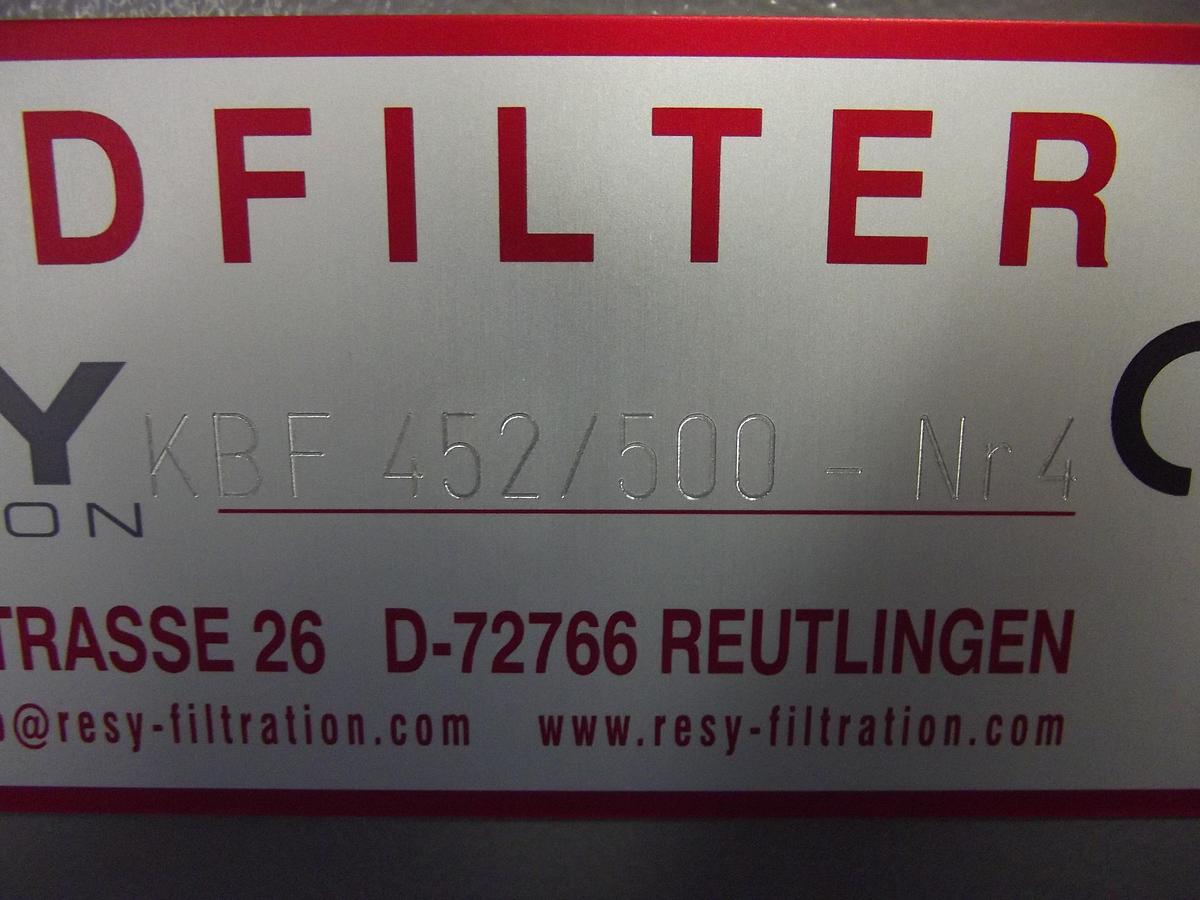

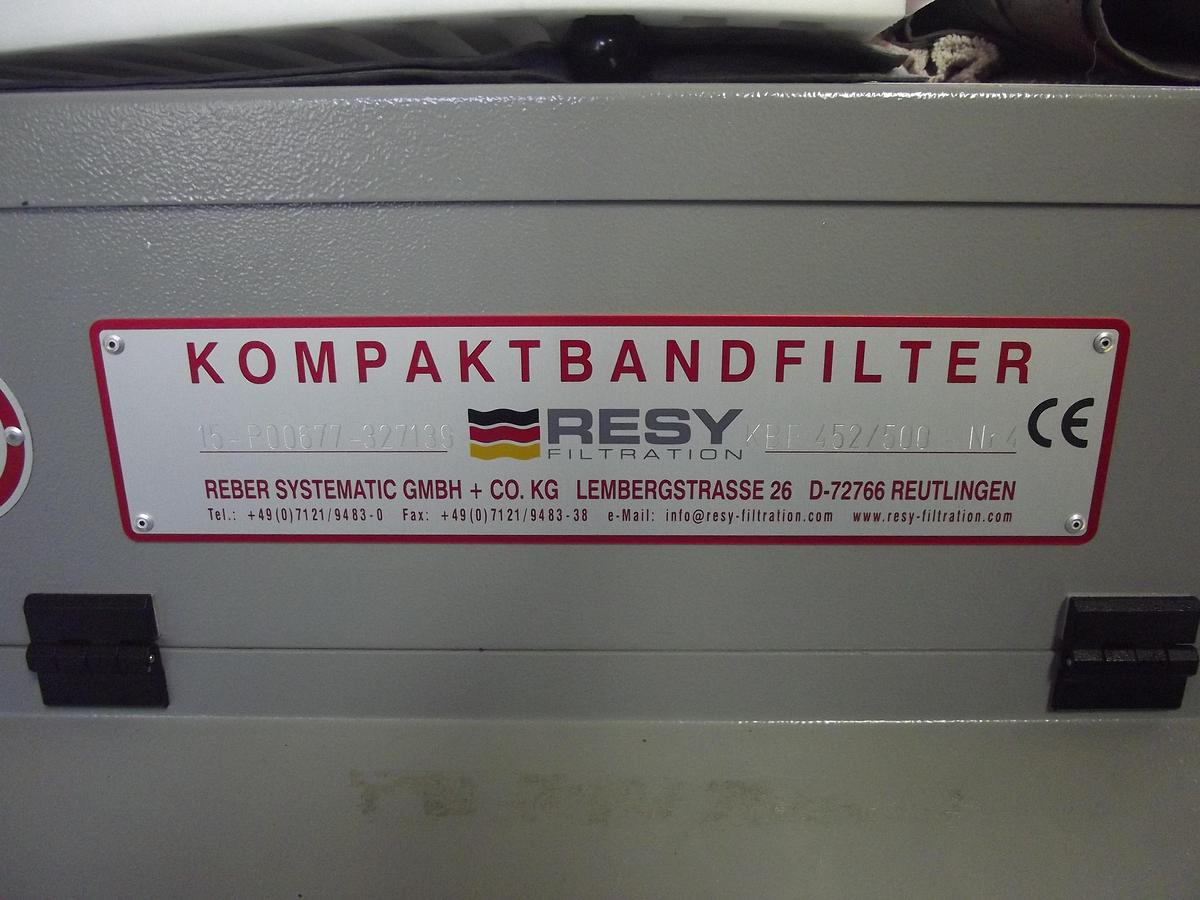

Papierbandfilter

500 Liter Behälter

KSS-Pumpeneinheit 120 bar, Pumpenplatz 4, einschließlich AT-Revolver

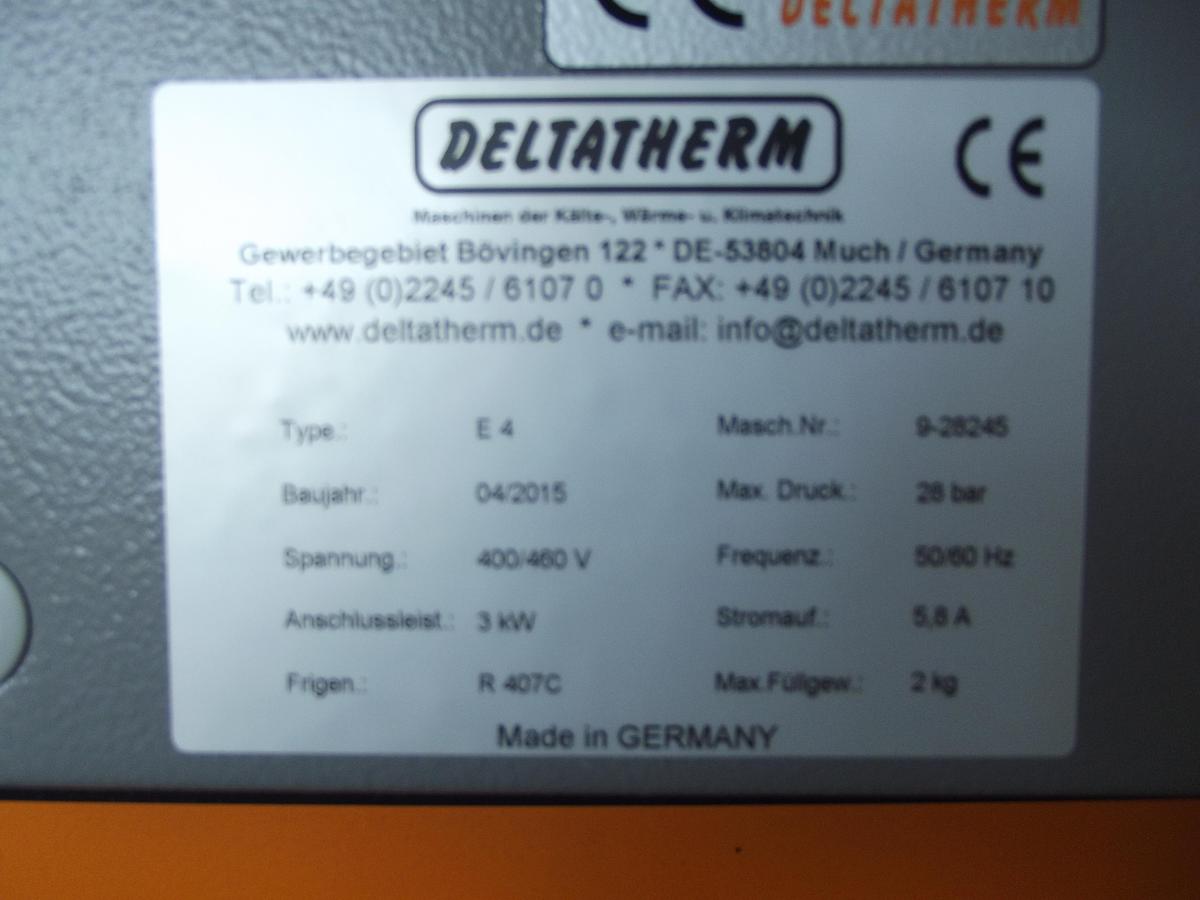

Eintauchkühler 4,5 kW, Öl / Emulsion

Hinweis zur Verwendung von Kühlschmierstoffen vorhanden

Bei bestimmten Kühlschmierstoffen in Kombination mit Fertigungsparametern und Werkstoff kann erhöhtes Verpuffungs- und Brandrisiko bestehen

Peripherie / Absaugung / Fördertechnik

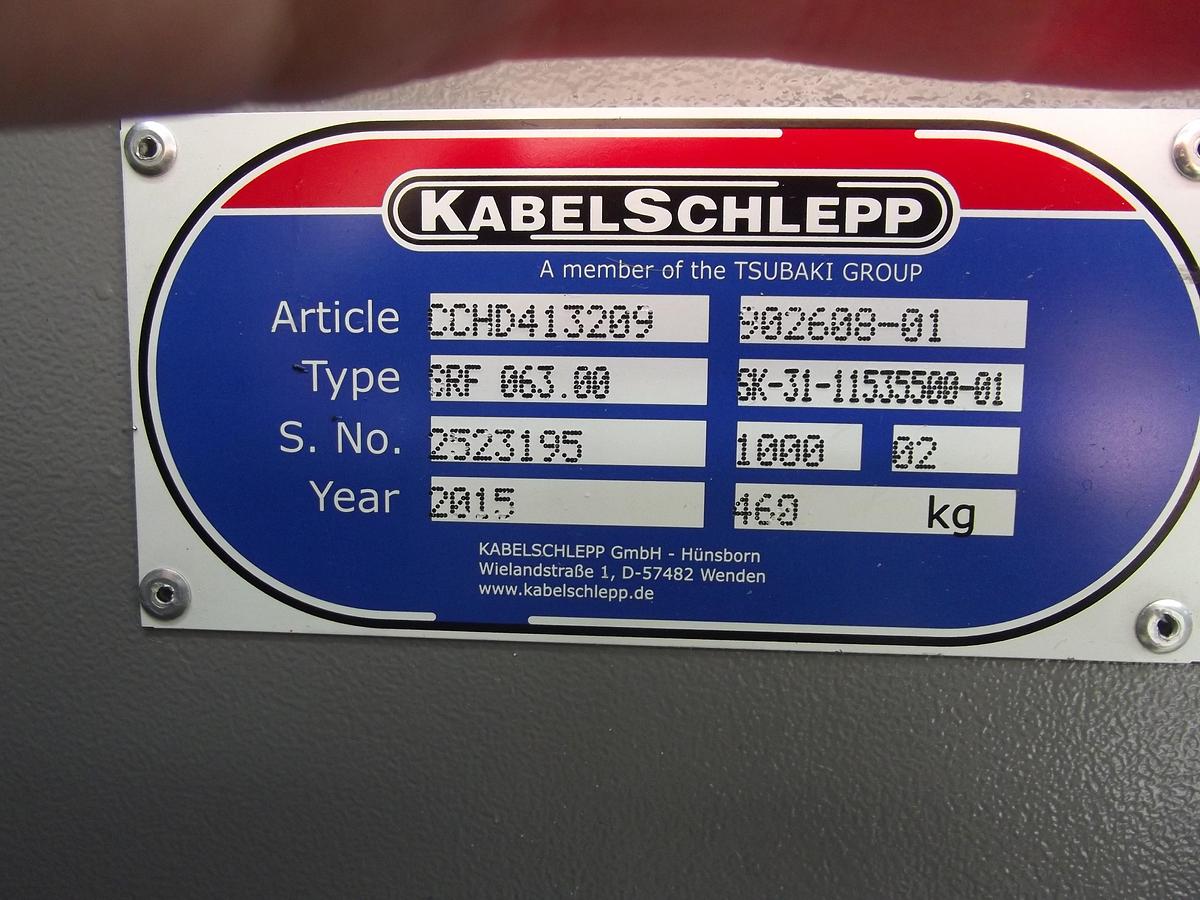

Scharnierband-Späneförderer

Abwurfhöhe Späneförderer AH 1000 mm

Vorbereitung für Anschluss einer Absaug- und Filteranlage

Elektrisch mit 400V-Steckdose

Mechanisch mit Stutzen D 200 mm

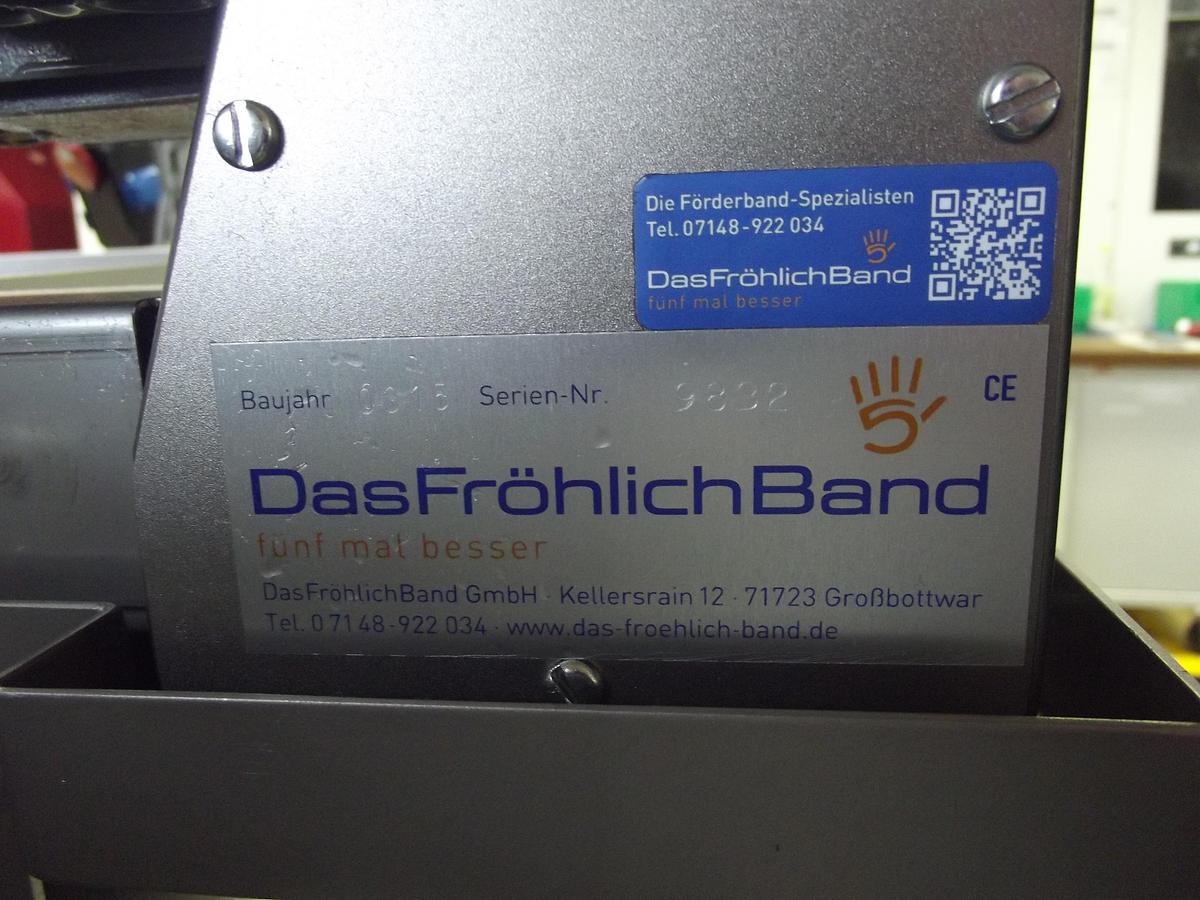

Förderband vorhanden

Brandschutz / Sicherheit

Vorbereitung für Anschluss einer CO2-Löscheinrichtung Kraft & Bauer

Empfehlung einer geeigneten Brandschutzanlage bei Brand- und Verpuffungsgefahr

EG-Konformitätserklärung und CE-Zeichen

Stangenlader / Magazin / Anbauteile

Anbauteile Stangenlademagazin für LNS, FMB und IEMCA

Systembezug Stamag F2

Ohne Reduzierhülsen

Magazin muss für den Wechselbetrieb mit Verschiebeeinheit ausgestattet sein

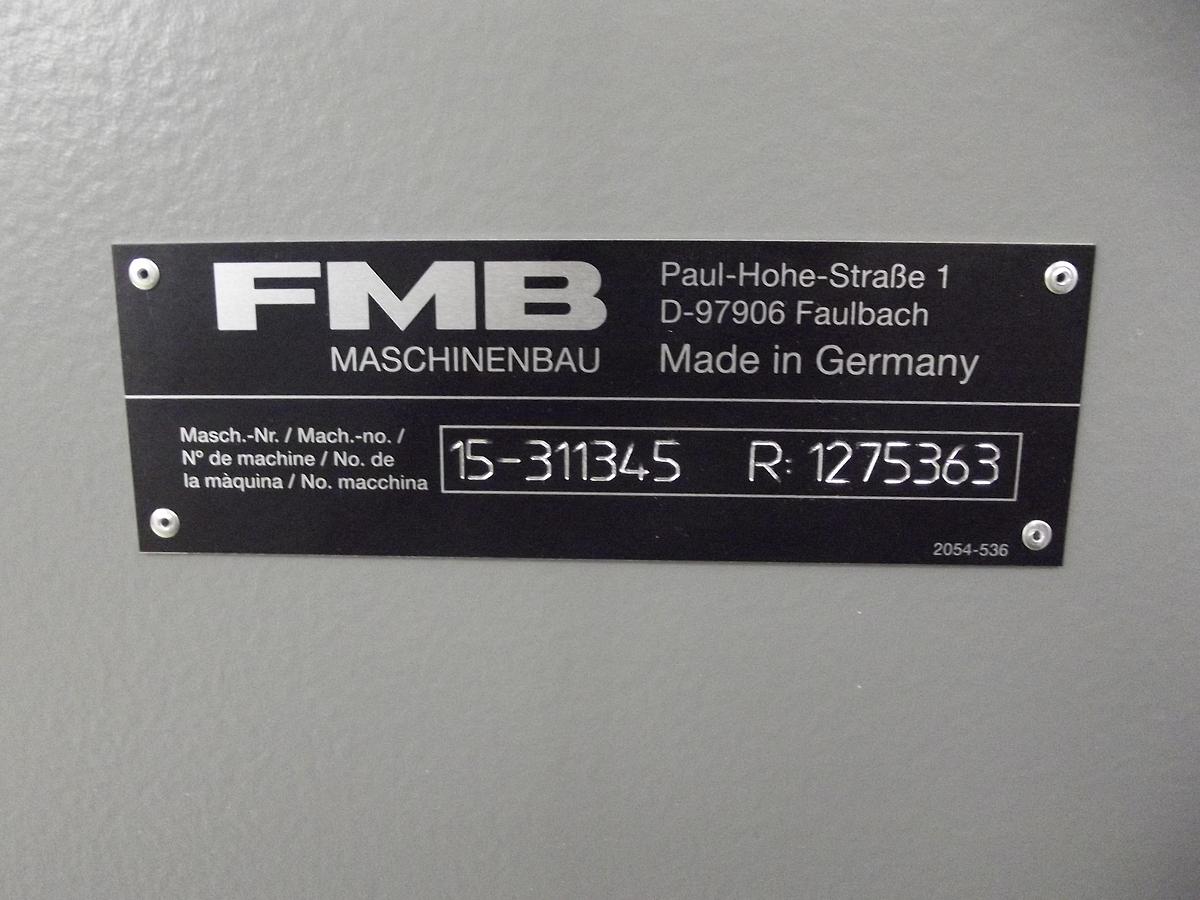

Zusätzlich dokumentierte FMB-Komponenten

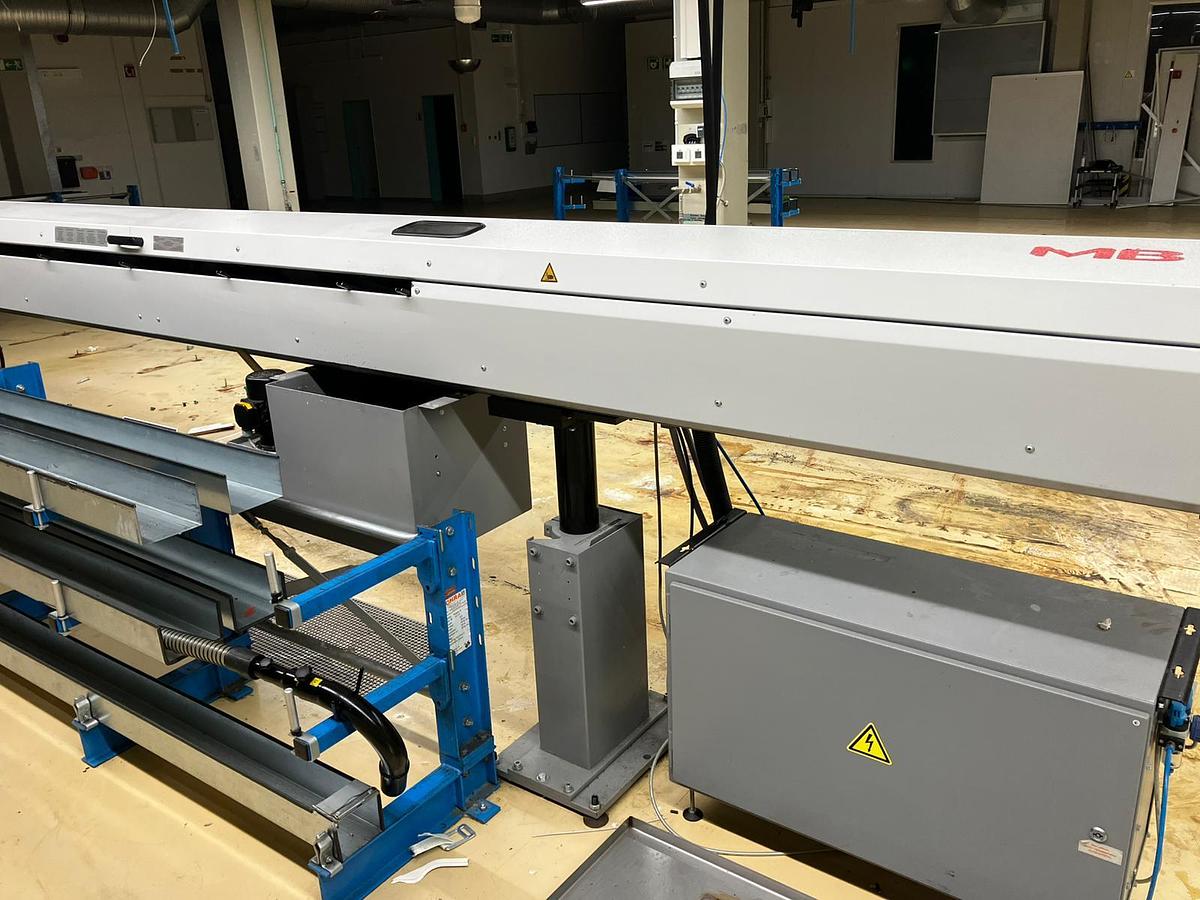

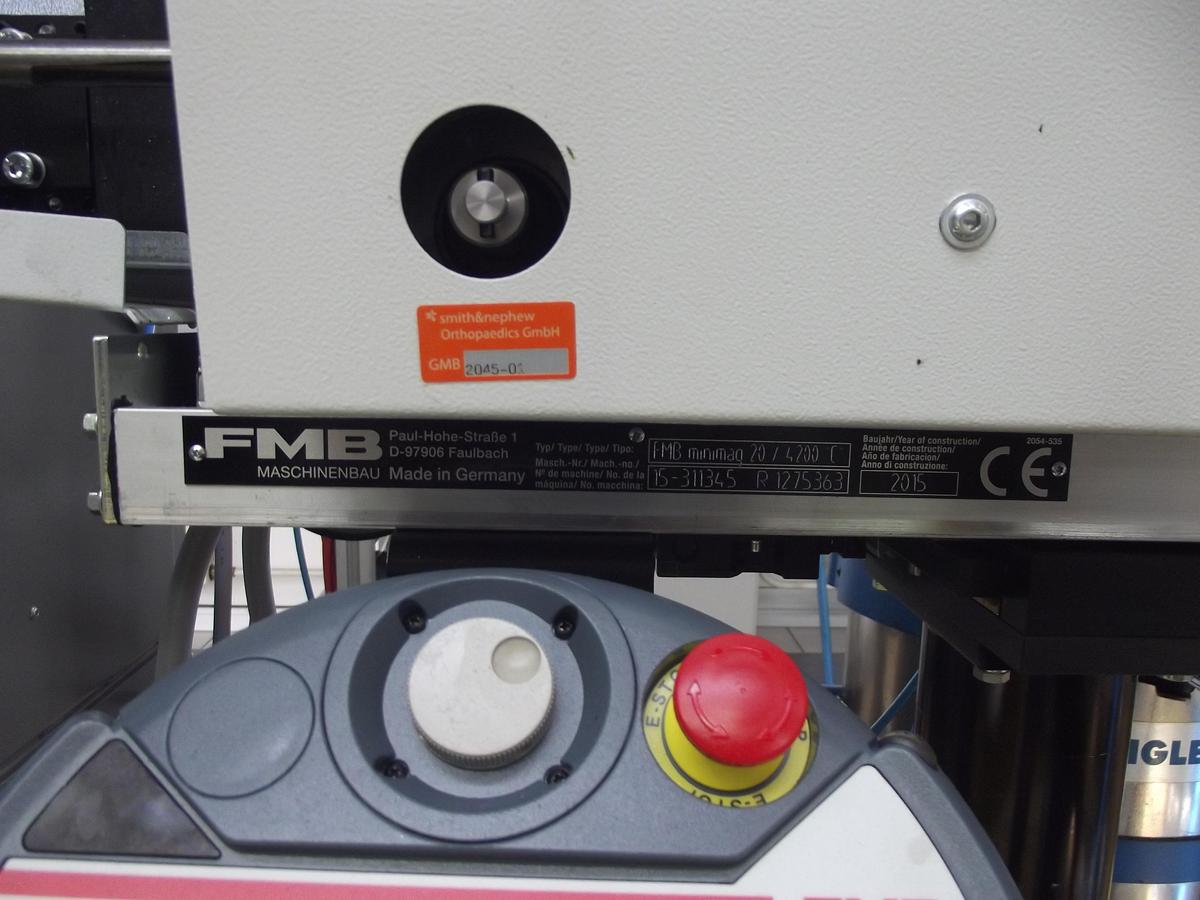

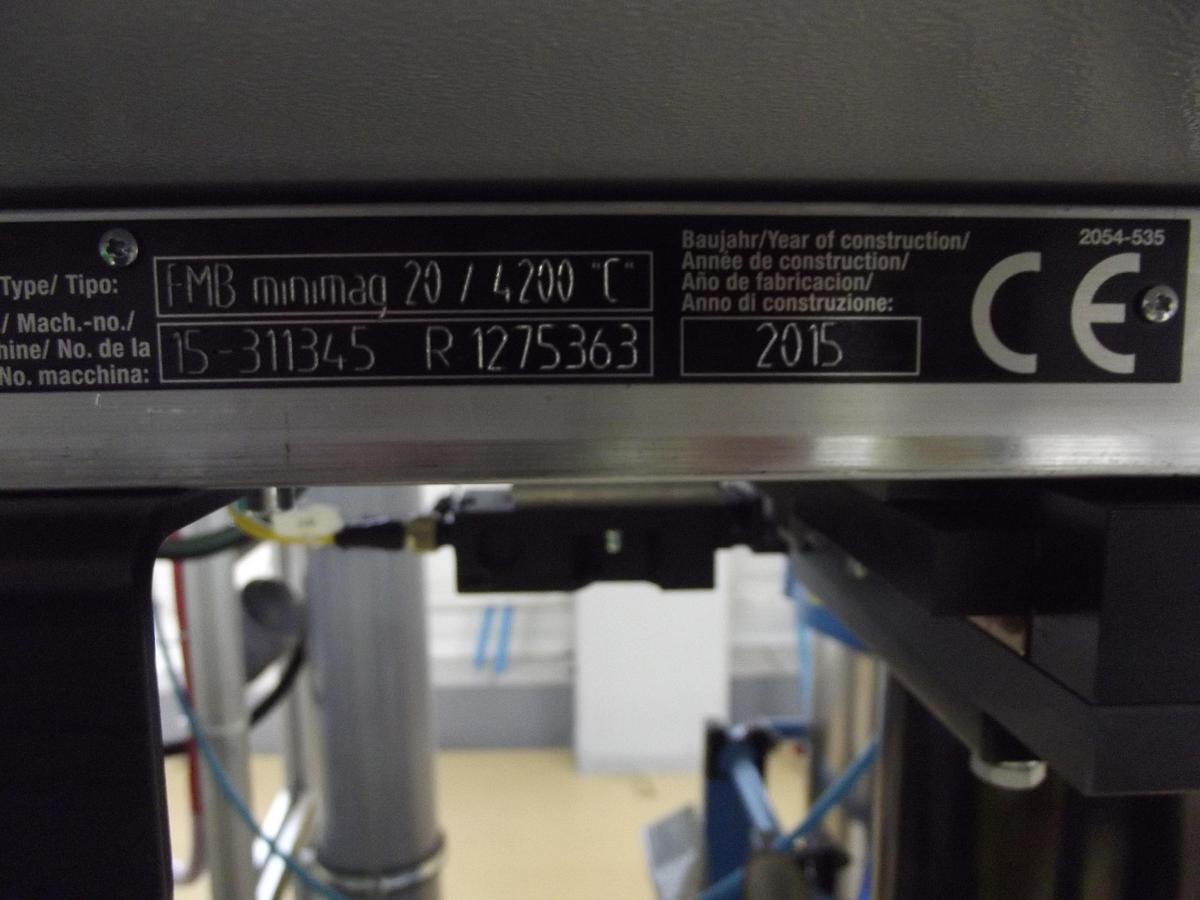

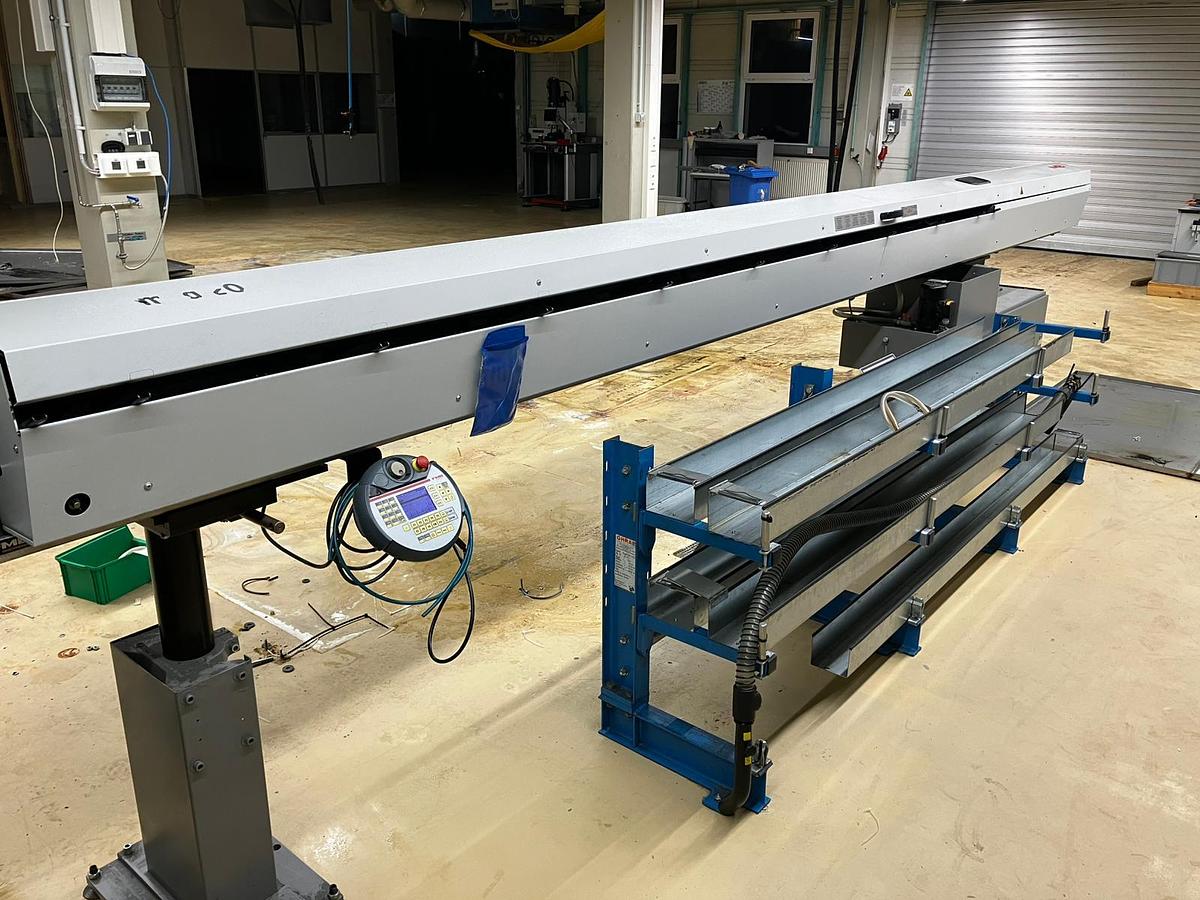

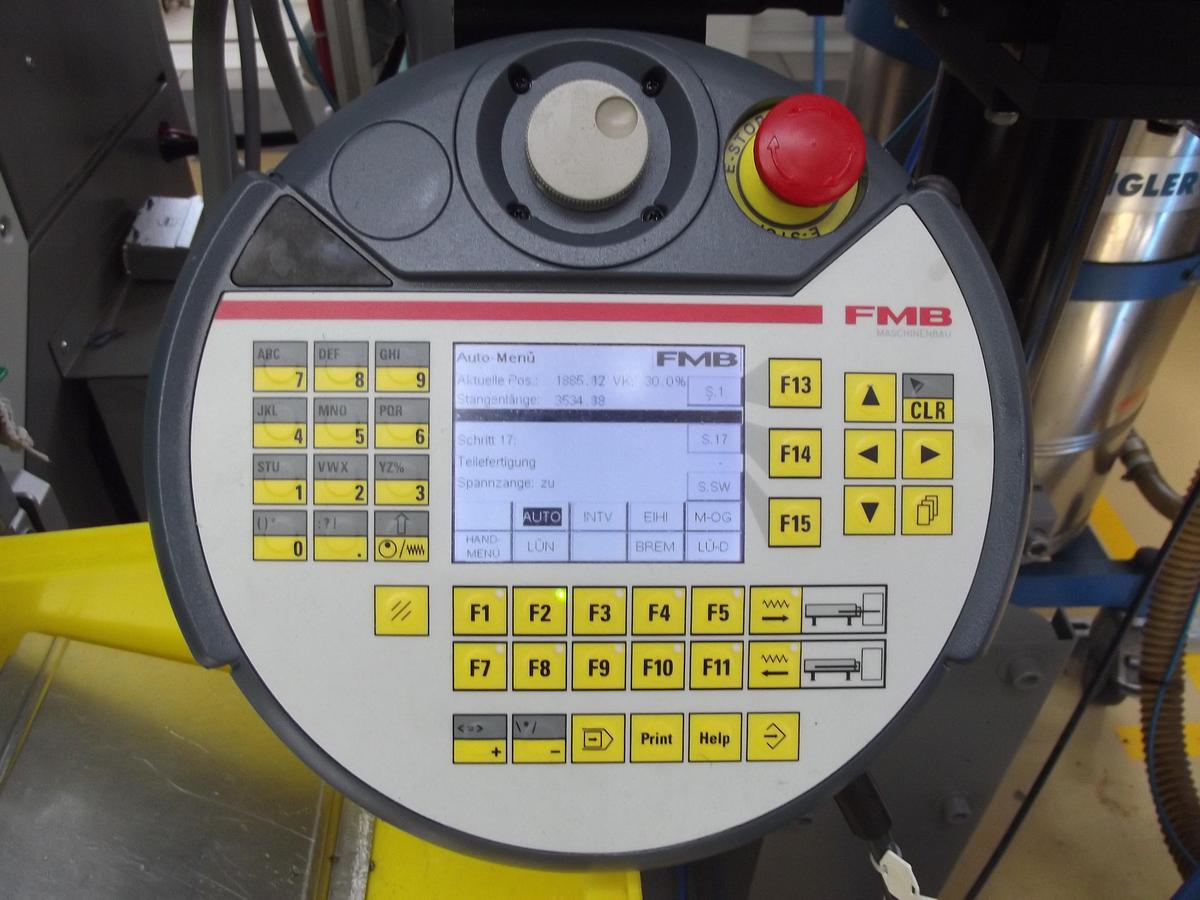

FMB minimag 20 / 4200 C

Für den Anbau vorgesehen: TRAUB TNL 18

Umrüstsatz D20 / 4200 / 1405 Minimäg 20 eingebaut

Materialführung D20 für Materialdurchmesser größer 18,0 bis 19,0 mm

Reduzierrohr D20 TNL18

Verschiebeeinrichtung komplett TNL18

Anbau Abdeckung Minimag / TNL18 Führungsrohr mit Lünette

Anbau Führungsrohr TNL18 kurze / lange Version

Platte für Stütze Verschiebeeinheit

Elektrik / Ausführung / Farbgebung

Maschinenverkleidung Lichtgrau RAL 7035

Eisengrau RAL 7011

Türband Rubinrot RAL 3003

Schaltschrank, Unterkasten, Späneförderer und Fluid-Anlagen Staubgrau RAL 7037

Dokumentation / Unterlagen

Benutzerdokumentation vorhanden

2 Benutzerdokumentationen deutsch

Maschine unterfahrfähig verpackt, Folie

Betriebsanleitungen vorhanden

Transport- und Aufstellanleitung vorhanden

Hinweise zu Betriebsstoffen vorhanden

Hinweis- und Fehlermeldungen vorhanden

Bedienungsanleitung Werkzeugüberwachung vorhanden

Betriebsanleitung für Betrieb mit Stangenlademagazin vorhanden

Sicherheitshinweise CNC-Drehmaschinen vorhanden

Programmieranleitung vorhanden

Elektroplan vorhanden

Ersatzteilkatalog Fluidanlage vorhanden

Ersatzteilkatalog allgemein vorhanden

Werkzeughalterkatalog vorhanden

Kundendienstberichte vorhanden

Geometrische Prüfungen / Geometrieprotokoll vorhanden

EG-Konformitätserklärung TNL 18P CNC-Drehmaschine vorhanden

Liefer- und Speditionsunterlagen vorhanden
