DMG MORI 60 eVo inklusive Automation DMG PH 150-8

DECKEL MAHO PFRONTEN GMBH

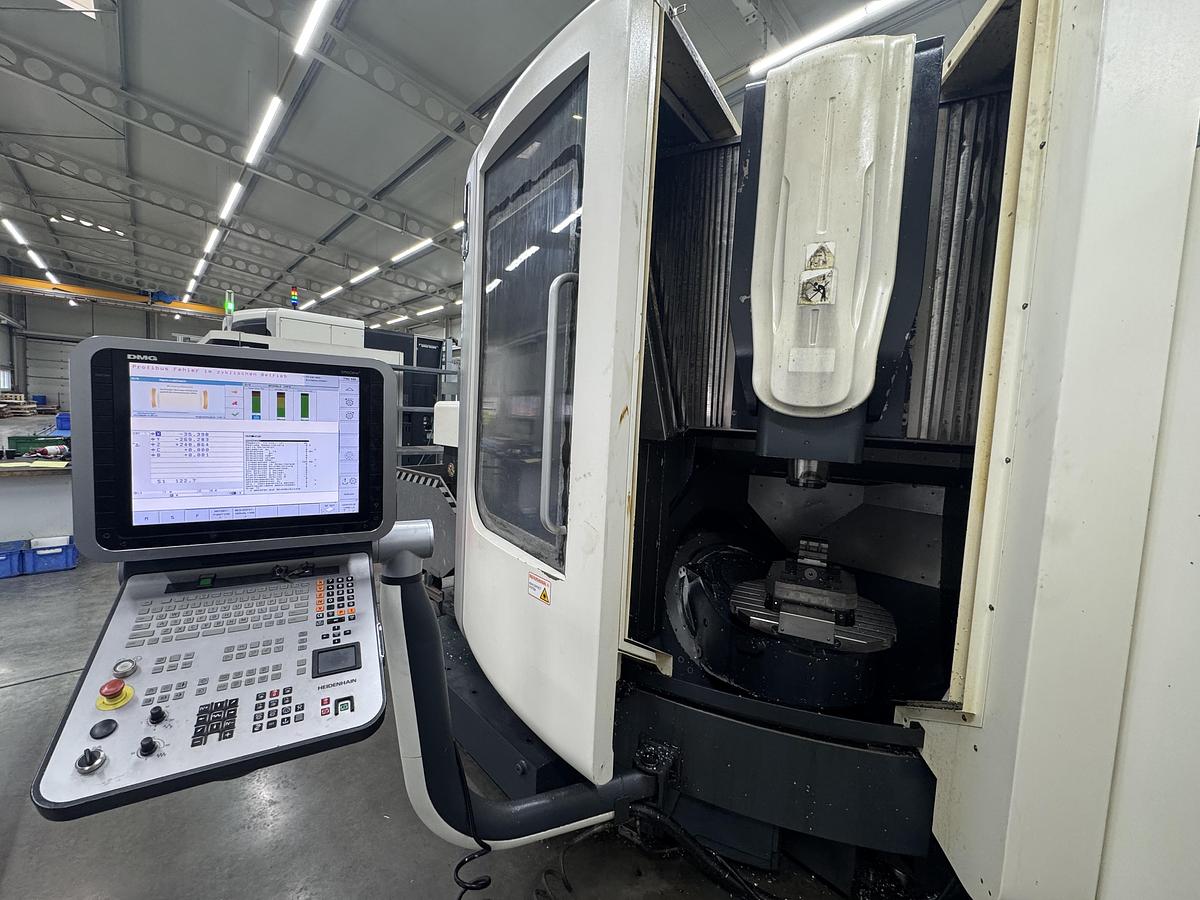

DMG MORI DMU 60 eVo

Universalbearbeitungszentrum

Verfahrweg X/Y/Z: 600 / 500 / 500 mm

Drehzahlbereich Standardspindel: 20 – 14.000 U/min

Motorspindel: 18,9 / 14 kW (40/100 % ED)

Werkzeugaufnahme Standard: SK40 nach DIN 69871

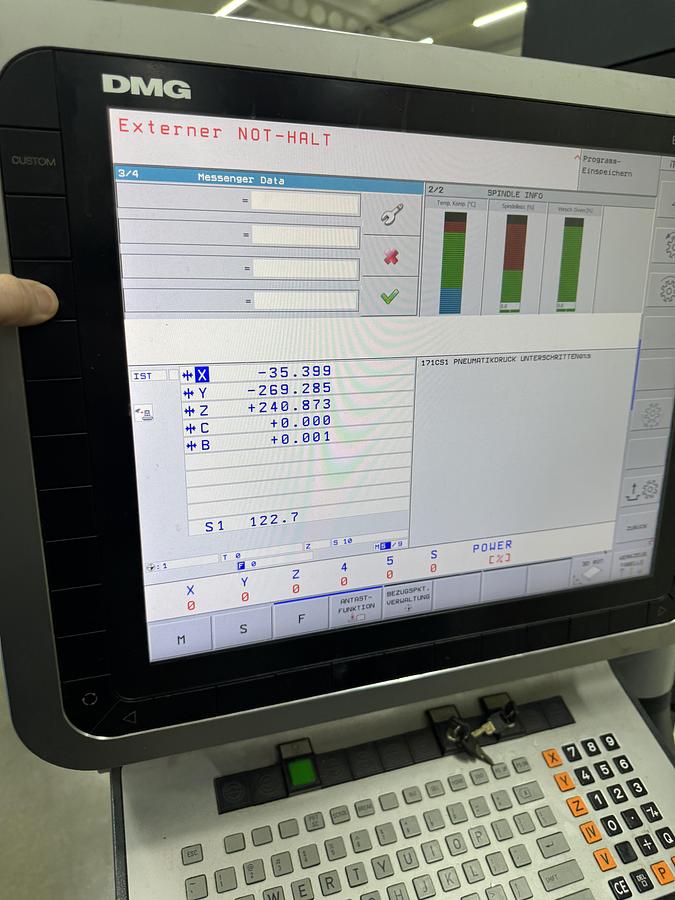

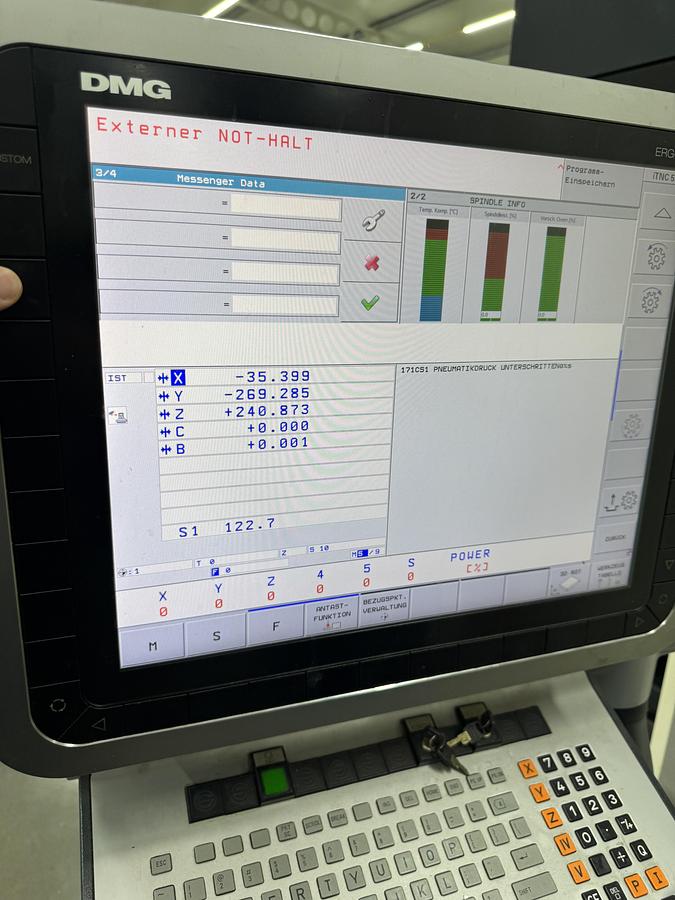

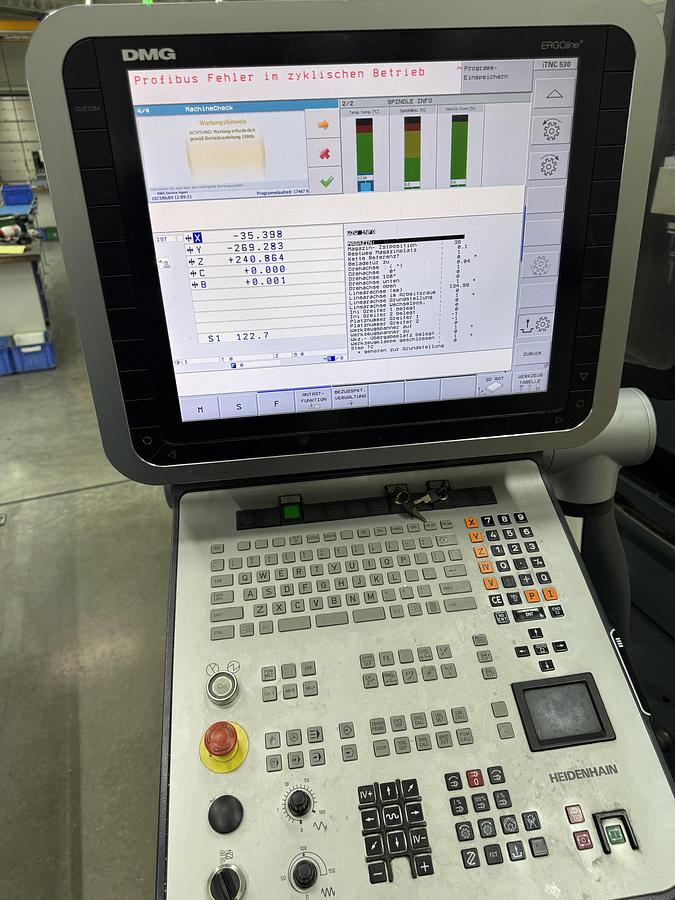

Steuerung: Heidenhain iTNC 530 HSCI

Bedienoberfläche: SmarT.NC

Bedienpult: DMG ERGOline Control

Bildschirm: 19"

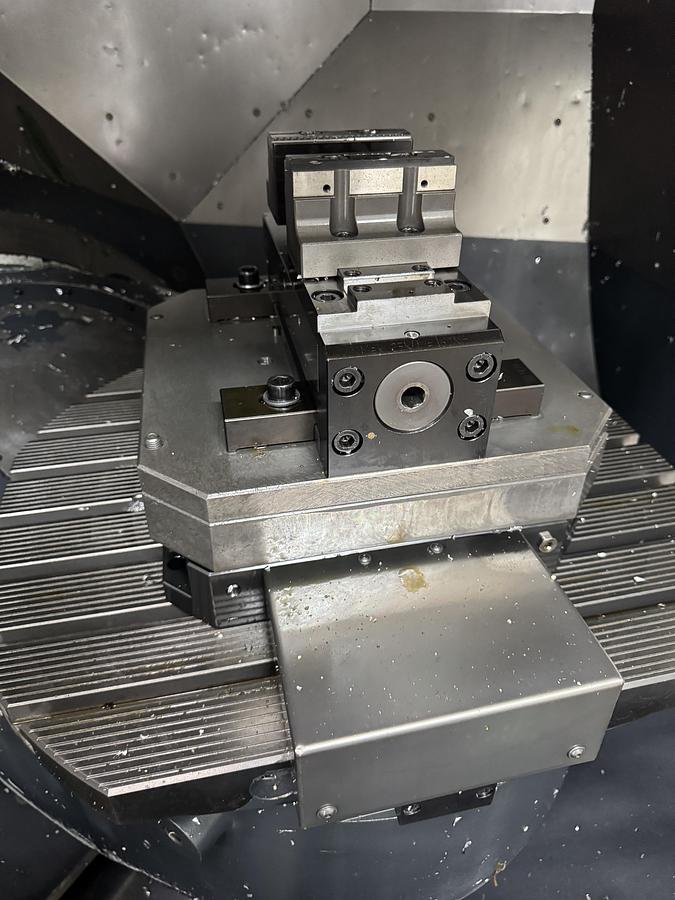

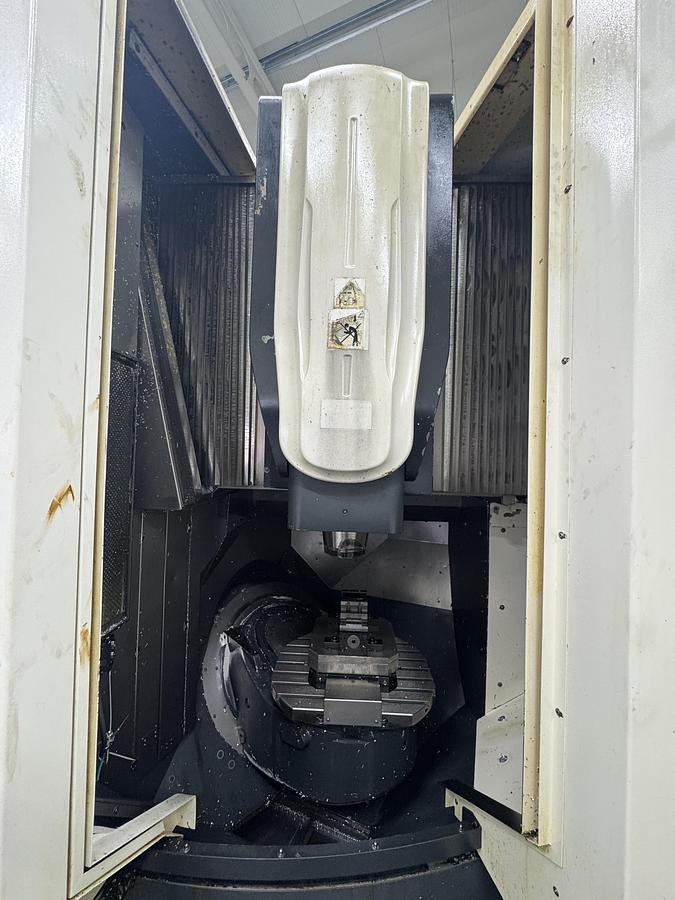

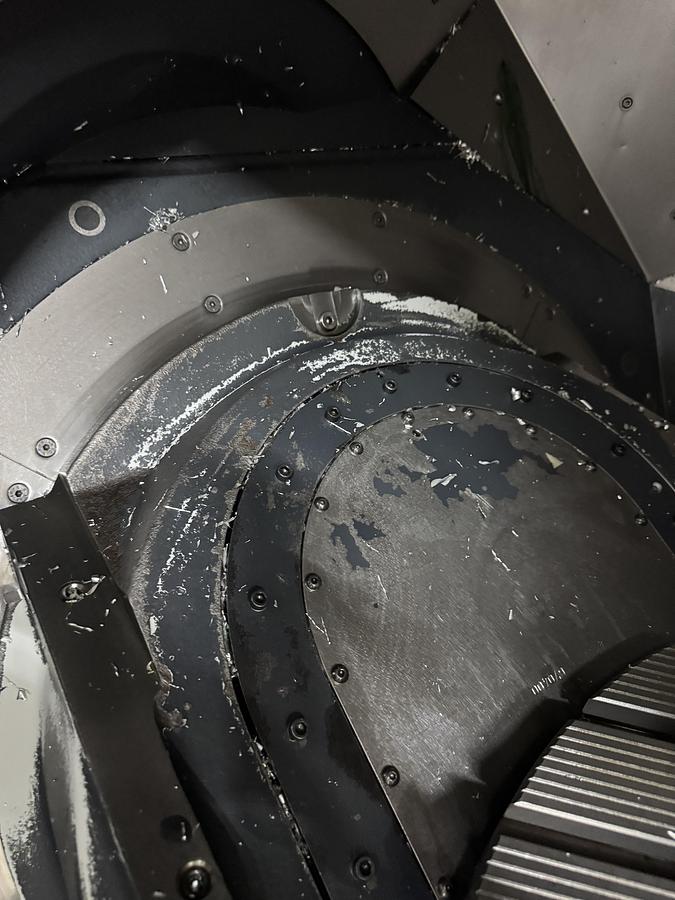

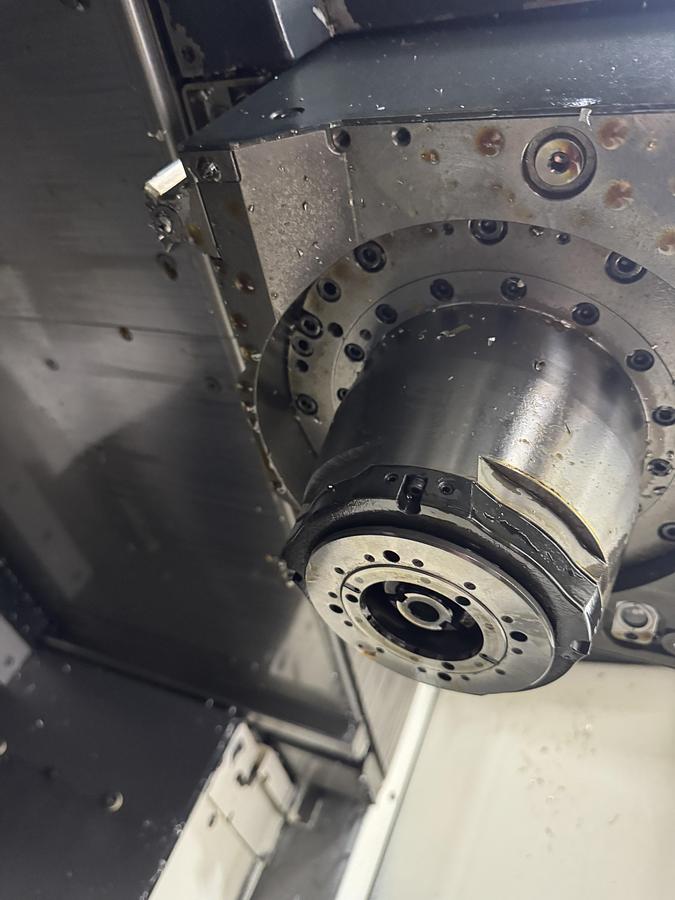

NC-Schwenkrundtisch

Aufspannfläche: 600 x 500 mm

Schwenkbereich B-Achse: -5° bis +110°

C-Achse: 360°

Beladegewicht Tisch: 400 kg

Direkte Messsysteme

Tischkühlung

Spindelausführung: 20 – 18.000 U/min

Werkzeugaufnahme: HSK-A63 nach DIN 69893

Werkzeugmagazin: 60 Plätze

Magazinart: Kettenmagazin mit Doppelgreifer

Wärmetauscher für Spindel und Tisch

Aktivkühler für Schaltschrank

Direktes Wegmesssystem

Vollkabine

3D-Steuerung

Messtaster: Heidenhain TS 649 DMG

3D quickSET Toolkit Vorbereitung

3D quickSET Softwareoption

5-Achsen Maschinenkonfigurationen

Signalleuchte: vierfarbig

Vorbereitung Handlingsystem: PH 150-8

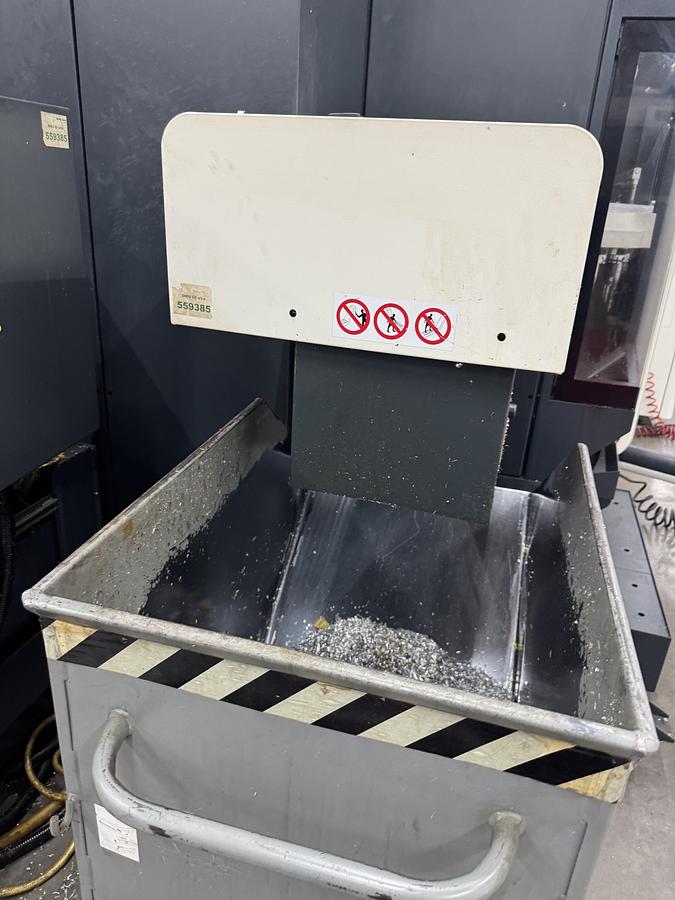

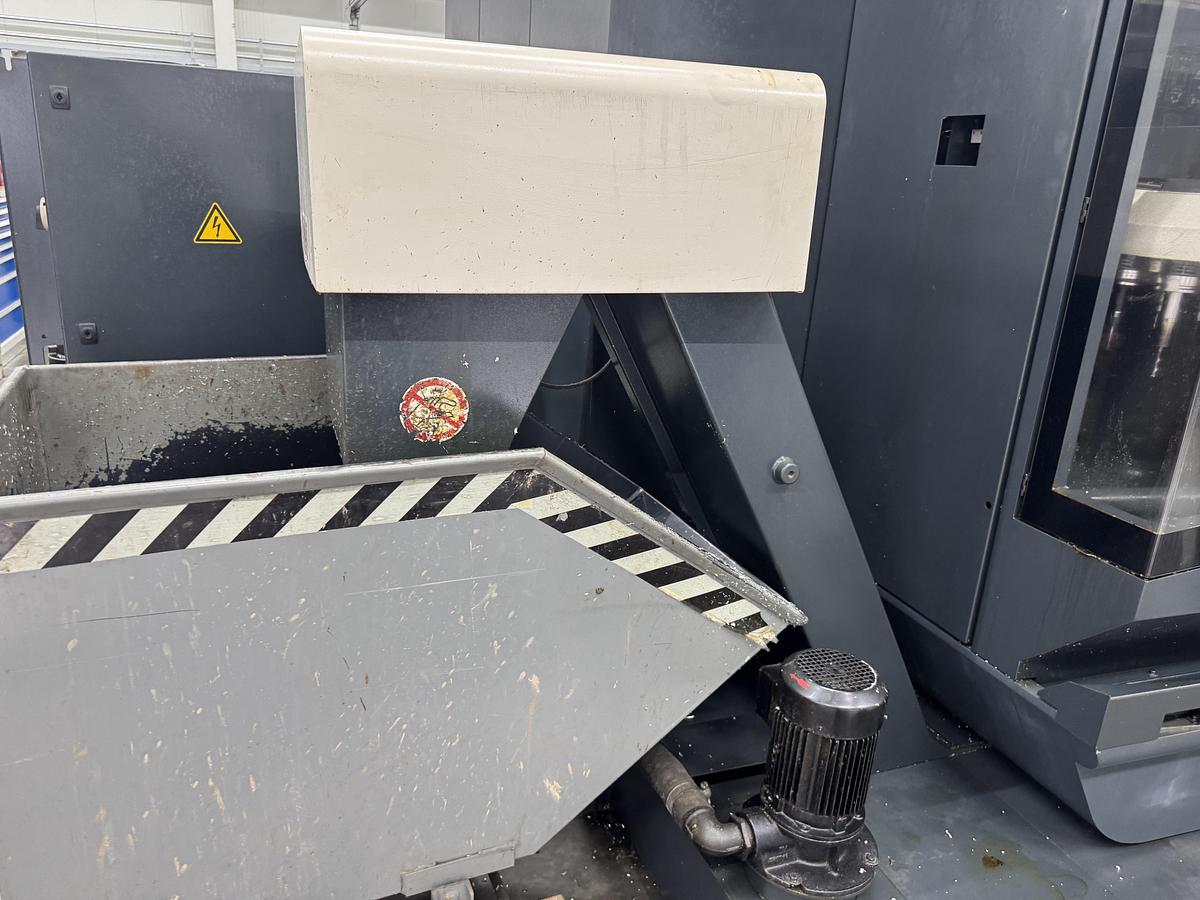

Späneförderer: Kratzbandspäneförderer mit abgereinigtem Spaltsieb

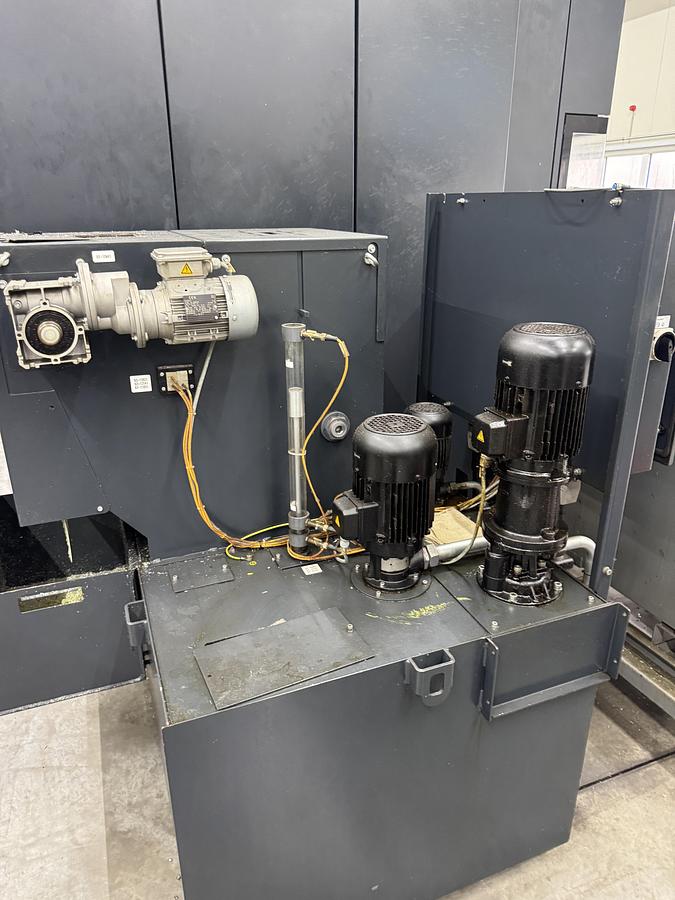

Innere Kühlschmierstoffzuführung (IKZ)

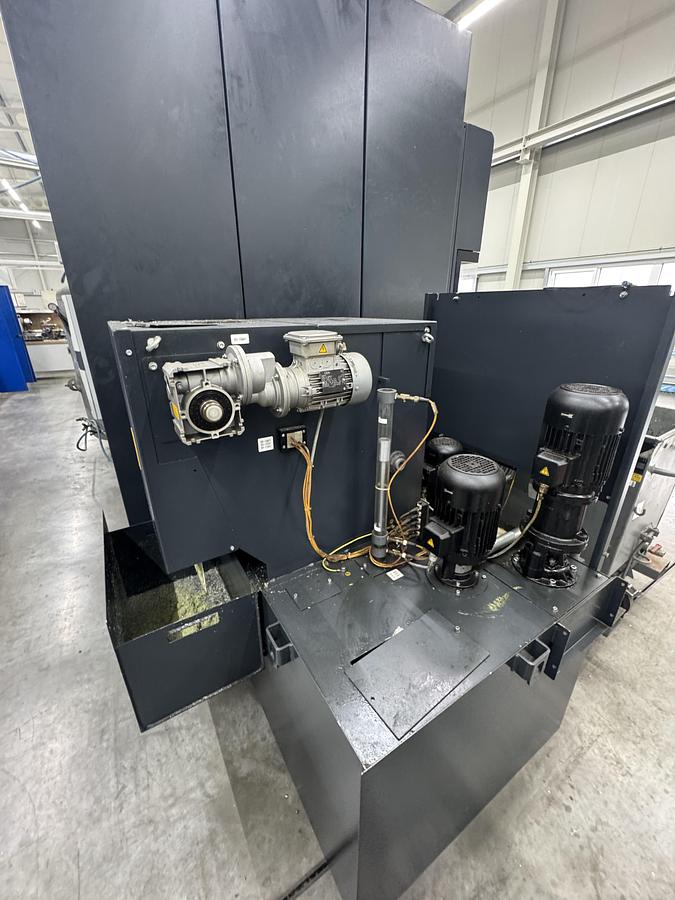

Papierbandfilter: 40 bar / 231 l/min / Tank 600 l

Rotierende Sichtscheibe

Sperrluft

Linearmeßsysteme

Bettspülung

Spülpistole zur Spänespülung

Blasluft durch die Spindelmitte

Anwahl über M-Funktion

Gewartete Luft mit geringem Ölanteil

Sicherheitspaket für Netzausfall

Überspannungsbegrenzer

Unterspannungsüberwachung mit schneller Bremsansteuerung

Betriebsart 4

Prozessbeobachtung in der Fertigung

Dokumentation: Deutsch

Bildschirmtext: Deutsch / Englisch

DMG / MORI SEIKI Messenger

DMG Netservice Client

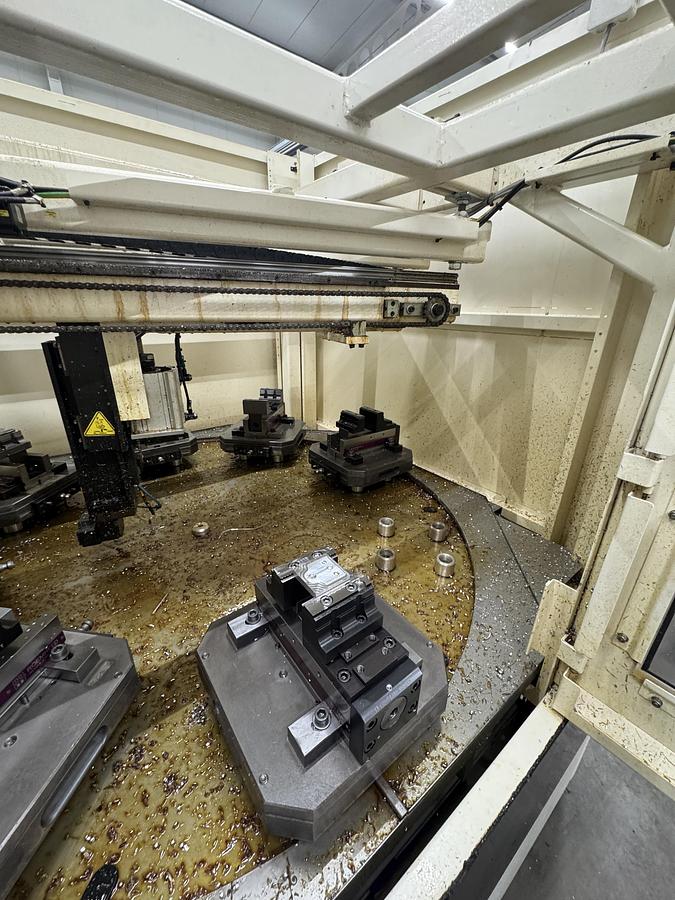

Automation: DMG PH 150-8

Palettenbe- und Entladesystem mit Handlingsystem und Palettenmagazin

Rundspeicher: 8-fach

Servo-Achsen: 2

Z-Achse: pneumatisch

Greifarm / Gabel

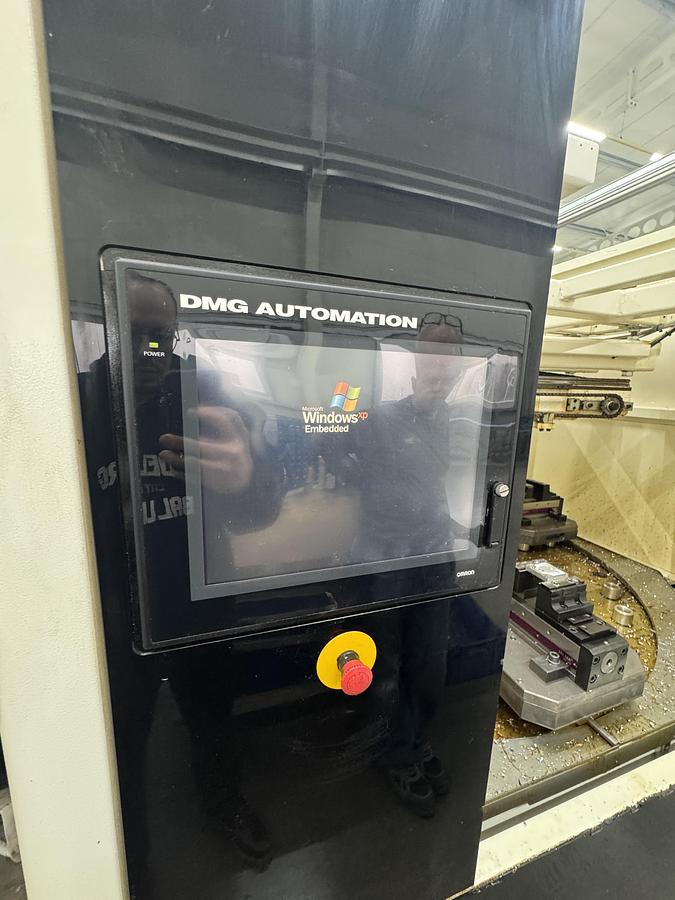

IPC mit Touchpanel

DMG Automation Jobmanager

Grafikgestützte Bedienerführung

Signalleuchte: 4-farbig

Integrationskit: für DMU 50 / 70, DMU 40 / 60 / 80 eVo linear

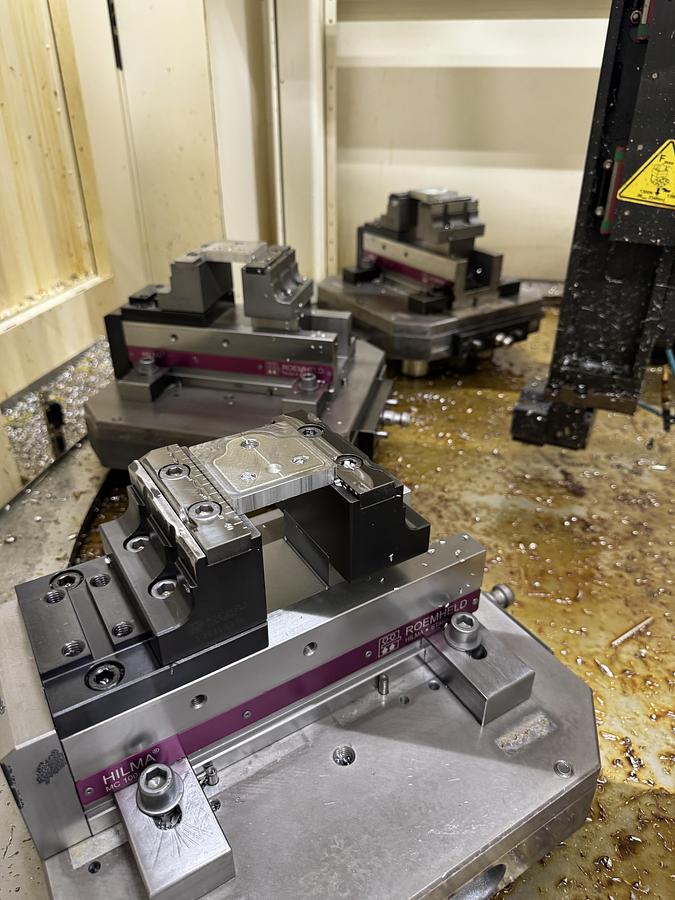

Spannfutter: Erowa UPC P

Paletten: Erowa UPC 320 x 320 mm

Palettenanzahl: 8

Lochraster: 50 mm

Z-Auflage: Stahl

Schnittstelle: Profibus Standard Automation

Elektrische Schnittstelle Version 4.0

Schutztür- und Not-Aus-Signale roboterseitig

Packstück Maschine brutto: 11.000 kg

Packstück Maschine netto: 9.500 kg

Abmessungen Maschine: 400 x 280 x 315 cm

Packstück IKZ brutto: 800 kg

Packstück IKZ netto: 650 kg

Abmessungen IKZ: 200 x 175 x 190 cm

Packstück Späneförderer brutto: 640 kg

Packstück Späneförderer netto: 590 kg

Abmessungen Späneförderer: 355 x 140 x 170 cm

Packstück Transporttraverse brutto: 200 kg

Packstück Transporttraverse netto: 200 kg

Abmessungen Transporttraverse: 210 x 80 x 50 cm
