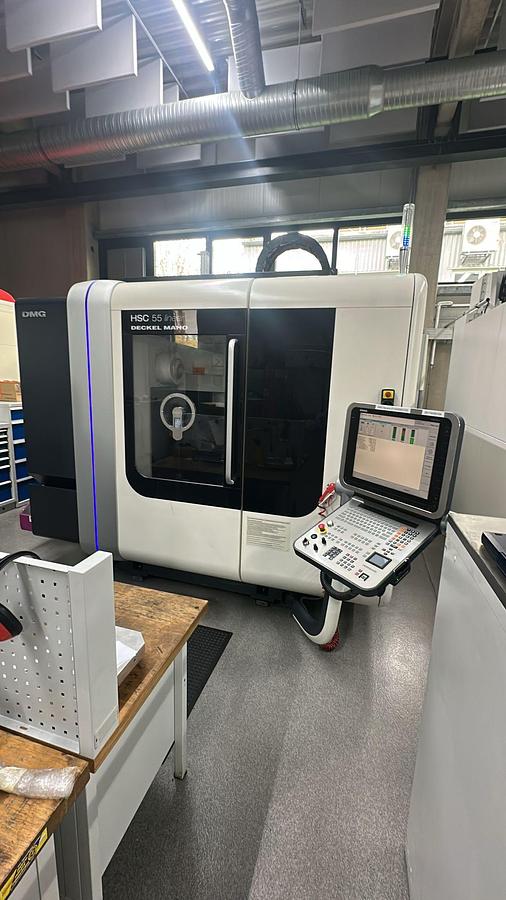

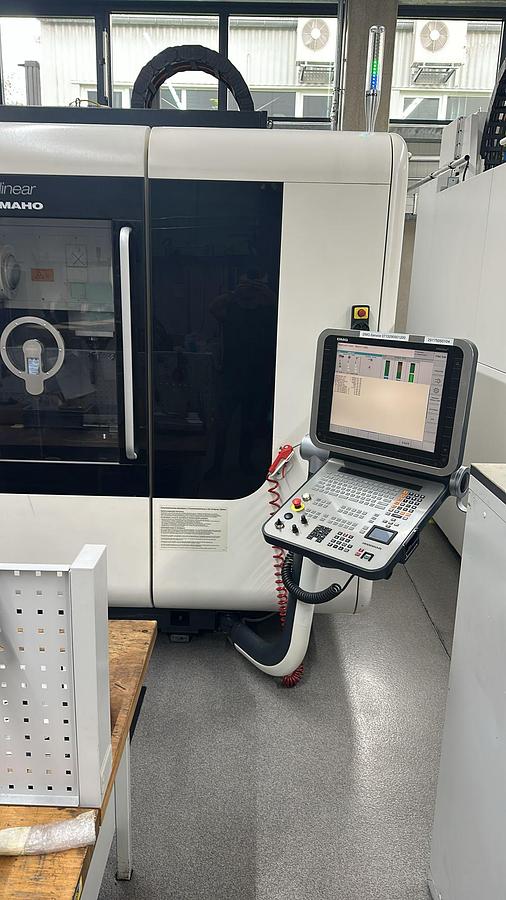

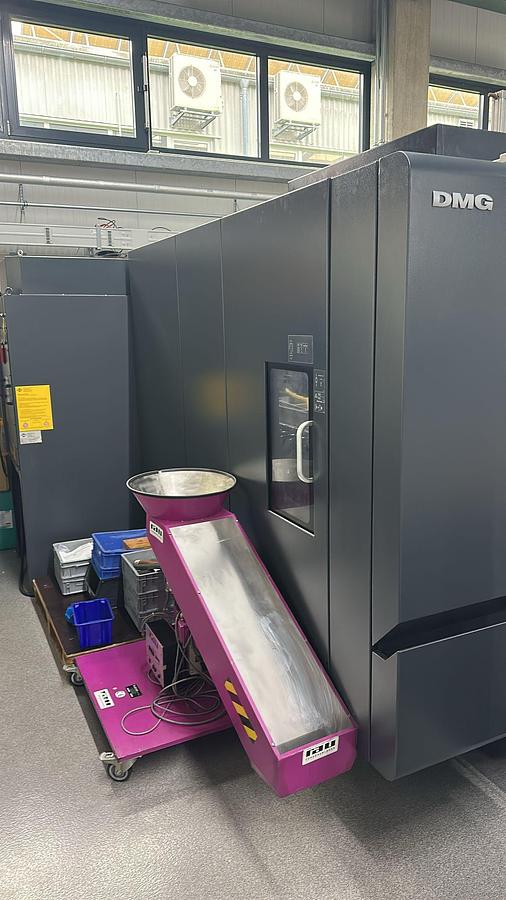

DMG MORI HSC 55 linear

DMG HSC 55 linear

Hersteller: DMG

Typ: HSC 55 linear

Maschinenart: HSC-Präzisionszentrum / 5-Achs-Hochgeschwindigkeits-Bearbeitungszentrum in Portalbauweise

Grundmaschine

Verfahrweg X: 450 mm

Verfahrweg Y: 580 mm

Verfahrweg Z: 400 mm

Eilgang X/Y/Z: 80 m/min

Beschleunigung X/Y/Z: 13 m/s²

Vorschubkraft X: 10 kN

Vorschubkraft Y: 2 x 7,7 kN

Vorschubkraft Z: 7,7 kN

Linearmotoren in X / Y / Z: vorhanden

Direkte absolute Wegmesssysteme: vorhanden

Rollenumlaufführungen: vorhanden

5-Achs-Ausführung

Verfahrweg X: 450 mm

Verfahrweg Y: 600 mm

Verfahrweg Z: 400 mm

A-Achse: +10° / -110°

C-Achse: 360°

A-/C-Achse Drehzahl: 110 1/min

Drehbeschleunigung A/C: 50 rad/s²

Klemmmoment Drehachse: 1000 Nm

Klemmmoment Schwenkachse: 2000 Nm

Abstand Spindelnase – Tisch: 105 – 505 mm

Torque-Antriebe in A / C: vorhanden

Absolut-Drehgeber A / C: vorhanden

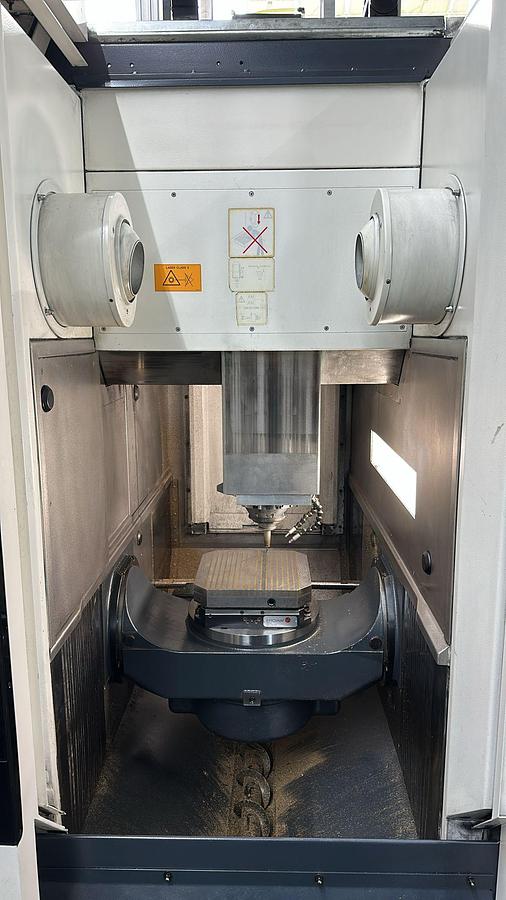

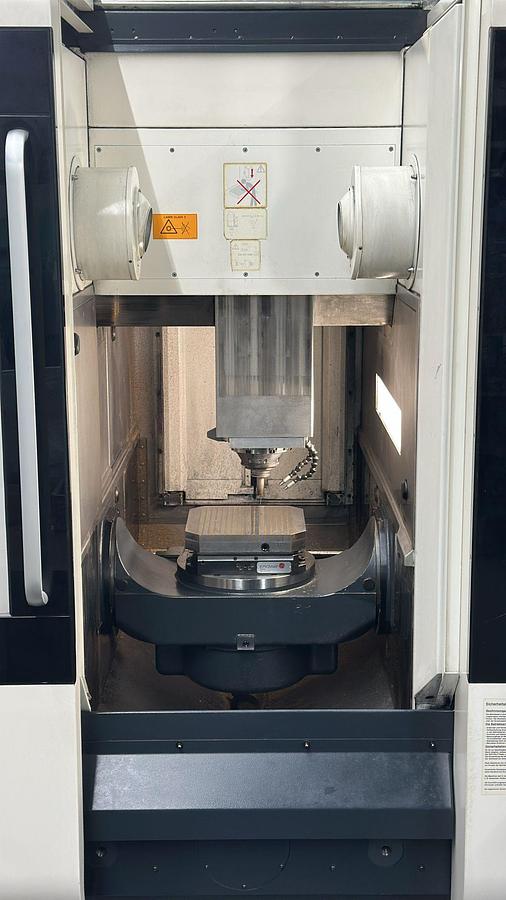

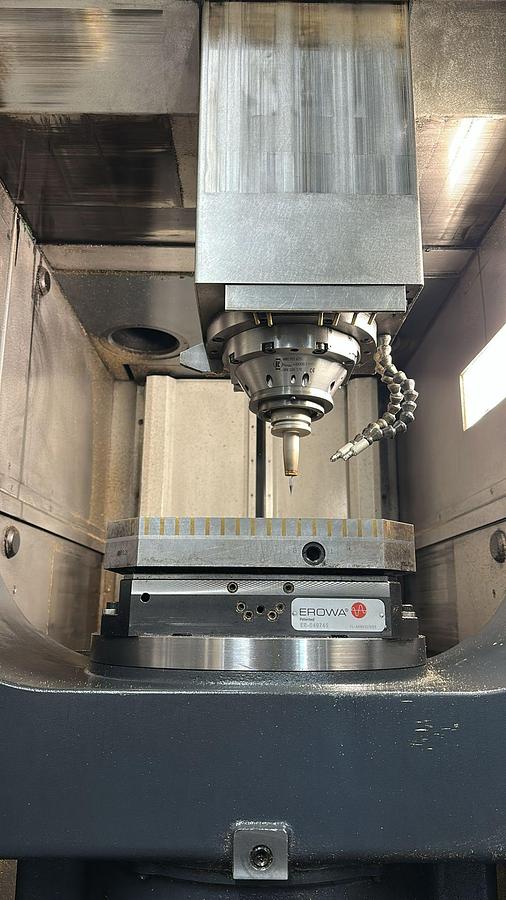

Drehschwenktisch 5-Achs

Aufspannfläche: 400 x 400 mm

Tischbelastung max.: 200 kg

T-Nuten: 14 / 5 / 63 mm

Richtnut: 14 H7

Zentrierbohrung: Ø 30 H6

Schwenkbereich A-Achse: +10° bis -110°

Drehbereich C-Achse: 360°

Schwenkgeschwindigkeit max.: 110 1/min

Drehgeschwindigkeit max.: 110 1/min

Drehmoment Schwenkachse max.: 1000 Nm

Haltemoment Schwenkachse: 2000 Nm

Drehmoment Drehtisch max.: 500 Nm

Haltemoment Drehtisch: 1000 Nm

Positionsunsicherheit A- / C-Achse: 7 Winkelsekunden

Wasserumlaufkühlung für Torque-Antriebe: vorhanden

Starrtisch

Aufspannfläche: 460 x 600 mm

Richtnut: 14 H7

Nuten: 8 x 14 H12

Tischbelastung max.: 600 kg

Max. Tischbeschleunigung bis: 300 kg

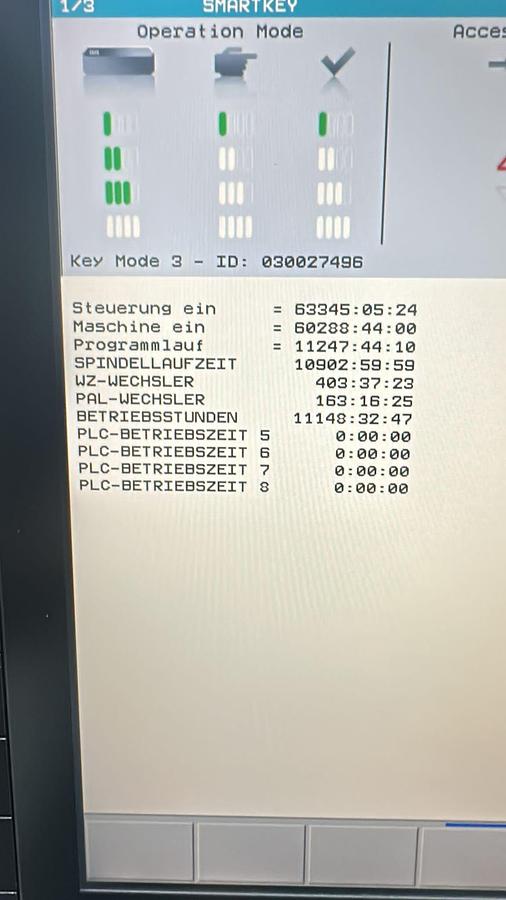

Steuerung

Steuerung: Siemens 840D solutionline

Bedienoberfläche: ShopMill Open

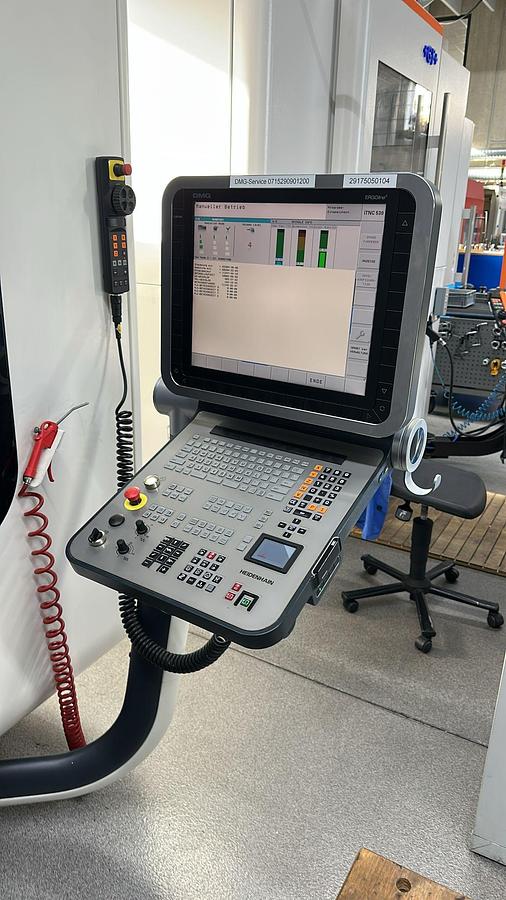

ERGOline Control: vorhanden

19"-TFT-Flachbildschirm: vorhanden

CNC-Volltastatur: vorhanden

NCU: 730.2

PLC: 317

Profibus DP / Profisafe: vorhanden

Ethernet-Schnittstelle: vorhanden

RS-232 Schnittstelle: vorhanden

5 aus 5 Achsen linear interpolierend: vorhanden

2 Achsen zirkular interpolierend: vorhanden

Schraubenlinieninterpolation: vorhanden

Look Ahead: bis 99 NC-Sätze

TCPM / Tool Center Point Management: vorhanden

5-Achs-Formenbaupaket / SINUMERIK MDynamics: bei 5-Achs-Ausführung

Hauptspindel Standard

Drehzahlbereich: 20 – 28.000 1/min

Leistung: 29 / 22 kW (40 / 100 % ED)

Drehmoment max.: 25 / 19 Nm

Werkzeugeinzugskraft: 18 kN

Werkzeugaufnahme: HSK-A63

Werkzeugspannung: hydraulische Löseeinheit

Spindeloptionen

18.000 1/min Spindel: 41 / 30 kW, HSK-A63

28.000 1/min Hochleistungsspindel: 35 / 25 kW, HSK-A63

42.000 1/min Spindel: 13 / 10 kW, HSK-E50

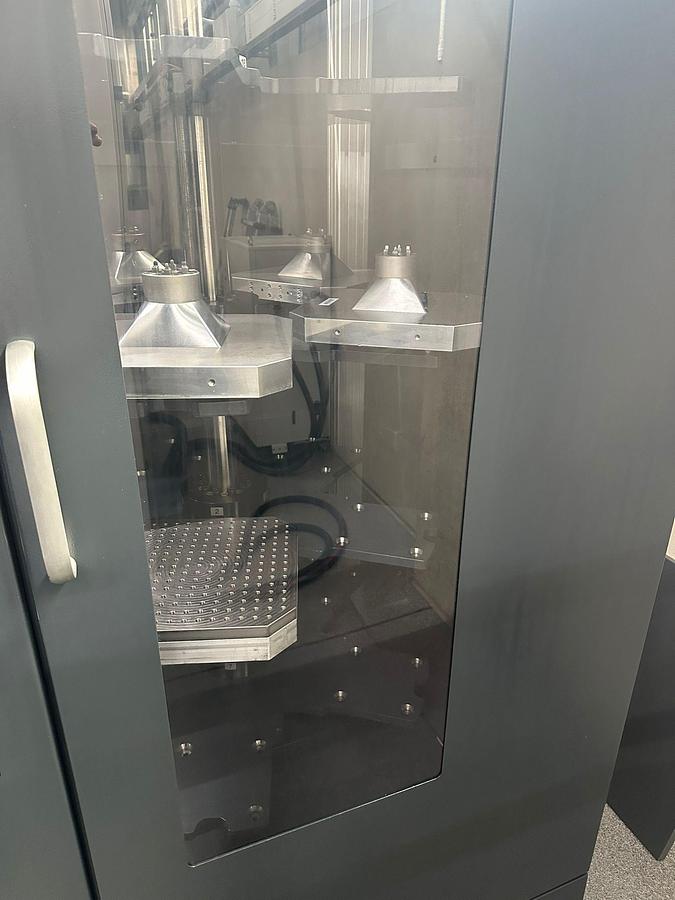

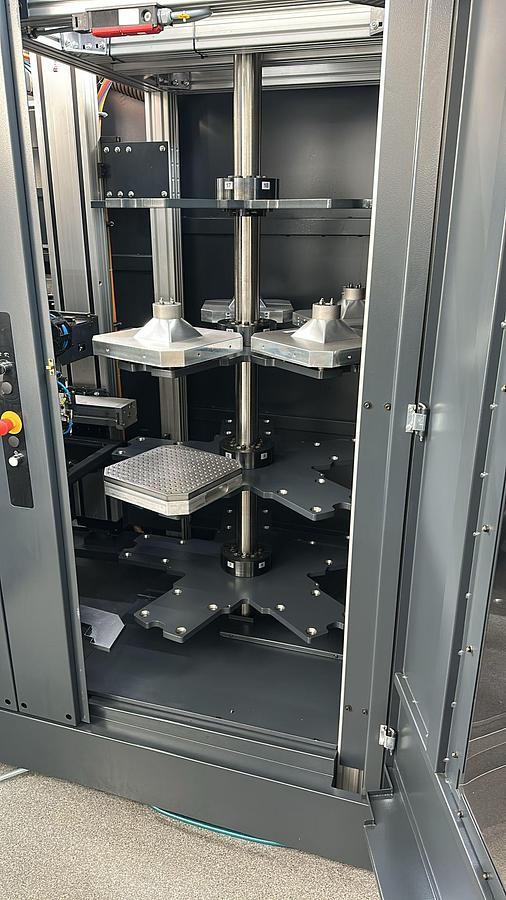

Werkzeugmagazin Standard

Werkzeugplätze: 16

Werkzeugdurchmesser max.: 80 mm

Werkzeuglänge max.: 250 mm

Werkzeuggewicht max.: 6 kg

Span-zu-Span-Zeit: 8 s

Beladegewicht Magazin max.: 64 kg

Werkzeugwechsler: Pickup-Werkzeugwechsler

Werkzeugmagazin Optionen

Werkzeugplätze optional: 30

Werkzeugplätze optional: 60

Werkzeugplätze optional: 120

Laserwerkzeugvermessung

Messung von Werkzeuglänge und Werkzeugdurchmesser: vorhanden

Wiederholgenauigkeit: ± 0,001 mm

Schutzart: IP68

Stromversorgung: 24 V / 160 mA

Laserklasse: 2

Werkzeuglänge min.: 60 mm

Werkzeuglänge max.: 250 mm

Werkzeugdurchmesser min. Vermessung: 0,3 mm

Werkzeugdurchmesser min. Werkzeugbruch: 0,15 mm

Werkzeugdurchmesser max.: 80 mm

Infrarot-Messtaster

Automatischer Wechsel aus dem Werkzeugmagazin: vorhanden

Korrektur der Werkstücklage: vorhanden

Ermittlung von Kreismittelpunkt und Radius: vorhanden

Korrektur der Nullpunktverschiebung: vorhanden

Modifikation der Werkzeugkorrektur: vorhanden

Überprüfung der Werkstücktoleranzen: vorhanden

Präzisionspaket / 5-Achs-Paket

5-Achs-Drehschwenktisch: vorhanden

Laserwerkzeugvermessung: vorhanden

3D quickSET: vorhanden

Infrarot-Messtaster PP 60 optical: vorhanden

Elektronisches Handrad: vorhanden

High-Speed-Settings: vorhanden

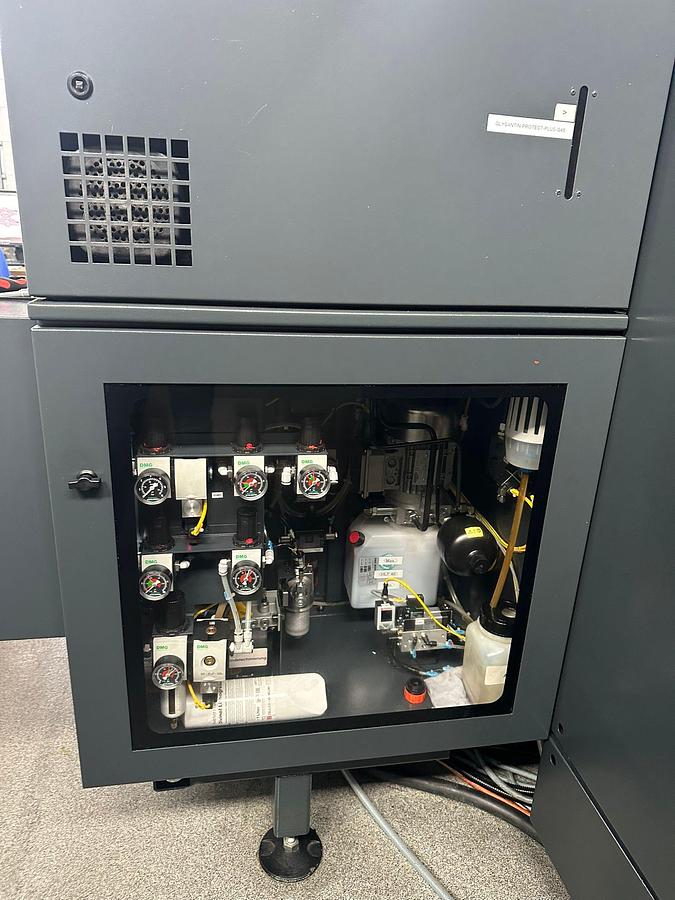

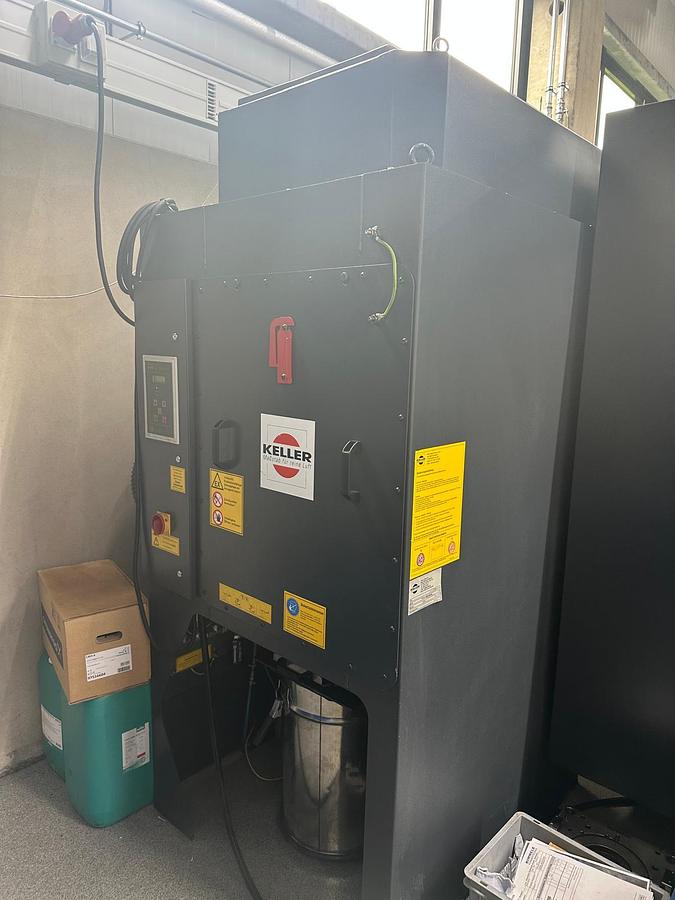

Kühlmittel / Luft / Anschlüsse

Äußere Kühlmittelversorgung: 6 Düsen

Fördermenge: ca. 40 l/min bei 2,5 bar

Behältervolumen Standard: 150 l

Kühlmittel- / Blasluftumschaltung: vorhanden

IKZ-Option: 40 bar / 23 l/min / 600 l Behälter / Papierbandfilter

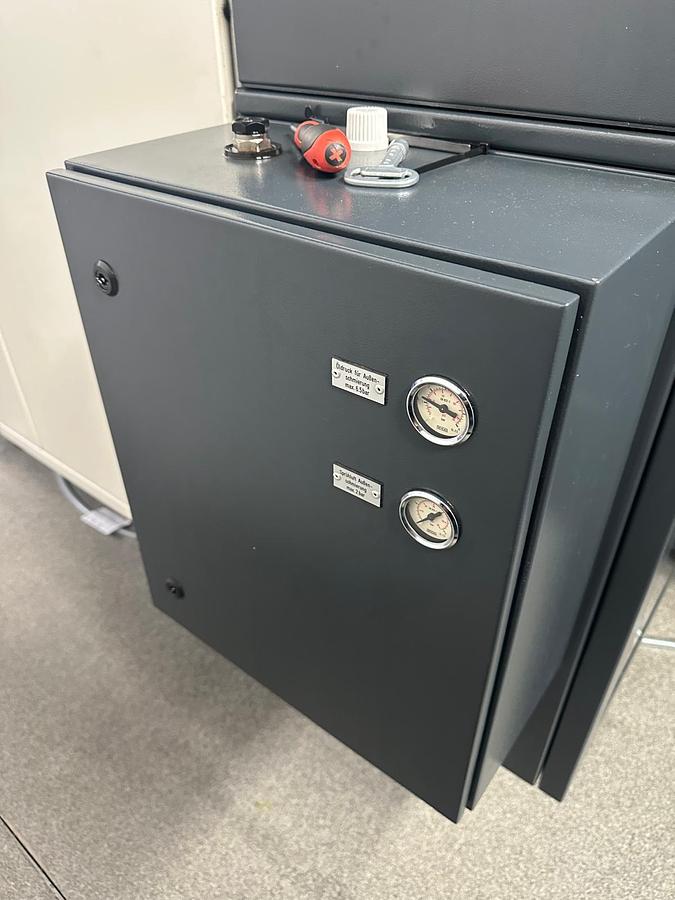

Druckluft: 6 bar

Druckluftbedarf: 50 m³/h

Netz: 400 V / 50 Hz / 3 Phasen / N / PE

Leistungsaufnahme: 55 kVA + Optionen

I nmax: 80 A

Vorabsicherung: 100 A

Abmessungen / Gewicht

Maschinenabmessungen: 3510 x 2650 x 2900 mm

Gewicht ohne Zubehör: 9500 kg

Platzbedarf mit Bedien- und Wartungsraum: 5250 x 5250 mm

Empfohlene Raumtemperatur: 20 °C ± 1 °C

Besonderheiten

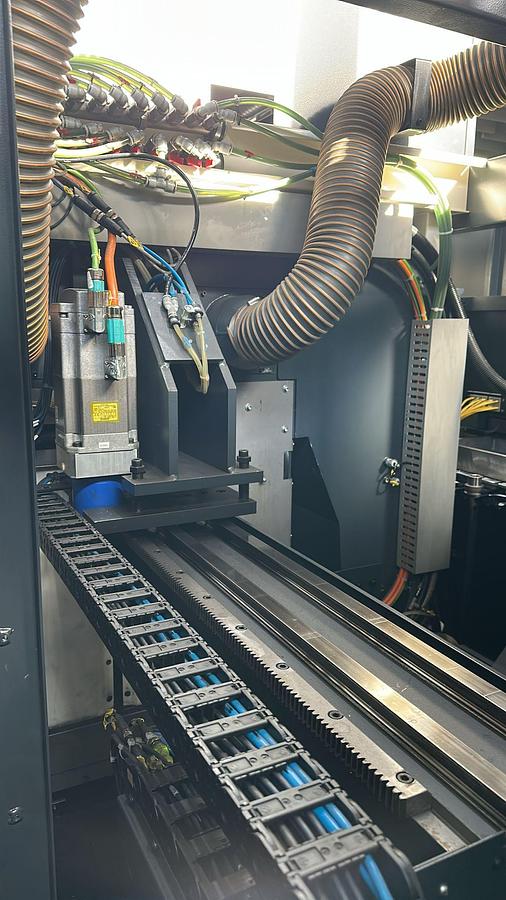

Portalbauweise

Linearantriebe in X / Y / Z

Torque-Antriebe in A / C

Direkte absolute Messsysteme

Aktivkühlung für Hauptspindel und Linearantriebe

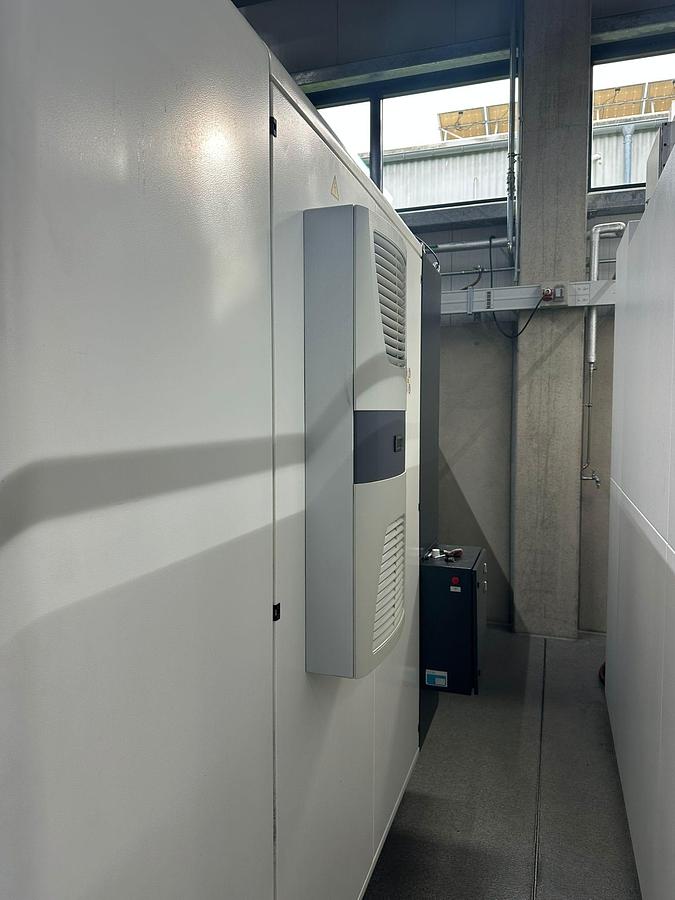

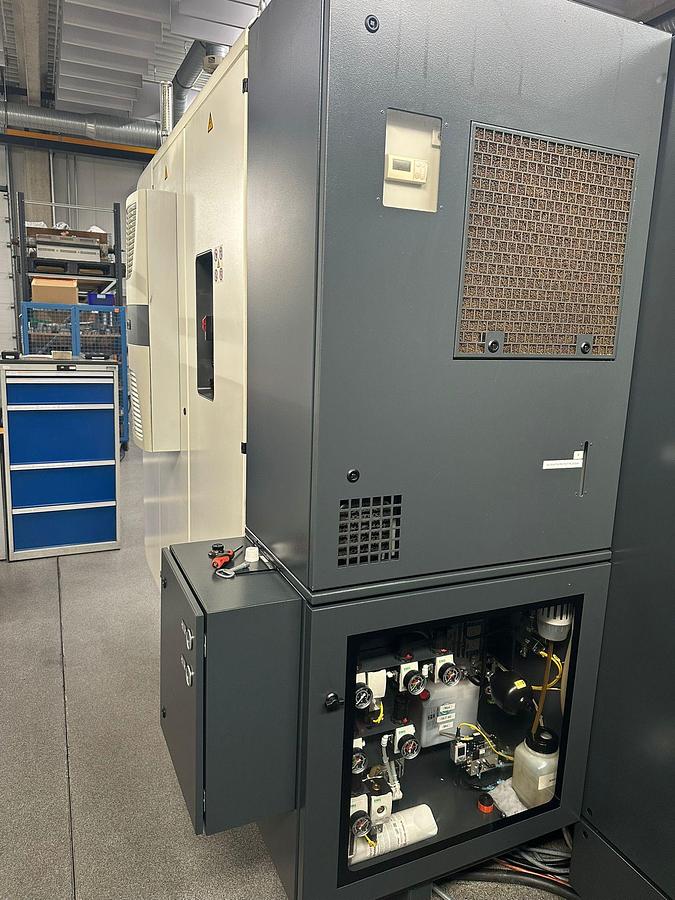

Aktivkühlung für Schaltschrank

HSC-Ausführung

5-Achs-Bearbeitung möglich
