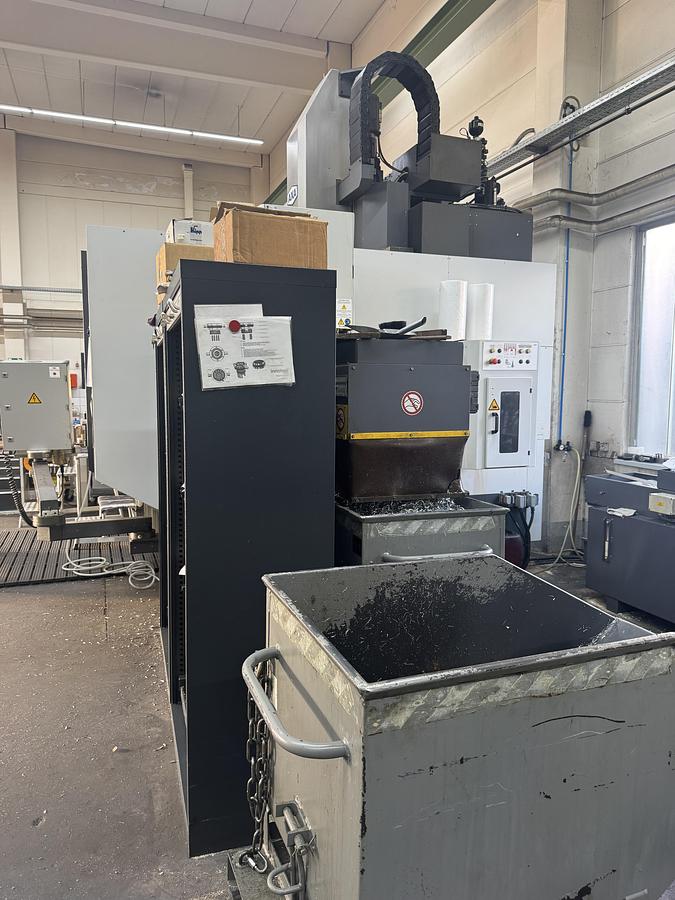

AXA VPC 45 U Portal-Bearbeitungszentrum

Hiermit biete ich Ihnen eine sehr gepflegte, neuwertige AXA VPC 45 U an. Die Maschine ist sofort verfügbar. Eine Besichtigung unter Strom und Span ist jederzeit möglich, Videoaufnahmen sind vorhanden.

Maschinenstunden EIN: ca. 40000

Spindelstunden EIN: ca. 25000

Verfahrwege (Linearachsen):

X-Achse: 2.940 mm

Y-Achse: 1.400 mm

Z-Achse: 900 mm

5-Achs-Simultanbearbeitung:

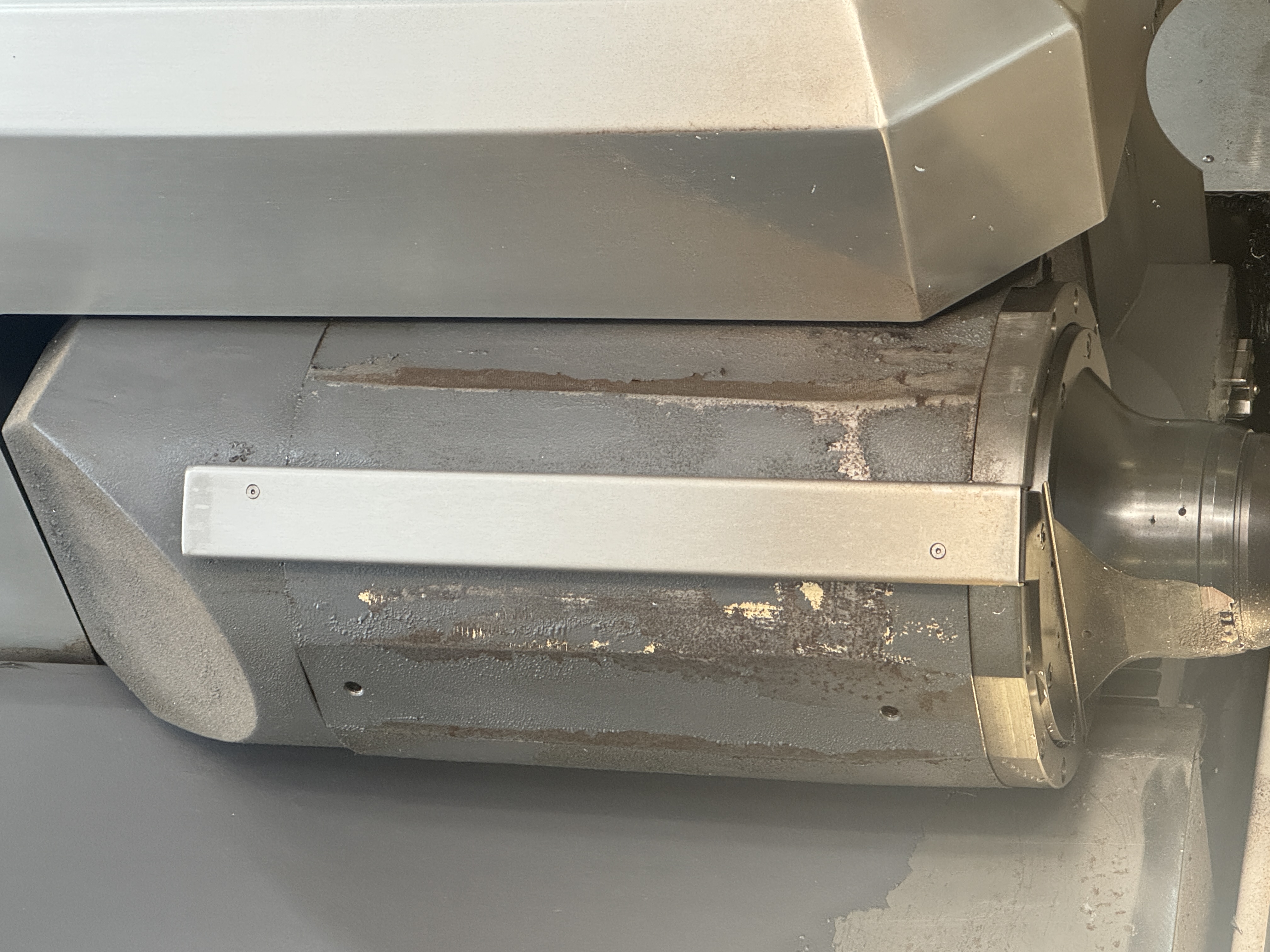

Die Maschine ist als echtes 5-Achs-Bearbeitungszentrum ausgeführt und ermöglicht simultanes 5-Achs-Fräsen mit X/Y/Z + B-Achse (stufenloser Schwenkkopf) + C-Achse (NC-Rundtisch). Damit können Werkstücke in kontinuierlicher Bewegung aus unterschiedlichen Raumlagen in einer Aufspannung bearbeitet werden.

Maschine (Grunddaten)

Maschinenart: Vertikal-Portales Bearbeitungszentrum

Hersteller: AXA Entwicklungs- und Maschinenbau GmbH

Typ: VPC 45 U

Baujahr: 2014

Allgemeine technische Daten

Gesamtlänge: 6.800 mm

Gesamtbreite: 3.600 mm

Gesamthöhe: 4.100 mm

Gesamtgewicht: 29 t

Elektrische Daten

Anschlussspannung: 3×400 V / 230 V / N / PE, 50 Hz

Anschlussleistung: 69 kVA

Vorsicherung: max. 125 A

Steuerspannung: 24 V

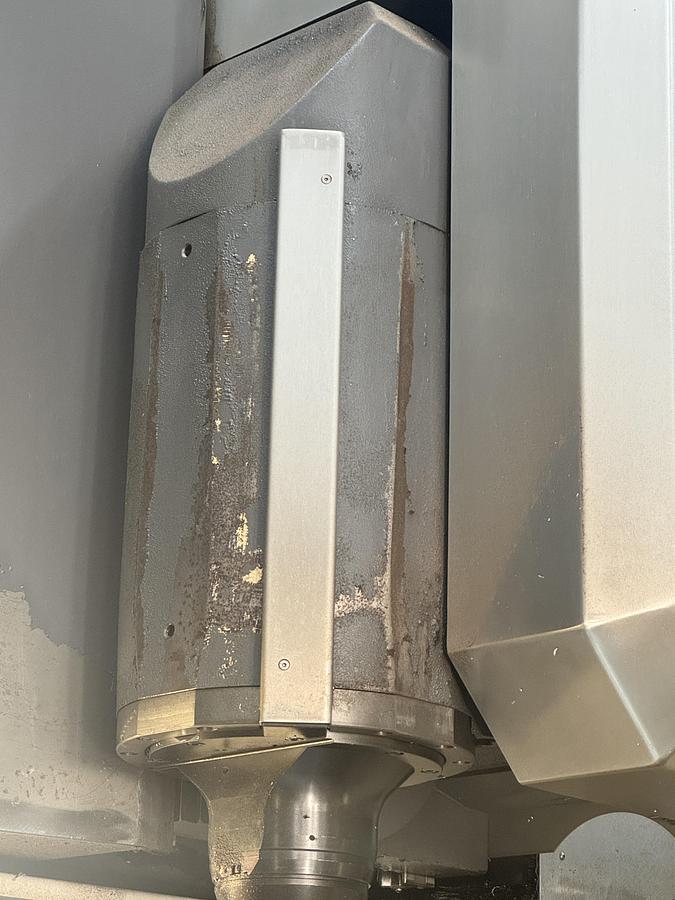

Spindel

Spindelausführung: Hohlwellenmotor, wassergekühlt

Drehzahlbereich: 30–10.000 min⁻¹

Werkzeugaufnahme: SK40

Antriebsmotor: DME 112 AL-4FGS (Kessler)

Max. Leistung bei 40% ED: 40,0 kW

Max. Leistung bei 100% ED: 26,6 kW

Max. Moment bei 40% ED: 191,0 Nm

Max. Moment bei 100% ED: 127,0 Nm

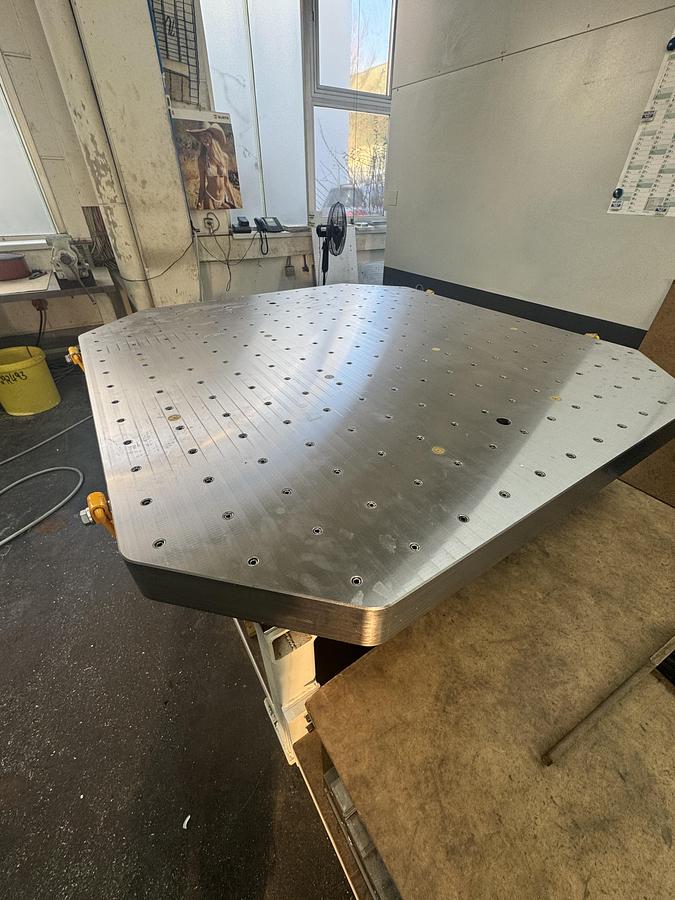

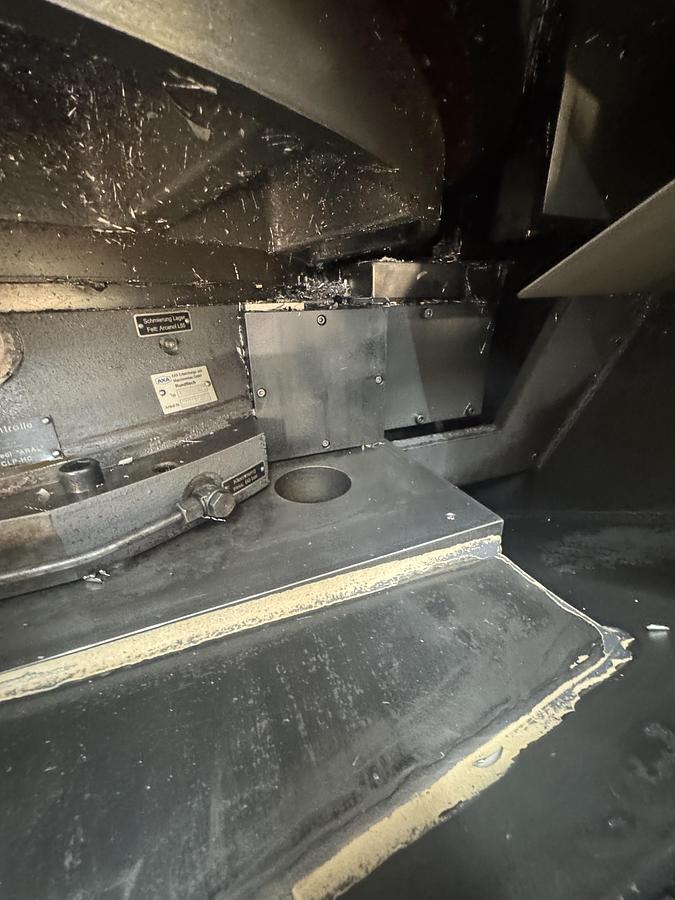

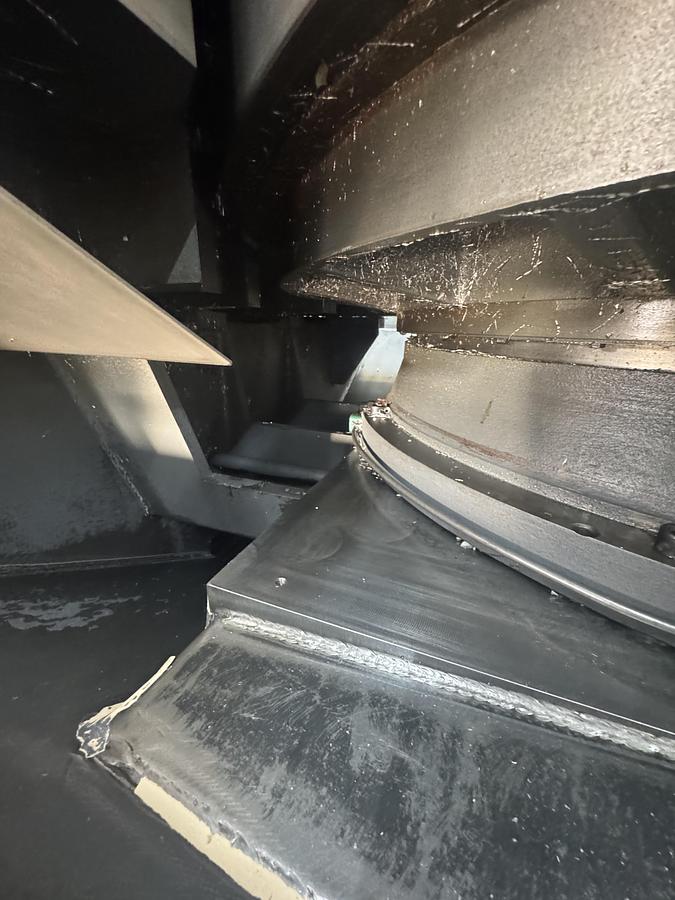

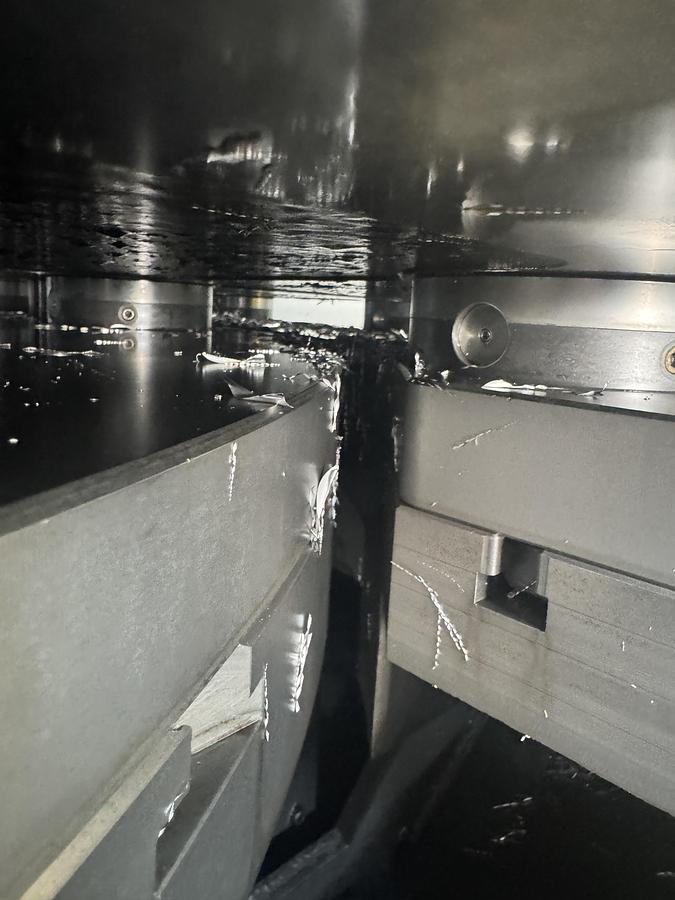

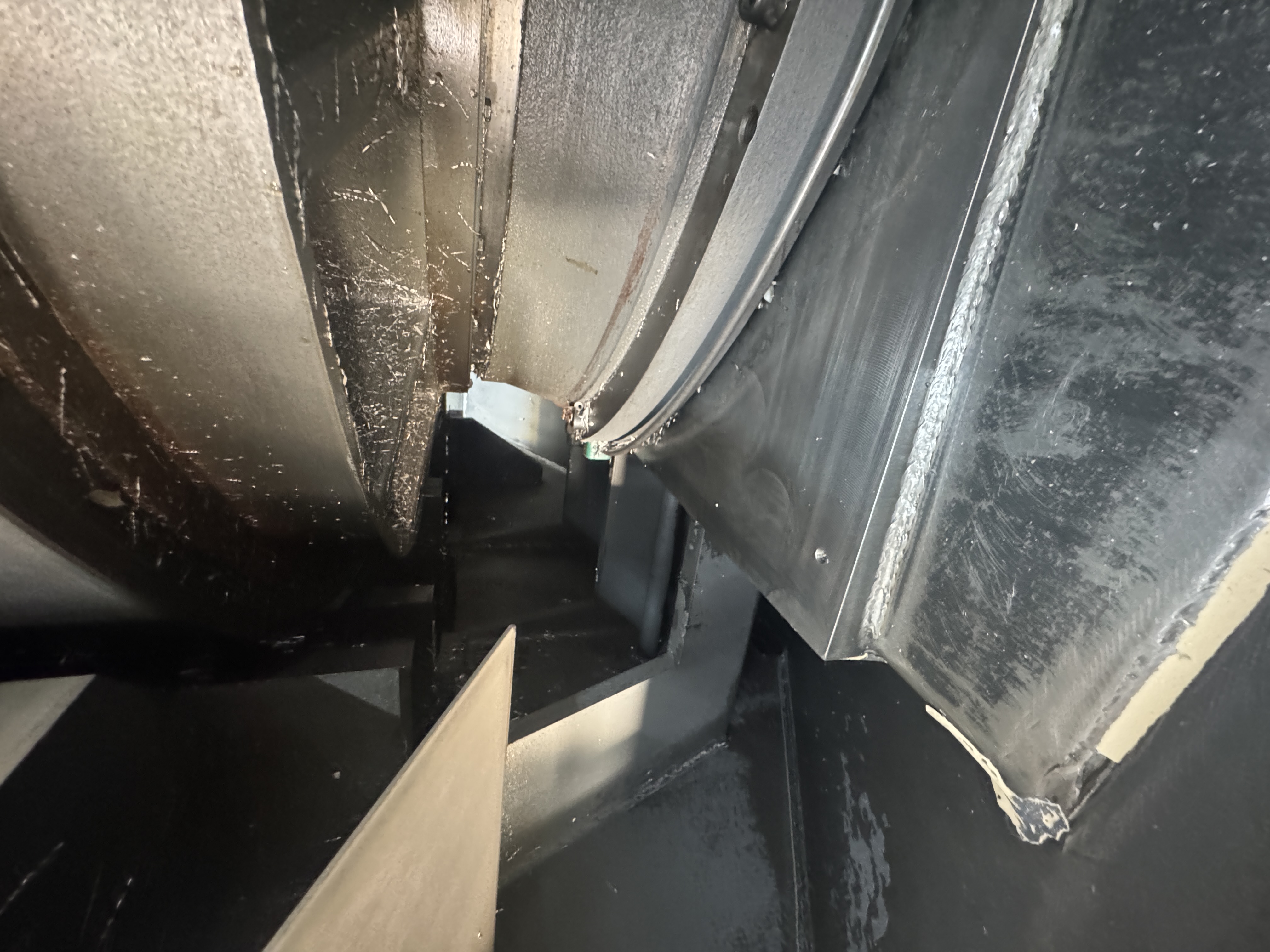

NC-Rundtisch

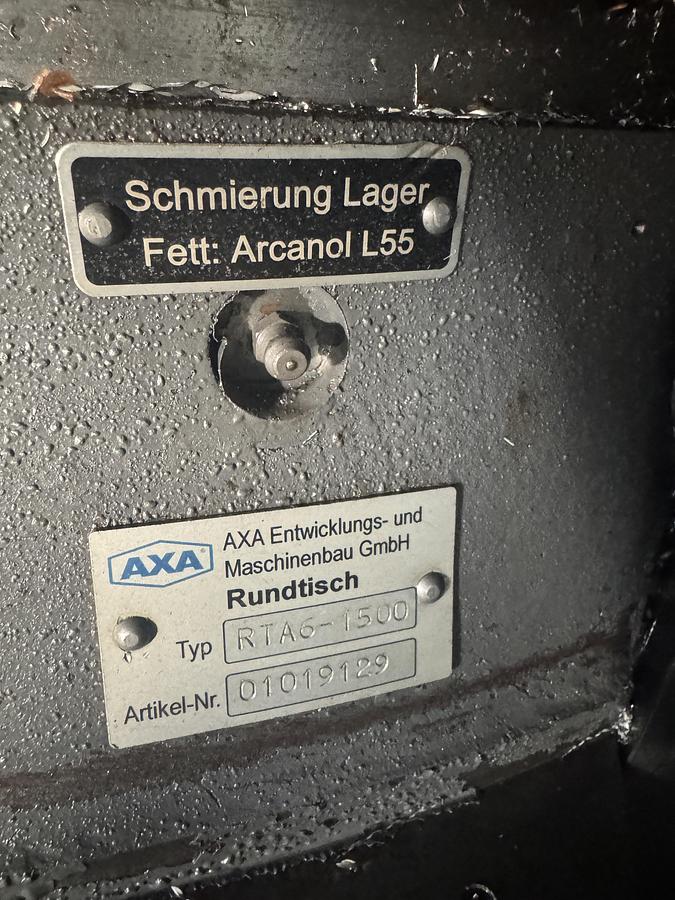

Rundtisch: RTA 6S-1500

Tischdurchmesser: Ø 1.500 mm

Gewicht: 2.700 kg

Max. Transportlast (vertikale Drehachse): 10.000 kg

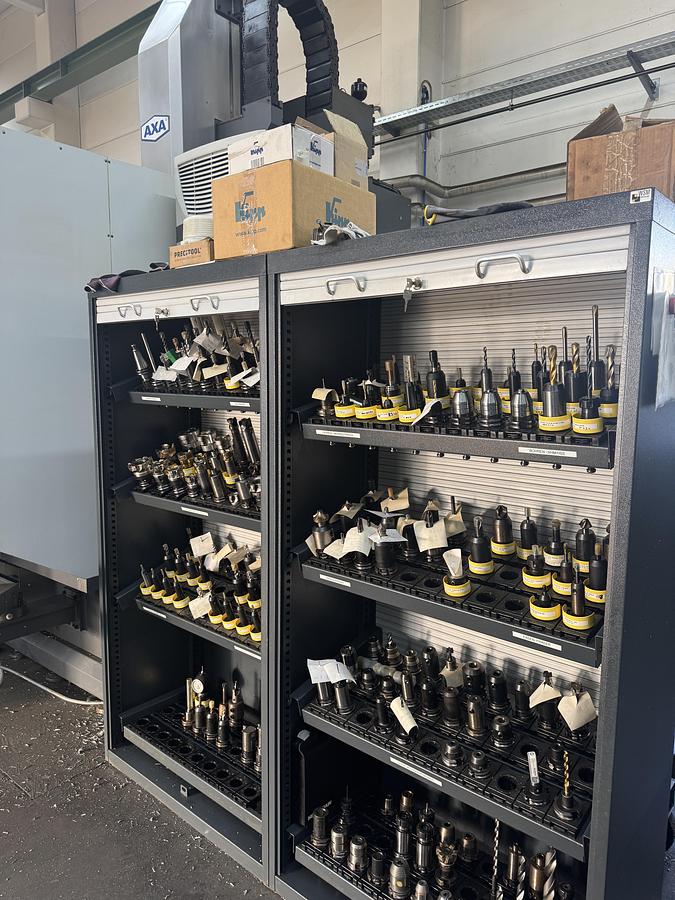

Werkzeugwechsler

Werkzeugwechsler: Typ M

Anzahl Werkzeuge: 100
