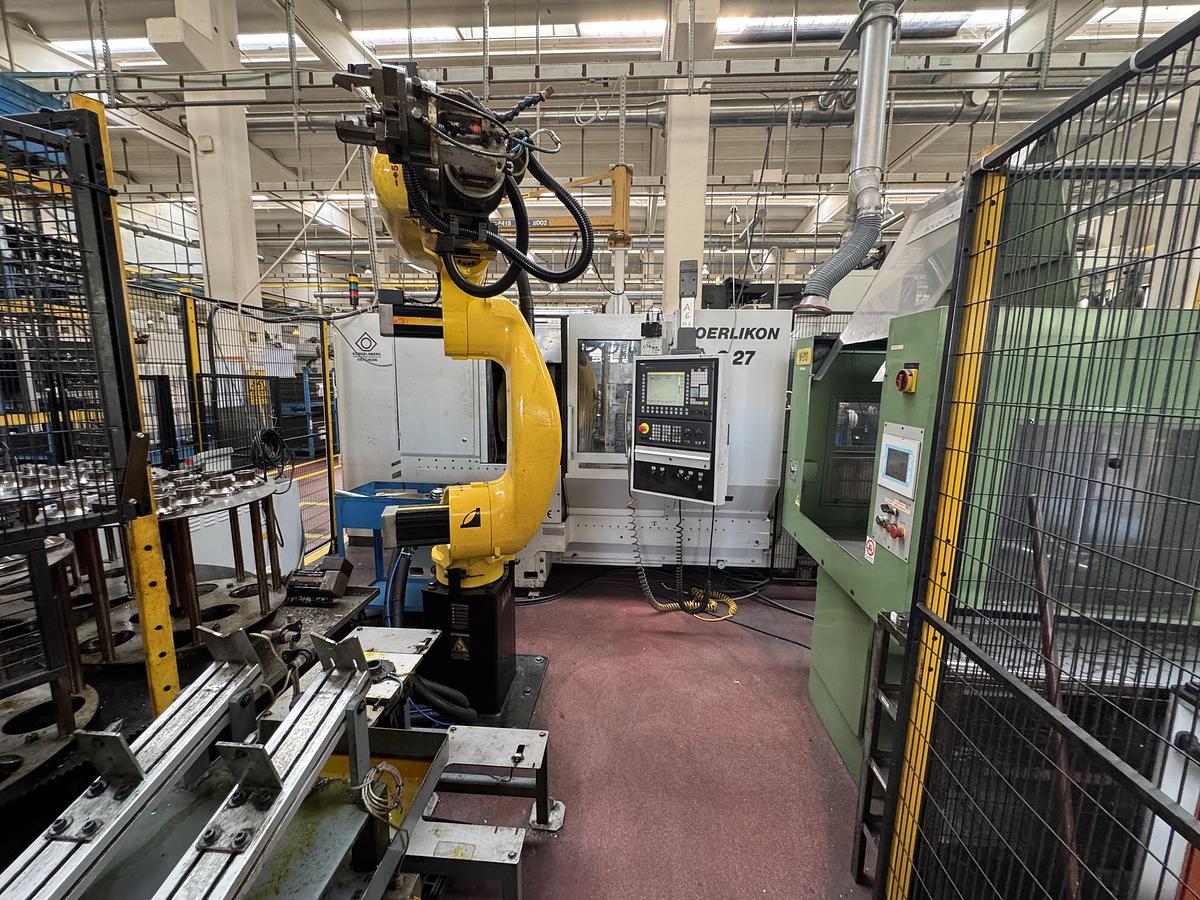

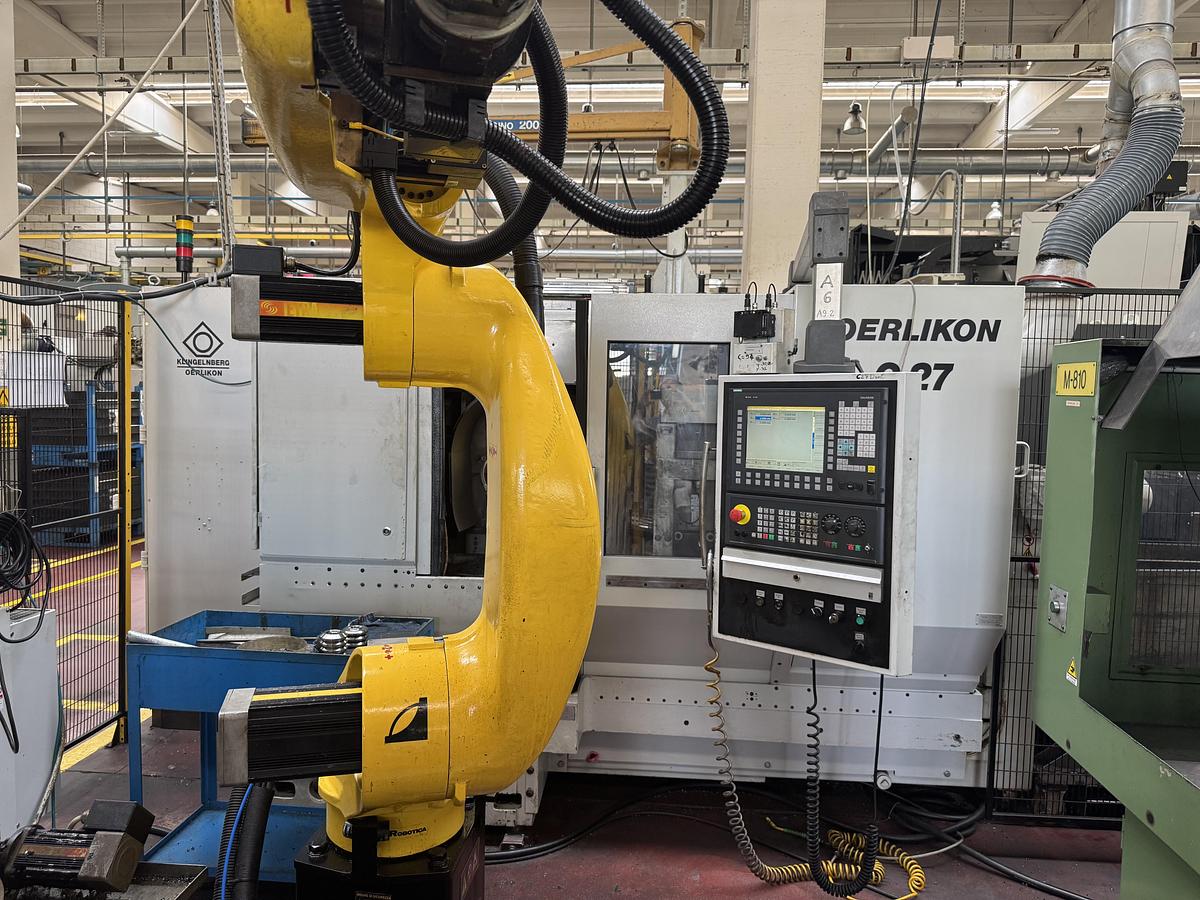

2004 KLINGELNBERG OERLIKON AG C27

Modell: Klingelnberg C 27 – CNC-Kegelradfräsmaschine

Maximaler Werkstückdurchmesser: 270 mm

Normalmodul: 1 – 4 mm (kontinuierliches Verfahren) / 1 – 6 mm (Einzelteilverfahren)

Maximale Zahnbreite: ca. 55 mm

Spiralwinkel: 0 – 60°

Zähnezahl: 6 – 180

Größtes Übersetzungsverhältnis: 1 : 10

Kleinstes Übersetzungsverhältnis: 1 : 1

Messerkopfradius: 39 – 105 mm (3" – 7,5")

Messergruppenzahl (Oerlikon): 5 – 19

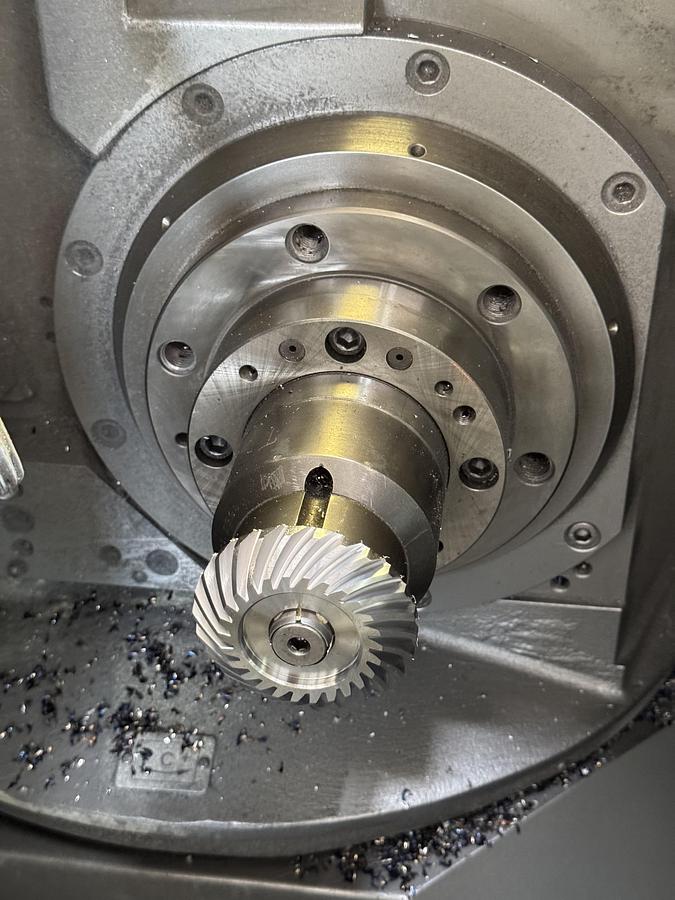

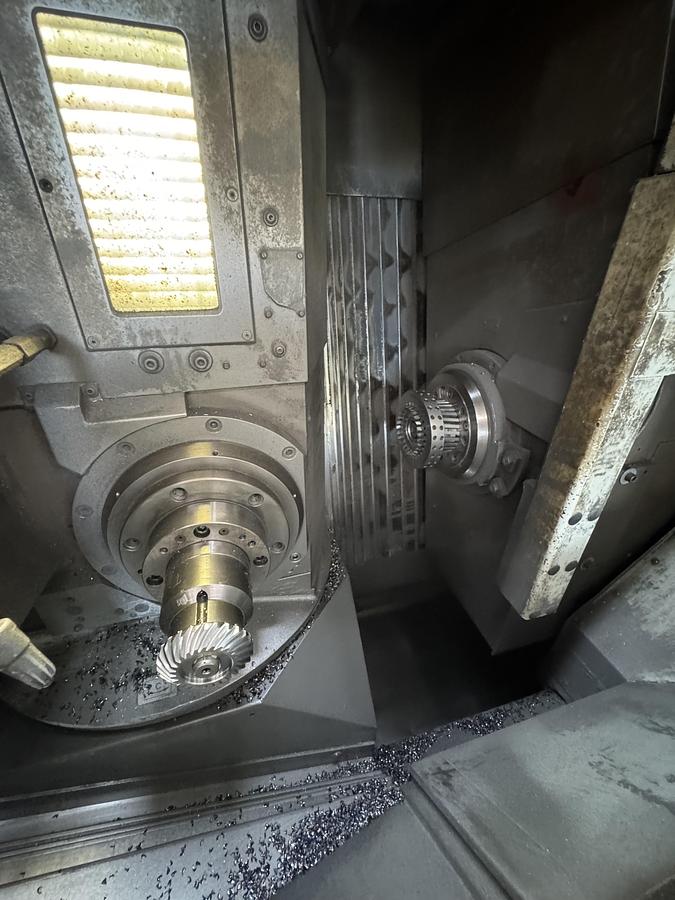

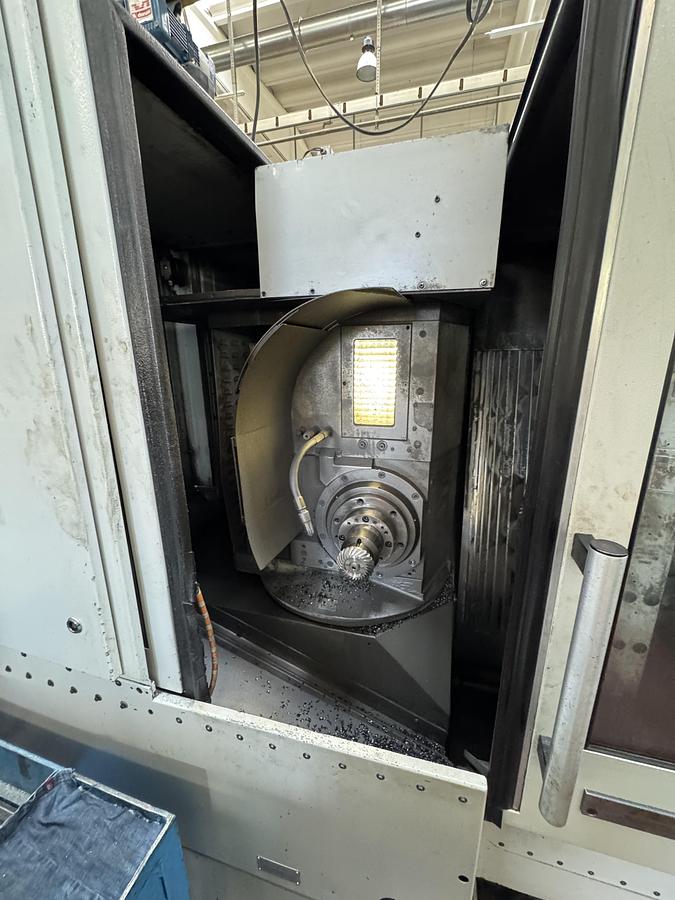

A-Achse (Messerkopfspindel)

Aufnahmedurchmesser Gleason Nr. 14 – 1:24 Ø 58,34 mm

Adapter Oerlikon-Kurzkonus 1:4 Ø 130 mm

Spindeldrehzahl 1000 U/min

B-Achse (Werkstückspindel)

Aufnahmedurchmesser Oerlikon-Außenkonus 1:4 Ø 140 mm

Innenkonus Nr. 39 – 1:16 Ø 99,21 mm

Werkstückspindeldurchlass 90 mm

Werkstückspindeldrehzahl 1000 U/min

C-Achse

Schwenkbereich ± 90°

X-Achse (Frästiefenachse)

Verfahrweg 350 mm

Maximale Geschwindigkeit 10 m/min

Y-Achse (Werkstück-Positionierachse)

Verfahrweg 665 mm

Maximale Geschwindigkeit 10 m/min

Z-Achse (Werkzeug-Positionierachse)

Verfahrweg ± 120 mm

Maximale Geschwindigkeit 10 m/min

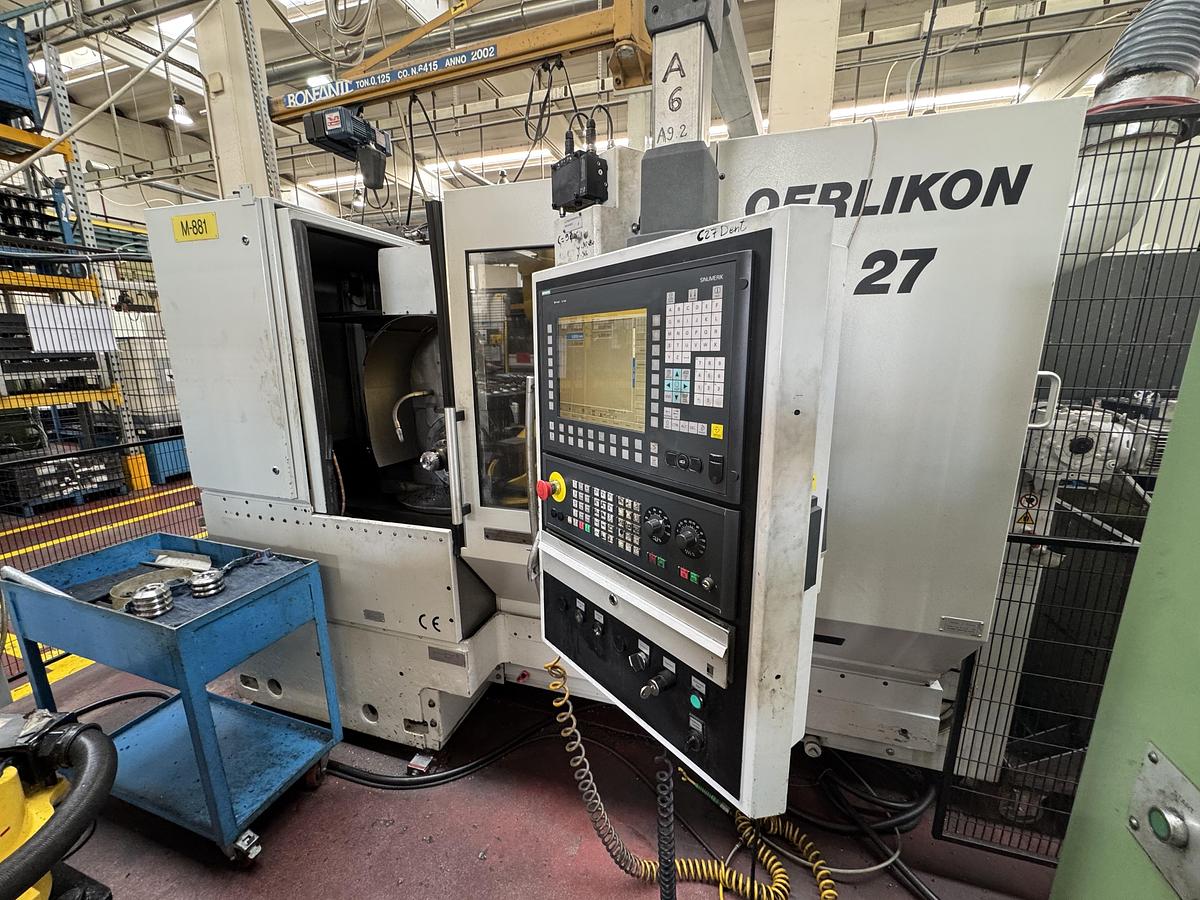

Maschinenausstattung

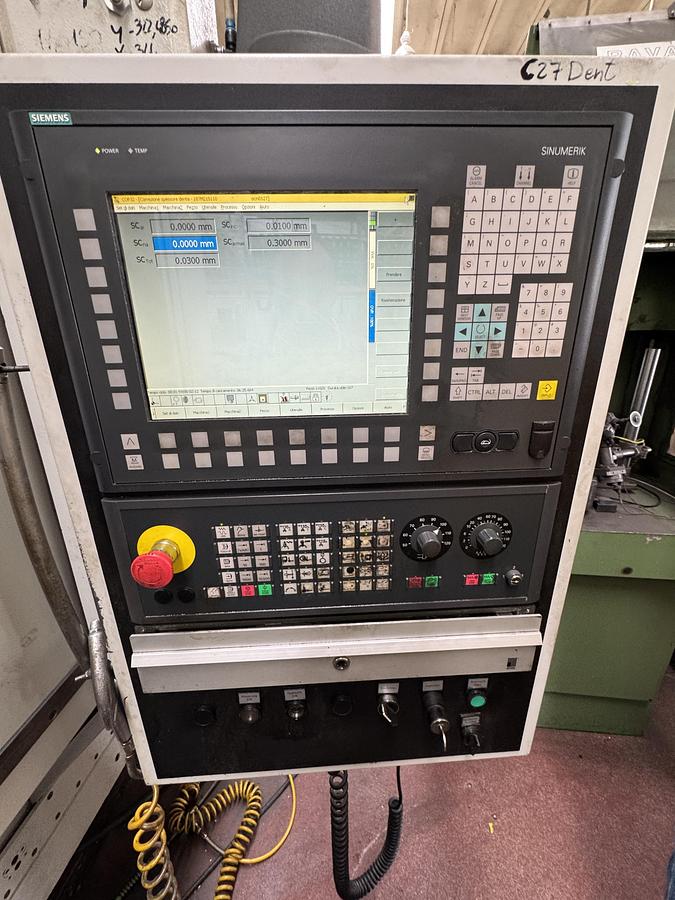

CNC-Steuerung Siemens 840D

Elektrische Ausrüstung nach Oerlikon-Standard, 3 x 400 V, 50 Hz, Steuerung 24 V DC

Arbeitsraumbeleuchtung

Schaltschrankkühler

Schwenkbares Bedienpanel

Hydrauliksystem

Impulsschmierung

Automatische Werkstückspannung mit einstellbarer Zugstange

Spannhubüberwachung

Fußschalter für Werkstückspannung

Standard-Werkzeugsatz

Elektrische Daten

Gesamtanschlussleistung 40 kVA

Spannung 3 x 400 V ±10 %

Frequenz 50 Hz ±1 %

Absicherung 80 A träge

Spannungsunterbrechung maximal 3 ms

Spannungseinbruch maximal 20 % für 20 ms

Spannungsspitzen maximal 200 % der Nennspannung für 1,5 ms

Oberwellengehalt maximal 10 %

Netzsymmetrie: Spannungsdifferenz zwischen zwei Phasen maximal 2 % der Nennspannung

Steuerspannung 24 V DC

Druckluftversorgung

Betriebsdruck 7 – 10 bar

Verbrauch 100 l/min

Drucktaupunkt maximal 10 °C

Umgebungstemperatur 10 °C – 40 °C

Zulässige Partikelgröße maximal 40 µm

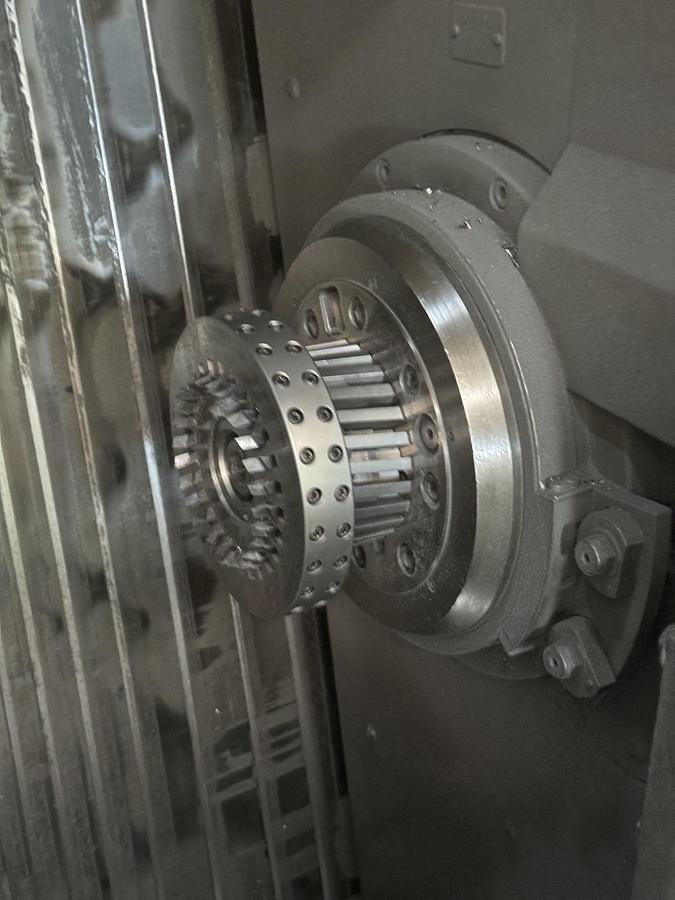

Achsen der Entgrater- und Fräseinheit

Q – Fräserachse

V1 – Entgrater-Zustellachse

U – Entgrater-Positionierachse
