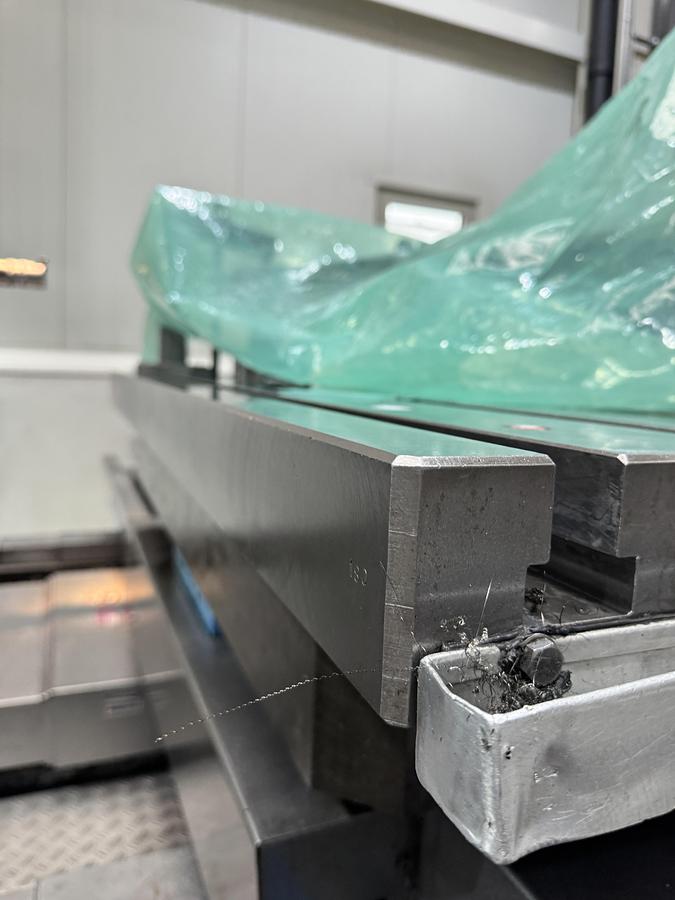

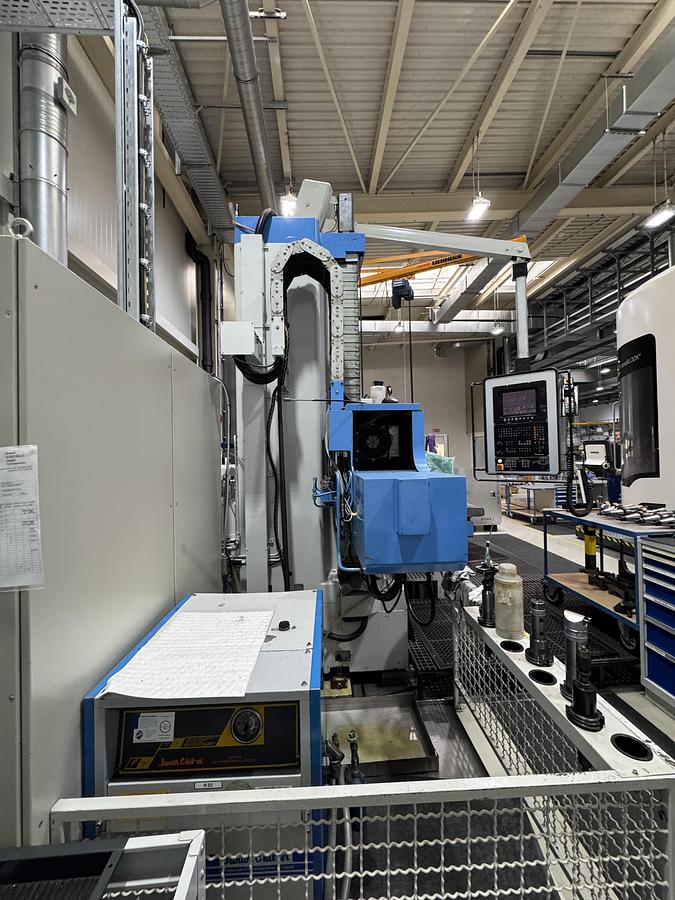

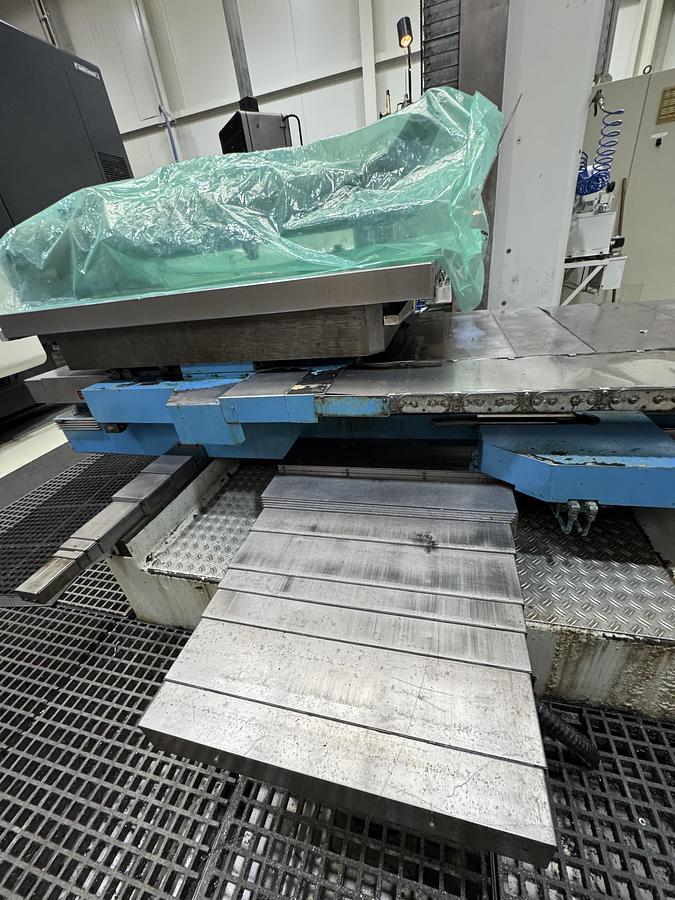

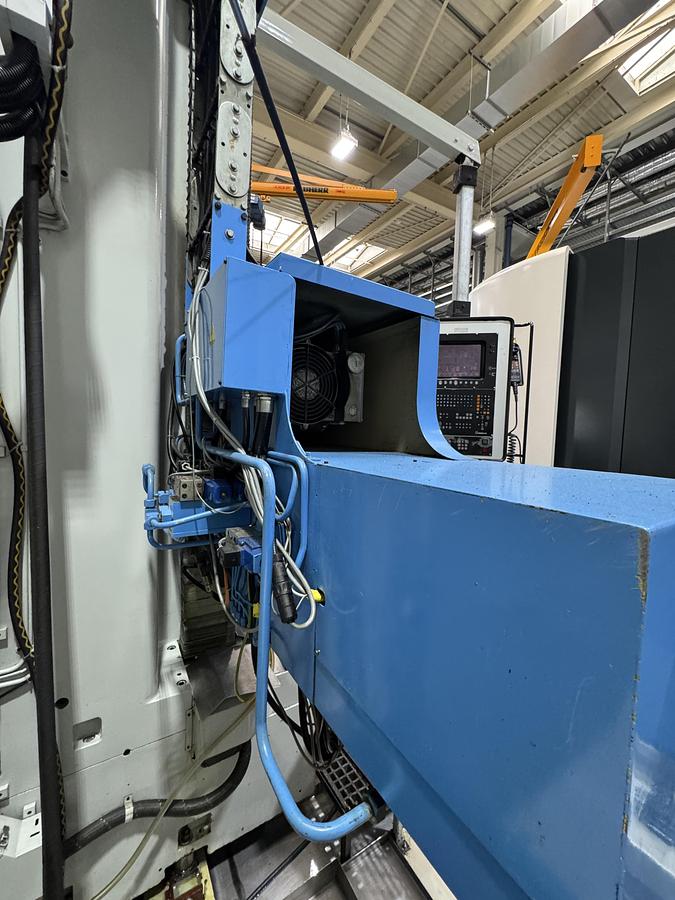

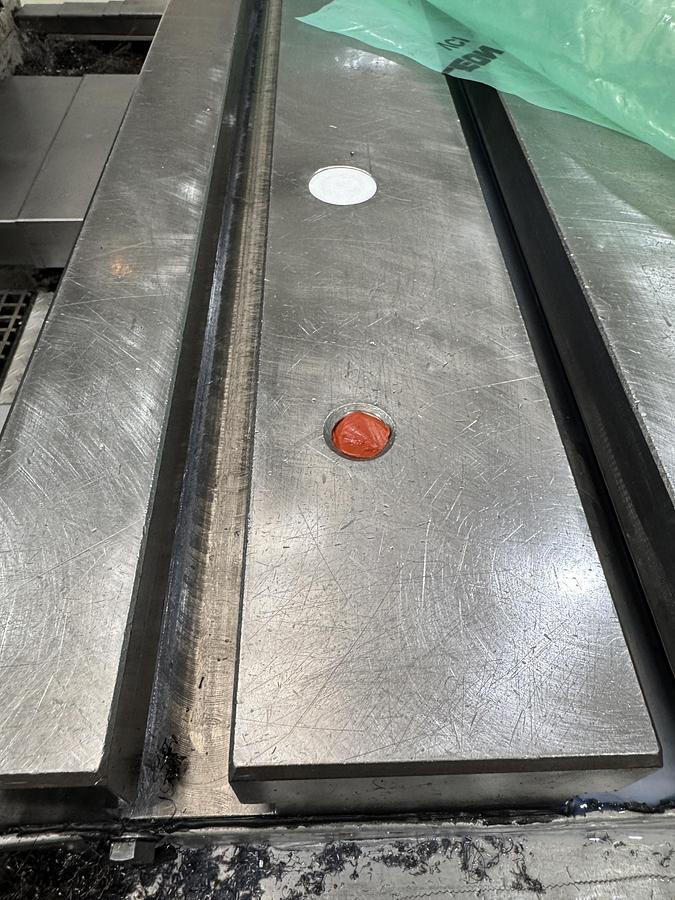

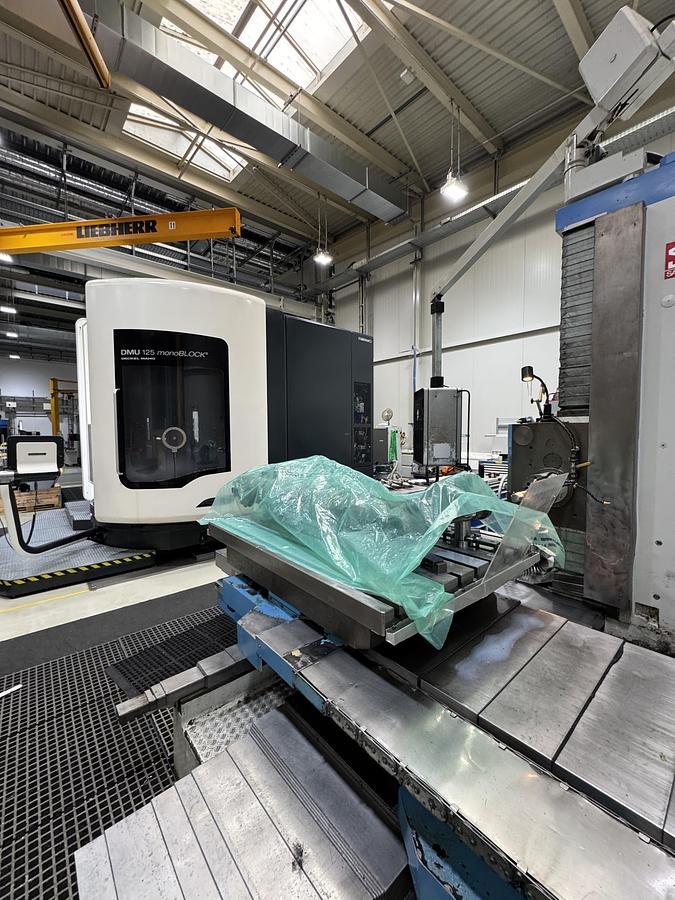

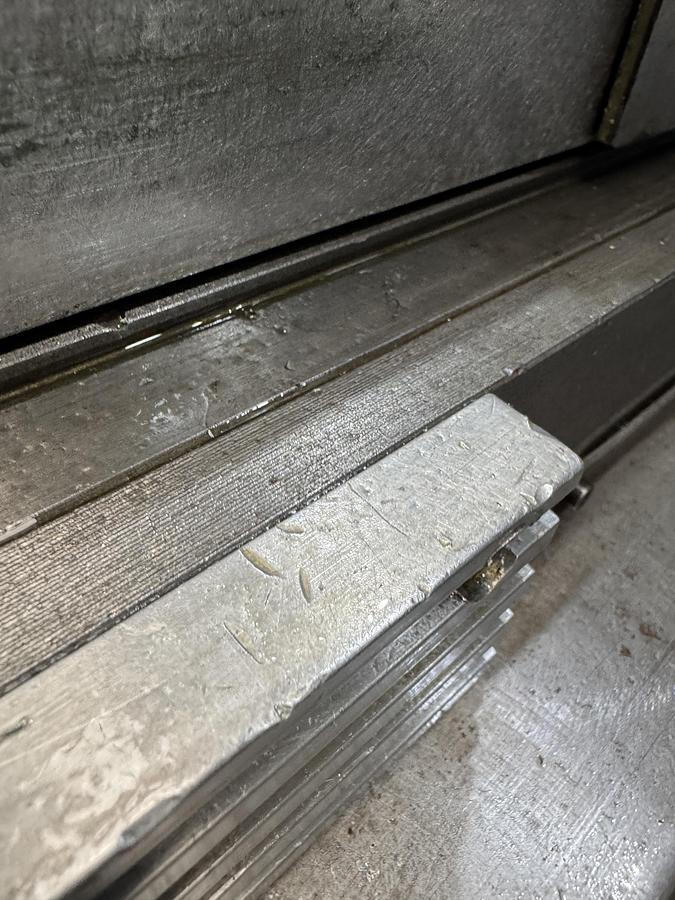

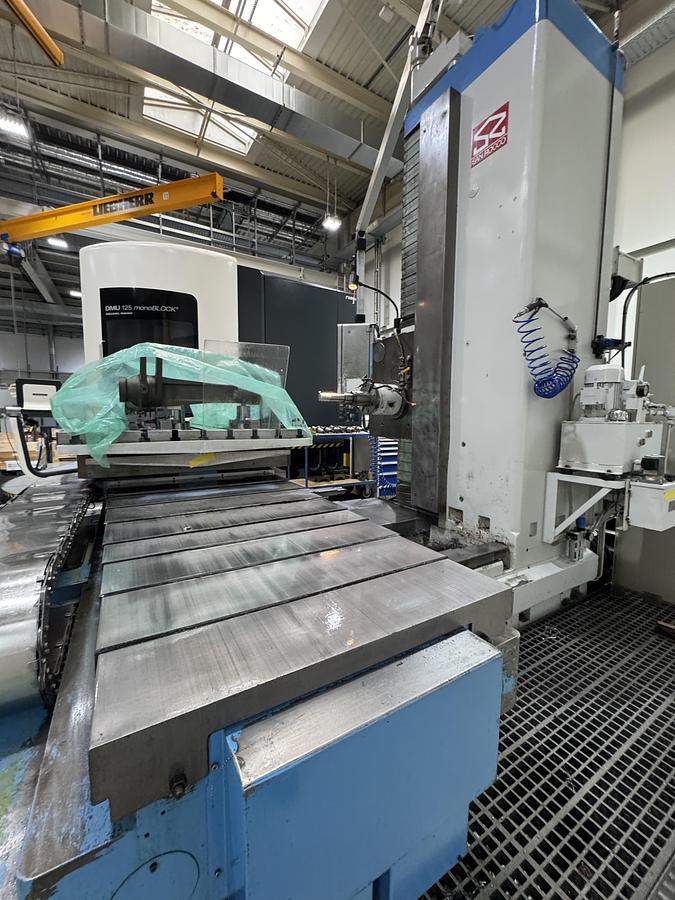

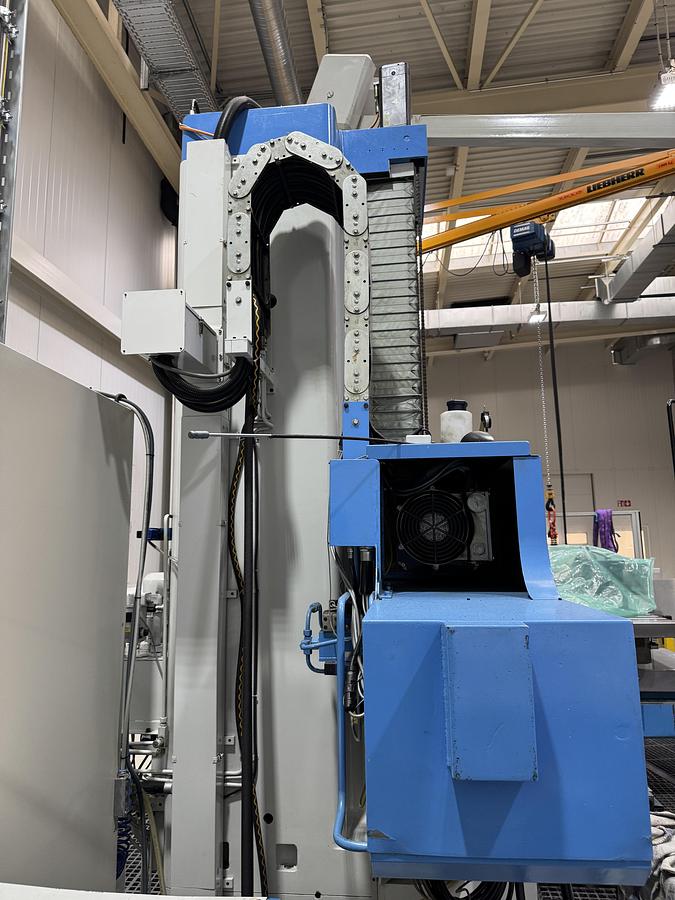

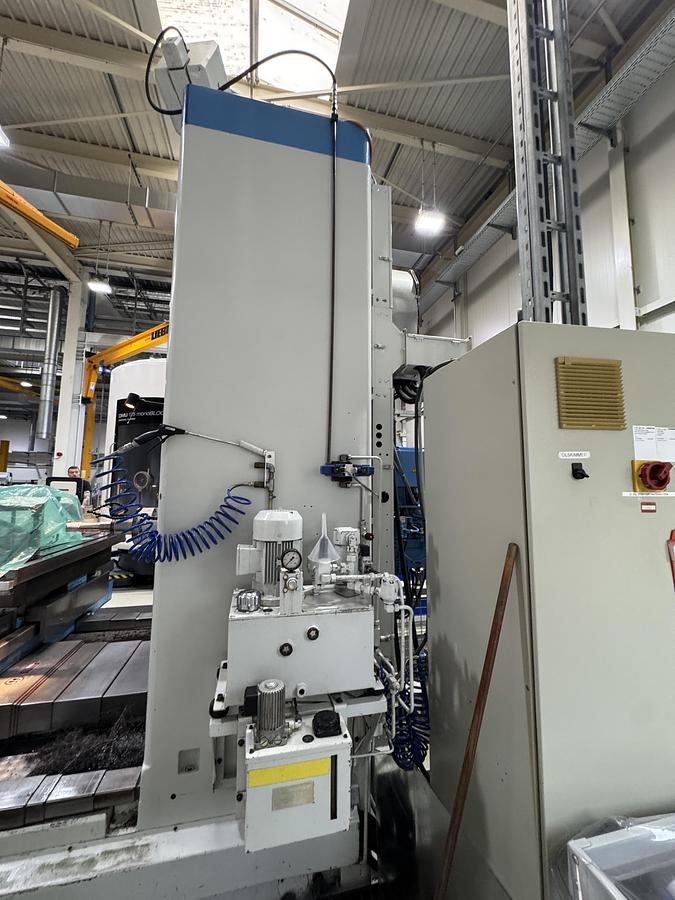

CNC Bohrwerk SAN ROCCO Futura 10 N Serie 1985/2016

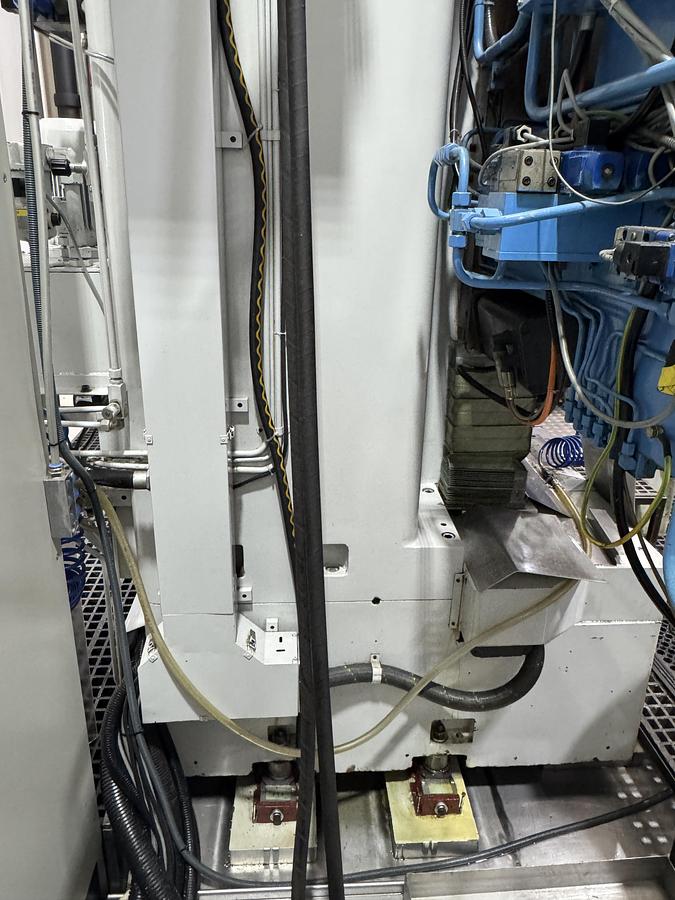

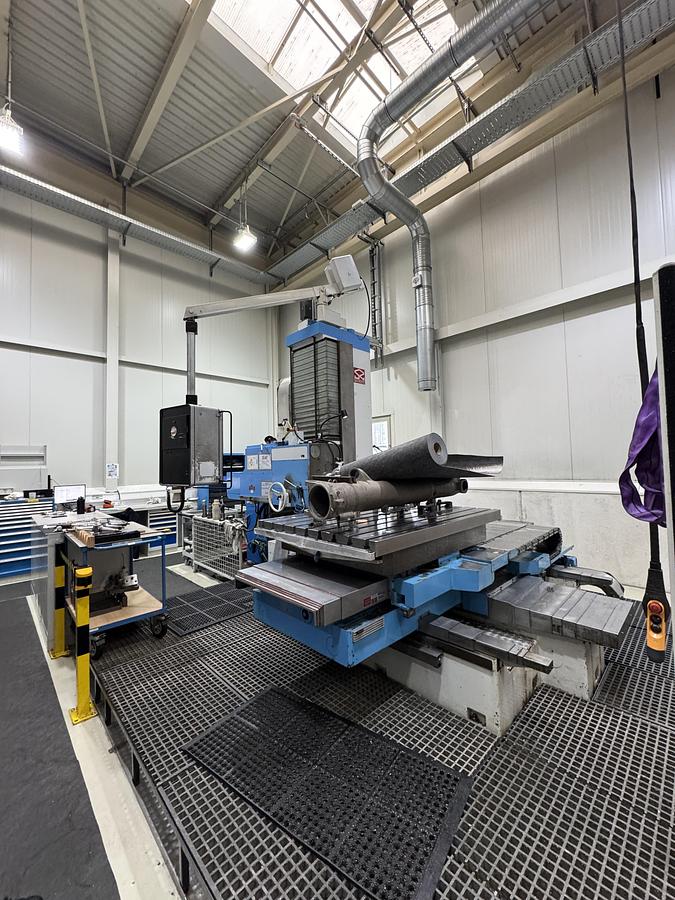

SAN ROCCO FUTURA 10 N

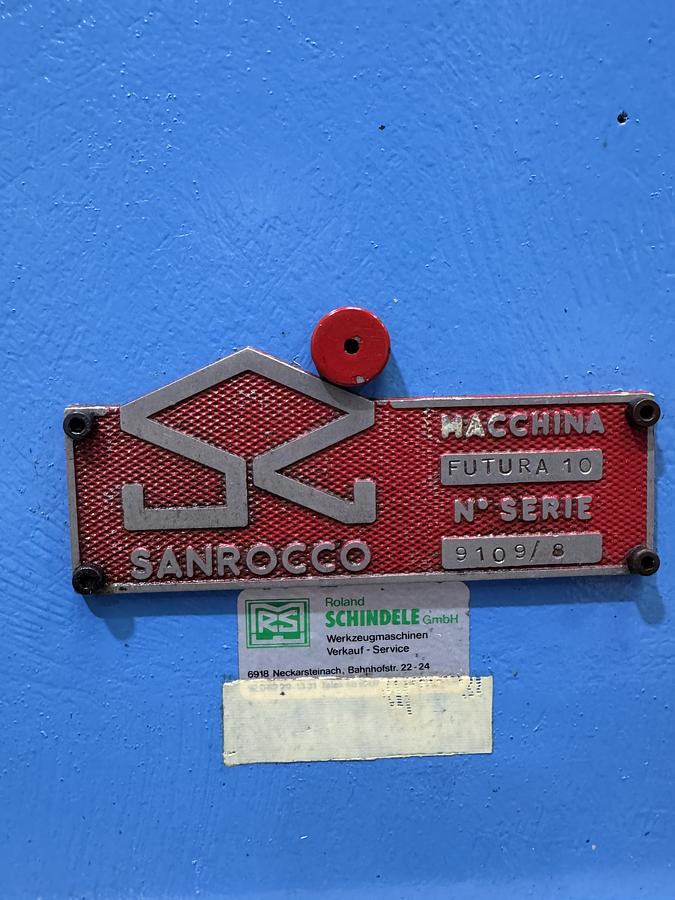

Hersteller: San Rocco

Modell: Futura 10 N Serie

Maschinentyp: CNC-Horizontalbohrwerk / Tischbohrwerk

Baujahr: 1985

Seriennummer: 9109/8

Modernisierung / Retrofit: 2016

Standort: Sankt Leon-Rot, Deutschland

Zustand: demontiert und transportbereit

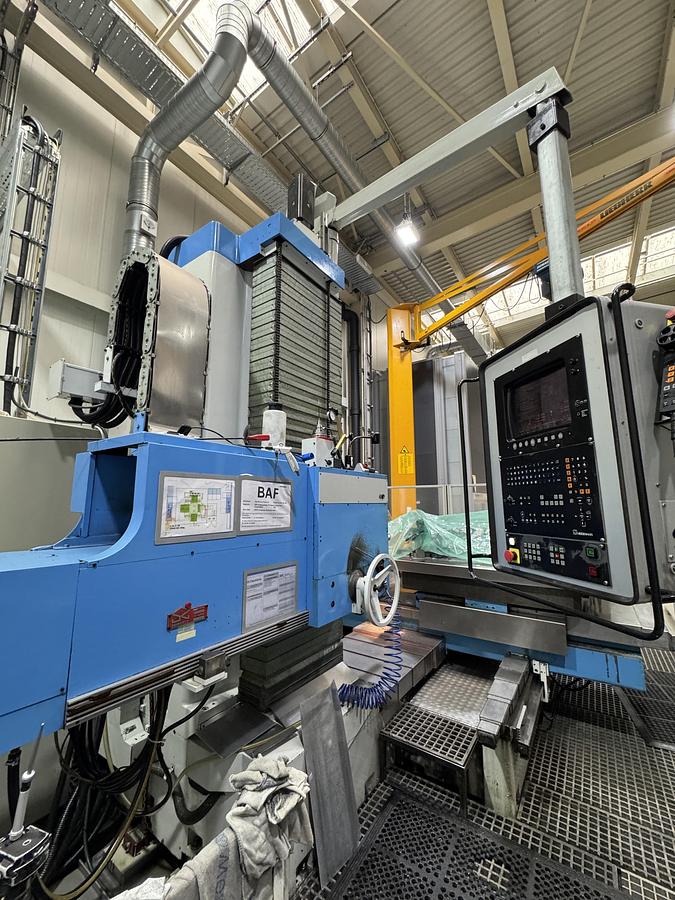

CNC / Steuerung

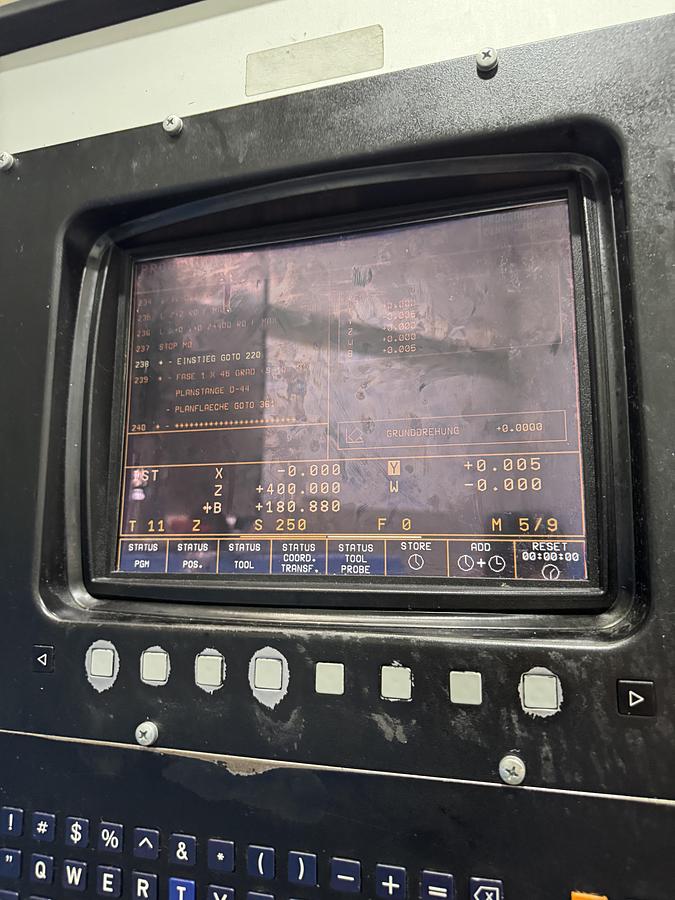

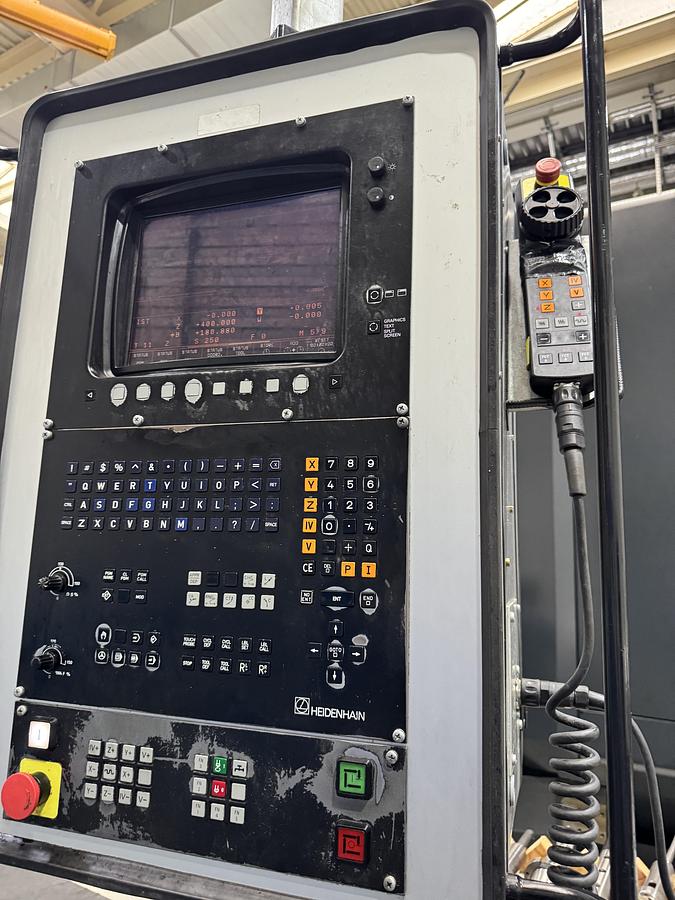

CNC-Steuerung: Heidenhain

Antriebstechnik: Siemens SIMODRIVE 611

CNC-Achsen: X / Y / Z / W / B

B-Achse: CNC-gesteuerter Rundtisch

W-Achse: axialer Bohrspindel-/Pinolenhub

Verfahrwege

Längsverfahrweg: 1.200 mm

Querverfahrweg: 2.000 mm

Axialer Bohrspindelhub: 700 mm

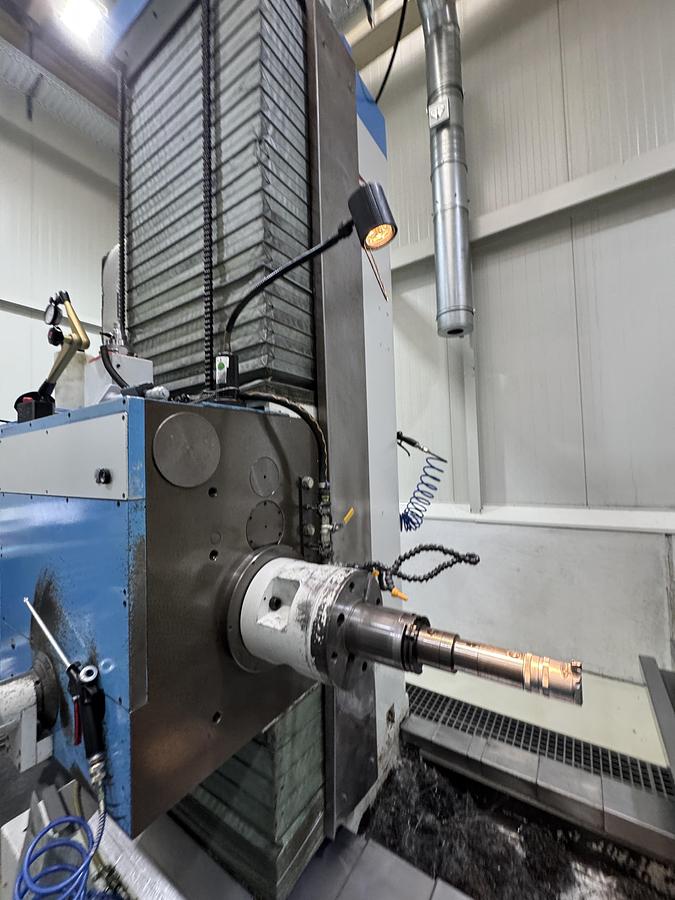

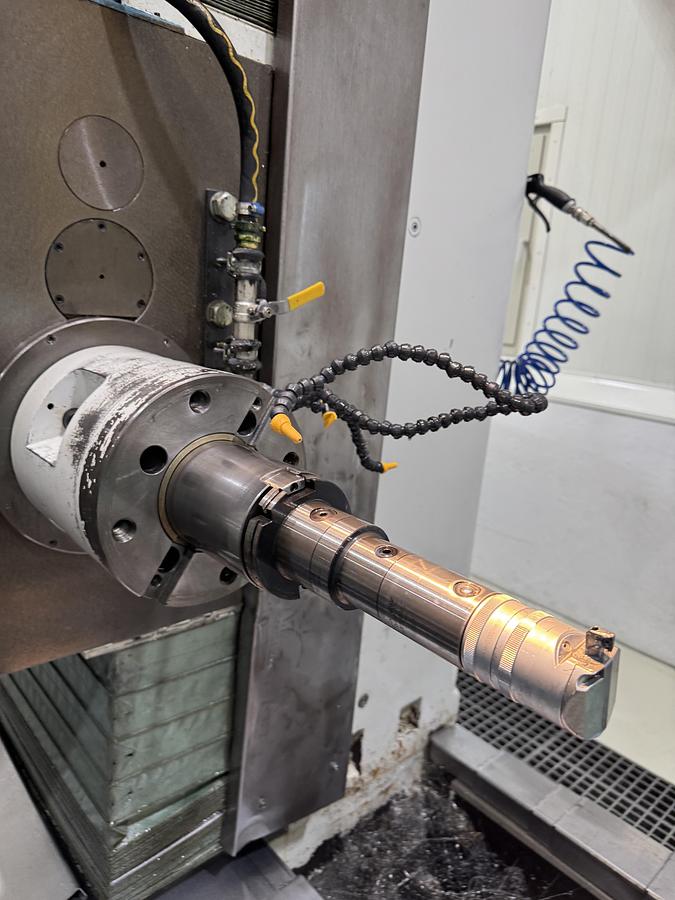

Spindel

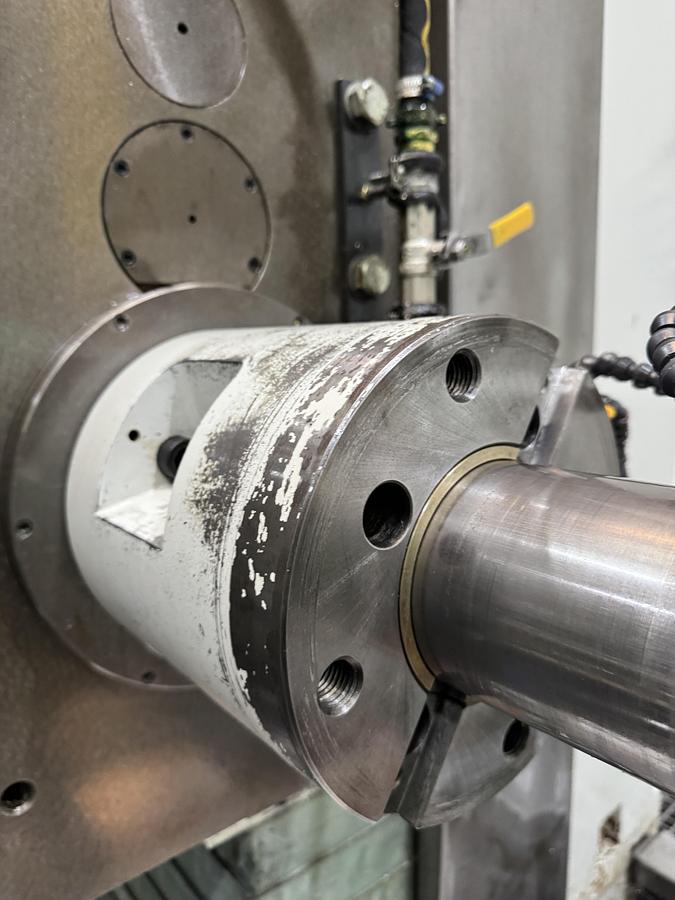

Bohrspindeldurchmesser: 100 mm

Frässpindeldurchmesser: 185 mm

Werkzeugaufnahme: ISO 50

Axialer Spindelhub: 700 mm

Spindeldrehzahl: 6–1.450 U/min

Anzahl Drehzahlbereiche: 4

Drehzahlbereich 1: 6–51 U/min

Drehzahlbereich 2: 49–160 U/min

Drehzahlbereich 3: 140–460 U/min

Drehzahlbereich 4: 440–1.450 U/min

Vorschübe / Eilgänge

Automatischer Vorschub: bis 1.000 mm/min

Eilgang: 5.500 mm/min

Arbeitsbereich

Minimale Höhe Spindelachse über Tisch: 0 mm

Maximale Höhe Spindelachse über Tisch: 1.500 mm

Maximaler Abstand Frässpindelnase – Tischmitte: 1.850 mm

Rundtisch

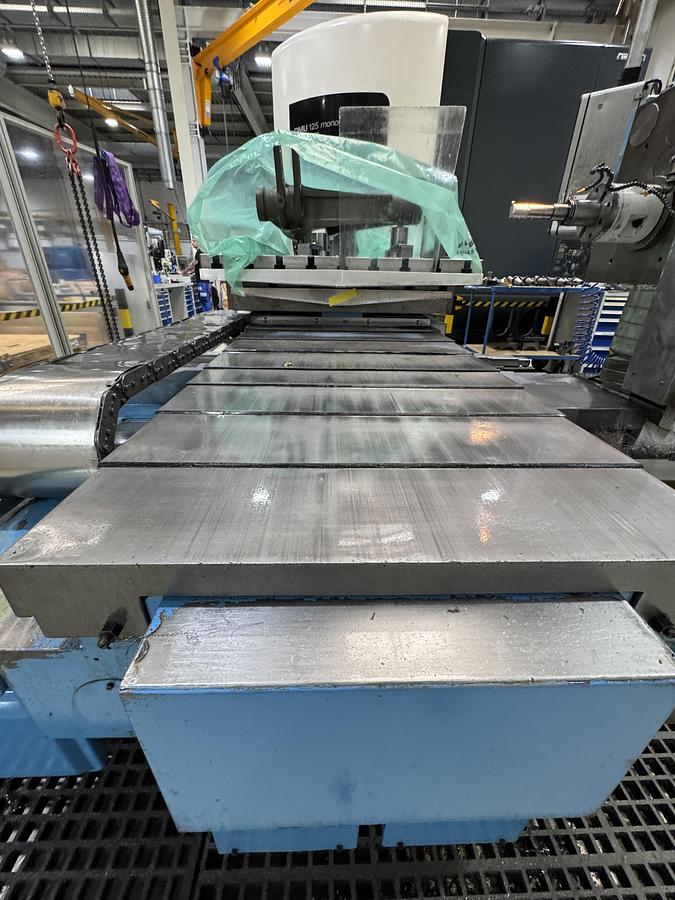

Tischgröße: 1.100 × 1.300 mm

CNC-Rundtisch: B-Achse

Kontinuierliche Tischrotation: 30–100°/min

Schnellrotation Tisch: 5.000°/min

Elektrik / Antriebstechnik

Siemens SIMODRIVE 611

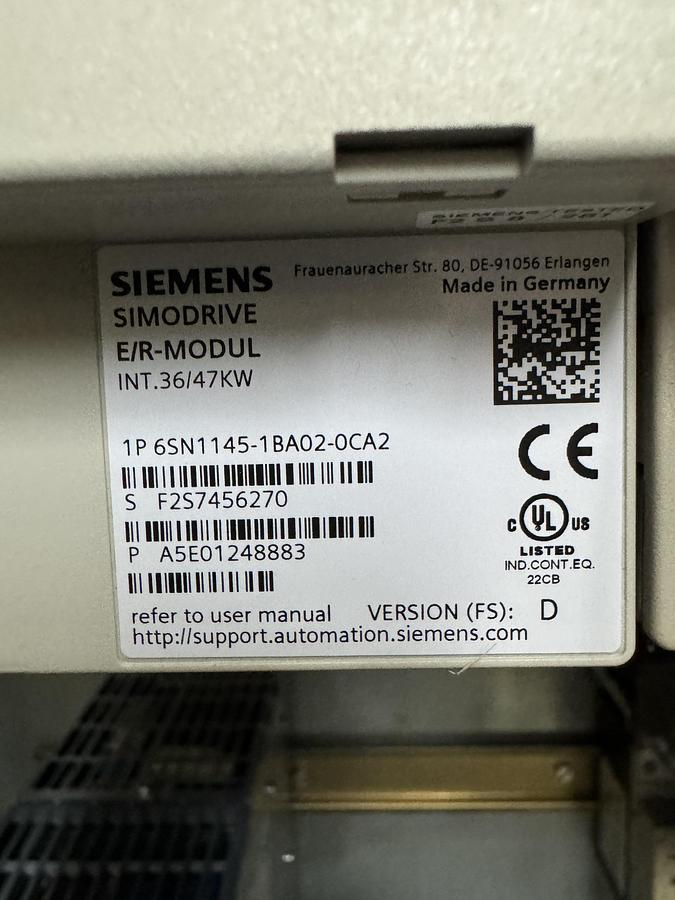

SIMODRIVE E/R-Modul: 6SN1145-1BA02-0CA2

Leistung E/R-Modul: 36 / 47 kW

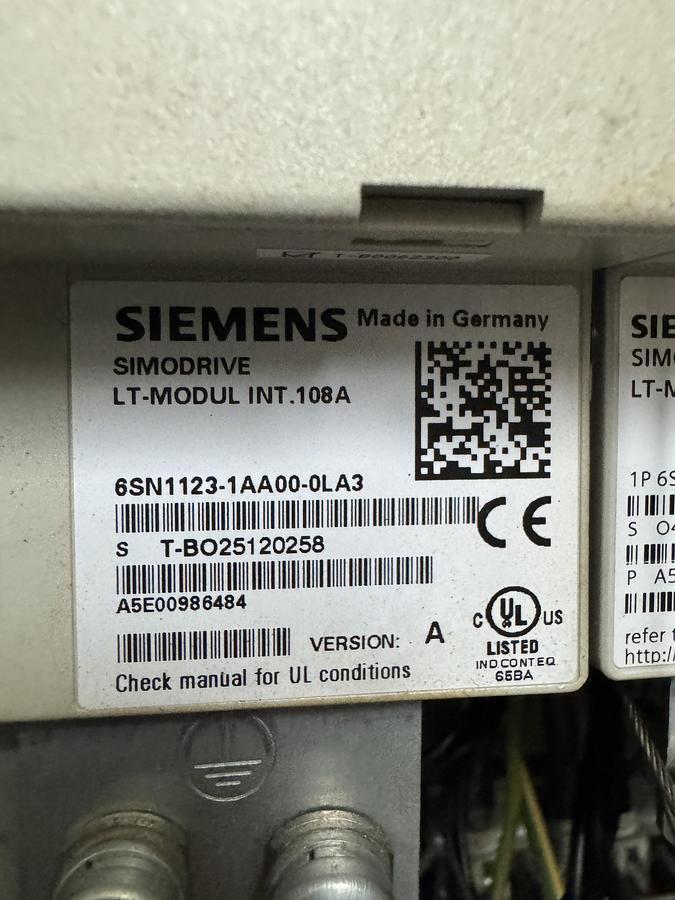

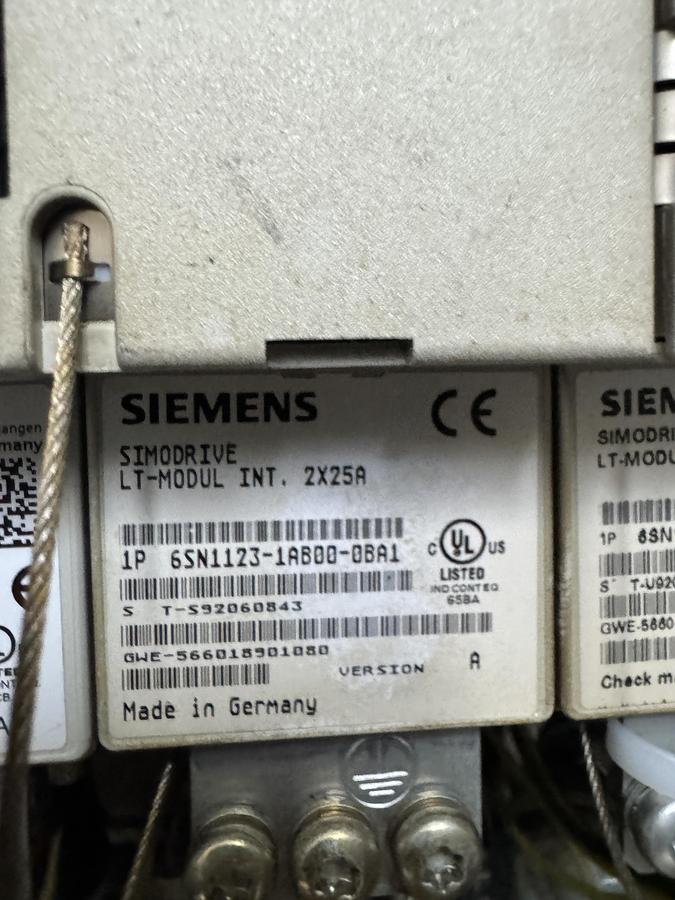

SIMODRIVE LT-Modul: 6SN1123-1AA00-0LA3

Nennstrom: 108 A

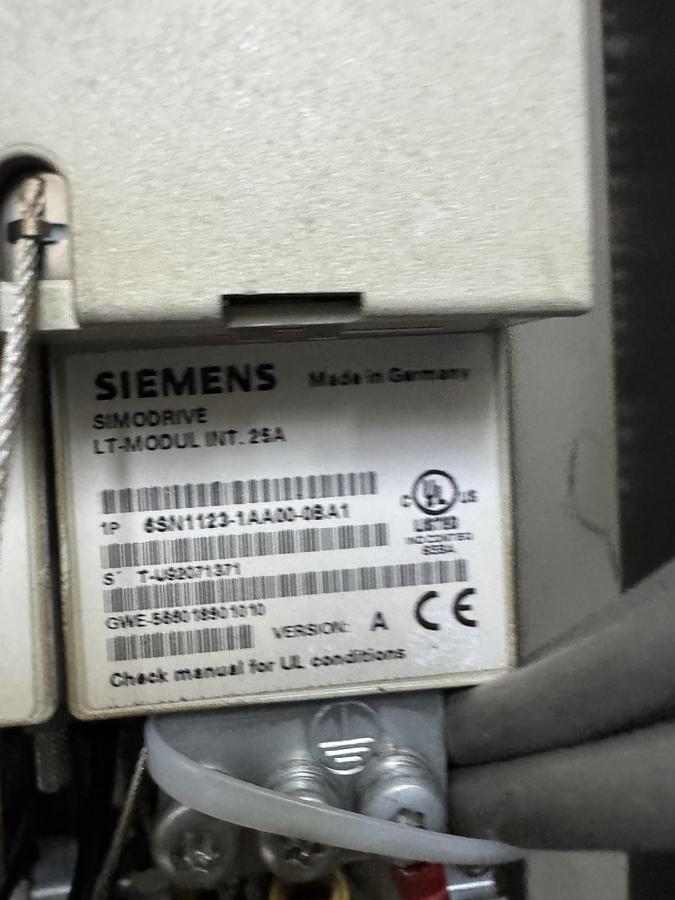

SIMODRIVE LT-Modul: 6SN1123-1AB00-0BA2

Nennstrom: 2 × 25 A

Weitere Siemens SIMODRIVE Leistungsmodule vorhanden

Achsmodule beschriftet für Spindel, Y/B-Achse, X/Z-Achse und W-Achse

Modernisierung / Retrofit 2016

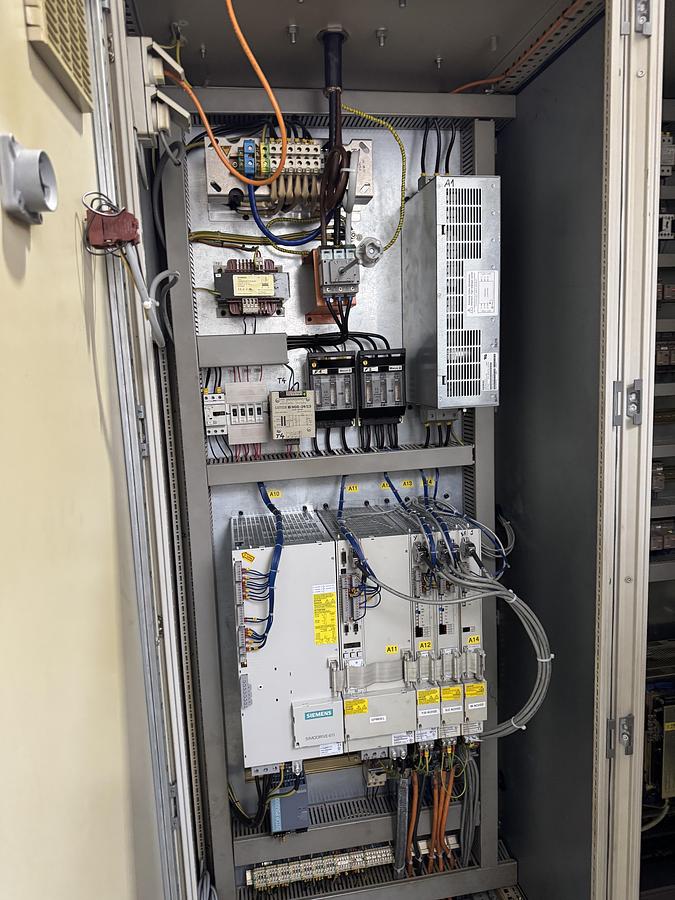

Schaltschrank umfangreich modernisiert

Elektrische Anlage umfangreich modernisiert

Siemens SIMODRIVE 611 Antriebstechnik installiert

Zahlreiche elektrische und antriebstechnische Komponenten erneuert

Heidenhain CNC-Steuerung beibehalten

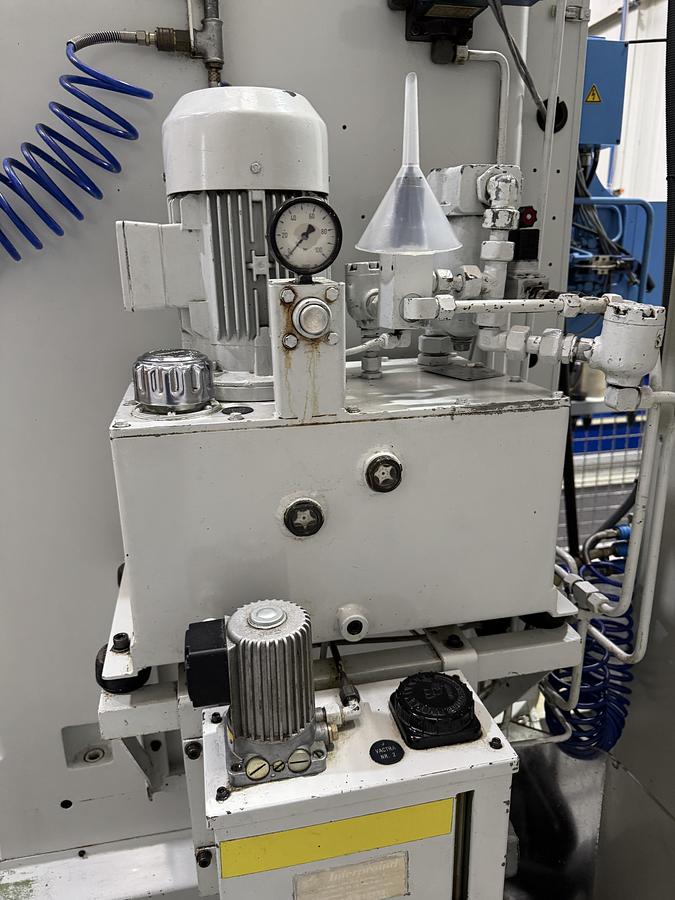

Instandhaltung 2024

Hydraulikzuführungen erneuert / überarbeitet

Hydraulikschläuche erneuert / ausgetauscht

HENNING Nagelneue Führungs- und Teleskopabdeckungen 2024

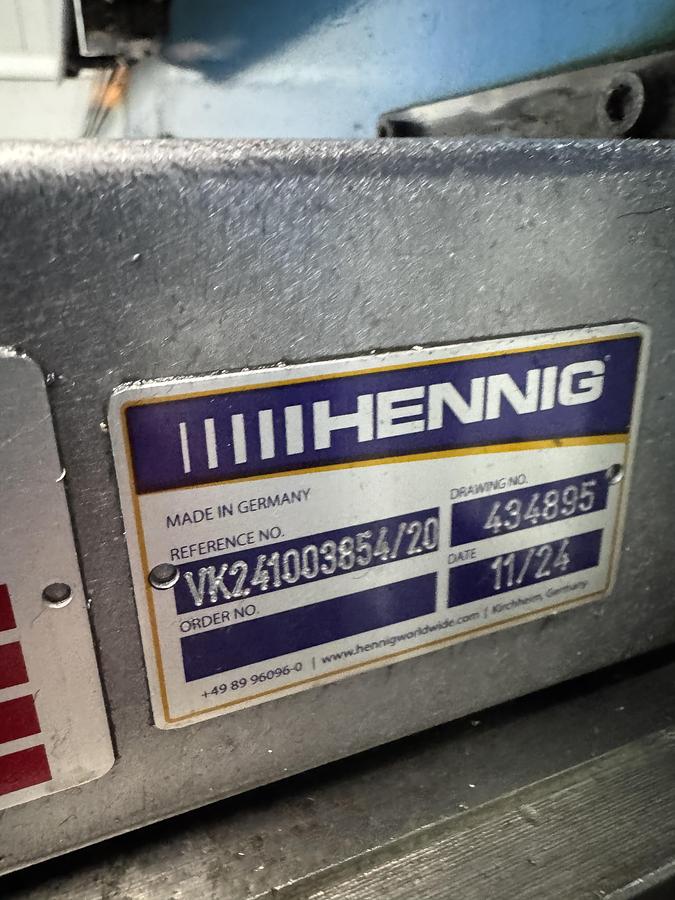

HENNIG Komponenten mit Datum 11/2024

HENNIG Drawing No.: 434895

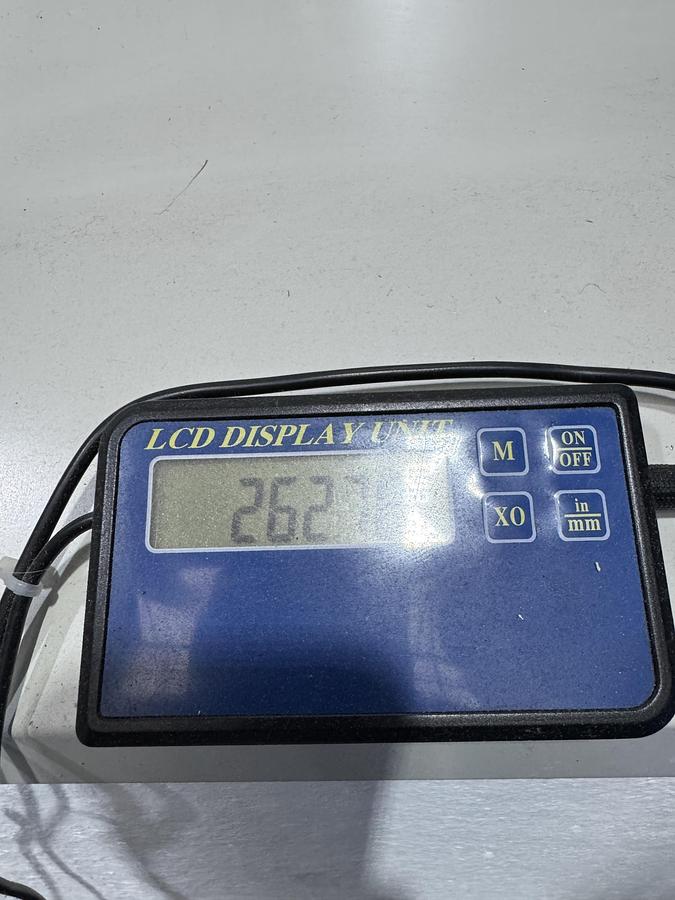

Weitere Ausstattung

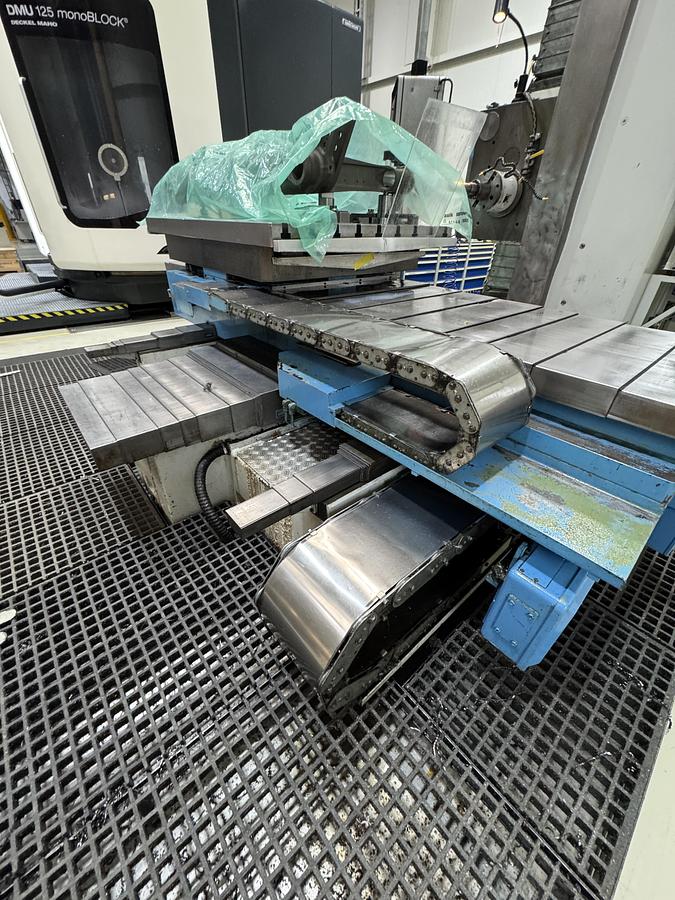

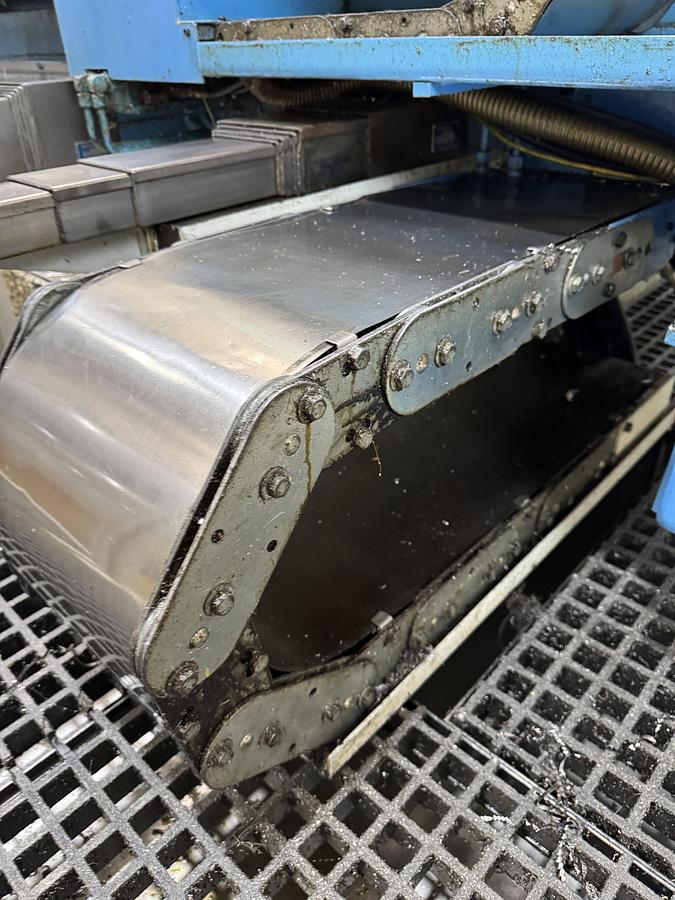

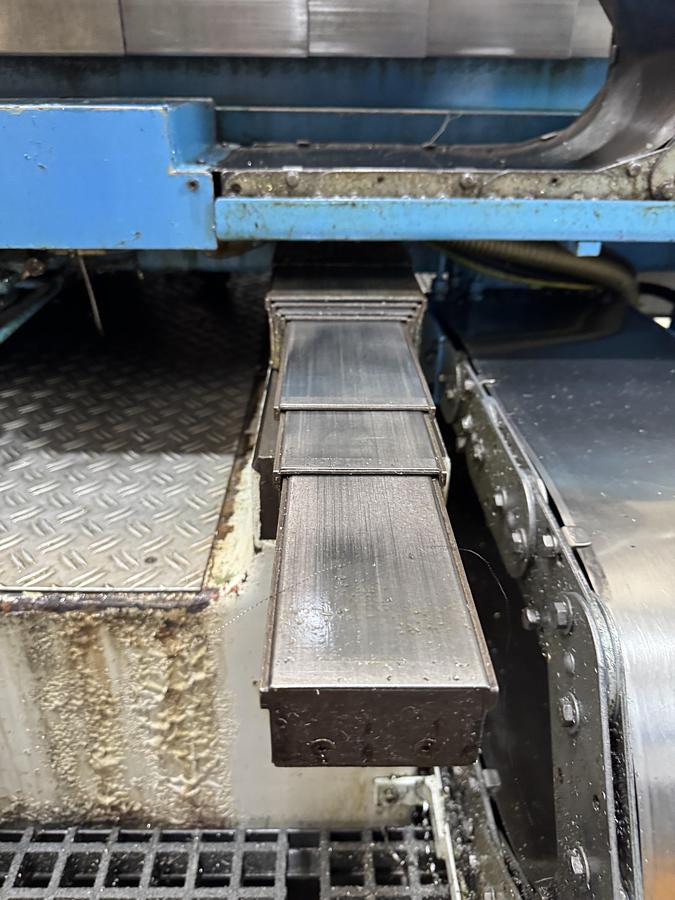

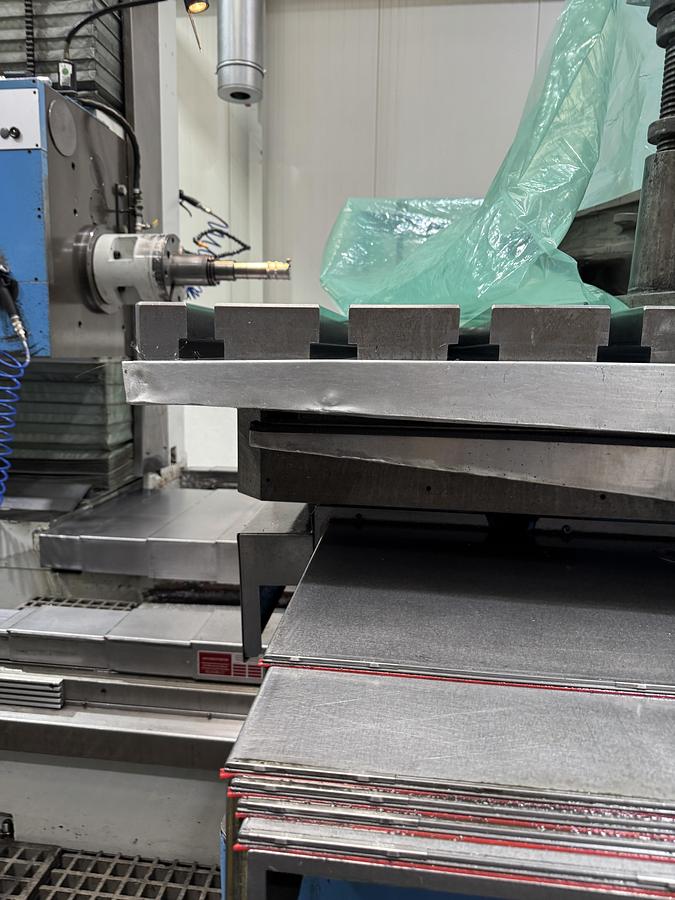

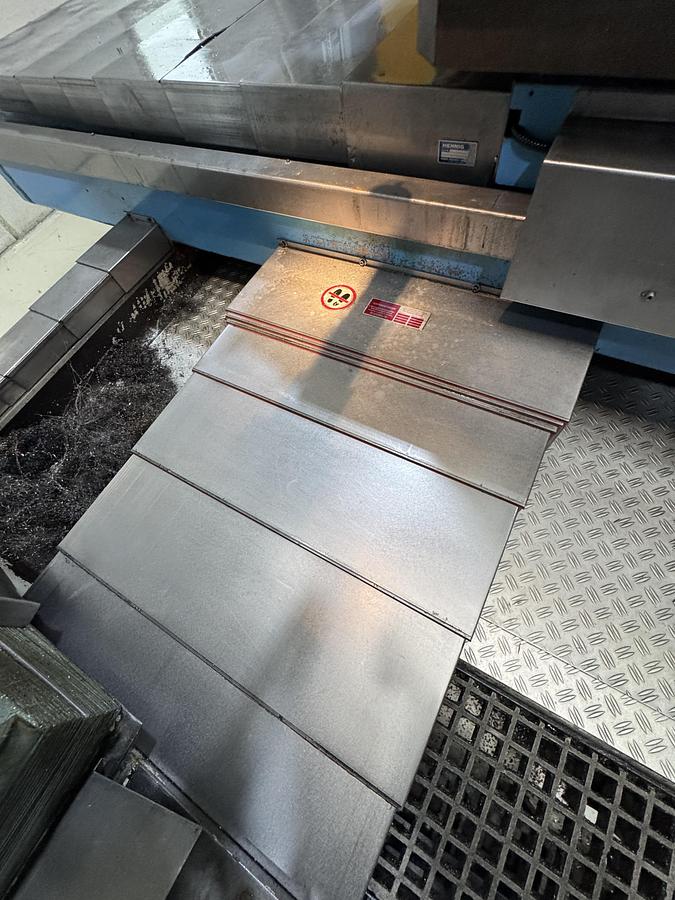

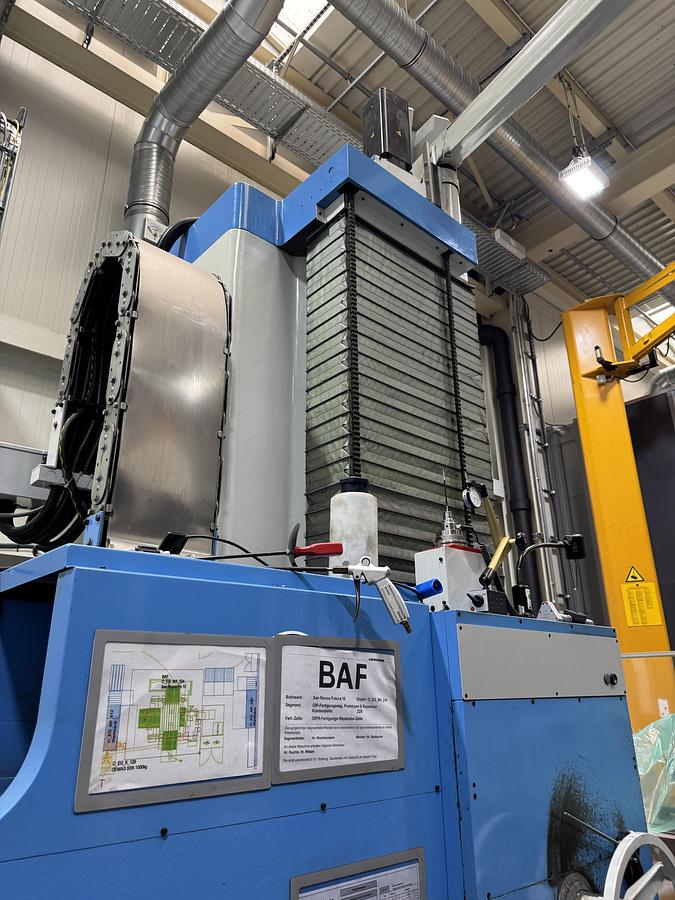

Edelstahl-Teleskopabdeckungen

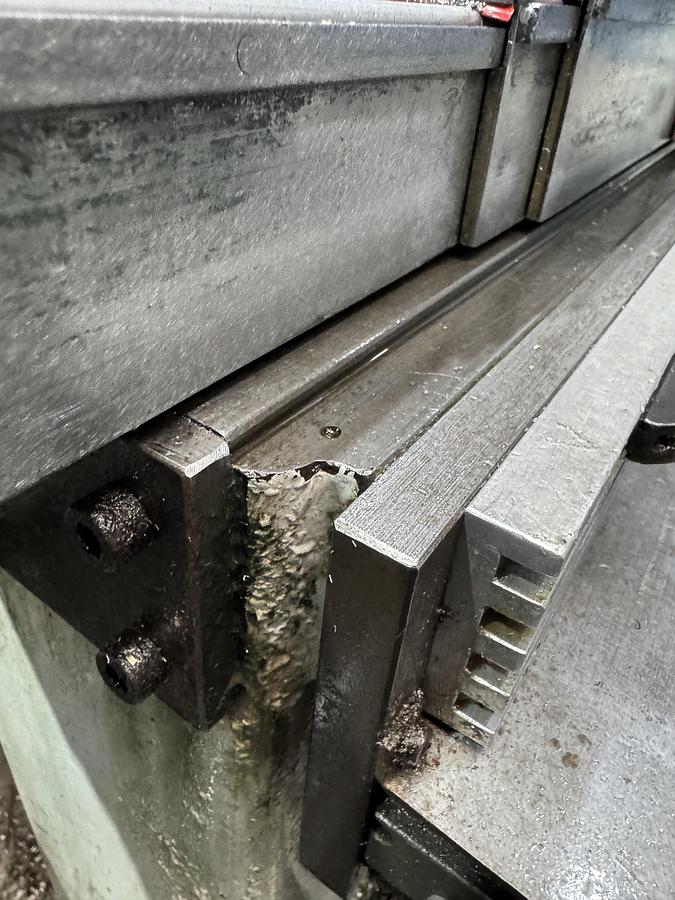

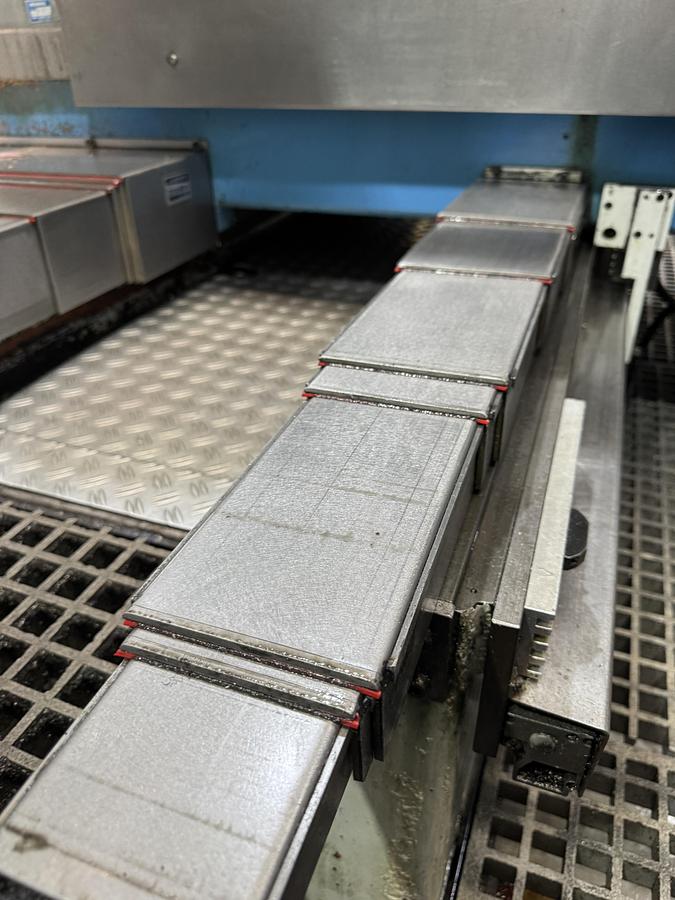

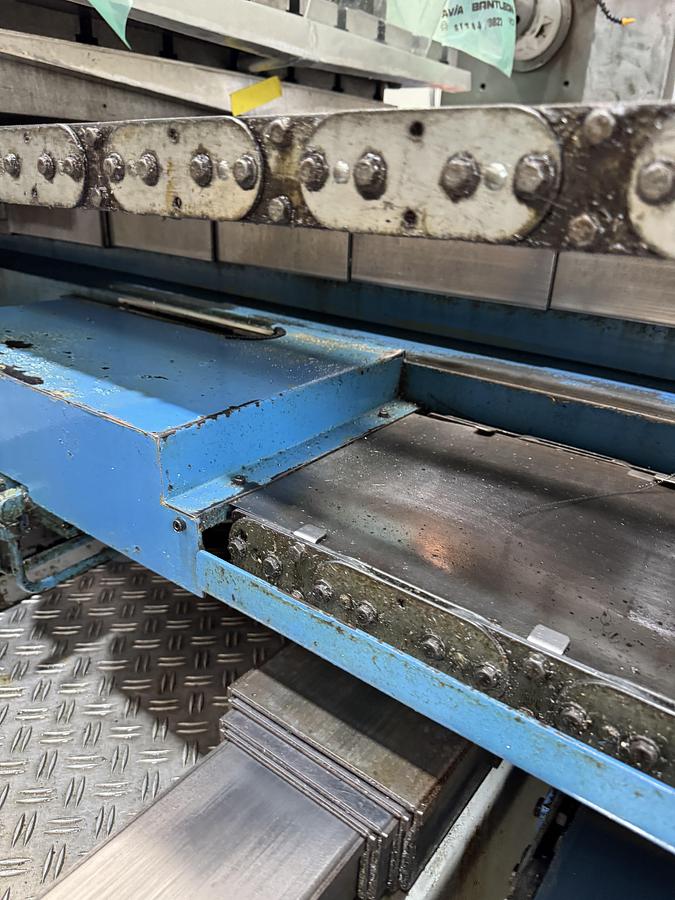

Führungsbahnabdeckungen

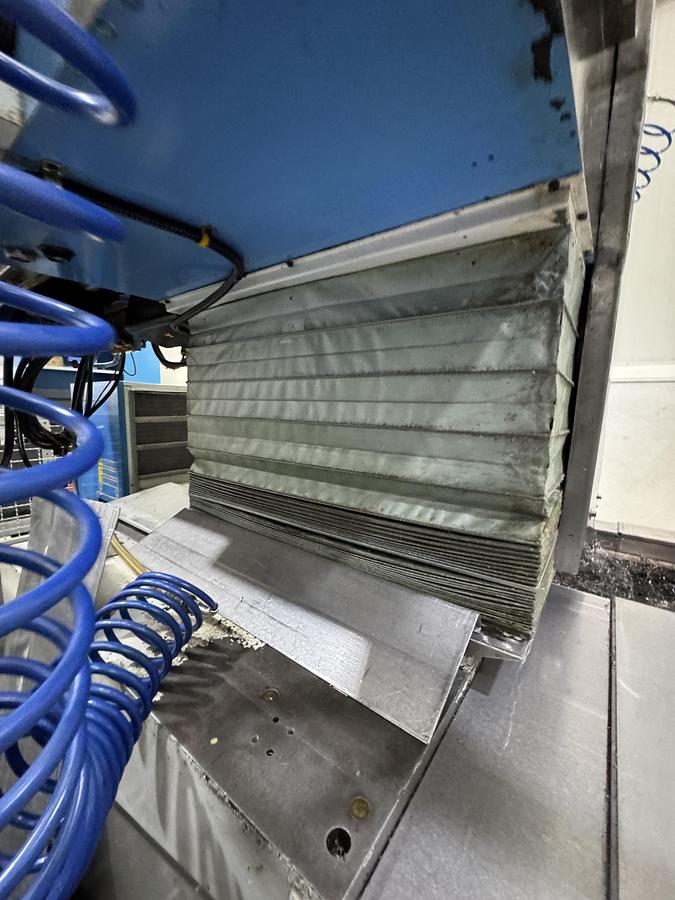

Faltenbalg-/Schutzsysteme

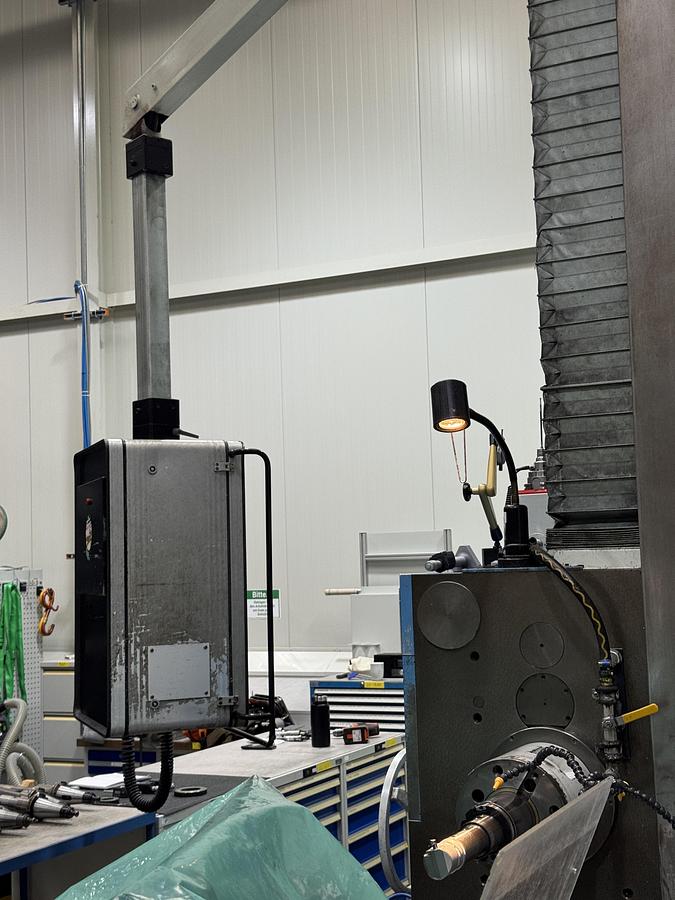

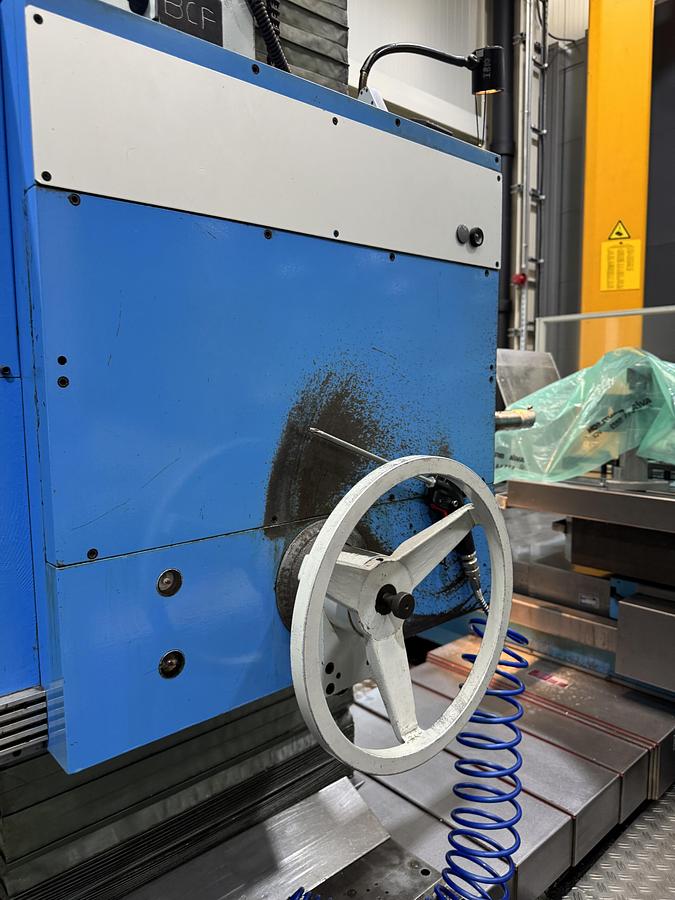

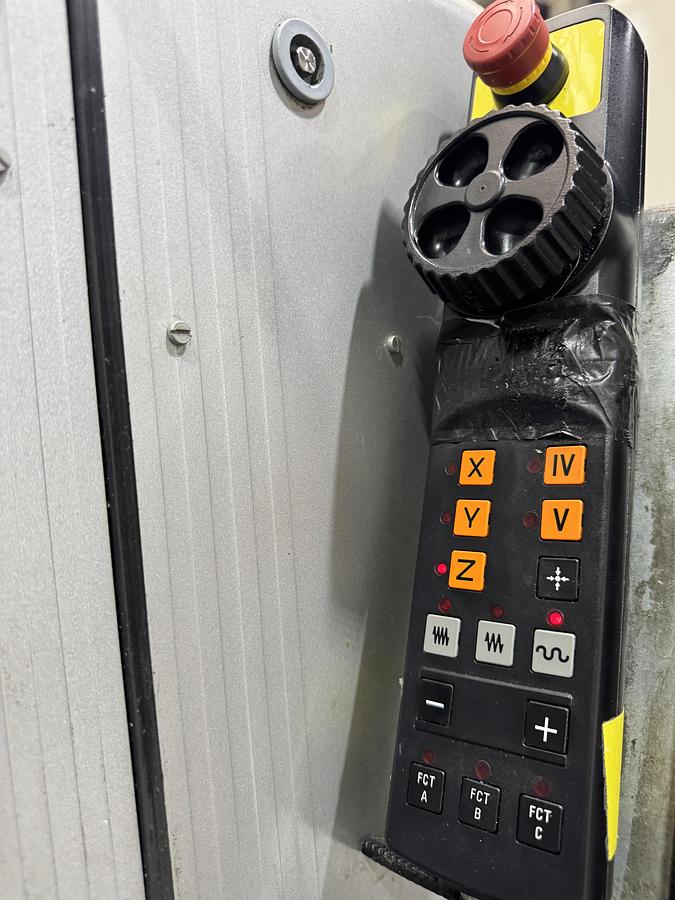

Mobiles Handbediengerät / Handrad

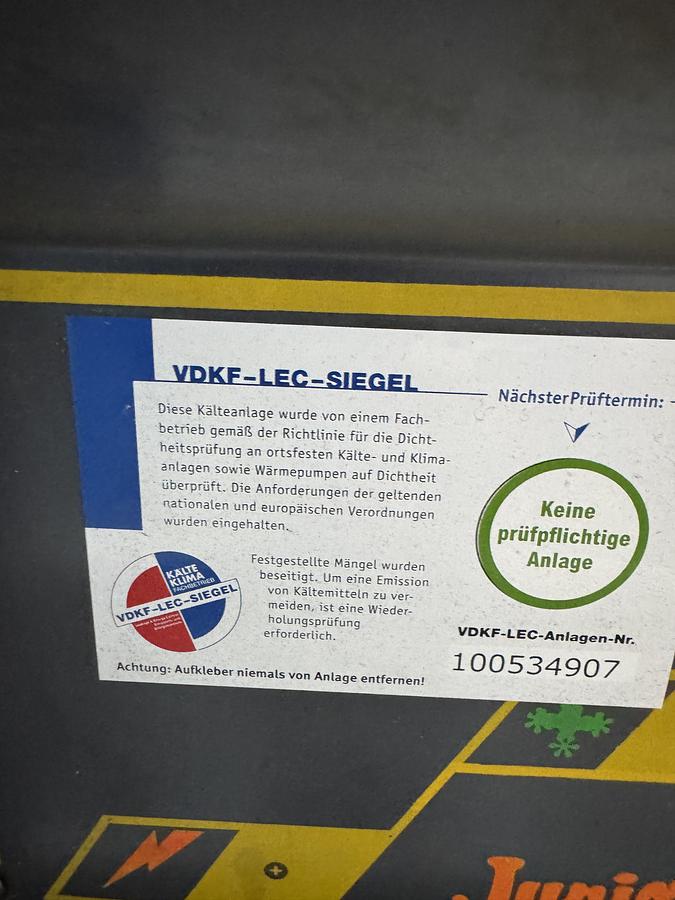

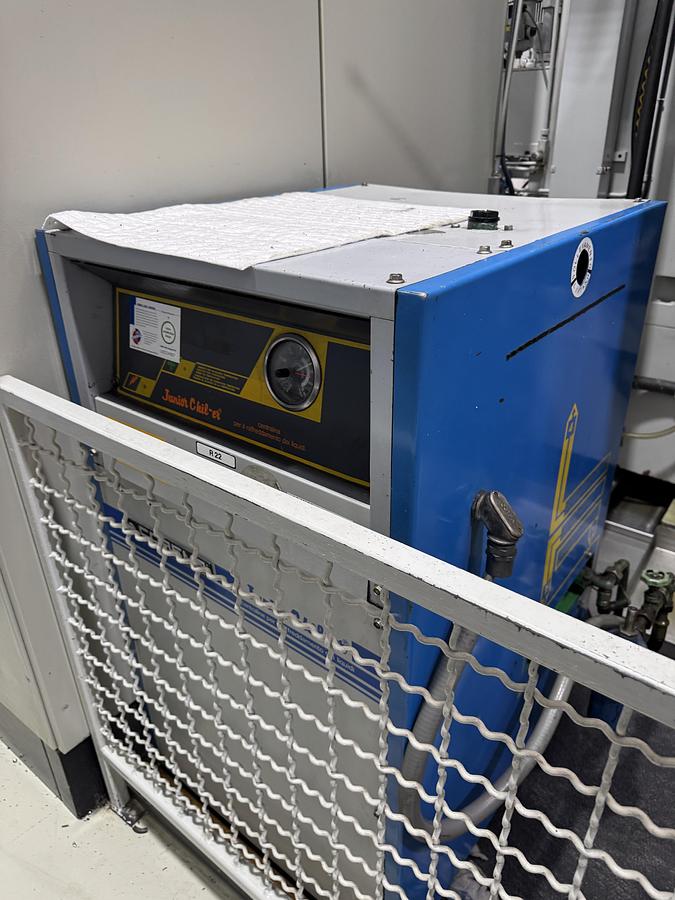

Separates Flüssigkeits-Kühlaggregat / Chiller

Kühlaggregat: Junior Chill'er

Kältemittelkennzeichnung am Aggregat: R22

Kühlmittelzuführung an der Spindel

Lieferzustand

Maschine demontiert

Transportbereit

Videos aus aufgebautem Zustand vorhanden
