2016 SAN ROCCO Futura 10 Nserie

Komplett überholte und revisionierte Ausbohrmaschine / Bohrwerk CNC San Rocco vom Standort eines der führenden Luftfahrtunternehmen der Welt

Baujahr 1985 / 2016

Neuen Schaltschrank

Neuen Antriebe

Neue CNC-Steuerung SIEMENS 840 D solution line

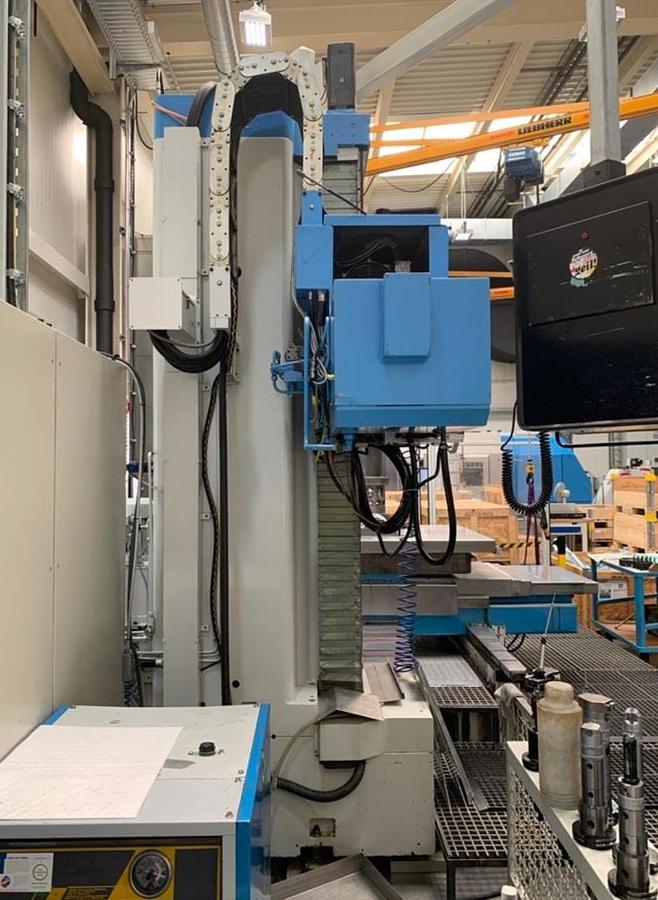

Modell: San Rocco – Bohrwerk mit Ständer

Verfahrwege (X / Y / Z): 1200 / 2000 / 700 mm

X: längs Y: quer Z: vertikal / axialer Spindelhub

Weitere technische Daten und Dokumentation sind auf Anfrage erhältlich.

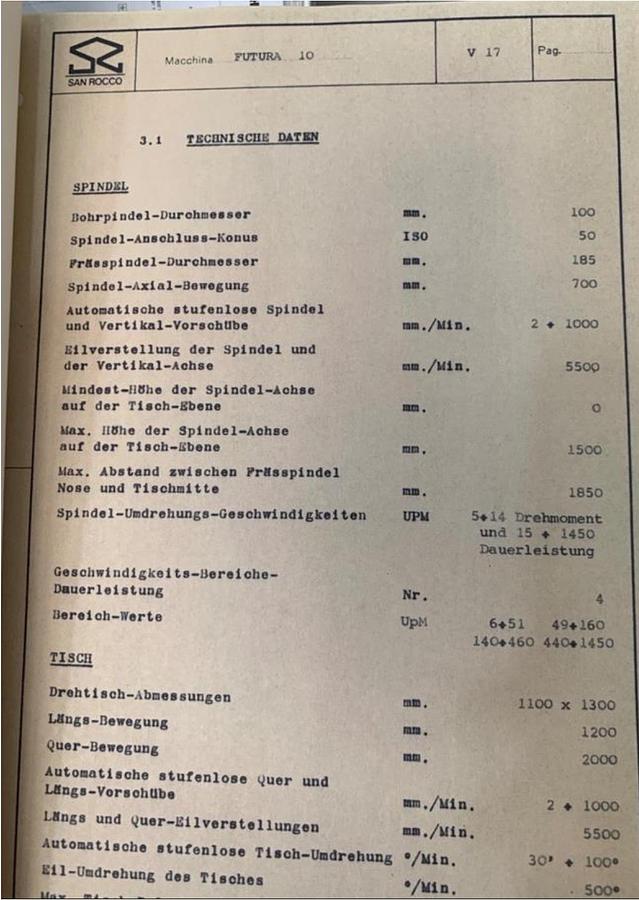

Technische Daten – Spindel

Spindelbohrungsdurchmesser: 100 mm

Werkzeugaufnahme: ISO 50

Frässpindeldurchmesser: 185 mm

Axialer Spindelhub: 700 mm

Automatische Vorschübe (Spindel & Vertikalachse): 2 × 1000 mm/min

Eilgang (Spindel & Vertikalachse): 5500 mm/min

Minimale Spindelachsenhöhe über Tisch: 0 mm

Maximale Spindelachsenhöhe über Tisch: 1500 mm

Maximaler Abstand Spindelnase (Frässpindel) – Tischmitte: 1850 mm

Spindeldrehzahlbereiche:

• Drehmomentbereich: 5–14 U/min
• Dauerleistungsbereich: 15–1450 U/min
• Anzahl der Drehzahlstufen: 4
• Drehzahlbereiche:

1. 6–51 U/min
2. 49–160 U/min
3. 140–460 U/min
4. 440–1450 U/min

Technische Daten – Tisch

Drehtisch: 1100 × 1300 mm

Längsweg (X): 1200 mm

Querweg (Y): 2000 mm

Automatische Vorschübe auf X und Y: 2 × 1000 mm/min

Eilgang auf X und Y: 5500 mm/min

Kontinuierliche Tischdrehung: 30–100 Grad/min

Schnelldrehung Tisch: 5000 Grad/min

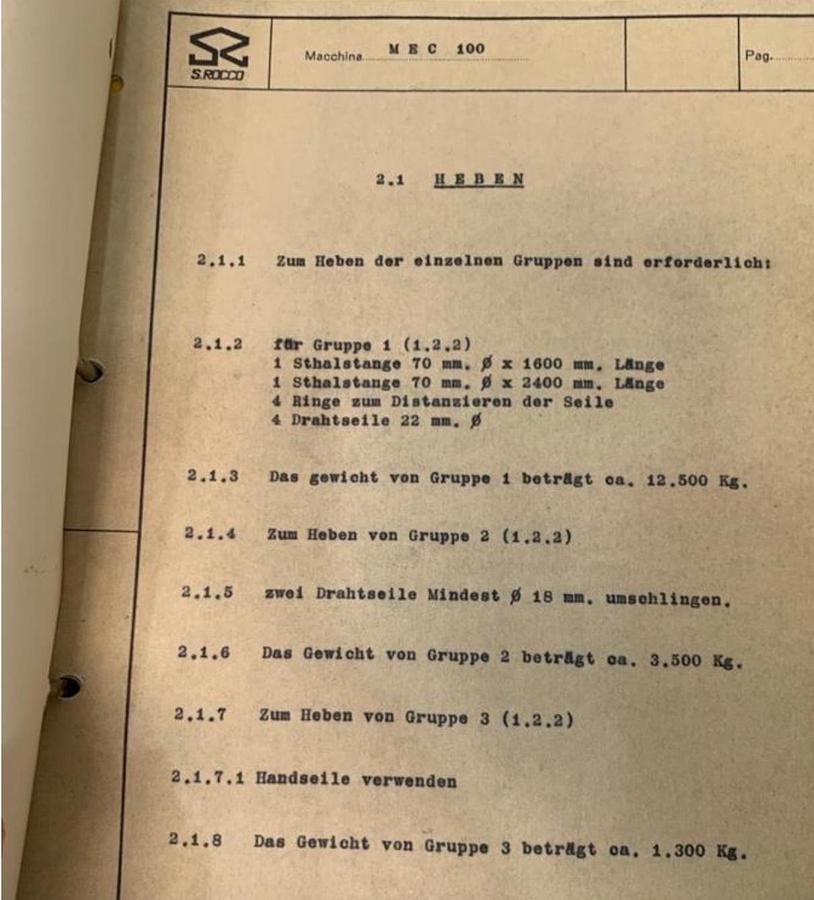

Hebevorrichtungen / Transportdaten

Gruppe 1:

Erforderlich:

• 1 Stahlstange Ø 70 mm, Länge 1600 mm
• 1 Stahlstange Ø 70 mm, Länge 2400 mm
• 4 Distanzringe für Seile
• 4 Stahlseile Ø 22 mm
• Gesamtgewicht Gruppe 1: ca. 12 500 kg

Gruppe 2:

• Zwei Stahlseile, mind. Ø 18 mm
• Gewicht Gruppe 2: ca. 3500 kg

Gruppe 3:

• Manuelle Hebeseile verwenden
• Gewicht Gruppe 3: ca. 1300 kg
