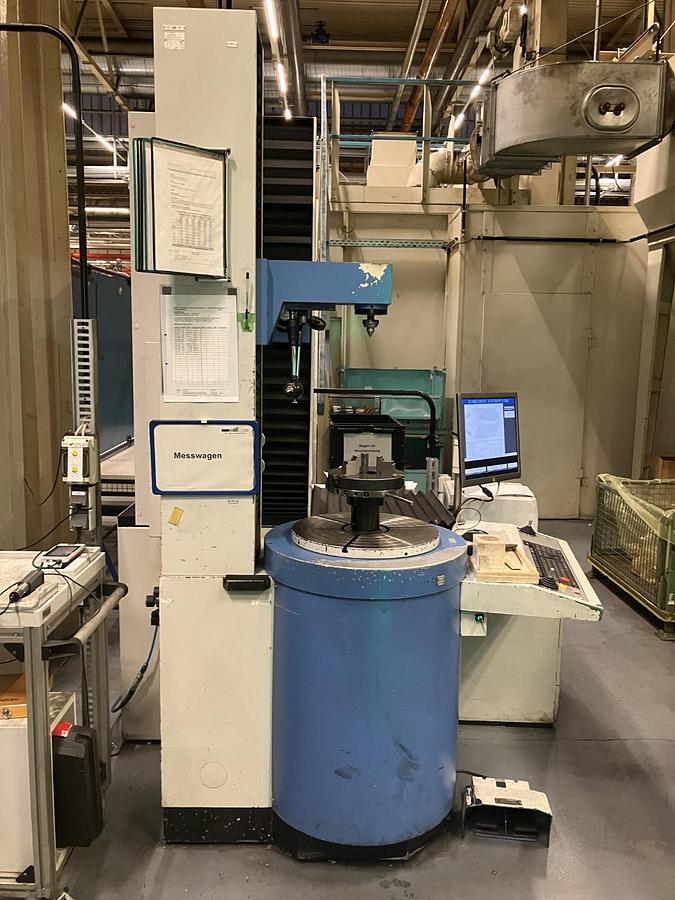

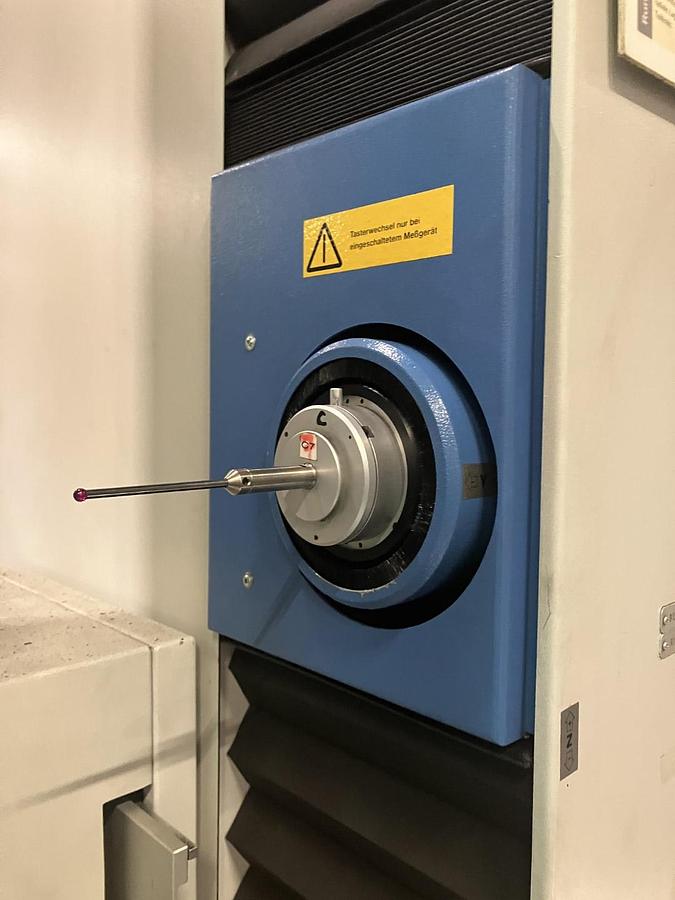

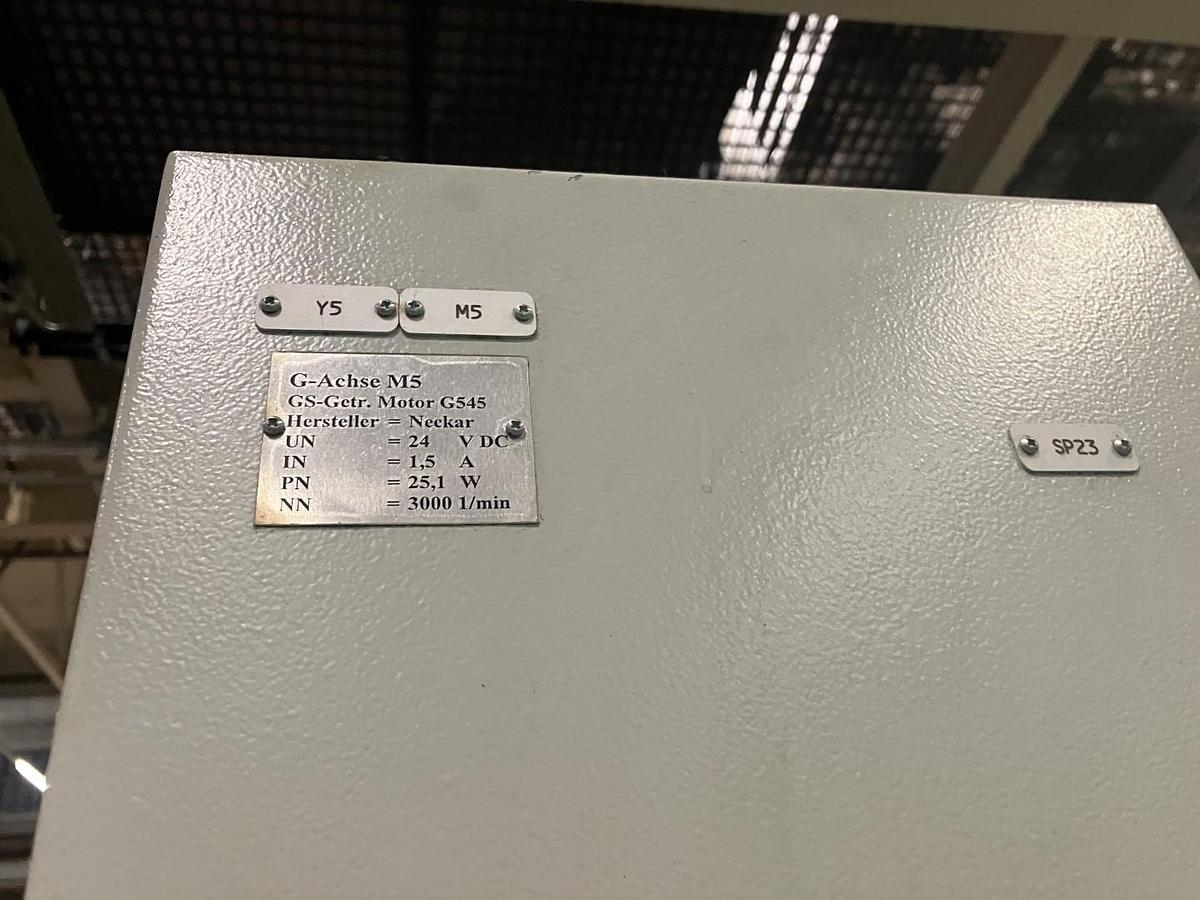

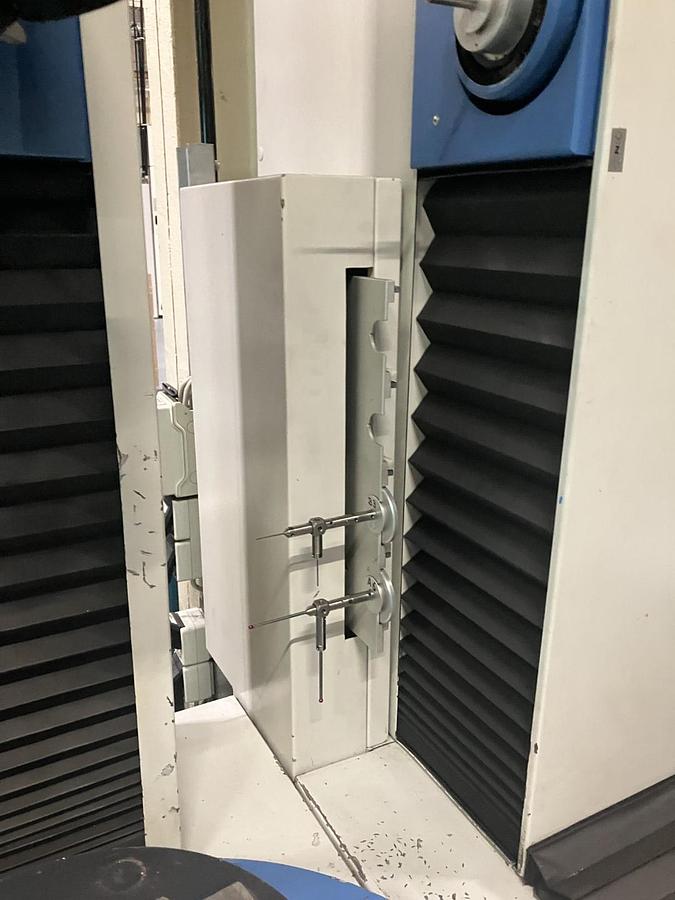

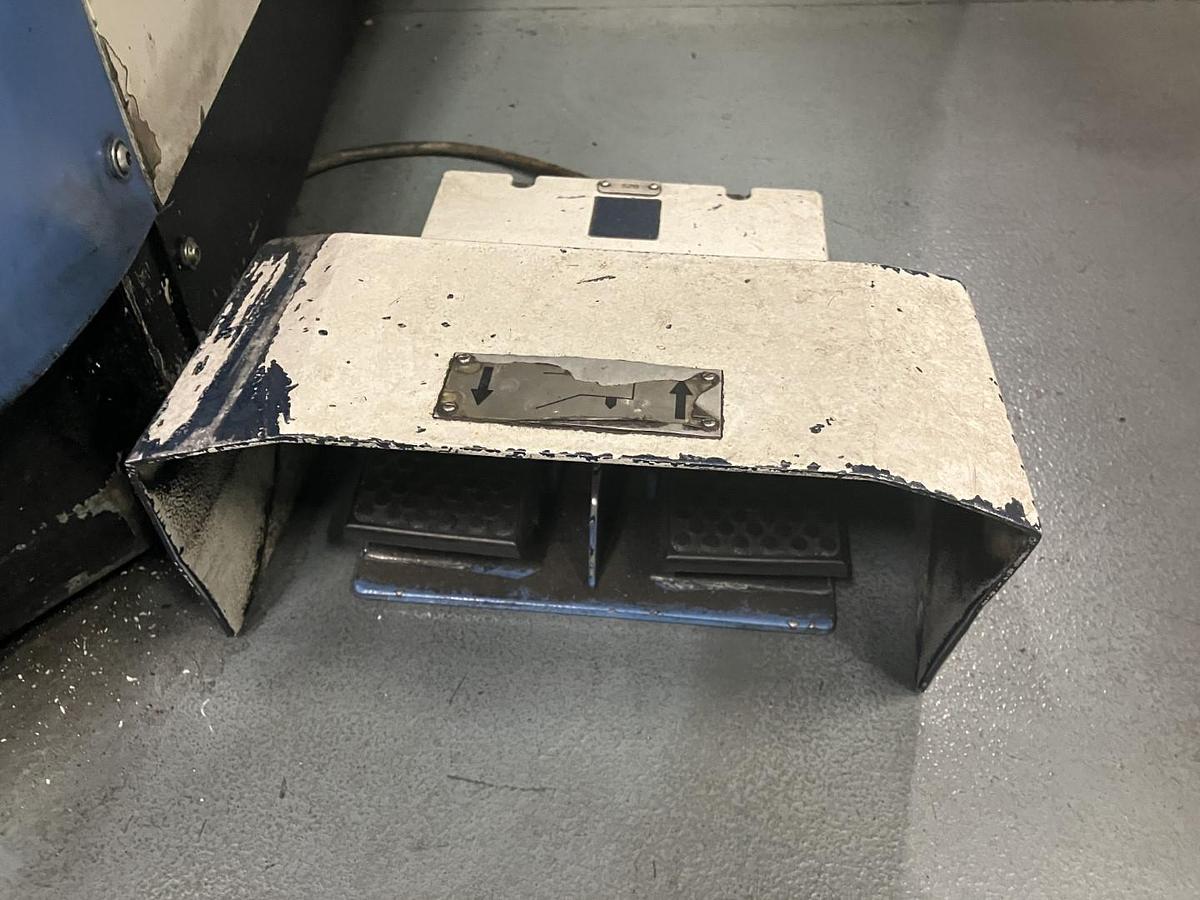

KLINGELNBERG AG P 65 MESSZENTRUM BAUJAHR 2003

Technische Daten

• Modul (min. – max.): (0,2) 0,5 – 20 mm
• Horizontaler Messbereich (X-Achse): ± 200 mm
• Neigungs-/Steigungswinkel: 0° / 90°
• Prüfdurchmesser (Zylinderräder zwischen Spitzen): 650 mm
• Max. Massenträgheitsmoment: 30 kg·m²
• Max. Werkstückgewicht: 500 kg

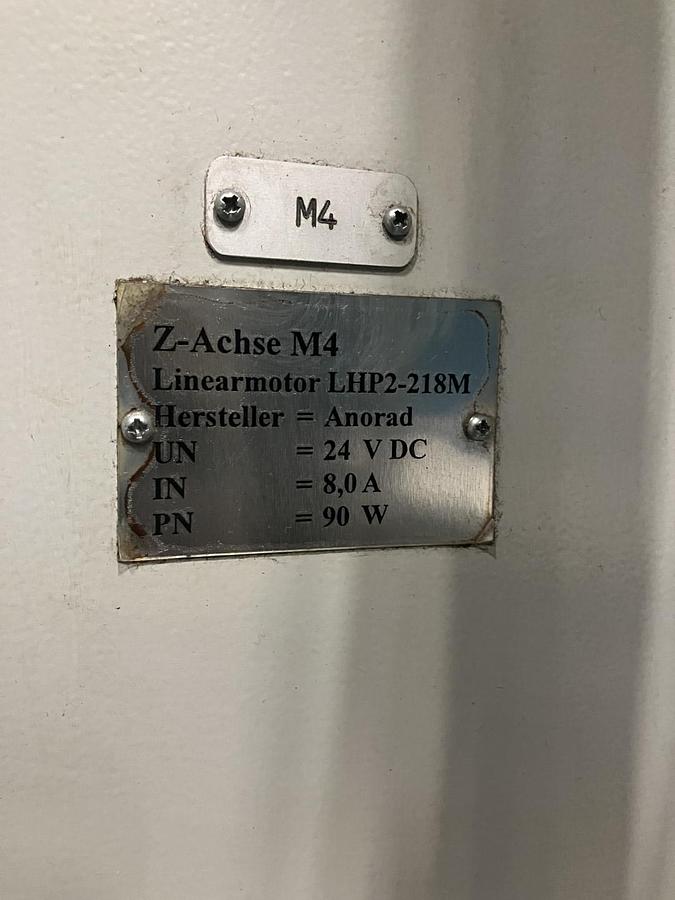

• Vertikaler Messbereich (Z-Achse): 800 mm
• Spitzenweite: 50 – 1000 mm
• Diagrammvergrößerung: 50 / 100 / 200 / 500 / 1000 / 2000
• Diagrammlängenvergrößerung: 0,5 / 1 / 2 / 4 / 5 / 10 / 20

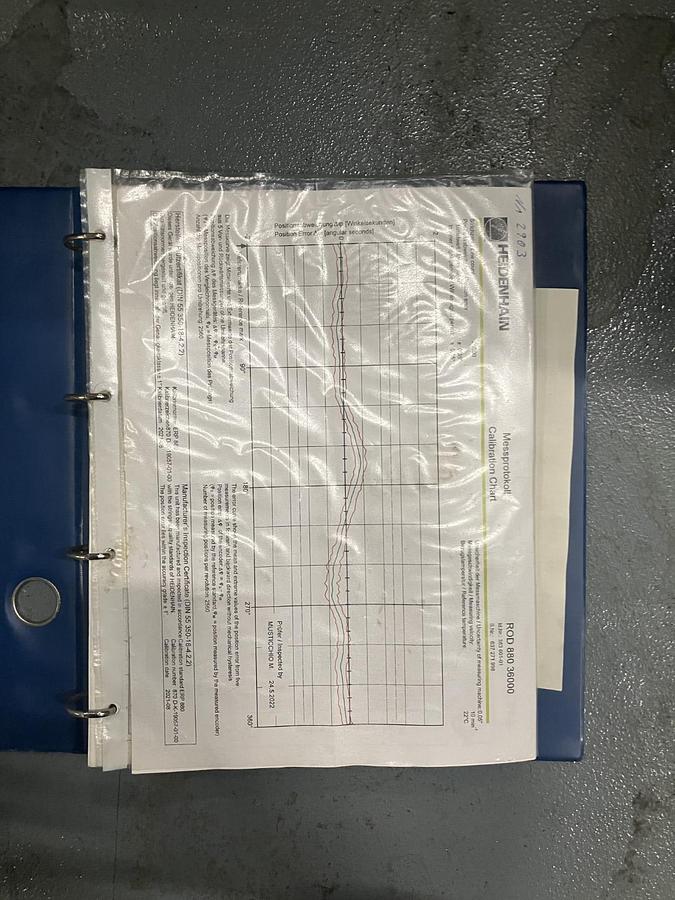

Messgenauigkeit bei Referenztemperatur +20 °C:

• Zahnradmessung: gemäß VDI/VDE 2612, Blatt 1 & 2 sowie 2613 (Gruppe I)
• Wellenmessung: nach VDI/VDE 2617, Blatt 2.1 → U1 = 1,8 + L/250 µm
• Radial- & Planlauf: nach DIN 7184 → < 0,5 µm
• Zulässiger Temperaturgradient: 2 °C/h
• Betriebstemperaturbereich: +15 °C … +35 °C

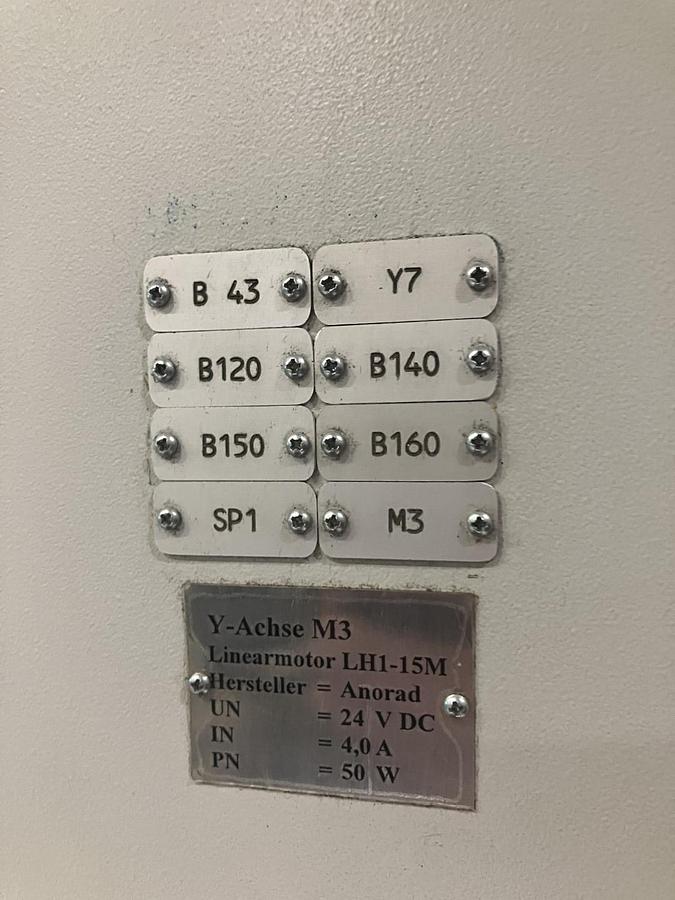

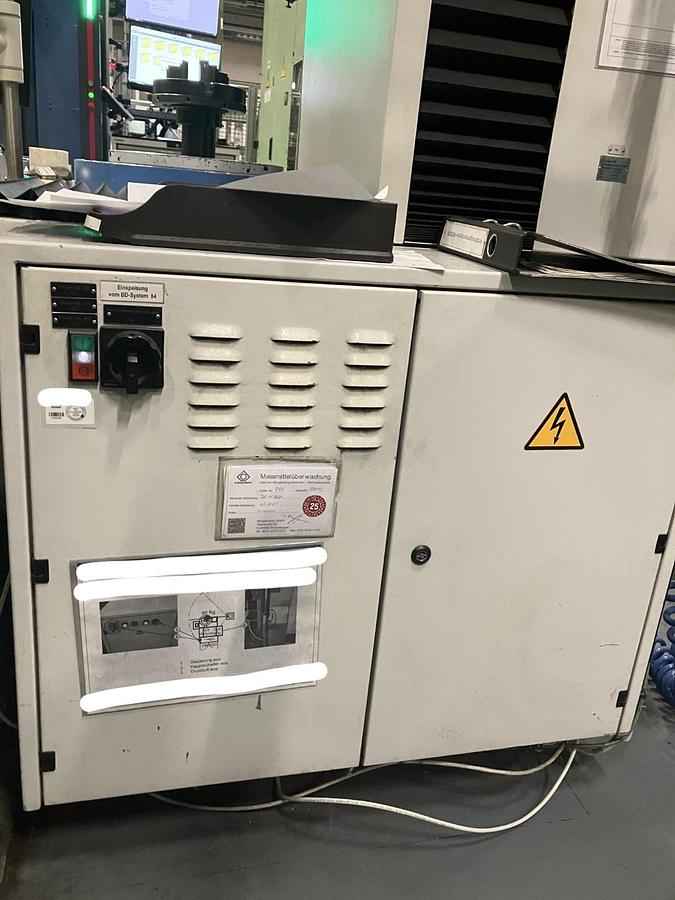

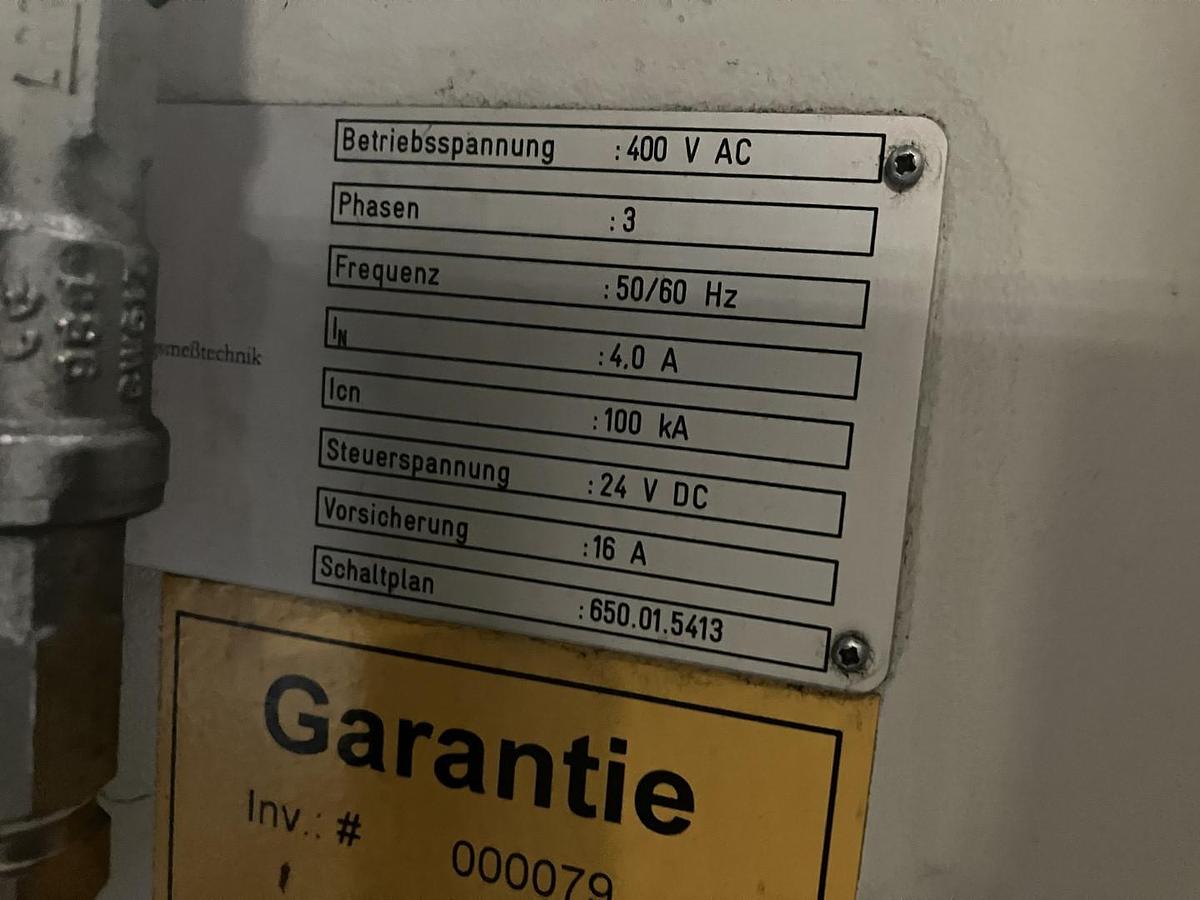

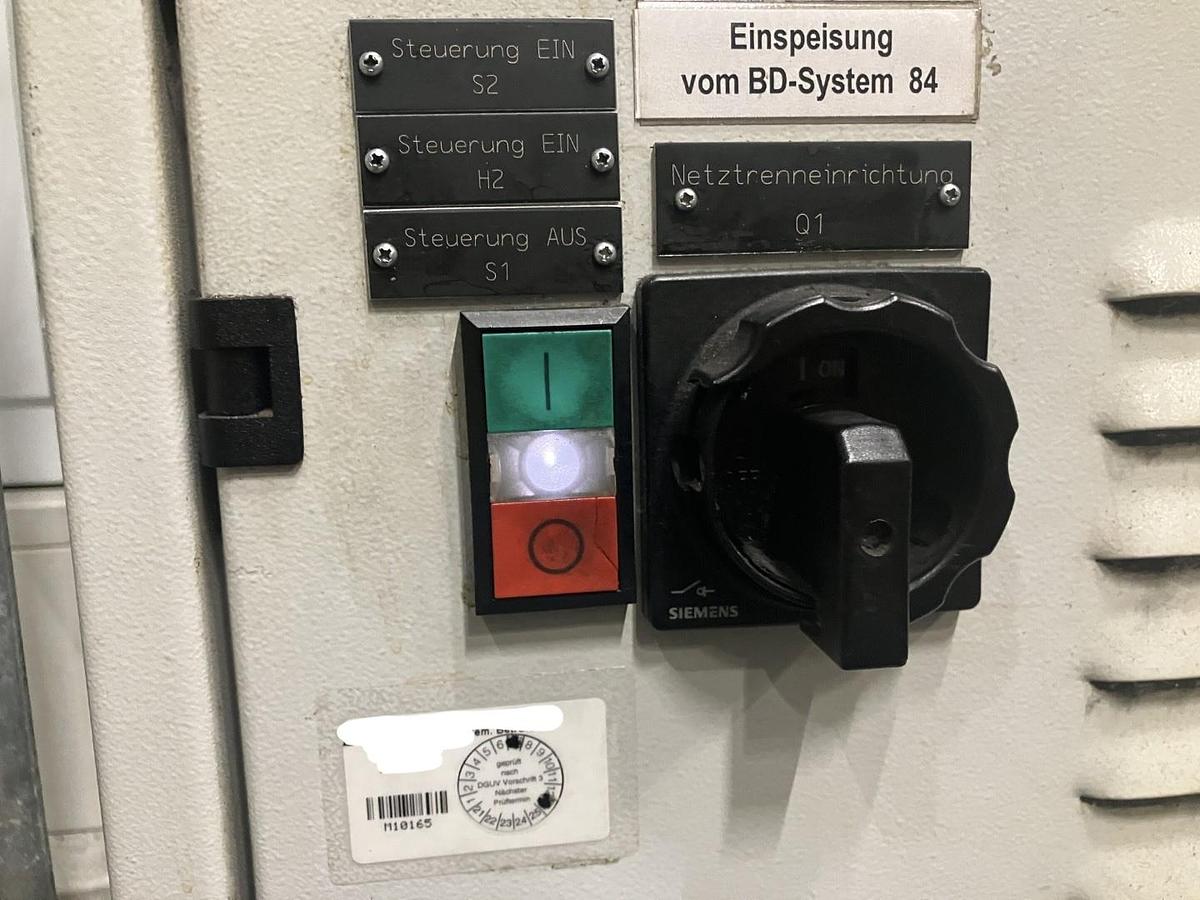

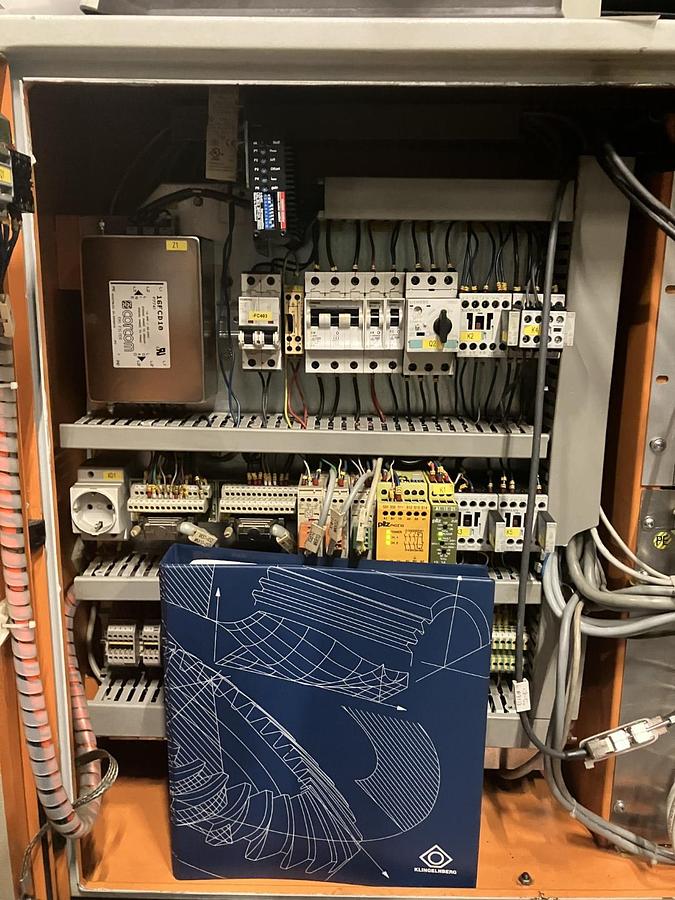

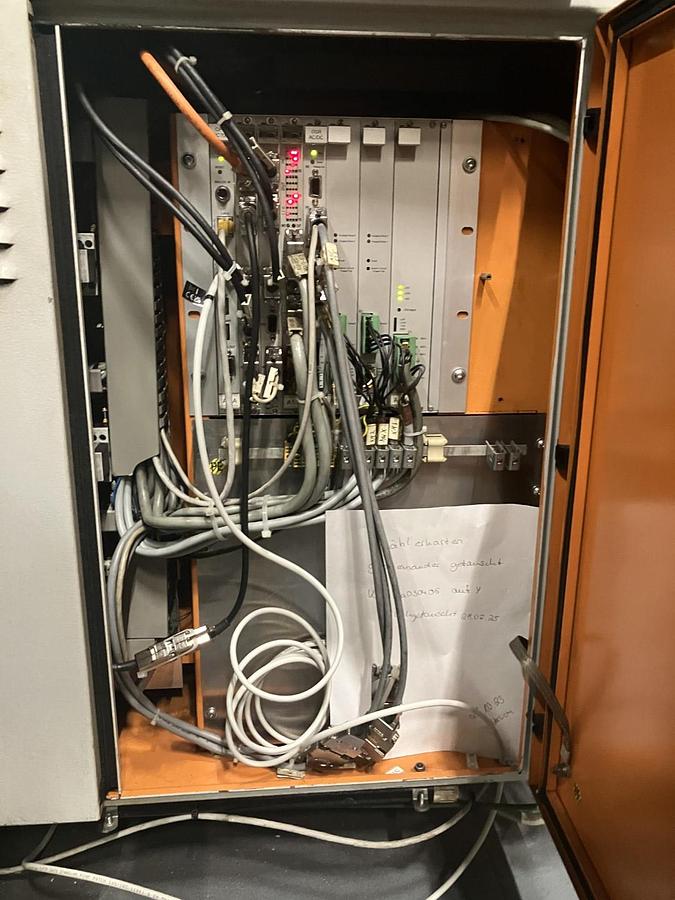

• Leistungsaufnahme: 2,0 kVA

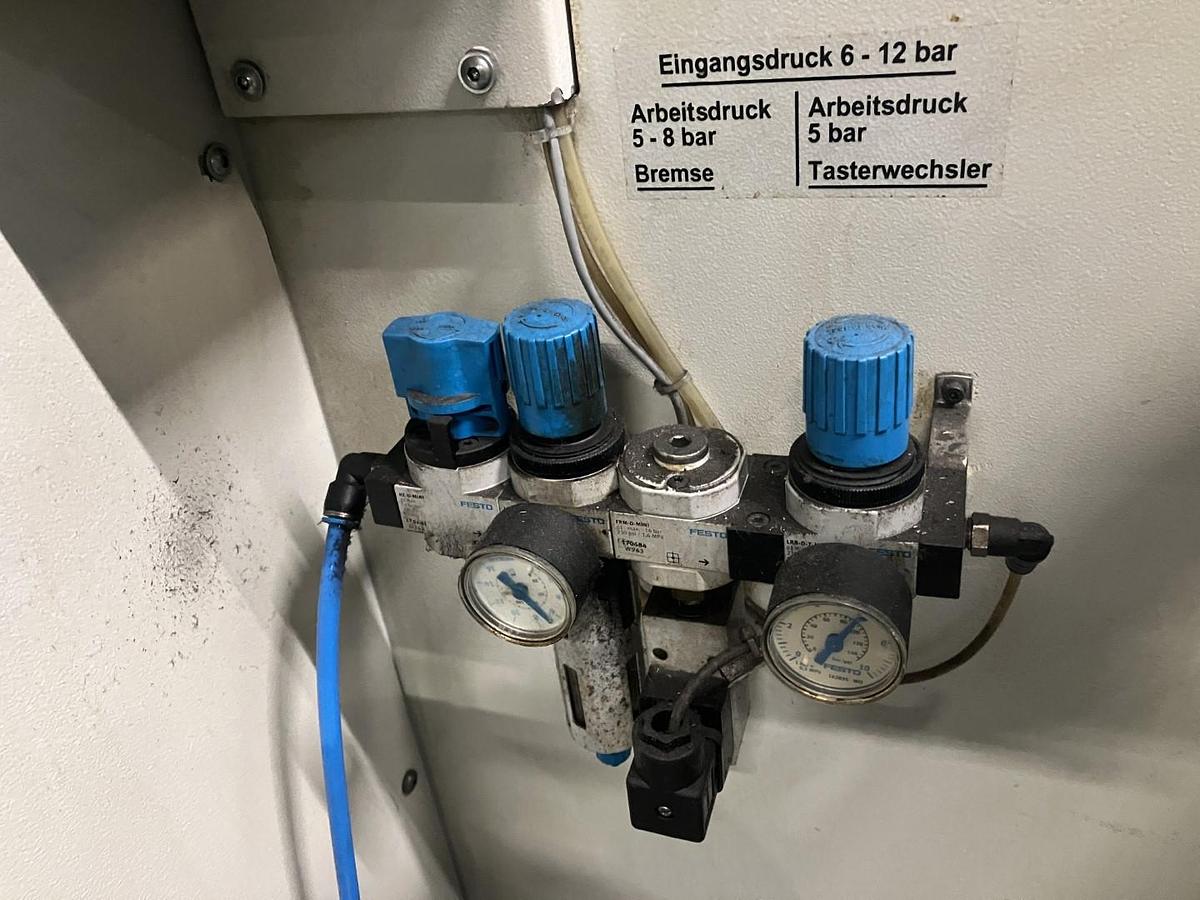

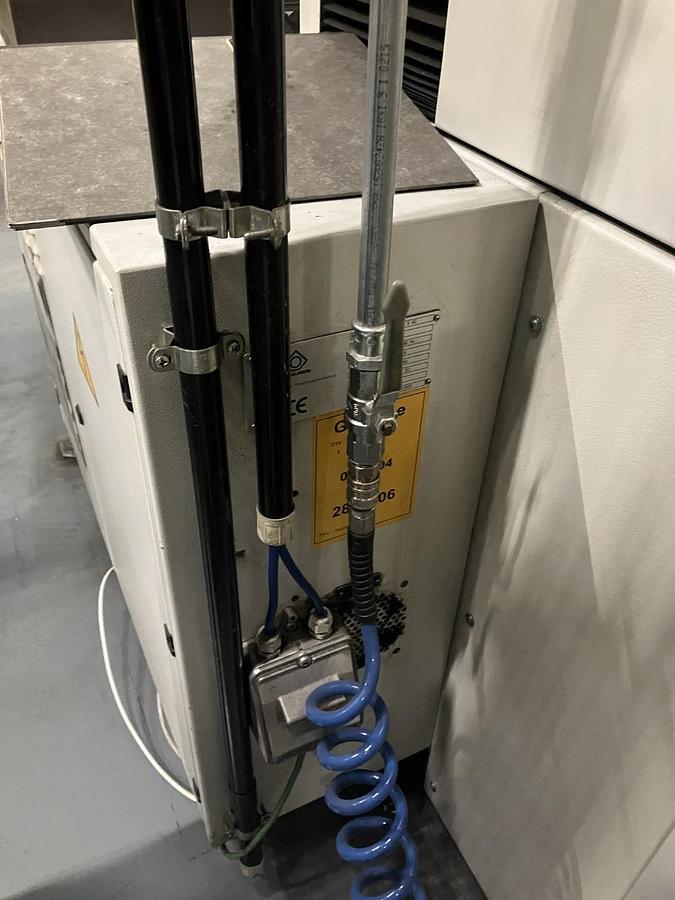

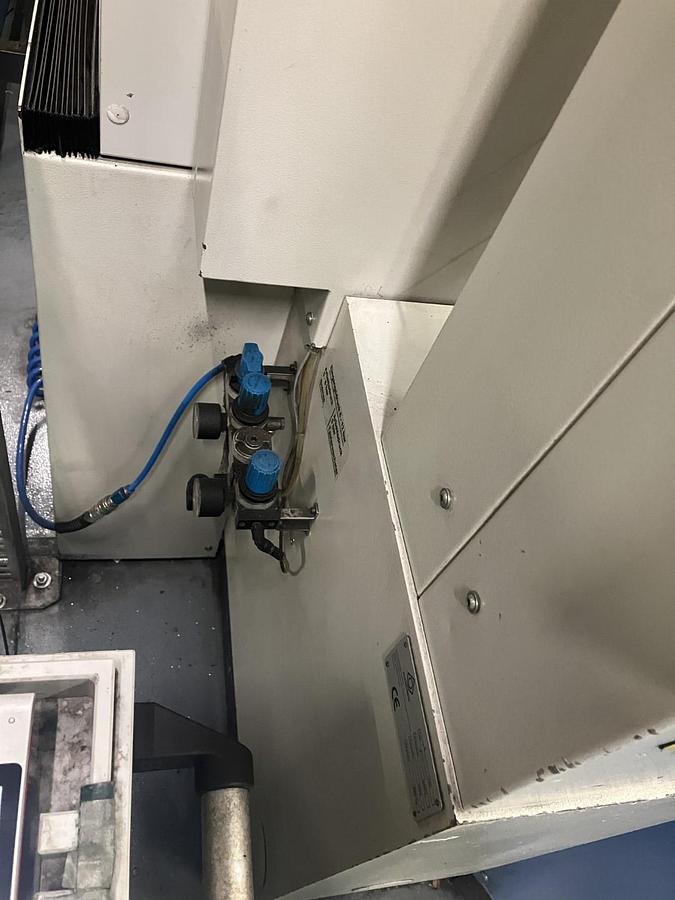

• Druckluftversorgung: 6 bar / 60 l/h
• Maschinengewicht (inkl. Standardzubehör): ca. 3.785 kg
• Maschinenabmessungen (L × B × H): ca. 2070 × 1755 × 2405 mm

Vorteile auf einen Blick

• Industrietaugliche Messungen dank Temperaturkompensation – präzise Ergebnisse auch bei +15 °C bis +30 °C
• Schnelle und genaue Messergebnisse in Kombination mit dem hochpräzisen Rundtisch
• Vielseitig einsetzbar: Koordinaten-, Form-, Zahn- und Rauheitsmessungen ohne Umspannen

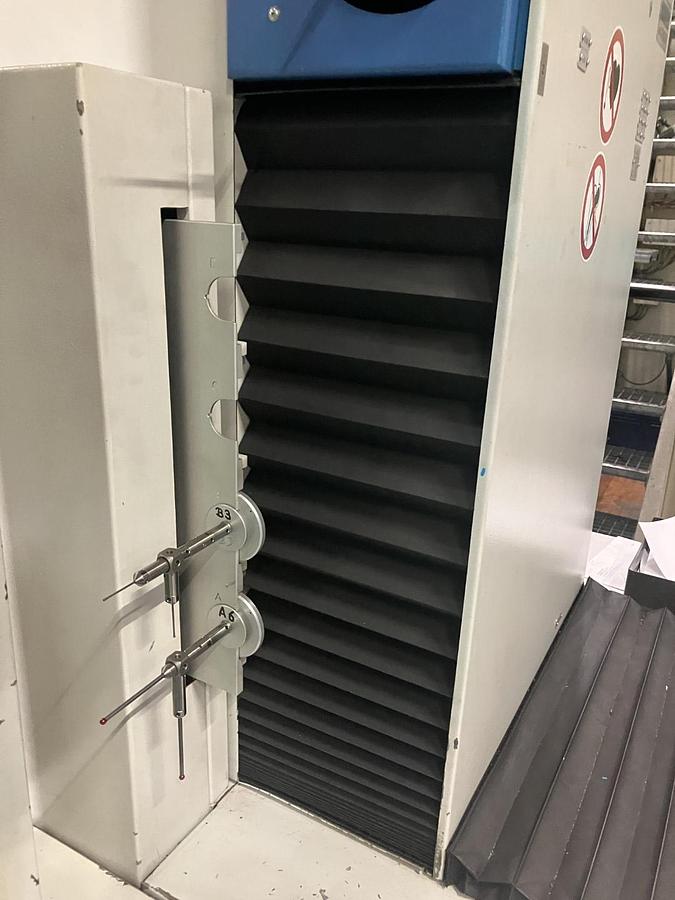

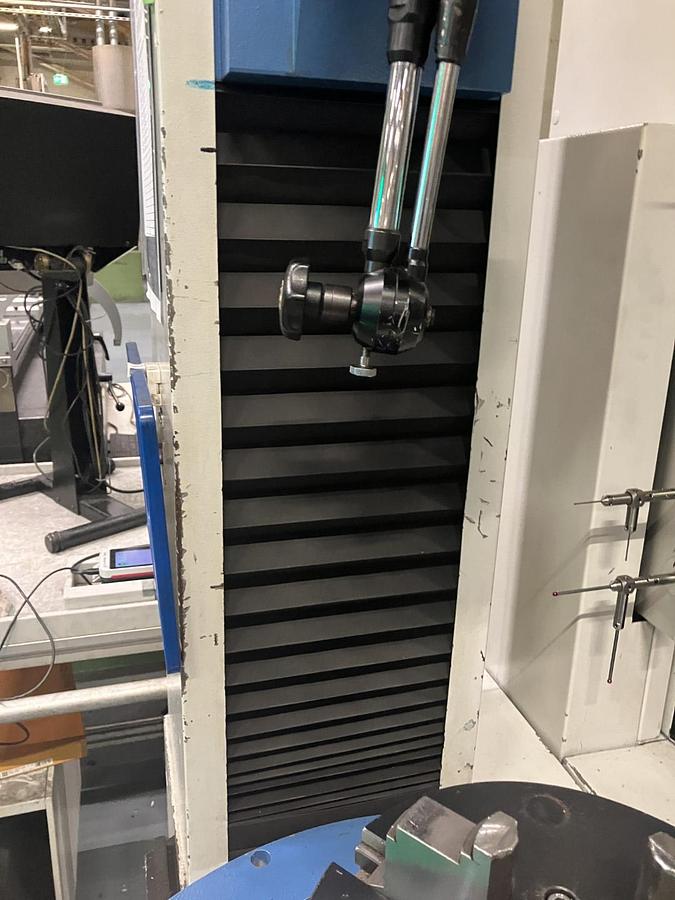

• 3D-Messsystem mit digitaler Erfassung in allen Raumrichtungen
• Höchste Genauigkeit bei minimalen Toleranzen

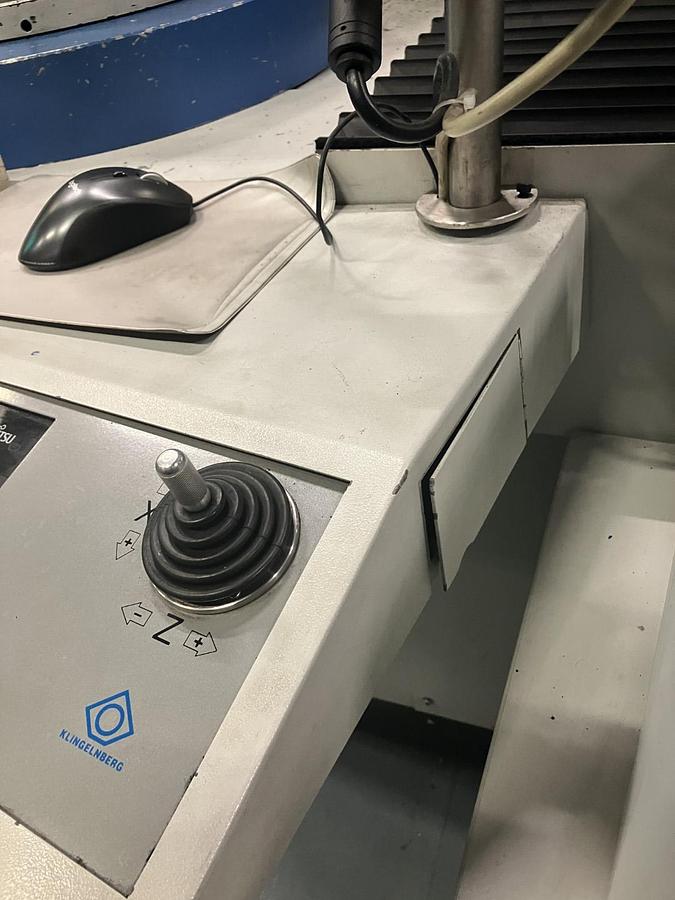

• Einfache Bedienung durch intuitive Benutzeroberfläche
• Zeitersparnis durch schnelle Ergebnisermittlung
