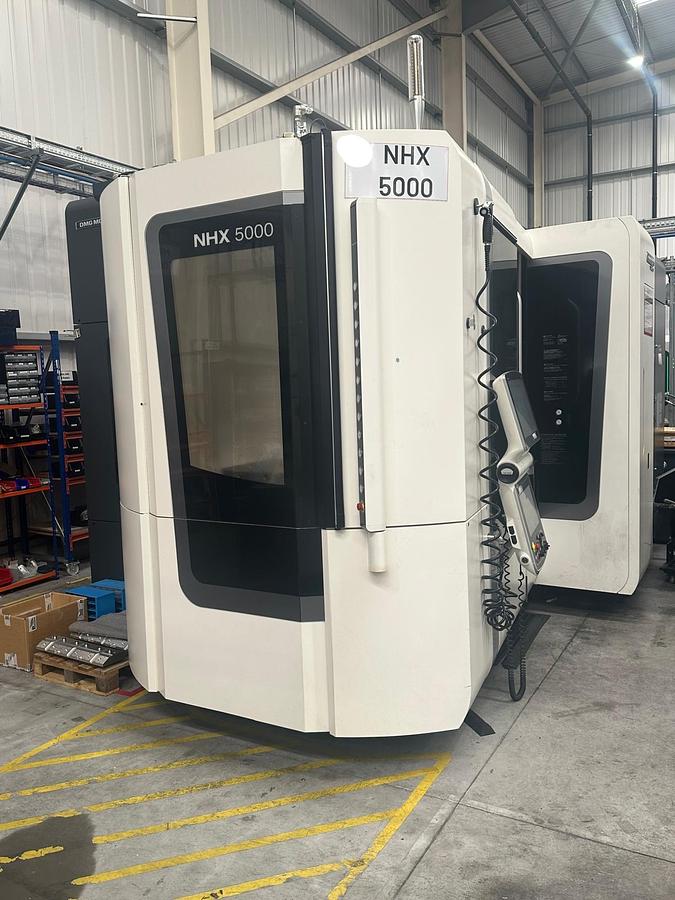

DMG MORI NHX 5000 BAUJAHR 2023

🏭 Maschine

DMG MORI NHX 5000 3rd Generation

Typ: Horizontales Bearbeitungszentrum

Reisewege (X/Y/Z): 730 / 730 / 880 mm

Palettengröße: 500 × 500 mm

Palettenoberfläche: Gewindebohrungen (metrisch, inch)

Kühlung: Ölskimmer, Wasser-Glykol-Kühler (Spindelkühlung)

Messsystem: Renishaw OMP60 + Werkstücktaster

Voll geschlossenes Regelkreissystem (Scale Feedback)

⚙️ Steuerung

Fanuc F31iB mit CELOS (MAPPS V)

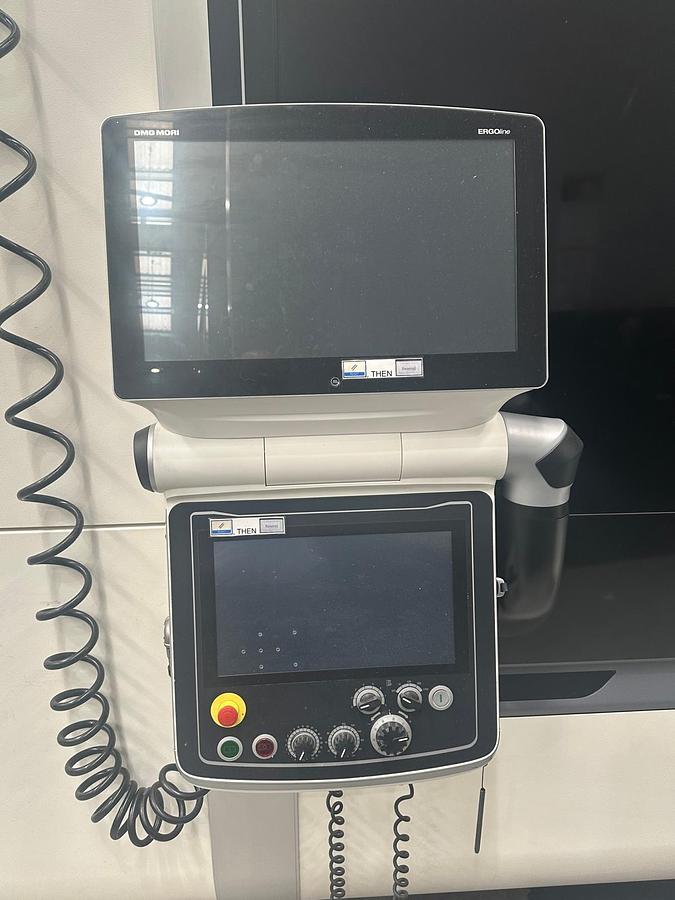

Bedienfeld: ERGOline Touch 21,5" Multi-Touch

Software: MAPPS / CELOS Control mit IoTConnector, NETservice, MDC

Bildschirmsprache: Englisch

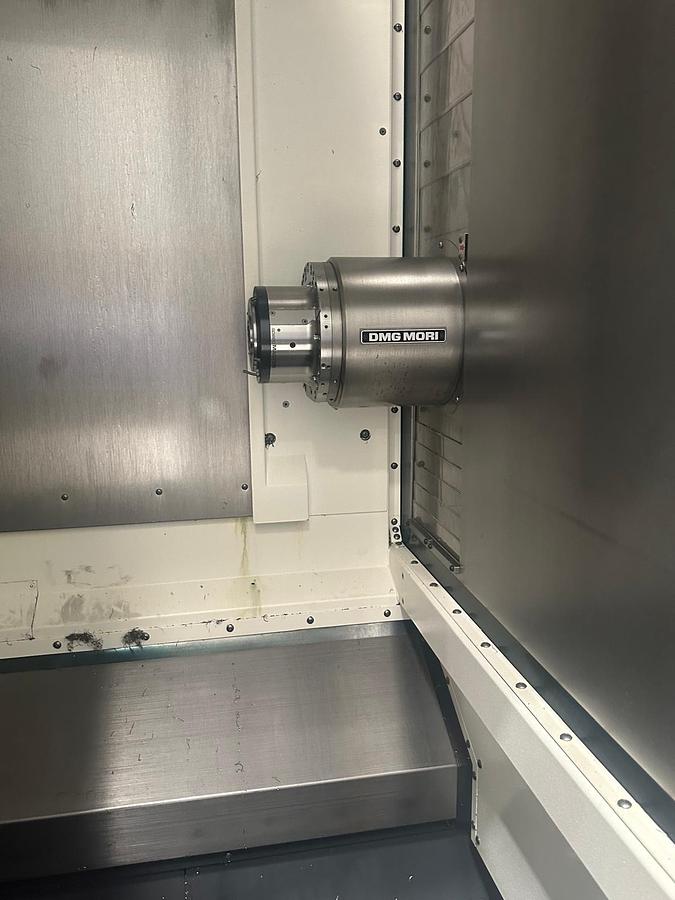

🔩 Spindel

Hochgeschwindigkeitsspindel: 20.000 min⁻¹

Leistung: 37 / 26 / 18.5 kW

Drehmoment: 221 / 107 / 86.8 Nm

Spindelaufnahme: HSK-A63

Kühlung: Durch-die-Spindel Kühlmittelsystem (Center Through Coolant)

Garantie: 3 Jahre (MASTER-Serie)

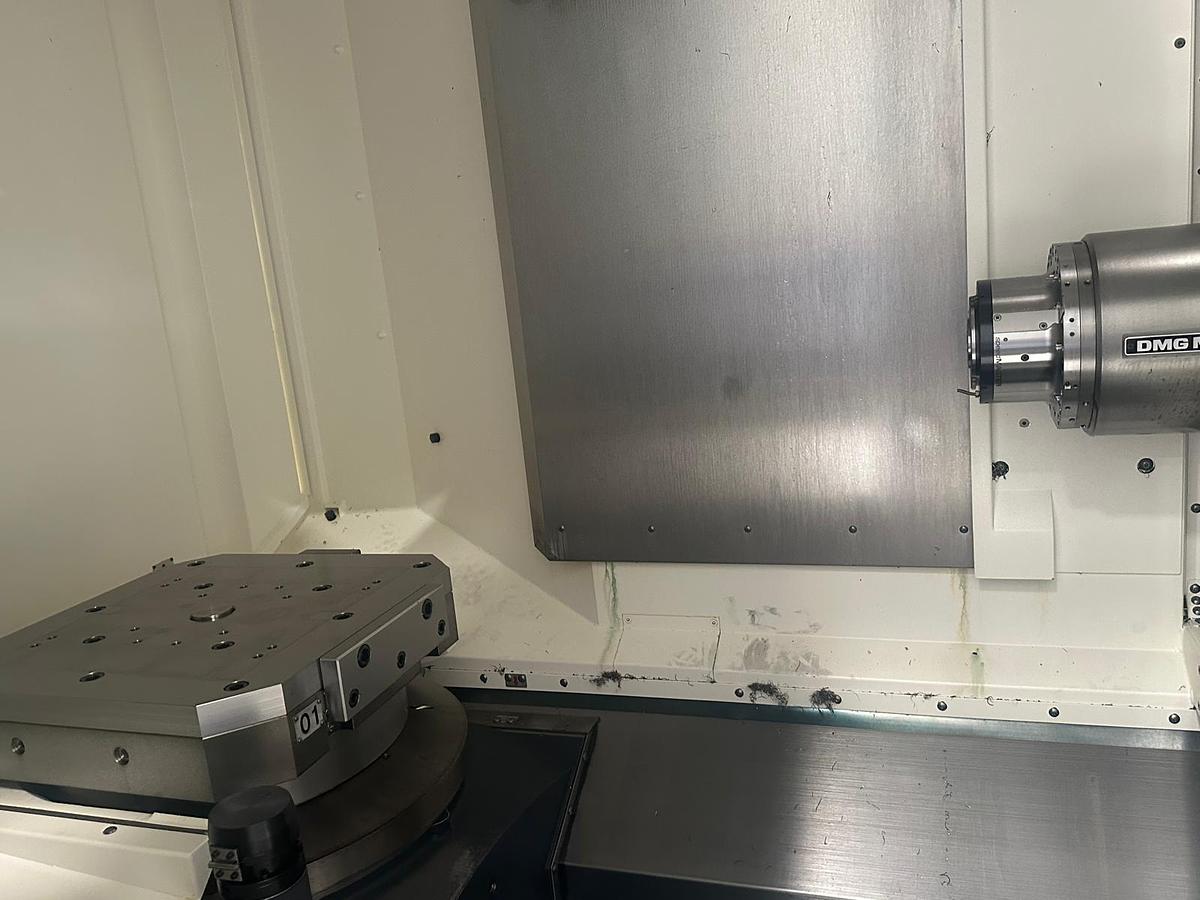

🔄 Tisch

B-Achse: Vollrotary (DD-Motor, Direct Drive)

Min. Indexierwinkel: 0.001°

Klemmung: Hydraulisch (Scheibenbremse)

Max. Drehzahl: 100 min⁻¹

🧰 Werkzeugmagazin

Kapazität: 120 Werkzeuge (HSK-A63)

Werkzeugdurchmesser:

• Mit Nachbarwerkzeug: Ø70 mm
• Ohne Nachbarwerkzeug: Ø140 mm
• Werkzeuglänge max.: 450 mm (NHX4000), 550 mm (NHX5000)
• Werkzeuggewicht max.: 12 kg
• Werkzeugmoment max.: 7.84 Nm

💧 Kühlung & Späneentsorgung

Kühlmitteltyp: Wasserlösliches Kühlmittel

Späneförderer: Trommelfilter, Rückführung des gereinigten Kühlmittels

Tankinhalt:

• NHX5000: 1.025 L
• Tiefe: 400 mm

📏 Messsysteme

• Spindel- und Tisch-Taster (Renishaw OMP60 / Magnescale)
• Tool Setter (Längen- & Durchmessermessung)
• Bruchkontrolle für Werkzeuge

⚡ Energieversorgung

• Werksspannung: 380 V (Maschine ausgeliefert mit 200 V → Transformator nötig)
• Frequenz: 50 Hz

🤖 Automatisierung

• Signal-Lampe: 4 Farben (Rot, Gelb, Grün, Blau)
• Automatische Tür (Setup Station Seite)
• Schnittstelle für Roboter (EtherNet/IP)
• Durch-die-Spindel Kühlmittel-Interface (7.0 MPa)
