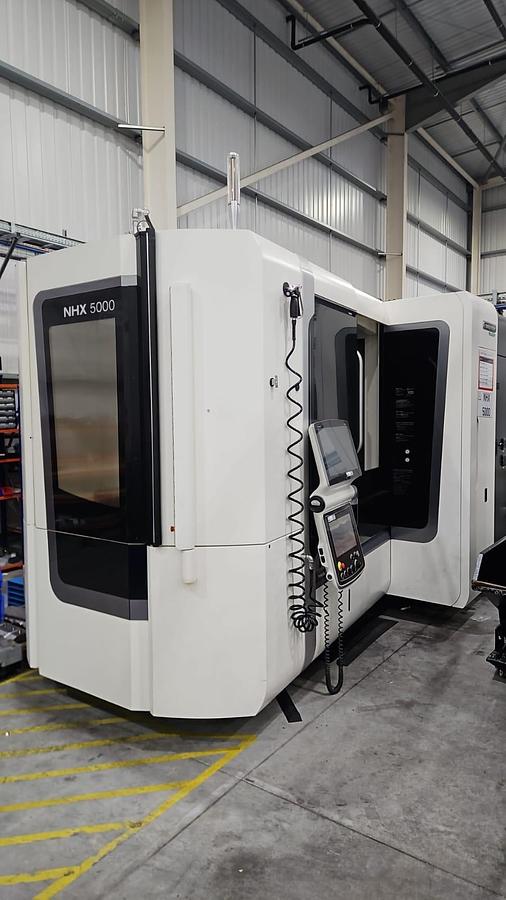

DMG MORI NHX 5000

DMG MORI NHX 5000 3rd Generation

Maschinentyp: Horizontal-Bearbeitungszentrum

Hersteller: DMG MORI

Modell: NHX 5000 3rd Generation

Baujahr: In der bereinigten PDF nicht mehr eindeutig sichtbar / nicht angegeben.

Steuerung: FANUC F31iB mit CELOS / MAPPS V

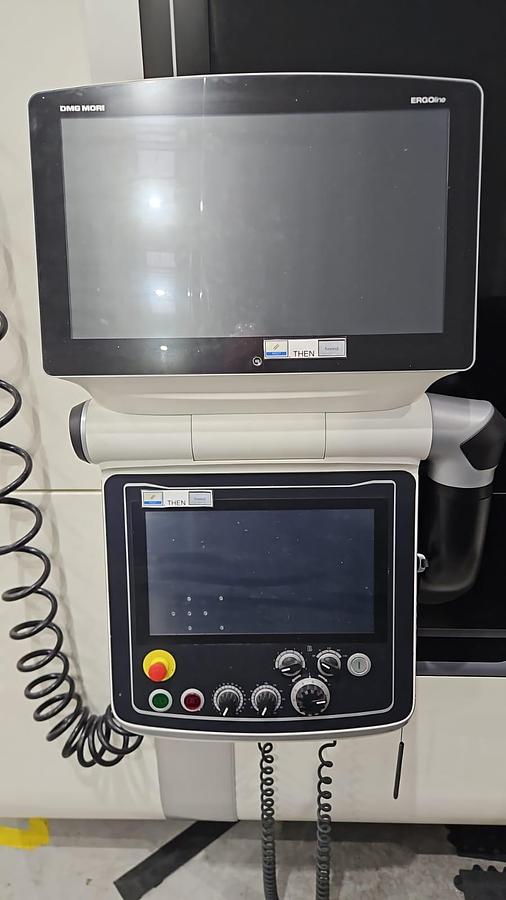

Bedienpanel: CELOS ERGOline Touch, 21,5" Multi-Touch-Bildschirm

Achsen: X / Y / Z / B

Gleichzeitig steuerbare Achsen: 4 Achsen

Verfahrwege

X-Achse: 730 mm

Y-Achse: 730 mm

Z-Achse: 880 mm

Eilgang X/Y/Z: 60.000 mm/min

Vorschubbereich: 0 – 60.000 mm/min

Jog-Vorschub: 0 – 5.000 mm/min

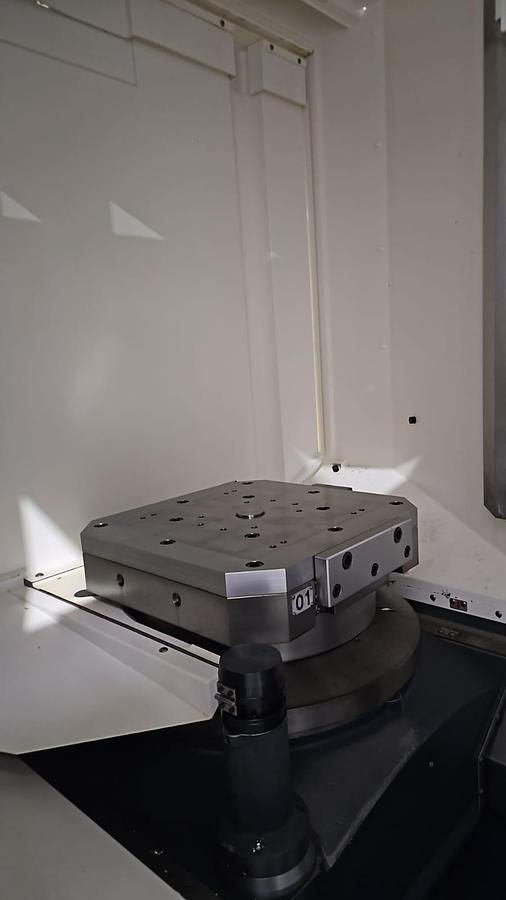

Palette / Tisch / B-Achse

Palettengröße: 500 × 500 mm

Anzahl Paletten: 2

Palettenwechsler: 2-Stationen APC, Drehtyp

Max. Werkstück-Schwenkdurchmesser: 800 mm

Max. Werkstückhöhe: 1.000 mm

Palettenbelastung: 500 kg, optional laut Grundbeschreibung bis 700 kg

Palettenoberfläche: M16, 24 Gewindebohrungen, Raster 100 mm

B-Achse: Vollwertige Rundachse / Full Rotary B-Axis

Indexierung: 0,001°

Antrieb B-Achse: Direct Drive Motor

Klemmung B-Achse: hydraulische Scheibenbremse

Max. Drehzahl B-Achse: 100 min⁻¹

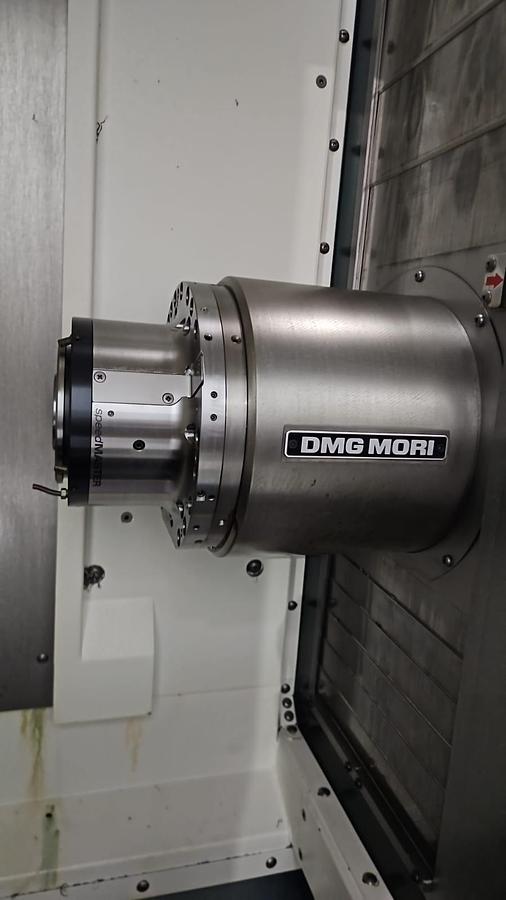

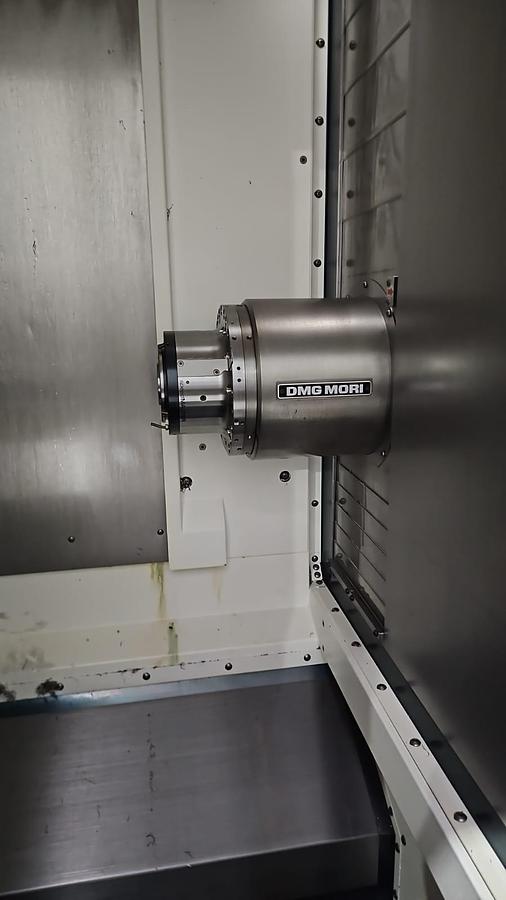

Spindel

Spindel: High-Speed speedMASTER Motorspindel

Drehzahlbereich: 35 – 20.000 min⁻¹

Max. Spindeldrehzahl: 20.000 min⁻¹

Spindelleistung: 37 / 26 / 18,5 kW

Drehmoment: 221 / 107 / 86,8 Nm

Werkzeugaufnahme: HSK-A63

Spindelkühlung: Wasser-Glykol-Kühler

Innenkühlung: Center Through-Spindle Coolant System vorhanden

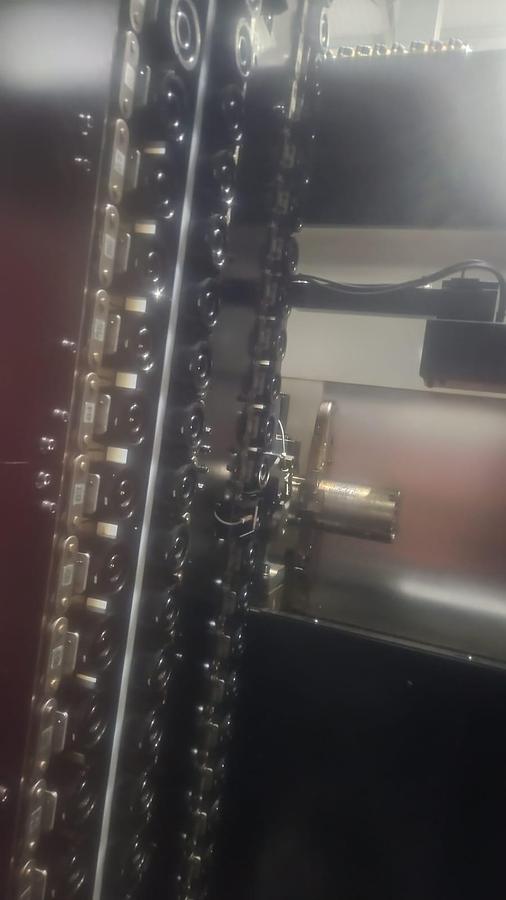

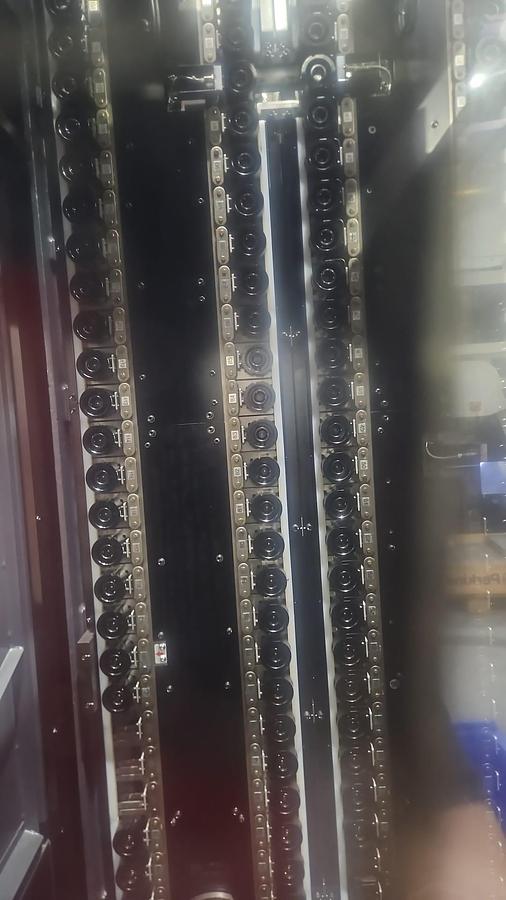

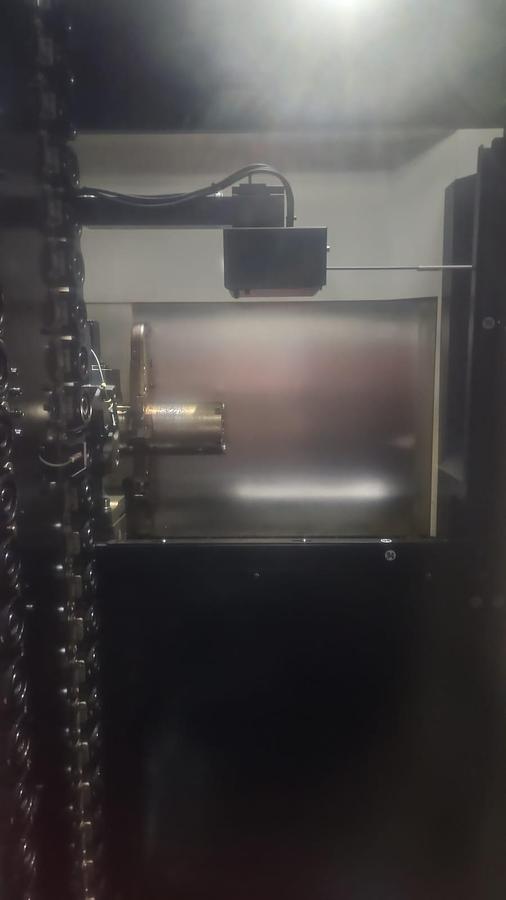

Werkzeugmagazin

Werkzeugmagazin: Kettenmagazin

Werkzeugplätze: 120 Werkzeuge, inklusive Werkzeug in der Spindel

Werkzeugaufnahme: HSK-A63

Max. Werkzeugdurchmesser mit Nachbarwerkzeugen: 70 mm

Max. Werkzeugdurchmesser ohne Nachbarwerkzeuge: 140 mm

Max. Werkzeuglänge: 550 mm

Max. Werkzeuggewicht: 12 kg

Max. Werkzeugmoment: 7,84 Nm

Chip-to-Chip-Zeit laut Highlight: ca. 2,5 Sekunden

Kühlung / Späneentsorgung

Kühlmittelart: wasserlösliches Kühlmittel

Kühlmitteltank: 800 Liter

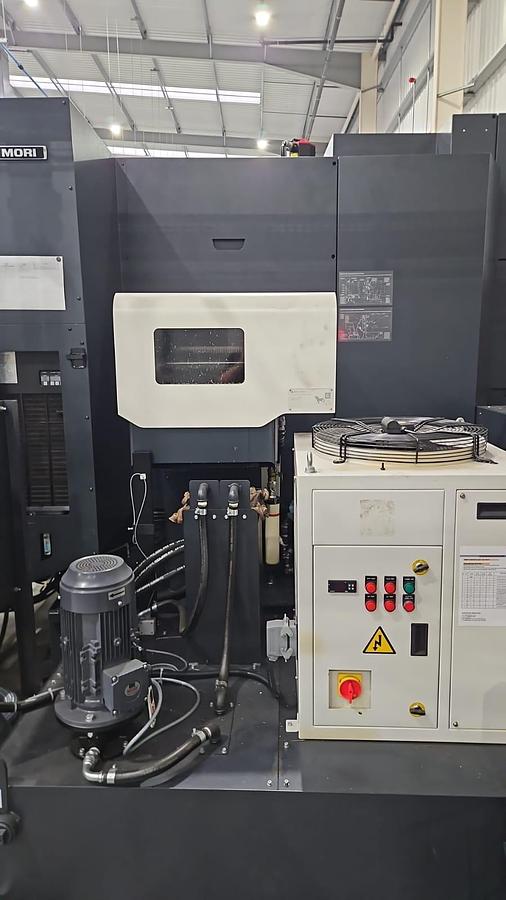

Späneförderer: externer Späneförderer, Heckauswurf, Trommelfilter-Ausführung

Späneauswurfhöhe: 1.090 mm

Tanktiefe: 400 mm

Ölabscheider: vorhanden

Sludge-/Schlamm-Sammelfunktion: vorhanden

Coolant Gun: vorhanden

Fixture Washing Coolant an der Rüststation: vorhanden

Schnittstelle für Hochdruck-Kühlmittel: 7,0 MPa / 70 bar, variable Druckstufen, KNOLL / Interlit-Schnittstelle

Hinweis: Das separate Hochdruck-Kühlmittelaggregat ist laut Beschreibung nicht enthalten.

Messsysteme / Überwachung

Werkstückmessung: Renishaw OMP60, optische Signalübertragung

In-Machine Measuring System Spindel: vorhanden

Workpiece Setter Funktion: vorhanden

Werkzeugmessung: Magnescale Touch Sensor auf dem Tisch

Werkzeuglängen- und Werkzeugdurchmessermessung: vorhanden

Werkzeugbruchkontrolle: vorhanden

Tool Breakage Detection System: vorhanden

Automation / Schnittstellen

Automatische Tür an der Rüststation: vorhanden

Signalleuchte: 4 Farben, rot / gelb / grün / blau

EtherNet/IP-Schnittstelle: vorhanden

Roboterschnittstelle: EtherNet/IP Robot I/F vorhanden

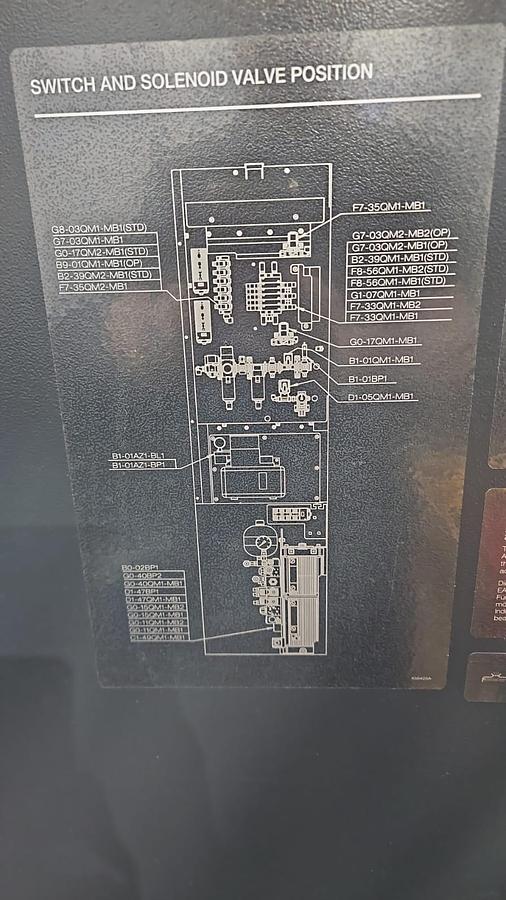

Hydraulische / pneumatische Schnittstellen: laut Highlight für Automation vorgesehen

IoTconnector: vorhanden

NETservice: vorhanden

Machine Data Connector / MDC: vorhanden

Steuerungs- und Softwareoptionen

Sprache: Englisch

CELOS / MAPPS: vorhanden

High-Speed Canned Cycle: vorhanden

Islands / Open Pockets: vorhanden

Programmspeicher: 6 GB

Datenübertragung: Netzwerk-Laufwerk und USB

Werkstückkoordinatensysteme: 300 Sätze

Werkzeugkorrekturen: 64 Sätze

Custom Macro Variablen: 1.100 Variablen

AI Contour Control I / II: vorhanden

Hintergrundbearbeitung: vorhanden

Selbstdiagnose: vorhanden

Status-, Alarm- und Meldungshistorie: vorhanden

Abmessungen / Gewicht

Maschinenhöhe: 2.858 mm

Aufstellfläche B × T: 3.078 × 4.784 mm

Maschinengewicht mit Kühlmitteltank: ca. 12.000 kg

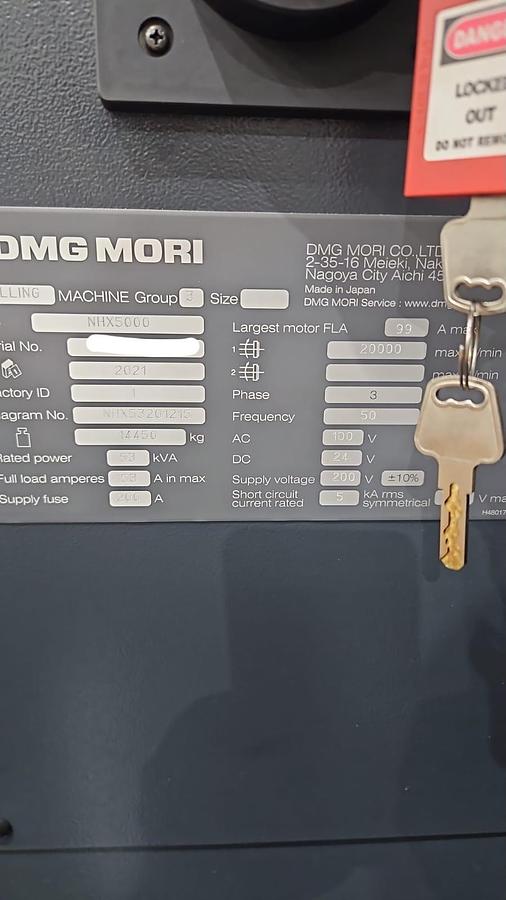

Elektrik / Versorgung

Kundenspannung: 380 V

Maschine werkseitig laut Text auf 200 V ausgelegt – Transformator erforderlich

Frequenz: 50 Hz

Maßeinheit: metrisch / mm
