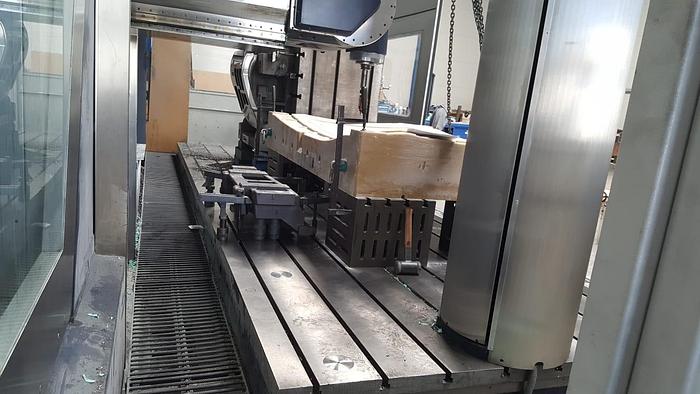

SORALUCE FV 6000 HSC

nicht verfügbar

SORALUCE FV 6000 HSC

Sankt Leon-Rot, Deutschland

Beschreibung

Basissteuerung

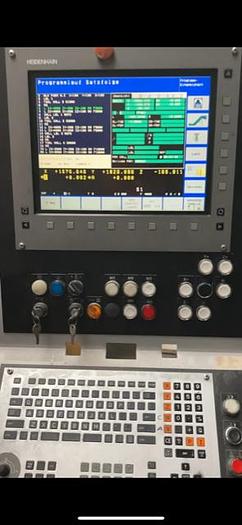

HEIDENHAIN iTNC 530 (5 Achsen) inkl. digitaler Antriebstechnik

Bedienstation auf der Bedienerbühne und in Längsrichtung verschiebbare Bedienstation vor der Maschine

1 x HEIDENHAIN Hanräder HR 410



Verfahrwege

X 6500 mm

Y 1700 mm

Z 1000 mm

C Achse 0,001° (360.000 Positionen im Raum)

Schwenken +- 180°



Elektrische Ausrüstung

400 VOLT +- 10 %, 50 Hertz (Euronorm)



Lackierung

RAL 5011 (stahlblau), RAL 7035 (lichtgrau)



Technische Hauptdaten

Hauptantrieb

Antriebsart: Drehstrommotor

Fabrikat: INDRAMAT

Antriebsleistung: 100 % ED > kW 46



Spindeldrehzahlbereich

Spindel-Drehzahl 20-6000 min-1

Drehmoment bei 40 kW/S1 > Nm 200

Drehzahlregelung stufenlos



Vorschübe

Vorschubbereich


x-Achse max. 54.000 N

y-Achse max. 27.600 N

z-Achse max. 18.000 N



Eilgänge

X-Y-Achse mm/min 60.000 mm/min

Z-Achse mm/min 50.000 mm/min



Beschleunigung in allen Achsen



x-Achse m/s2 >> 2,5

y-z Achse m/s2 >> 4,5



Maschinengewicht ca 23000 kg

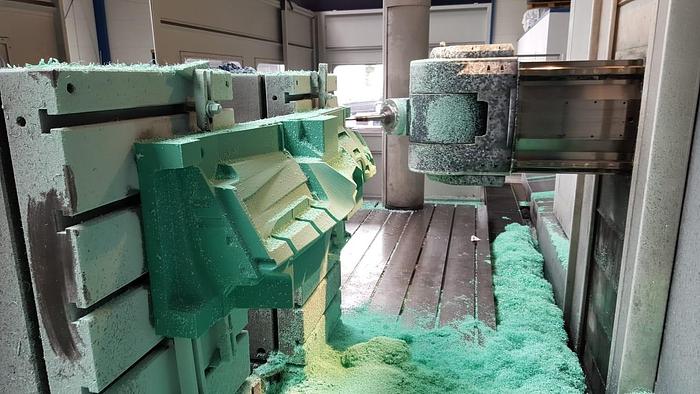

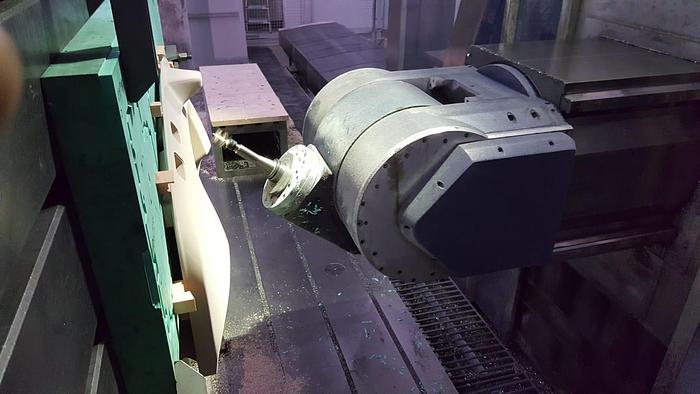

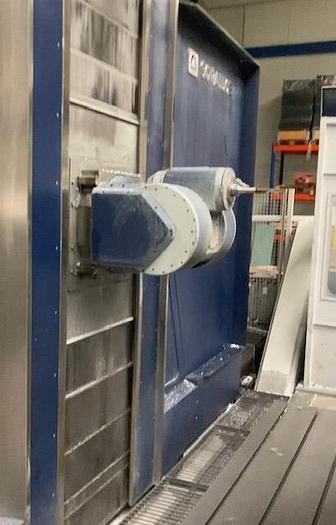

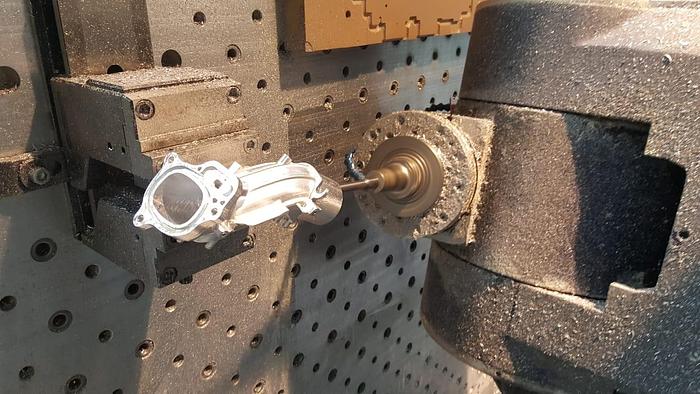

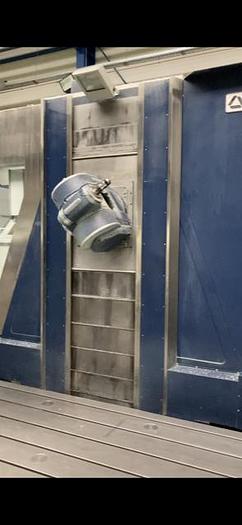

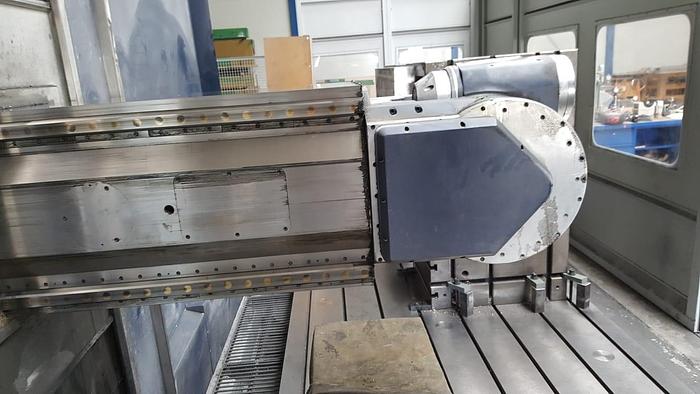

NC – Milling Head: Made in gyroscopic construction can execute milling operation in both levels (5-Axis) or put in fixed positions. This enables full 5-Axis work on the workpiece.



Kühlschmiermittelsystem 4 / Version A



Innere Luftzuführung nach DIN 69871 einschließlich Öl - und Mindestmengenschmiereinheit. Fabrikat LUBRIX 550 (ohne Digitalanzeige) mit 12 verschiedenen Dosierungen über M-Funktionen programmierbar.

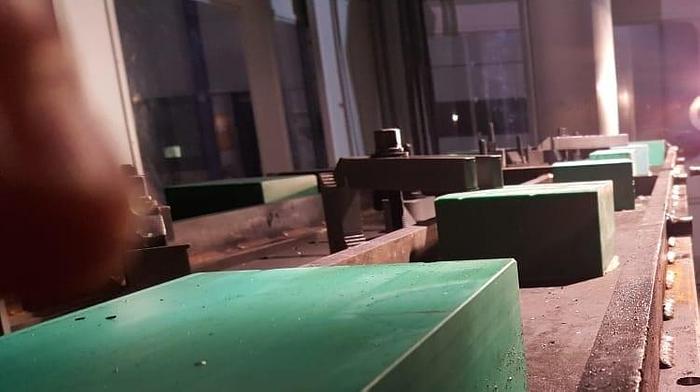

Aufspanntisch/Plattenfeld



7000 mm x 2000 mm x 300 mm (DIN 876 mit T-Nuten 22 mm H12, Nutenabstand 250 mm, umlaufende Tropfkante un 3-seitige Kühlmittelrinne)



Werkzeugmagazin



HSK-63 14 Positionen

Spezifikationen

HerstellerSORALUCE
ModellFV 6000-HSC
Jahr2009
ZustandGebraucht
