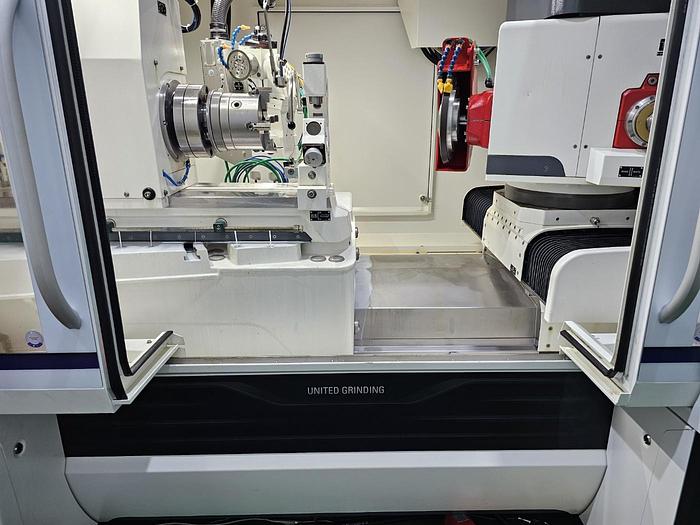

Studer S141 Universal und Innenrundschleifmaschine Baujahr 2023

Hersteller: Fritz Studer AG ; Ursprung: Schweiz

Modell: S141

Werkstück-Spannlänge: 700 mm (inklusive Spannvorrichtungen)

Schwingdurchmesser: 400 mm

X1-Achse: Linearer Antrieb, Verfahrweg 425 mm, Auflösung 0.00001 mm

Z1-Achse: Linearer Antrieb, Verfahrweg 500 mm, Auflösung 0.00001 mm

B5-Achse (Schwenkachse des Werkstücktisches): Schwenkbereich -10° bis +20°, Auflösung 0.0001°

B1-Achse (Schwenkachse des Werkzeughalters): Schwenkbereich -50° bis +280°, Auflösung 0.00005°

Spindeln:

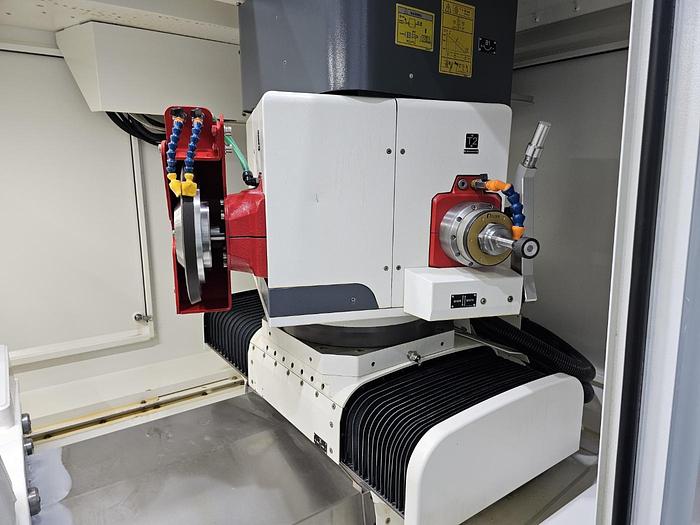

Extern-Schleifspindel: Mit 300x32 mm Schleifscheibe, Drehzahl bis 16.000 U/min

Intern-Schleifspindeln: 3 Stück mit HF-Antrieb, Durchmesser bis 140 mm

Schleifspindel Fischer MFM1418/36: Drehzahlbereich 18.000-36.000 U/min, Leistung 18 kW (24.48 hp)

Weitere Ausstattungsmerkmale:

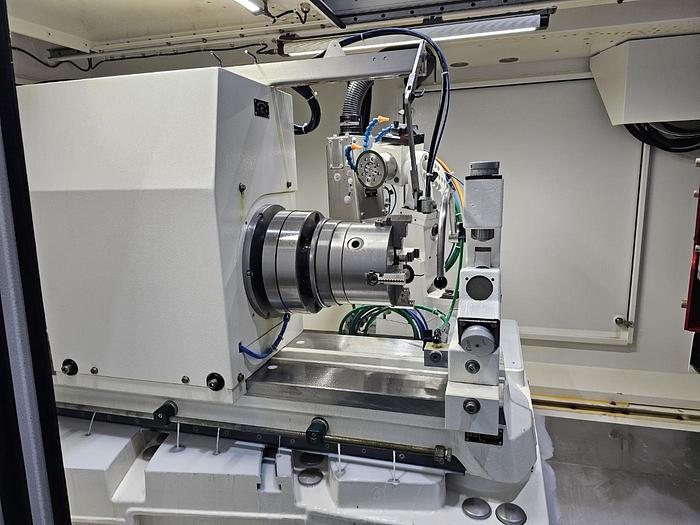

Werkstücktisch: Mit automatischer Schwenkung (NC-Achse B5)

Werkstückspindel: A8, Rundlaufgenauigkeit bei laufendem Schleifen 0.0004 mm

AE Sensor & Magnet AE Sensor: Für externe und interne Schleifspindeln

Rundlaufgenauigkeit: 0.0004 mm bei aktivem Schleifen

Steady Rest: Geschlossenes System für Durchmesser von 4-140 mm

Dressing-Einrichtung: Mit 1x rotierender Diamant-Abrichter

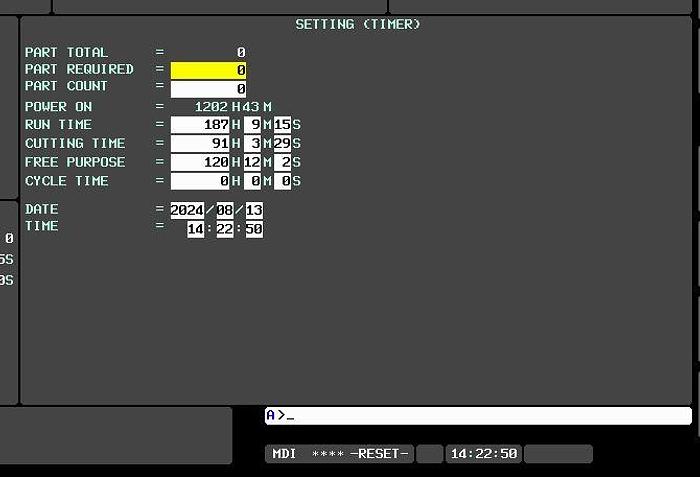

Controller: Fanuc 0i-TP

Software: StuderWin mit verschiedenen Mess- und Ausrichtoptionen

Bedienung: Mit Handsteuerung und Fußpedal

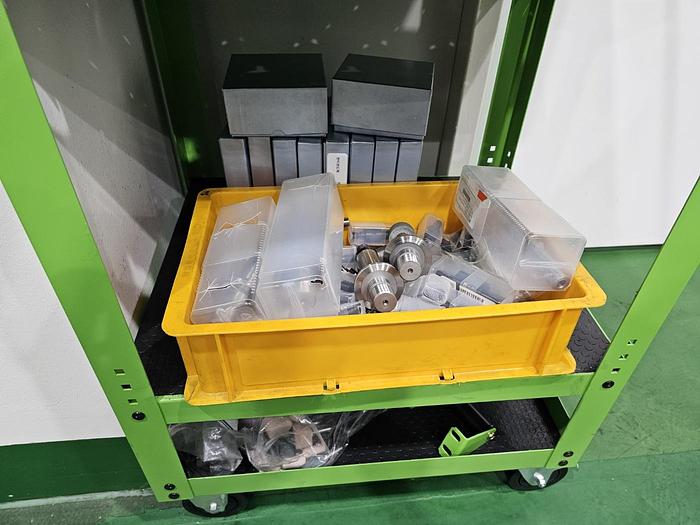

Zubehöre:

Manueller Dreibackenfutter und Marposs Tastkopf TL2SP

Schwenkarm für Abrichten und Montagehilfen

... komplette AB (Auftragsbestätigung) auf Anfrage.
