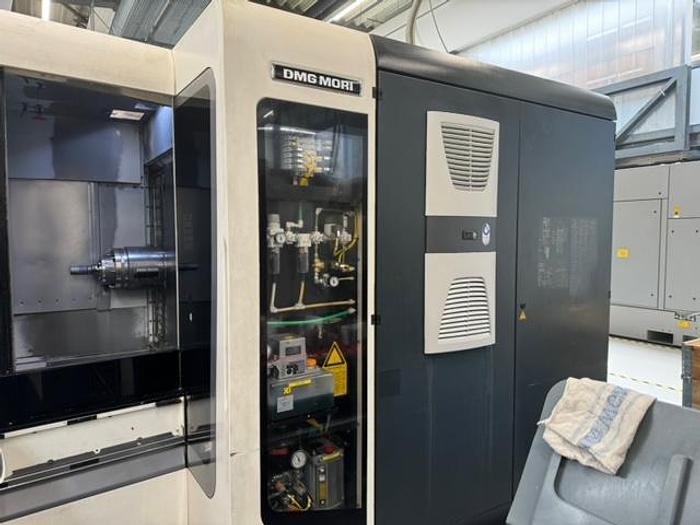

DMG MORI NHX 4000 BAUJAHR 2017

Basisdaten

Zustand: Sehr gut

Verfügbarkeit: 01/2025

Maschinenmodell: DMG NHX 4000

Baujahr: 2017

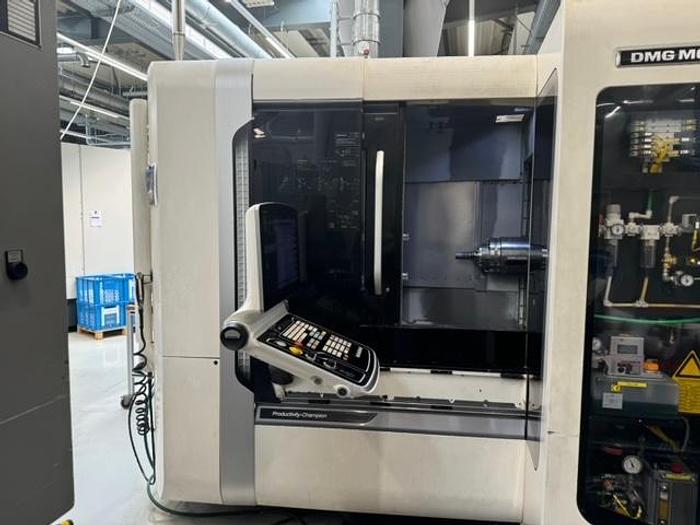

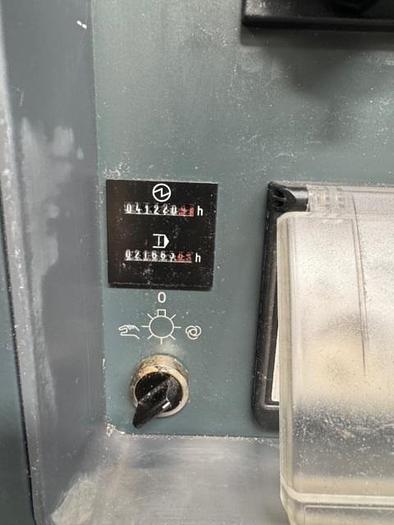

Betriebsstunden: 41.220 h

Spindelstunden: 21.663 h

Arbeitsbereich:

X-Achsenverfahrweg: 560 mm

Y-Achsenverfahrweg: 560 mm

Z-Achsenverfahrweg: 660 mm

Transportgewicht und Abmessungen

Transportgewicht

Maschine inkl. Werkzeugmagazin und Späneförderer: 9.300 kg

Kühlschmierstoffanlage KF 110/700: 1.500 kg

Kühlaggregat: ca. 82 kg

Bleche: 125 kg

Dokumentation und Zubehör: 60 kg

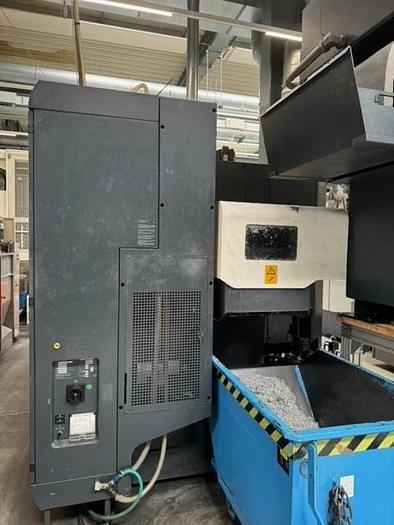

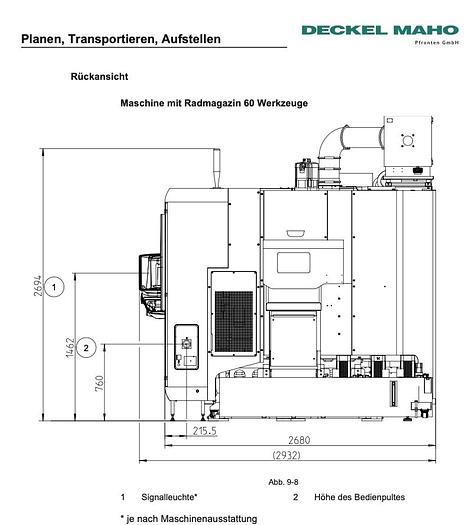

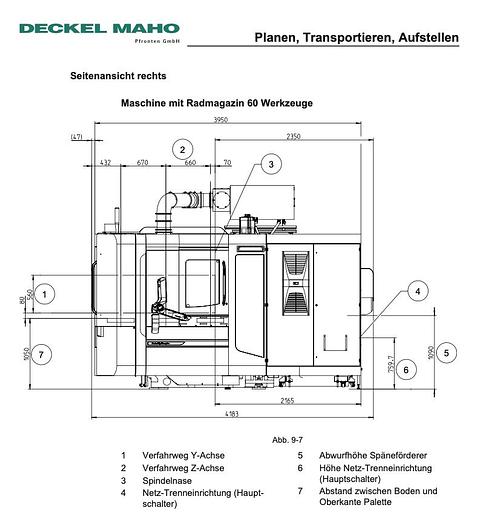

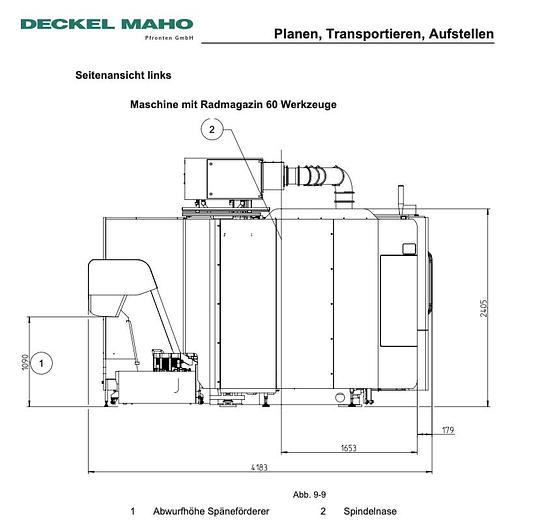

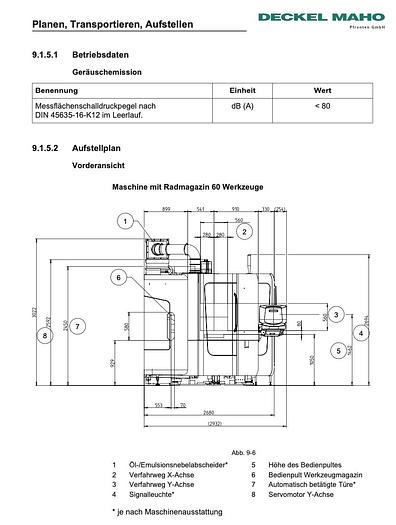

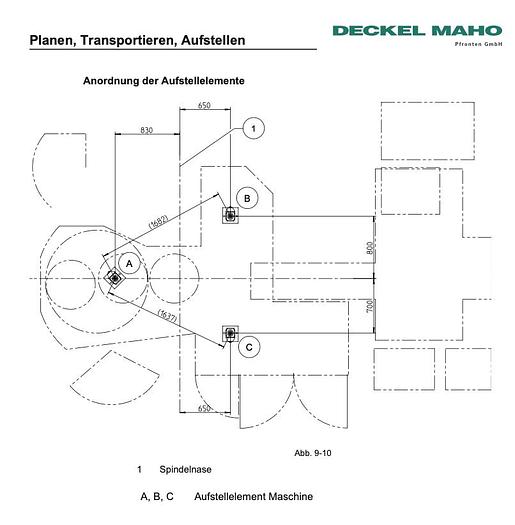

Transportabmessungen der Maschine inkl. Werkzeugmagazin:

Länge x Breite x Höhe: 4,20 m x 3,20 m x 2,80 m

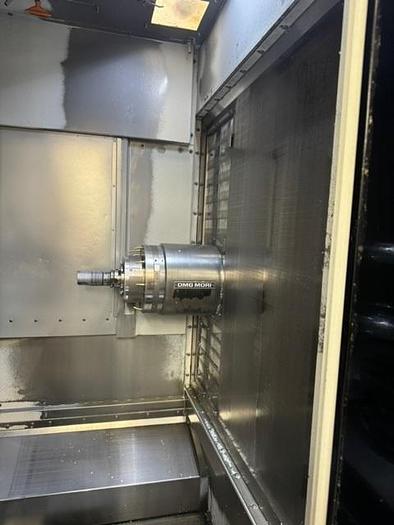

Spindelinformationen

Spindelleistung

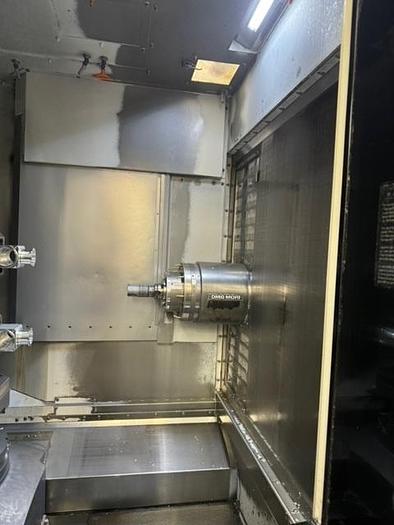

Spindeltyp: SK004 Motorspindel speedMASTER® HSK-A63

Spindeldrehzahl: 20–20.000 U/min

Leistung: 35 kW (40% Einschaltdauer), 25 kW (100% Einschaltdauer)

Drehmoment: 130 Nm (40%), 86 Nm (100%)

Werkstückgewicht pro Palette: max. 400 kg

Palettengröße: 400 x 400 mm

Maximaler Werkstückdurchmesser: 630 mm

Maximale Werkstückhöhe: 900 mm

Werkzeugspannsystem und Werkzeugwechsler

Werkzeugaufnahme: HSK-A63

Norm: DIN 69893 Form A

Spannmechanismus:

Spannen: Mechanisch mit Federkraft

Entspannen: Hydraulisch

Werkzeugwechsler:

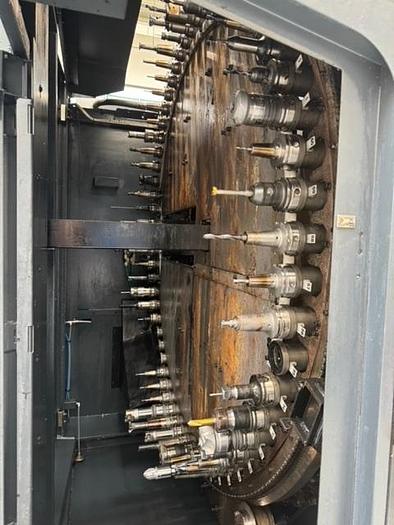

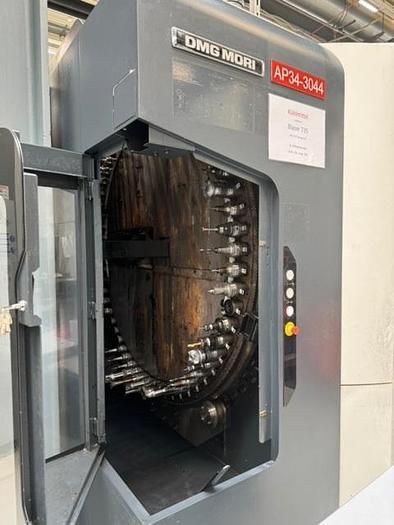

Kapazität: 40 Werkzeuge (Ringmagazin-System)

Maximaler Werkzeugdurchmesser: 70 mm (benachbarte Plätze frei), 170 mm (benachbarte Plätze belegt)

Maximale Werkzeuglänge: 450 mm

Maximales Werkzeuggewicht: 12 kg

Optionaler Werkzeugwechsler:

Ring-Werkzeugmagazin mit 60 Plätzen (HSK-A63)

Energieversorgung

Spannung: TN-S-Netz, 400 V

Leistungsaufnahme (bei 100% ED):

Grundmaschine: 45 kVA

Kühlschmierstoffanlage: 48 kVA

Bandfilteranlage: 55 kVA

Netzschlussleistung bei Siemens Sinamics S120

16 kW: 0,48 MVA

36 kW: 1,08 MVA

55 kW: 1,65 MVA

80 kW: 2,40 MVA

120 kW: 3,60 MVA

Kühlsystem und Späneentsorgung

Kühlmedium: Wasserlöslicher Kühlschmierstoff

Schnittstelle für Hochdruck-Kühlsystem: Bis 70 bar, kompatibel mit Knoll-Systemen

Kühlmittelspülsystem: Inklusive Reinigungs-Pistolen

Zusätzliche Komponenten:

Rotierende Sichtscheibe an der Arbeitsraumtür

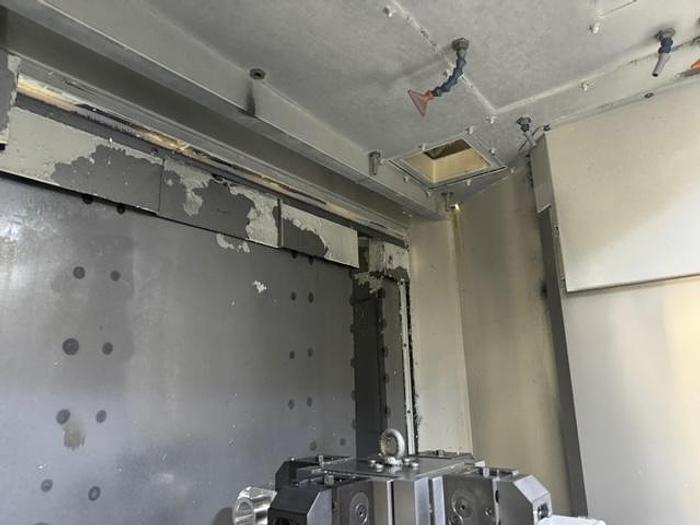

Kühlmittelspülsystem zur Reinigung des Maschineninnenraums

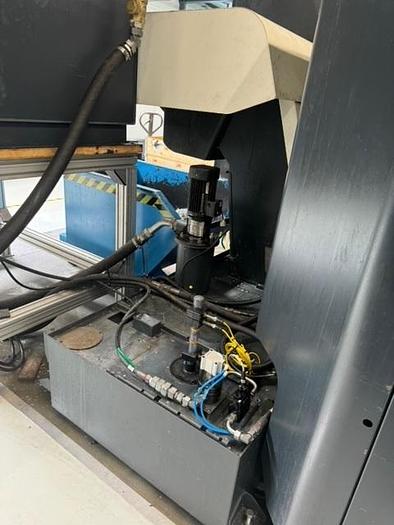

Aufgerüstetes Kühlsystem:

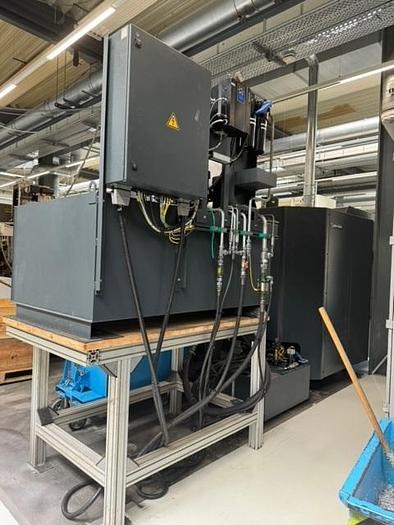

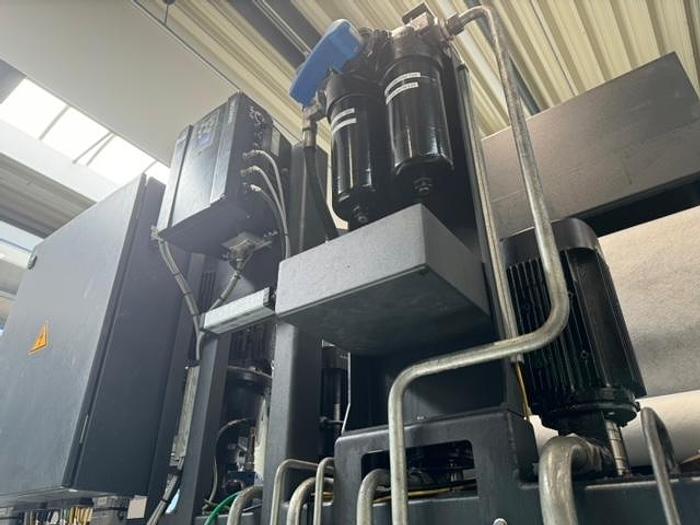

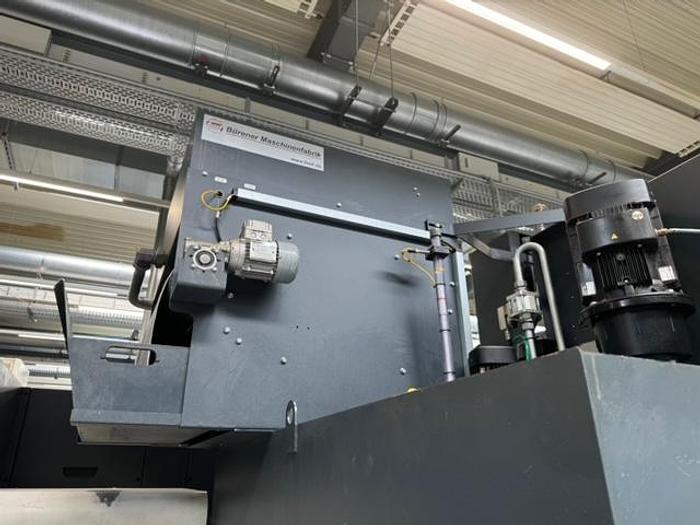

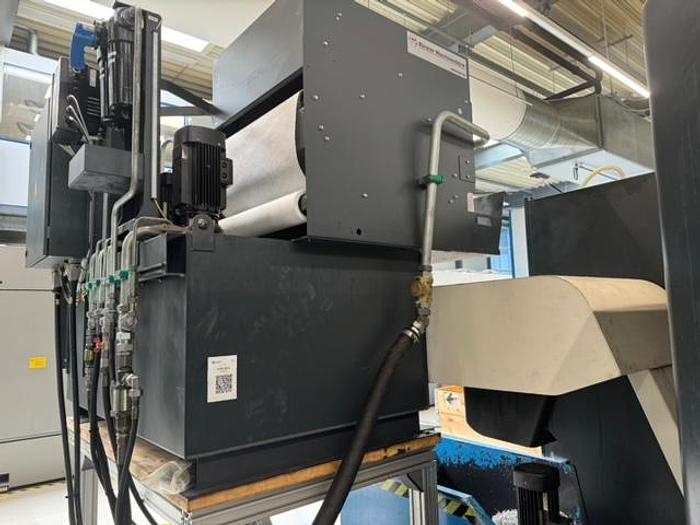

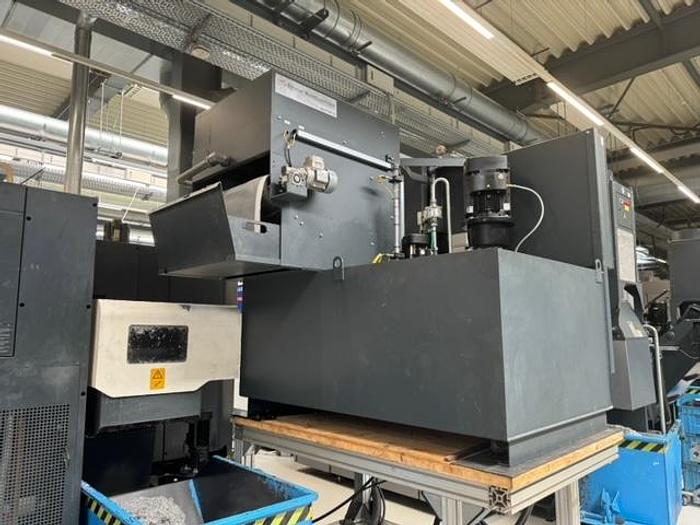

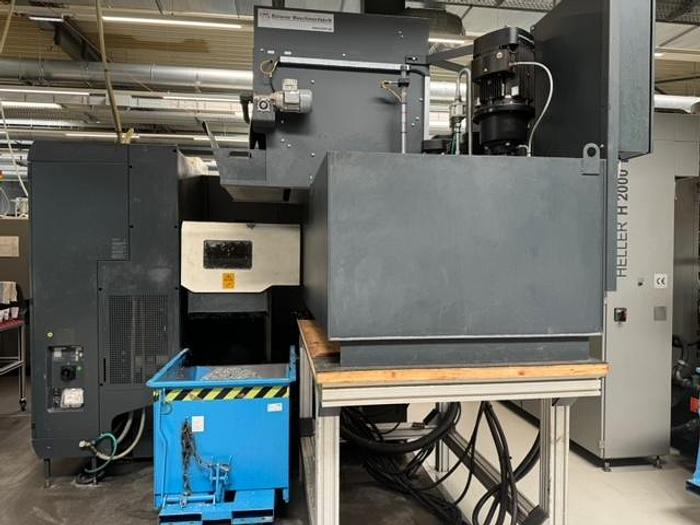

Größere Bürner-Filteranlage (DMG-Upgrade, siehe Anhang)

Mess- und Überwachungssysteme

Werkzeugbruch-Kontrollsystem im Werkzeugmagazin

Spindelsensor-Messsystem mit Renishaw OMP60 für automatische Vermessung und Zentrierung

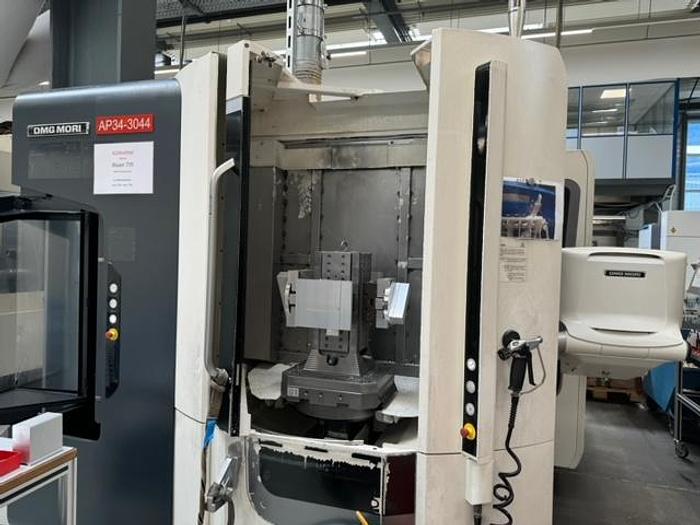

Steuerungssystem

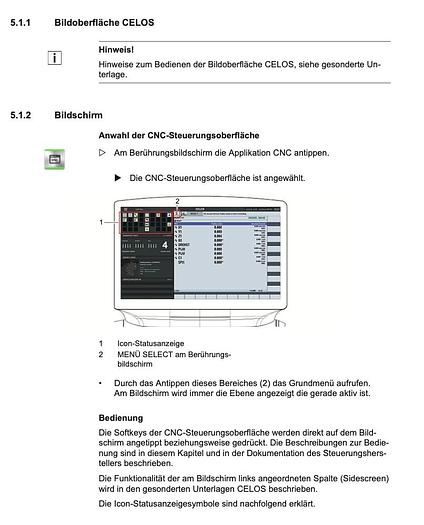

Steuerung: CELOS® mit Siemens 840D sl Operate

Bedienfeld: 21,5" ERGOline® Control mit Multi-Touch-Bildschirm

Funktionen:

Apps zur vereinfachten Maschinenbedienung sowie für die durchgängige Verwaltung, Dokumentation und Visualisierung von Auftrags-, Prozess- und Maschinendaten.

Vernetzung mit CAD/CAM und Kompatibilität mit PPS/ERP-Systemen.

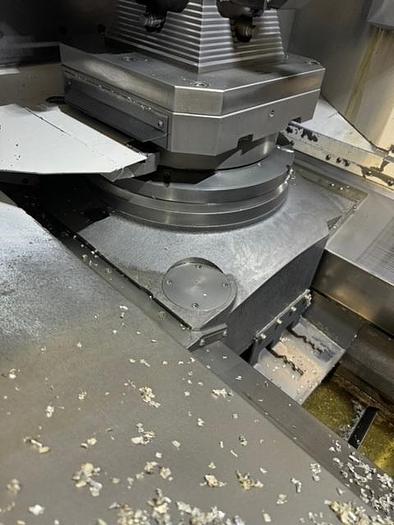

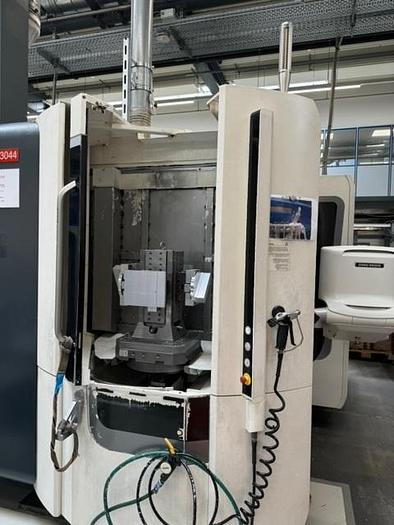

Arbeitstisch

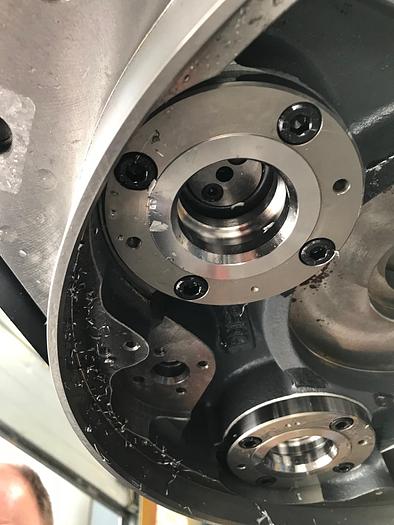

NC-Tisch: Mit Direktantriebstechnologie

Minimale Indexierung: 0,001°

Maximale Drehgeschwindigkeit: 100 U/min

Dokumentation und zusätzliche Funktionen

Elektrische Schaltpläne und Bedienungsanleitungen auf Deutsch

Sprachen:

Bildschirmtexte verfügbar in Deutsch und Englisch

CELOS-Produkte

• DMG MORI NETSERVICE für Ferndiagnose
• SERVICE AGENT zur Wartungsüberwachung
• MESSENGER für Echtzeit-Maschinenstatus
