CNC Zahnrad Messmaschine KLINGELNBERG P200

CNC Zahnrad Messmaschine KLINGELNBERG P200

€220.000 (EUR)

Standort:Sankt Leon-Rot, Deutschland

oderanrufen +49(0)622786510

Beschreibung

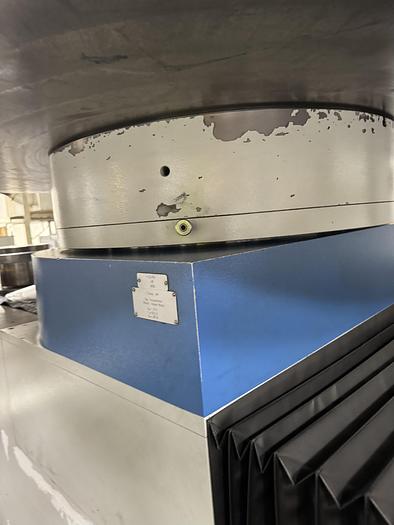

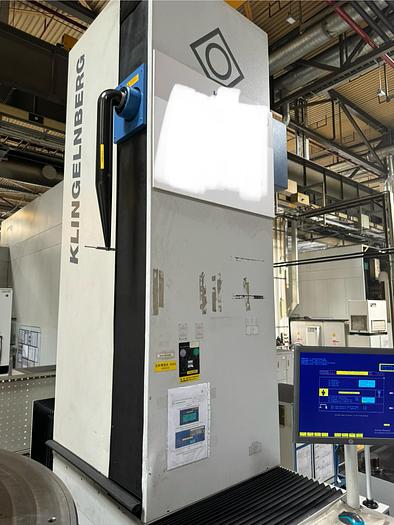

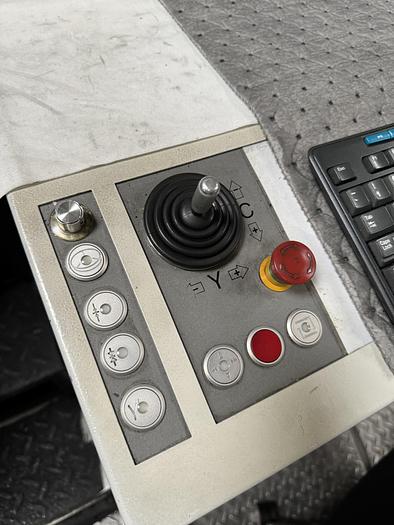

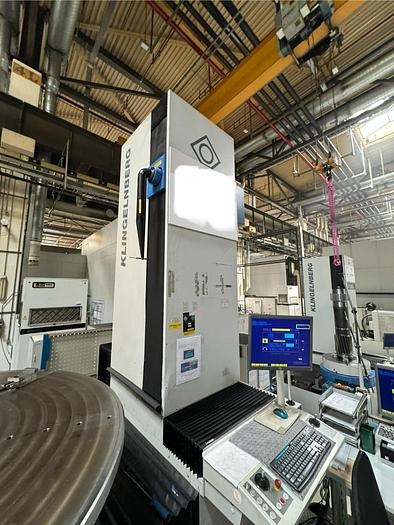

Vollautomatisches CNC-gesteuertes Präzisionsmesszentrum P 200

Das Präzisionsmesszentrum P 200 ist für Werkstücke mit einem Durchmesser bis zu 2.000 mm ausgelegt und wird für die Prüfung unterschiedlichster Stirnradverzahnungen, großer Kegelradverzahnungen und Schneckengetriebe eingesetzt.

Hauptmerkmale:

  • Schnelle und präzise Messwerterfassung in Verbindung mit einem hochgenauen Werkstück-Drehtisch.
  • Vielfältige Messaufgaben in einer Aufspannung, geeignet für die Koordinaten-, Form-, Verzahnungs- und Rauheitsmessung.
  • Vielseitiges, scannendes 3D-Tastsystem mit digitaler Messwerterfassung in allen Koordinatenrichtungen.
  • Hohe Grundgenauigkeit mit geringen Toleranzen.

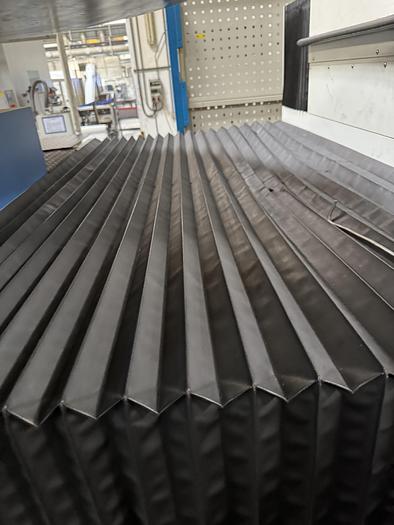

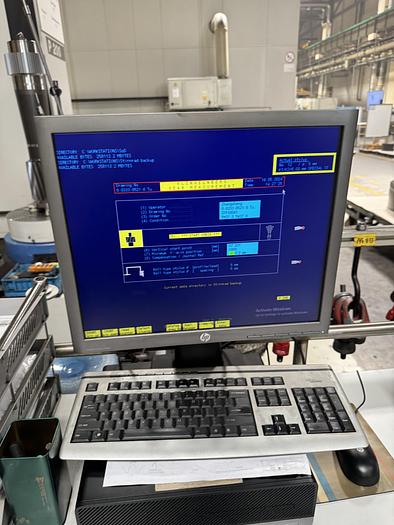

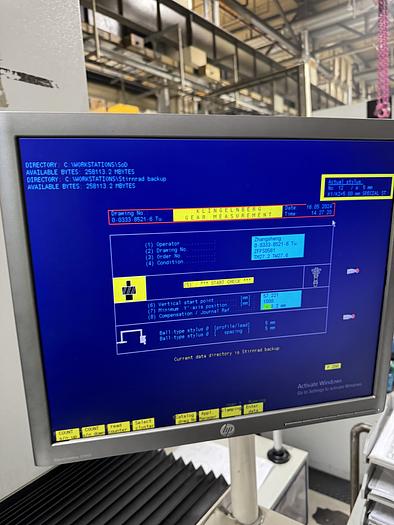

  • Einfache, grafische Programmierumgebung und benutzerfreundliches Softwarebedienkonzept.
  • Hohe Zeitersparnis durch schnell verfügbare Messergebnisse.


Here is a detailed list of the provided data in German, combining the uploaded images and the additional information:



Vollautomatisches CNC-gesteuertes Präzisionsmesszentrum P 200

Das Präzisionsmesszentrum P 200 ist für Werkstücke mit einem Durchmesser bis zu 2.000 mm ausgelegt und wird für die Prüfung unterschiedlichster Stirnradverzahnungen, großer Kegelradverzahnungen und Schneckengetriebe eingesetzt.

Hauptmerkmale:

  • Schnelle und präzise Messwerterfassung in Verbindung mit einem hochgenauen Werkstück-Drehtisch.
  • Vielfältige Messaufgaben in einer Aufspannung, geeignet für die Koordinaten-, Form-, Verzahnungs- und Rauheitsmessung.
  • Vielseitiges, scannendes 3D-Tastsystem mit digitaler Messwerterfassung in allen Koordinatenrichtungen.
  • Hohe Grundgenauigkeit mit geringen Toleranzen.
  • Einfache, grafische Programmierumgebung und benutzerfreundliches Softwarebedienkonzept.
  • Hohe Zeitersparnis durch schnell verfügbare Messergebnisse.

Technische Daten:



Allgemeine Daten:

  • Modul (min. – max.): 1 – 85 mm
  • Horizontaler Messbereich (X-Achse): ±300 mm
  • Zulässiges Werkstückgewicht: ca. 20.000 kg *12
  • Vertikaler Messbereich (Z-Achse): 1.200 (1.500, 2.000) mm
  • Maschinengenauigkeit Verzahnungsmessung nach VDI/VDE 2612 Bl. 6: Gruppe A
  • Schrägungs- oder Steigungswinkel (min. – max.): 0° – 90°

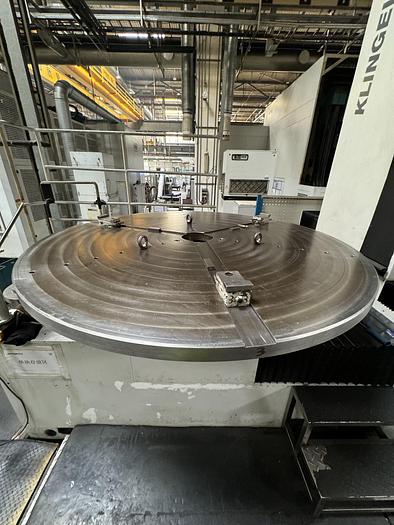

  • Werkstück-Auflagedurchmesser Drehtisch (min. – max.): 220 – 1.000 mm
  • VDI2631 Radiale Drehführungsabweichung: 0,5 µm

Messgenauigkeit unter Einhaltung der Referenztemperatur +18 °C – 22 °C:

  • Bezugstemperatur: 0,5 K/h; 2 K/d; 0,7 K/m
  • MPEE0 ISO 10360-2 (2010): 2,2 µm + L /250mm
  • Rundheit Ø 100/L VDI/VDE2617-Blatt 8: 0,6 µm
  • Gesamtplanlauf VDI/VDE2617-Blatt 8: 1,8 µm

Allgemeine Maschinendaten:

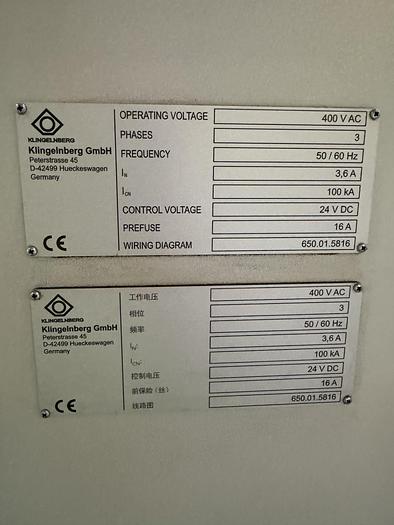

  • Gesamtanschlussleistung: ca. 6,5 kVA
  • Druckluftanschluss: 6 bar / 120 l/h
  • Nettogewicht inkl. Normalzubehör: ca. 19.000 kg


Spezifikationen

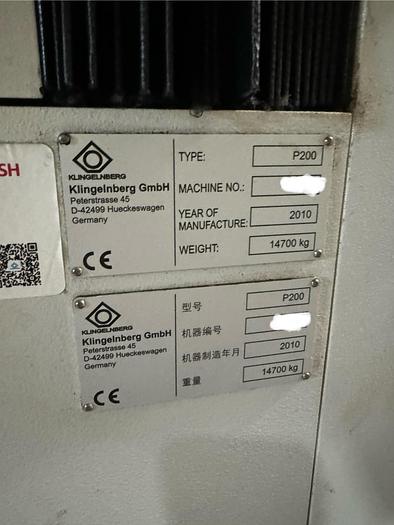

HerstellerKLINGELNBERG
ModellP 200
Jahr2010
ZustandGebraucht
