PRÄZISIONSDREHMASCHINE WEILER E50

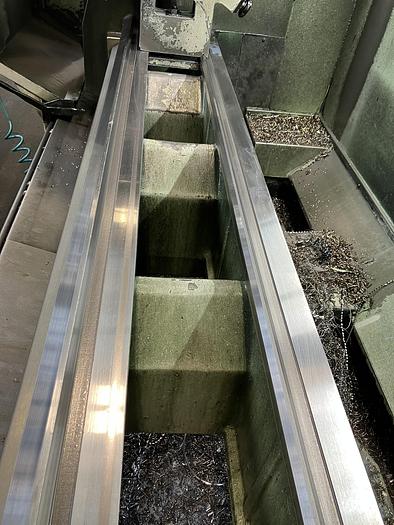

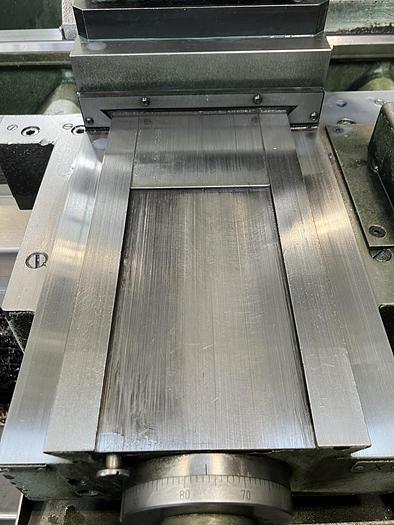

2018 RETROFIT durch WEILER 40.000 €: Geometrische Instandsetzung, Härten und Schleifen alle Führungen und einiges mehr

Arbeitsbereich

Drehlänge / Spitzenweite: 2000 mm

Umlaufdurchmesser über Bett: 570 mm

Umlaufdurchmesser über Plandschieber: 340 mm

Verschiebeweg des Planschiebers: 340 mm

Bettbreite: 350 mm

Drehmeißelquerschnitt 32 x 25 mm

Drehspindel

Spindelkopf nach DIN 55027: Größe 8

Spindeldurchmesser in vorderen Lager: 120 mm

Spindelbohrung: 83 mm

Innenkegel der Hauptspindel: 90 metrisch

Hauptantrieb

AC-Antrieb mit 2-stufigen Getriebe

Antriebsleistung 60%/100% ED: 20/17 kW

Gesamtdrehzahlbereich 1-2500 1/min

Drezahlbereich Getriebestufe I: 1-625 1/min

Stufe 2: 4-2500 1/min

Max. Drehmoment an der Spindel: 1500 Nm

Vorschubbereich

Drehstrom Servoantriebe

Vorschubkraft längs: 10.000 N

Vorschub Plan 7000 N

Vorschub Längs & Plan: 0.001 bis 50 mm/U

Zeitvorschub

Max. Eilgangsgeschwindigkeit längs / plan: 10 / 5 m/min

Gewindeschneidbereich

Metrische Gewinde: 0,1-2000 mm

Zoll-Gewinde 112 - 1/64 Gg./Zoll

Bdjofxhp3zw

Modul-Gewinde: 0,05 bis 56 mm

DP-Gewinde: 448 bis 0,05 DP

Anzahl Gewindegänge: Maximal 360

Reitstock

Pinolendurchmesser 80mm

Pinolenhub 200 mm

Innenkegel der Pinole: 5 MK

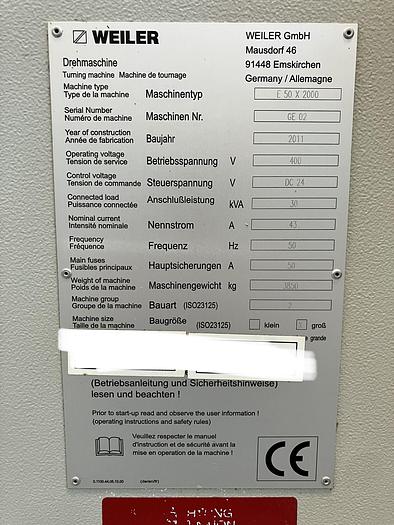

Gewicht der Maschine: 3850 kg

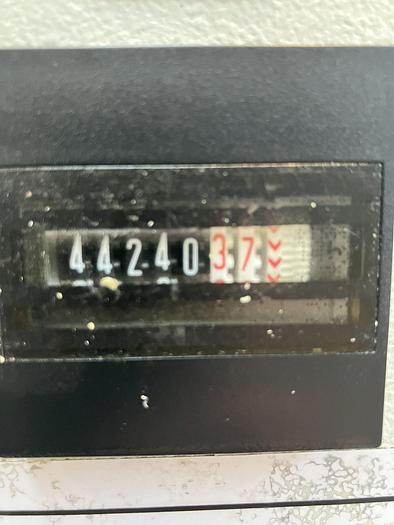

Maschinenstunden EIN: 44000 h

Maschinenstunden Bearbeitung EIN: circa 20.000 h
