Bohr - und Fräswerk COLGAR FRAL 401

Bohr - und Fräswerk COLGAR FRAL 401
Kontaktieren Sie uns für den Preis
Italien
Beschreibung
Im exklusiven Verwertungsauftrag unseres Mandanten bietet MONTRASIO GMBH an
Maschine in exzellentem, neuwertigen Zustand, sofort einsatzbereit. Vorführbereit unter Strom.
Maschine Installiert 2011, Nutzungsende 2020.

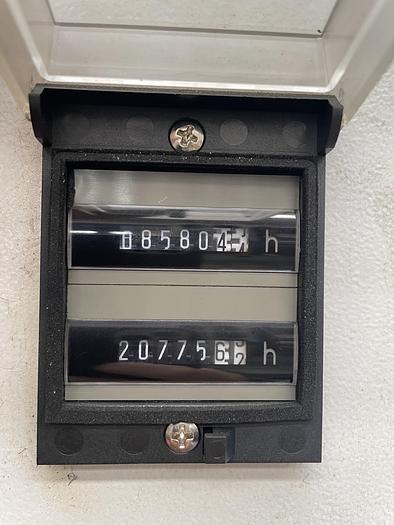

Maschinenstunden eingeschaltet 20775 h
Arbeitsstunden 8580 h
Verfahrwege
X > Längsweg > mm 12000
Y > Verfahrweg des Kopfes in vertikal > mm 4000
Z Achse > Verfahrweg des Kopfes > 1500 mm
W Achse > Vefahrweg des Bohrfutters > 900 mm
Abmessungen & Angaben Maschinenkopf
Fräskopf 410x505 mm
Bohrdurchmesser Spindel 160 mm
Fräsdurchmesser Spindel 220 mm
Bohrfutterkegel ISO 50
IKZ Kühlung durch Spindel
Spindelgeschwindigkeit 5:2268 U/min
>> bei konstantem Drehmoment 5:140 U/min
>> bei konstanter Leistung 140:3000 U/min
>> maximales Drehmoment 4720 Nm
Vorschübe
Vorschubbewegung X, Y, Z, W 0.5 > 6000 mm/min
Eilgang X, Y, Z, W 20.000 mm
Schnittkraft (Bearbeitungskraft) 30.000 N
I. Spindelmotor KW60 S1
("S1-100%" gibt an, dass die Motorleistung bei einem kontinuierlichen Betrieb im S1-Betriebsmodus mit 100% Last verwendet wird. Der S1-Betrieb ist der Betriebsmodus, bei dem der Motor ununterbrochen arbeitet und die maximale Last trägt, für die er ausgelegt ist. Wenn der Motor mit seiner maximalen Leistung im S1-Betriebsmodus betrieben wird, bedeutet dies, dass er seine volle Leistung kontinuierlich über einen längeren Zeitraum liefern kann, ohne überhitzt zu werden oder beschädigt zu werden)
II. Spindelmotor S2 KW90
(Leistung des Spindelmotors im S2-Betrieb: "S2" bezieht sich auf den Betriebsmodus des Motors, bei dem der Motor periodisch arbeitet und gleichzeitig eine Last trägt, die höher ist als die bei einem kontinuierlichen Betrieb. Die Leistung des Spindelmotors im S2-Betrieb gibt die maximale Leistung an, die der Motor unter diesen Bedingungen erbringen kann)
Maschinengewicht Netto 61.500 kg

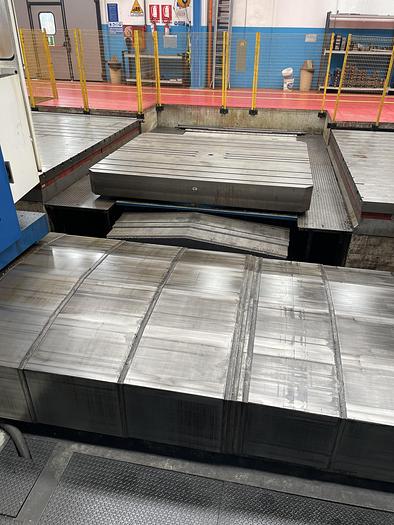

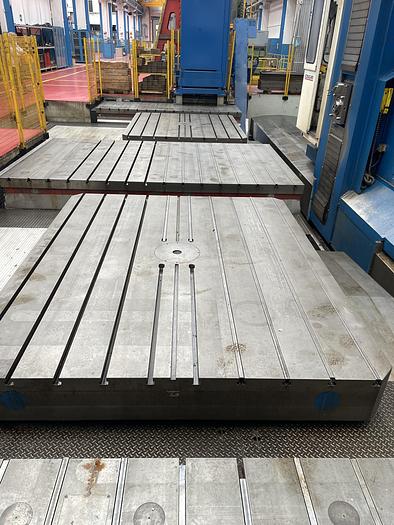

Angaben 2 x Tisch TRT 175
Abmessungen 2500 mm x 3000 mm
Längsweg Tisch (V-Achse) 2000 mm
Vorschub Linear 0>5000 mm/min
Vorschub Linear Eilgang 15000 mm/min
Drehgeschwindigkeit B-Achse U/min 0.002>1.3
Drehung im Kontinuum
Positionierung 0.001°
B-Achse mit mechanischer Indexierung in den Positionen 4x90°
Durchmesser des hydrostatischen Lagers der B-Achse 1750 mm
Tischdicke 325 mm
Max. Tragfähigkeit 50 t
Motorleistung 50 Nm

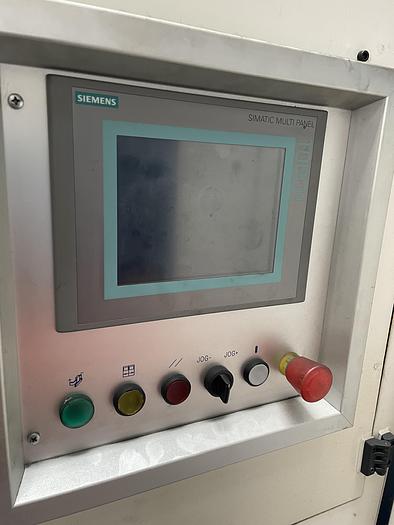

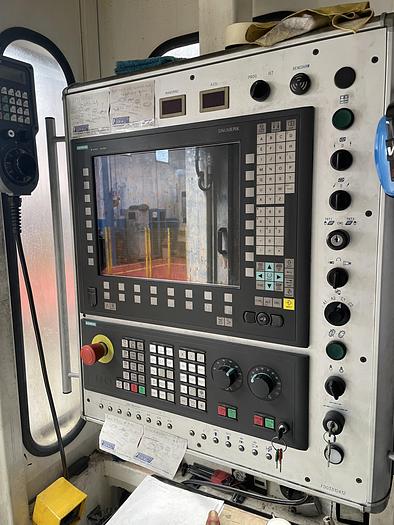

NC Steuerung SIEMENS 840 D
Nennenswertes Zubehör
2 x Universalfräsköpfe (1xnagelneu & ungenutzt)
1 x Drehkopf (neuwertig)
Massig Werkzeugaufnahmen + Spannvorrichtungen + Sondervorrichtungen auf Anfrage
Spezifikationen

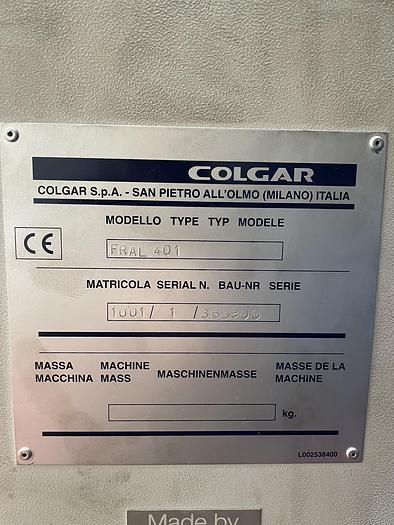

Hersteller | COLGAR |
Modell | FRAL 401 |
Jahr | 2010 |
Zustand | Gebraucht |
